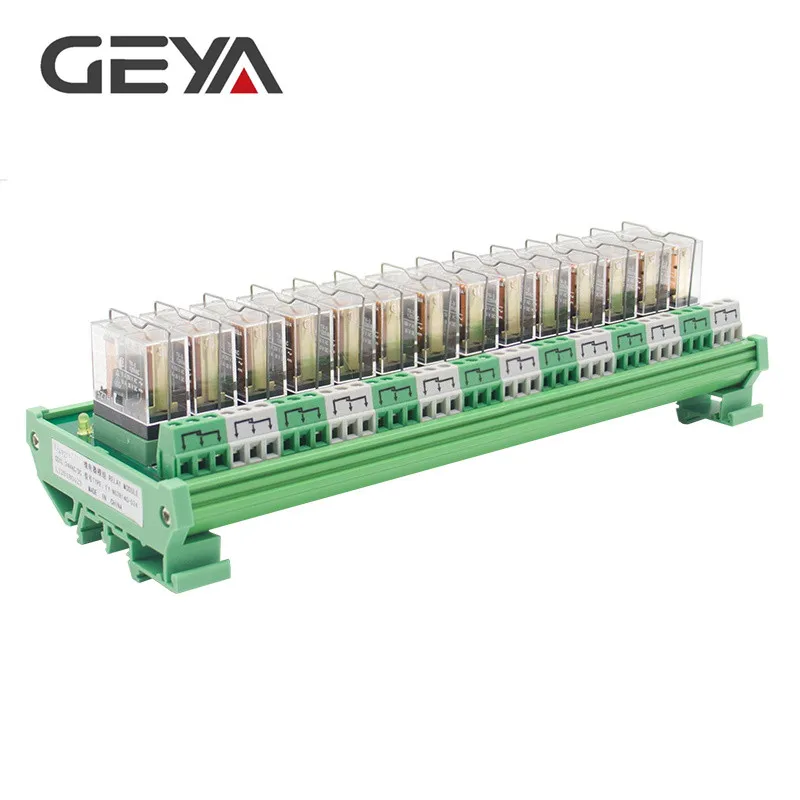

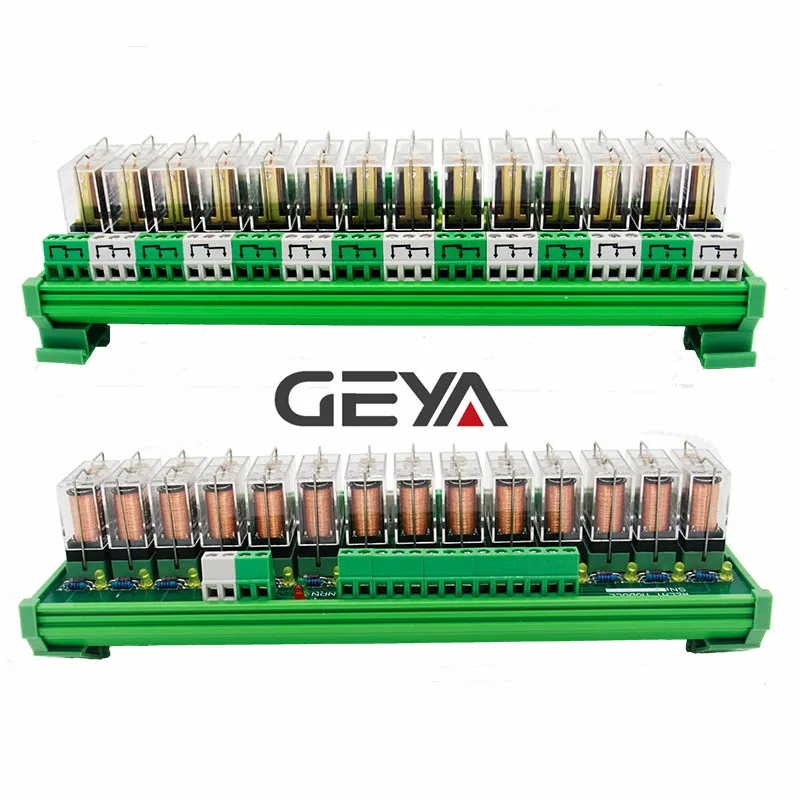

14 канальный релейный модуль GEYA NG2R монтируемый на Din рейке 1 SPDT сменная релейная

14 канальный релейный модуль GEYA NG2R монтируемый на Din рейке 1 SPDT сменная релейная

Общие

Релейные модули предназначены для усиления тока и защиты изоляции выходной нагрузки. Применимо к PLC,Микропроцессорные системы и реле времени и т. Д., усиливающие контрольный ток выходов, для защиты ключевого управленияСистемы не уничтожаются.

Особенности:

1. Din-рейка реле интерфейса модули 1/2/4/6/8/10/12/14/16 каналов дополнительно;

2. Реле Buit-in OMRON G2R-1 сертифицировано VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока до 10 А при 250 В переменного тока или 30 В постоянного тока;

4. Входные соединения с помощью винтового клеммного блока. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

Предоставляется для каждого релейного канала;

6. Реле штифты для разъема покрыты золотом, делает контакт более надежным и стабильным;

7. Din-рейка монтируемая для ширины TS15/28/35

Релейный модуль измерения:

Реле Кол-во

Размер (мм)

N.W.(g)

1

18*85*70

50 г

2

40*85*70

105 г

4

70*85*70

200 г

6

100*85*70

260 г

8

130*85*70

340 г

10

160*85*70

410 г

12

190*85*70

480 г

14

220*85*70

560 г

16

250*85*70

595 г

Технические данные

Вход Управление Напряжение

Номинальная частота постоянного тока± 20%

& Переменного тока ± 10%

Реле крепления

Вставные

Номинальный ток холостого хода

10A 250VAC/30VDC

Максимальный пусковой ток

10A

Катушка Мощность

Около 0,53 W

Время работы (при нормальном напряжении)

Less15ms

Время выпуска (при нормальном напряжении)

Less10ms

Вход/Выход соединения

Винтовой терминальный блок

Диапазон провода

0,2 ~ 2.5mm2

Зачистки Длина

6-7 мм

DIN Rail монтируемый

15/28/35 мм

Мощность на канал

Схема подключения:
