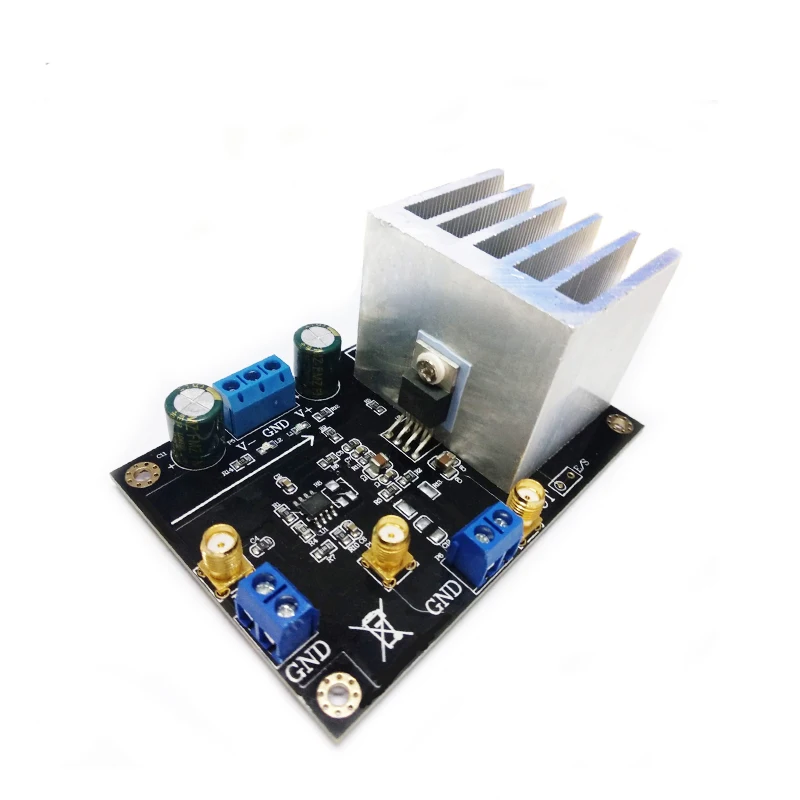

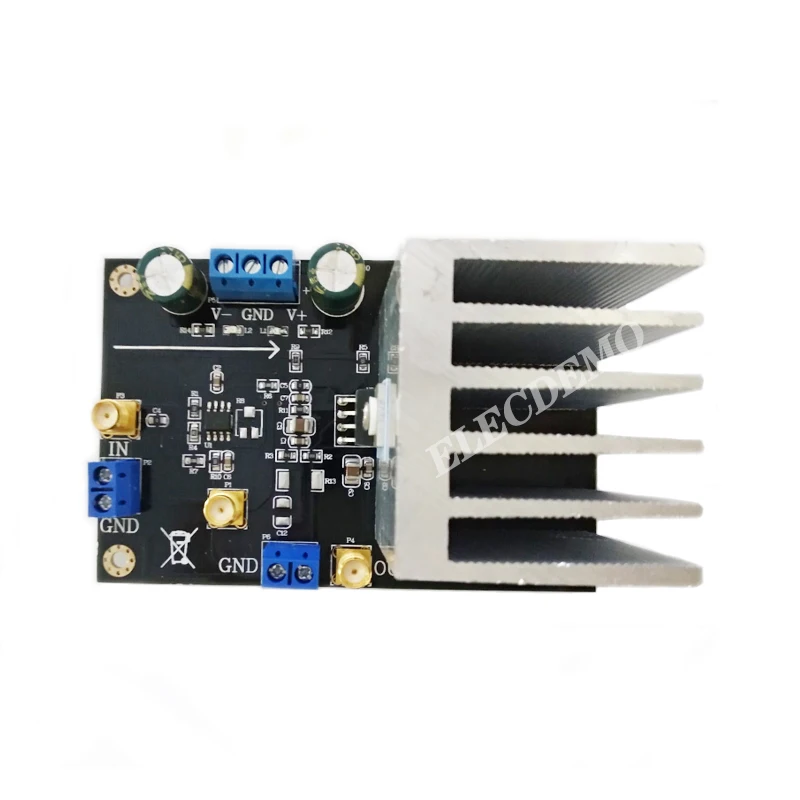

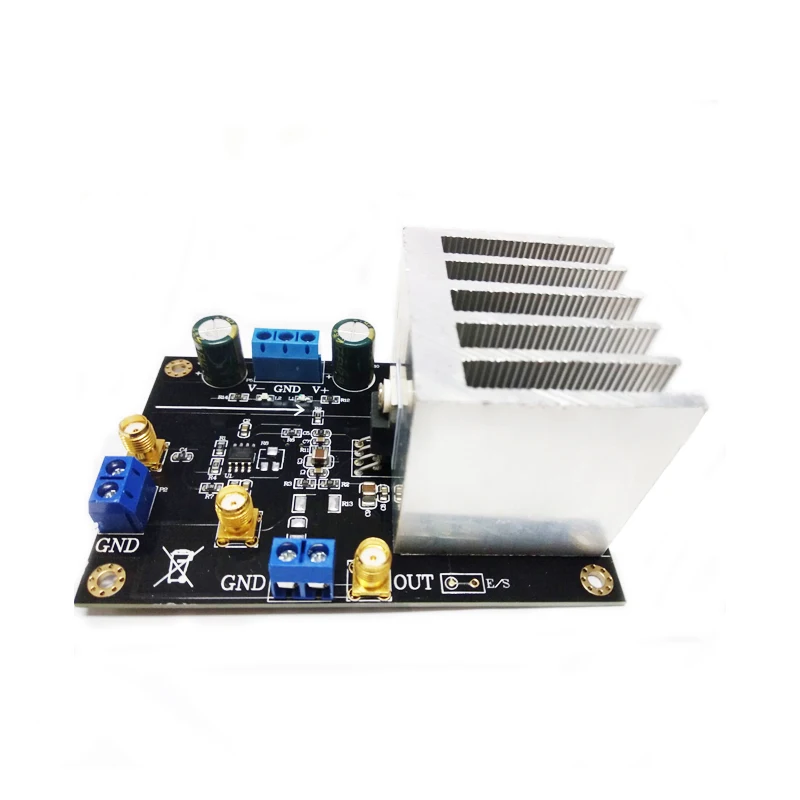

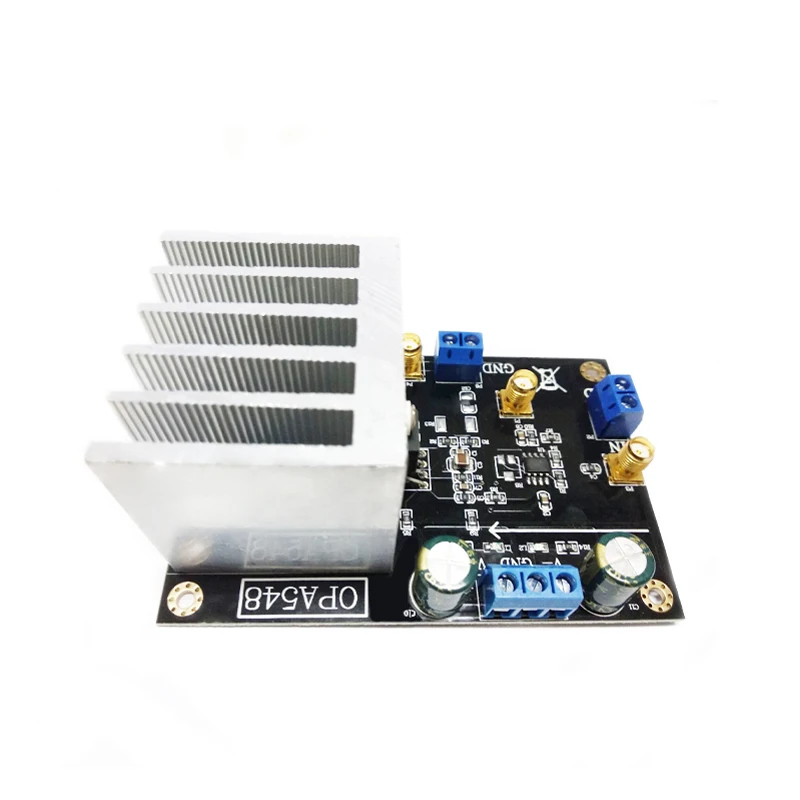

Модуль усилителя мощности OPA548 усилитель тока 3А непрерывный ток широкий выход

Модуль усилителя мощности OPA548 усилитель тока 3А непрерывный ток широкий выход

Основные характеристики:

Модуль представляет собой рабочий усилитель мощности с высоким напряжением, высоким током и широким выходным напряжением. Он может непрерывно выводить ток 3A с пиковым значением 5A. Он может управлять различными нагрузками, такими как моторный привод, роговой привод, трансформатор и аудио усилитель. Он также может усиливать треугольную волну, синусоидальную волну, сигнал квадратной волны и т. д.

OPA548 модуль отгрузочная ведомость

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, при возникновении проблем с работой обратитесь в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) модули нашего магазина гарантированно обеспечивают реальные параметры модуля, функции и изображения, все модули тестируются перед поставкой.

Параметры модуля

Модель модуля: OPA548

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонний

Диапазон входного напряжения: 2Vpp (макс.); Как правило, в пределах диапазона питания

Входное сопротивление модуля: 10K ohm

Модуль Напряжение питания: ± 4V ~ ± 30V

Ток питания модуля: ± 4A; Большой выходной ток требует большого тока питания

Выходное сопротивление модуля: низкое сопротивление

Диапазон выходного напряжения: 54Vpp (макс.); Чехол с положительным и отрицательным источником питания 30 в

Выходной ток: 3A (макс.)

Выход мощность: 22,5 Вт (макс)

Коэффициент усиления модуля: 33 раза; Коэффициент усиления по умолчанию составляет 33 раза, первый уровень-11 раз, второй уровень-3 раза, G1 = R1 / R2 + 1, g2 = R2 / R3 + 1

Входное смещенное напряжение: 1МВ (макс.)

Смещение на входе: 2uV / ℃ (макс.)

Ток входного смещения: 125nA (макс.)

Шум входного напряжения: 35nV и radic; Гц (1 кГц)

Вес модуля: 125 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 125 г

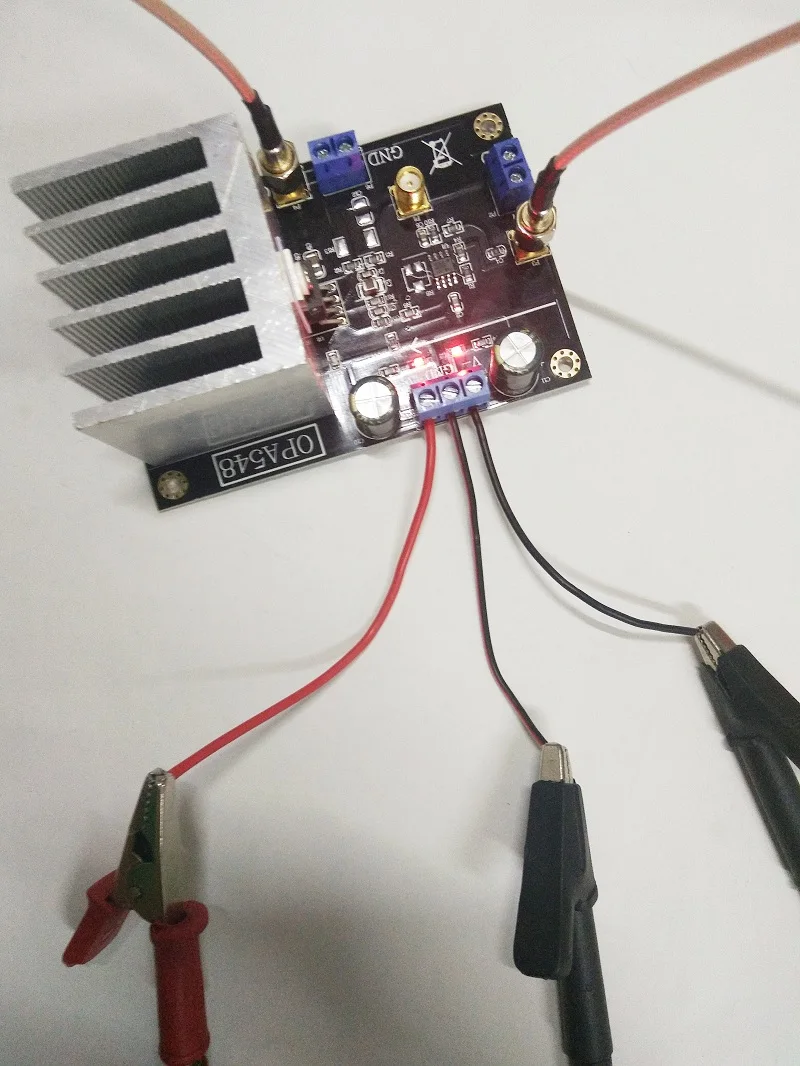

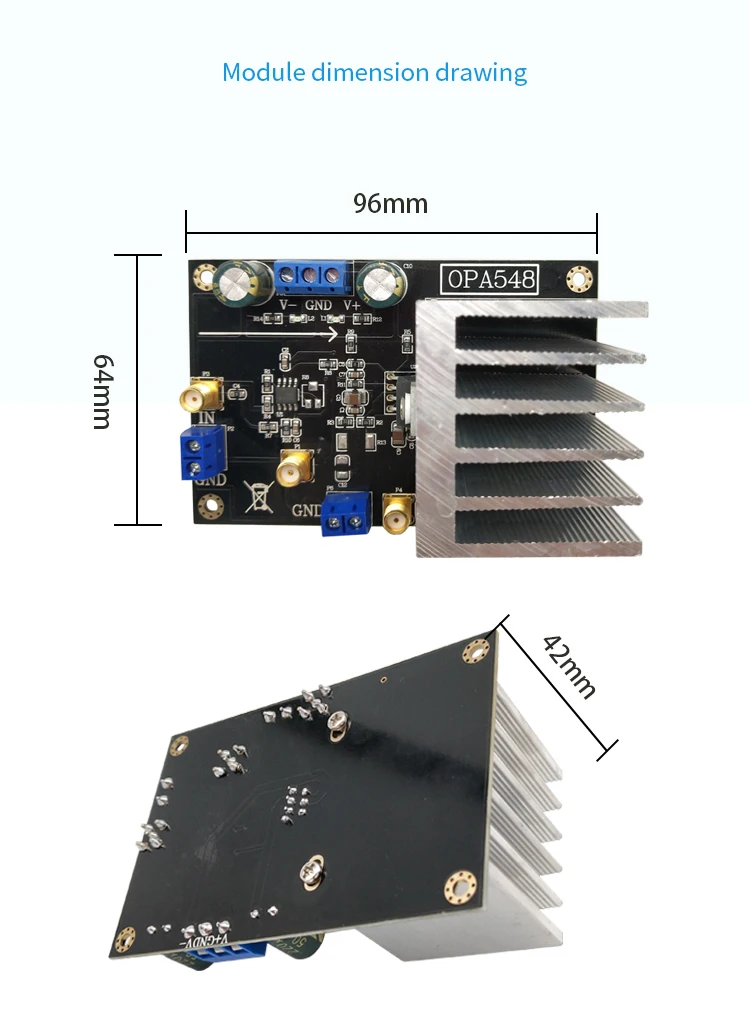

Характеристики модуля: 96*64*42 мм; Длина * ширина * высота-Размер печатной платы

Нагрев модуля: с теплоотводом; Требуется принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велико или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃; Промышленный класс

Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности

Диапазон применения: небольшое усиление сигнала, усилитель звукового сигнала, привод двигателя, Сервоусилитель и т. д.

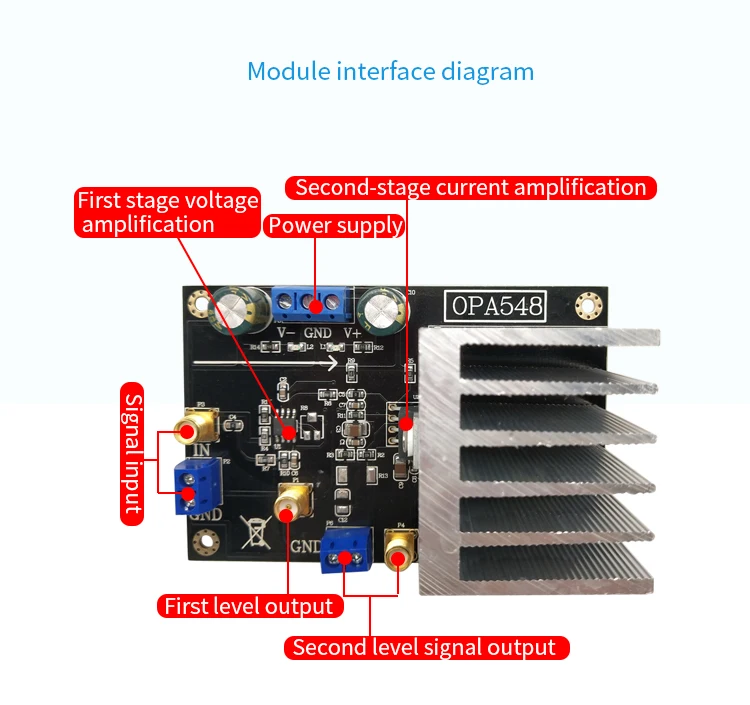

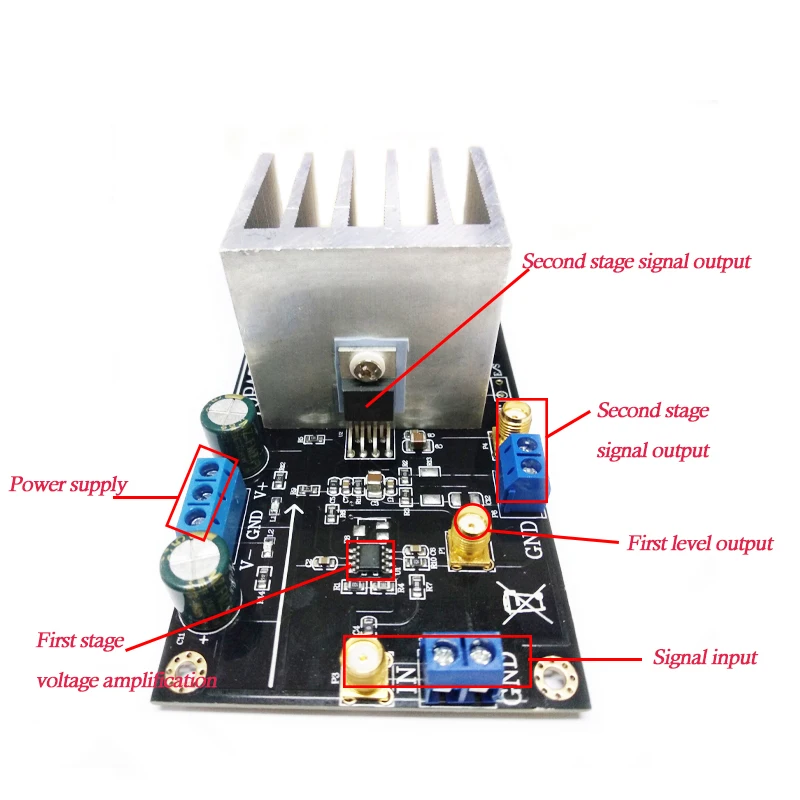

Тип интерфейса модуля: SMA сигнал вход и выход, 5,08 синий держатель для карты питания

Описание модуля

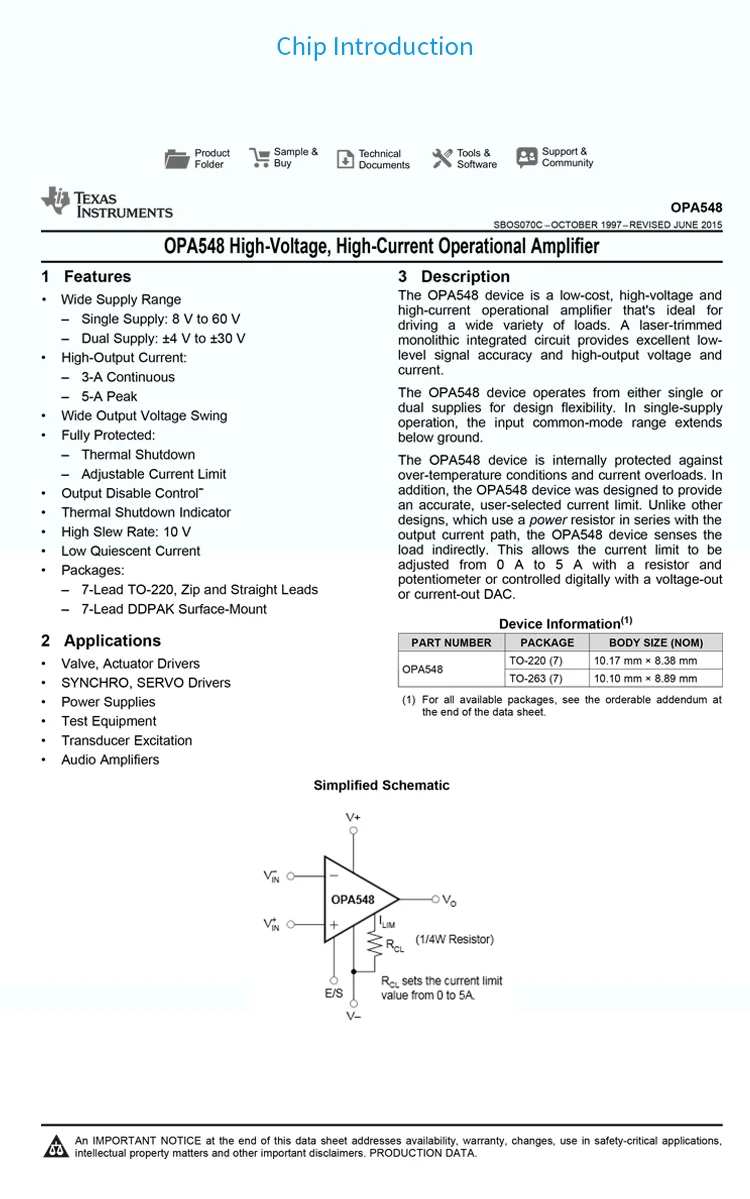

Устройство OPA548 является низкозатратным, высоковольтным, высокотоковым операционным усилителем, очень подходит для вождения различных нагрузок. Устройства OPA548 питаются от двух источников питания и обладают гибкостью конструкции.

(1) Потребляемая мощность модуля большая, и источник питания должен иметь определенный запас. Рекомендуется использовать источник питания с токовой мощностью привода, превышающей в два раза выходной ток. Модуль может питаться только от двух источников питания.

(2) во избежание ненужных помех рекомендуется использовать Линейный источник питания, источник питания не должен превышать плюс или минус 35 В.

(3) рекомендуется использовать кабель SMA-BNC для прямого наблюдения за выходным сигналом для выходного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) порт SMA недоступен для выходной мощности, и должен использоваться синий клеммный блок. SMA порт предназначен для наблюдения за сигналом и не может передавать питание.

(5) в связи с большим энергопотреблением и производством тепла, обратите внимание на вентиляцию и тепловыделение для длительной работы и добавьте вентиляторы для усиления отведения тепла при необходимости.

(6) поскольку модуль имеет фиксированное увеличение и не имеет цепи внешней защиты, рекомендуется подтвердить выходную мощность и амплитуду перед загрузкой, чтобы избежать повреждения модуля.

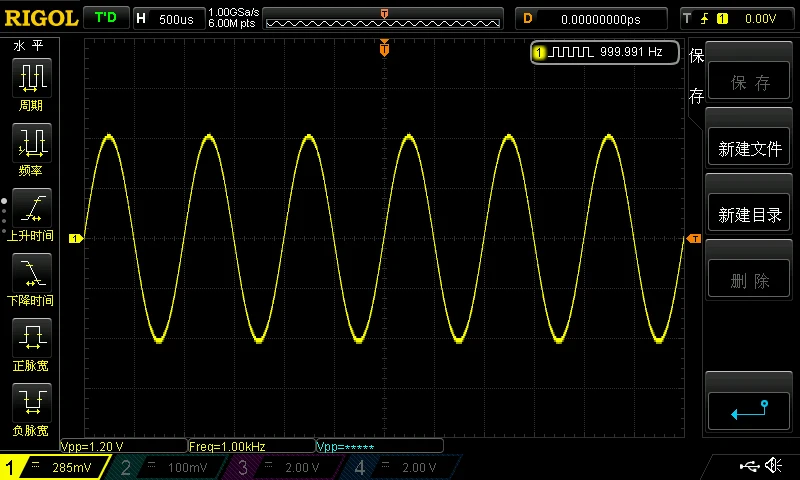

Вход: Vpp = 100 мВ Freq = 1,00 кГц

Часто задаваемые вопросы

Вопрос: фиксируется ли увеличение? Как настроить?

О: по умолчанию увеличение модуля составляет 33 раза. Если вам нужно отрегулировать увеличение, вы можете заменить резистор только на доске. Оригинальное сопротивление 0805. Формула расчета дана в деталях параметров.

В: Может ли модуль непосредственно управлять катушкой?

О: модуль может управлять катушкой, но внутреннее сопротивление катушки должно быть больше 4 Ом. Если это менее 4 Ом, требуется серия сопротивления мощности, в противном случае модуль может быть поврежден.

В: может ли модуль усиливать квадратную волну или пульс? Какая полоса пропускания модуля?

О: модуль может усиливать низкочастотные квадратные волны или импульсы. Поскольку это аудио усилитель, общая пропускная способность не высокая. Сигналы в пределах 100K могут быть усилены. Модуль совместим с входом постоянного тока.

В: Можно ли Увеличить Модуль 1: 1? То есть усиливается только ток.?

Ответ: модуль может поддерживать усиление 1: 1. Вам необходимо изменить конфигурацию сопротивления с увеличением самостоятельно. Не рекомендуется напрямую настроить режим следования op amp, который прост в самостоятельном возбуждении. Рекомендуется сначала изменить на сопротивление затуханию, а затем усилить работу. Вот это.

В: почему вход синусоидальной волны-это квадратная волна? Каков выходной ток? Какова выходная мощность?

Ответ: как правило, входной сигнал слишком велик, а оп-усилитель усиливается до искажений отключения, что является квадратной волной, или напряжения питания недостаточно. Может уменьшить входной сигнал и увеличить напряжение питания для решения. Выходной ток модуля определяется выходным напряжением и нагрузкой. I = Uout / R. Аналогично, выходная мощность P = U * I также определяется выходным напряжением и сопротивлением нагрузки. При вводе высокой мощности можно добавить смазку для отведения тепла и воздушное охлаждение.

В: Могу ли я использовать второй уровень непосредственно вместо первого уровня?

О: вы можете использовать второй этап напрямую, но вам нужно удалить чип первого этапа, а затем ввести сигнал из OUT1. В противном случае чип первого уровня повлияет на входной сигнал.
