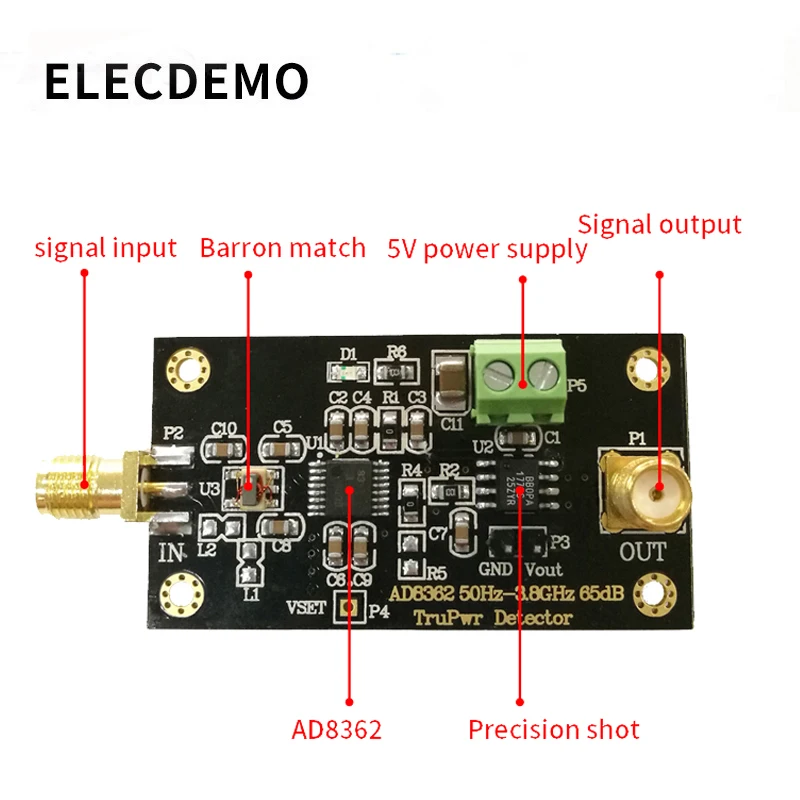

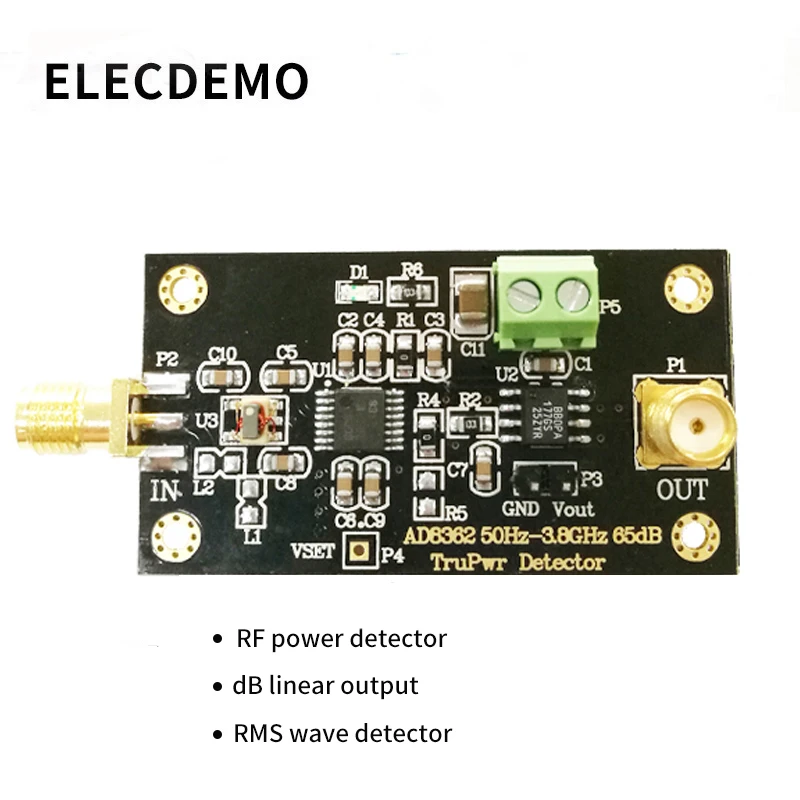

Радиочастотный детектор AD8362 модуль 3 8 ГГц функция обнаружения

Радиочастотный детектор AD8362 модуль 3 8 ГГц функция обнаружения

AD8362-module отгрузочная ведомость:

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и функция проста. Пожалуйста, объедините схему, предоставленную нашим магазином, и справочные экспериментальные условия, чтобы сделать соответствующую проверку функций.

(2) Детали основных параметров этого модуля находятся в деталях. Предоставляется только один принцип формата PDF, и инженерные документы не предоставляются. Покупателям рекомендуется проконсультироваться со службой поддержки клиентов при возникновении проблем с эксплуатацией.

(3) перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять источник питания и использовать ограничения, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию в ваш почтовый ящик

Параметры модуля

Модель модуля: AD8362

Тип модуля: логарифмический детектор RF

Напряжение питания модуля: DC5V

Ток питания модуля: 25 мА

Форма входного сигнала: односторонний

Диапазон входного напряжения: -55dBm-+ 15dBm

Вход Частотный диапазон: 50 Гц-3,8 ГГц; В связи с проведением инструмент ограничений, параметры выше 3G не учитываются

Входное сопротивление: 50 Ом

Выход Диапазон напряжения: 0,35 V-4V; Сюжетный выбирайте размер исходя из фактического измерения, поэтому допускается некоторое отличие между различными модулями

Характеристики входного сигнала: входное соединение; Может быть непрерывной синусоидальной волной или импульсом. Цепь должна быть модифицирована для измерения пульса. Модуль по умолчанию для непрерывного среднего обнаружения.

Выходной ток: 10 мА (макс.); Выход-это сигнал напряжения, как правило, без тока.

Динамический диапазон модуля: лучше, чем 65 дБ

Вес модуля: 10 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 10 г

Характеристики модуля: 50*27*13 мм длина * ширина * высота-Размер печатной платы

Щит модуля: без защитной крышки

Факторы нагрева модуля: чрезмерное напряжение источника питания повреждает чип или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 85 ℃ промышленного класса

Характеристики модуля: светодиодный индикатор питания модуля, balun matching, напряжение после выхода

Применение: Передатчик управления питанием, усилитель мощности linearization/контроль петли, и т. Д.

Тип интерфейса модуля: SMA вход сигнала и выход, 3,81-2 контактный источник питания

Описание модуля

AD8362-это настоящий rms детектор мощности с диапазоном измерения 65 дБ. Он в основном используется в различных высокочастотных системах связи и инструментах, которые требуют точного ответа на мощность сигнала. Колеблющийся выход Можно фильтровать и сравнивать с выходом идентичного скворера. Вход squarer-это фиксированный DC напряжение, приложенное к vtgt булавки, как правило, точный 1,25 V Опорное напряжение при условии на VREF pin-код.

При использовании в качестве устройства измерения мощности, VOUT и VSET перекрываются. Таким образом, выход пропорционально логарифму исходного корня среднего квадратного значения. Другими словами, считывание будет отображаться непосредственно в дБ, и его можно легко отрегулировать с помощью коэффициента 1 в или 50 мВ/дБ каждые 10 раз.

В тех случаях, когда материнскую плату высокого уровня наносится на pwdn pin, AD8362 переходит в режим экономии энергии с потребеление энергии 1,3 mW. При 25 ° C он может быть приведен в действие до номинального рабочего тока 20 мА приблизительно 20 мкс.

Меры предосторожности при использовании модуля

(1) Максимальная входная мощность модуля детектора составляет + 15dBm. Динамический диапазон детектора 70 дБ, линейный выход.

(2) модуль не имеет обратного соединения и не защищает от тока. При использовании модуля, будьте осторожны, чтобы не изменить соединение, в противном случае чип или модуль будут легко повреждены.

(3) модуля малой мощности модуля, и источника питания не превышает 5,5 V.

(4) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(5) рекомендуется использовать интерфейс SMA для входного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму, что делает измерение неточным.

(6) ответ и динамический диапазон модуля детектора на разных частотах будут отличаться, и существуют различия между различными модулями, что является нормальным и не является проблемой модуля

Часто задаваемые вопросы

Вопрос: нет ли ответа при измерении импульсной мощности? Выход-прямая линия.

О: функция модуля по умолчанию-это Обнаружение мощности. Он не может обнаруживать пульс или мгновенную мощность. Вам нужно изменить конденсатор C9 на небольшое значение конденсатора для обнаружения импульса и мгновенной мощности. Как правило, чем выше мгновенные требования, конденсатор C9 должен быть достаточно мал.

В: я купил 3 модуля, но выходное напряжение одного и того же тестового состояния отличается. Это нормально?

О: существуют индивидуальные различия между модулями. Фактические измеренные детали являются типичными данными, и были измерены конкретные параметры.

В: почему низкочастотный сигнал не реагирует?

Ответ: входной сигнал модуля по умолчанию превышает 500 МГц. Если необходим низкочастотный сигнал, балун удаляется, а L1 и L2 используются для соответствия. R2 и C7 могут образовывать фильтр низких частот.
