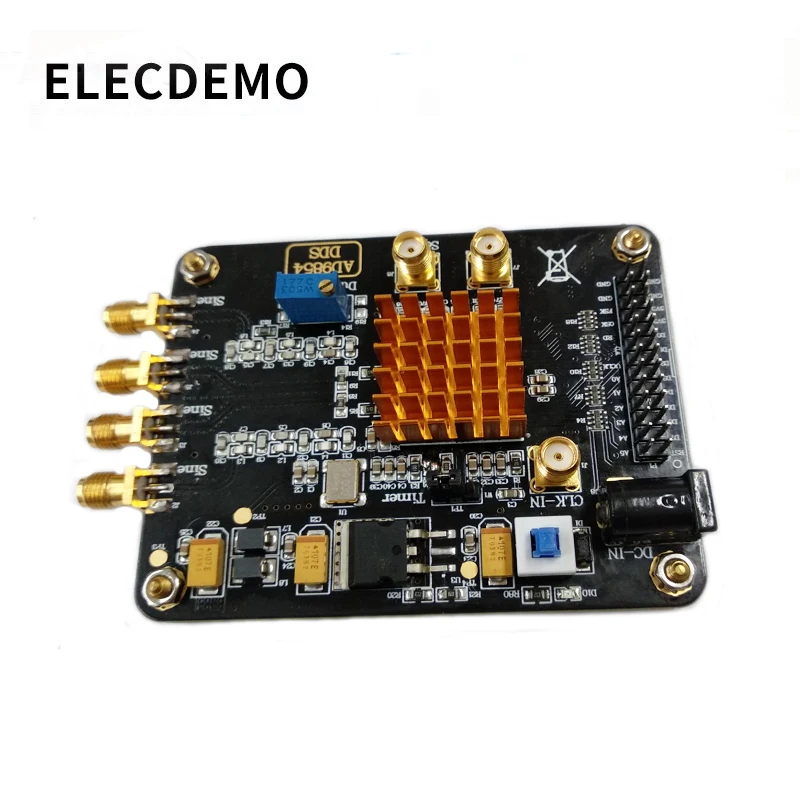

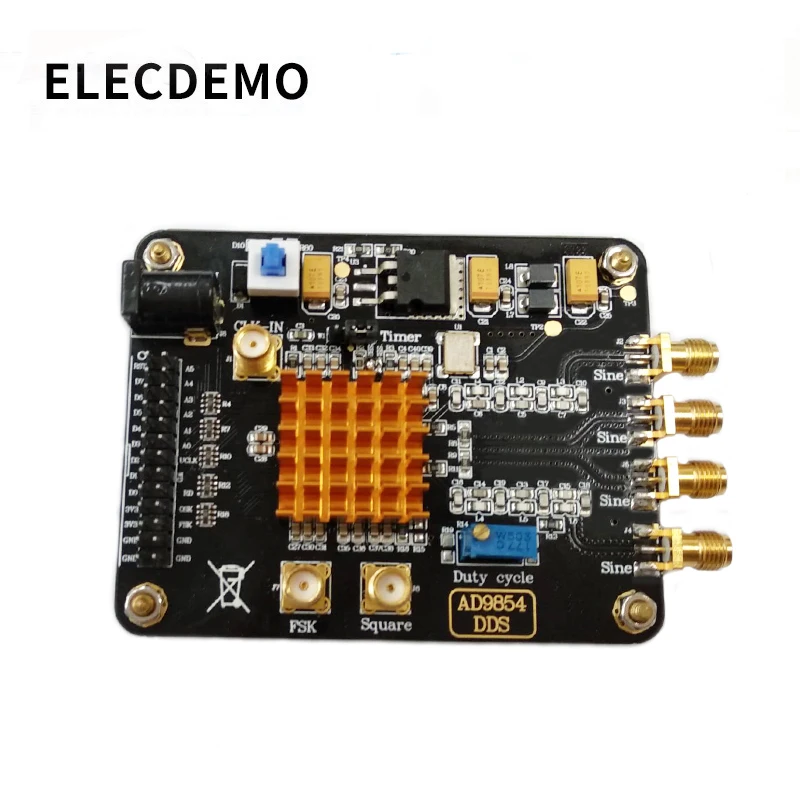

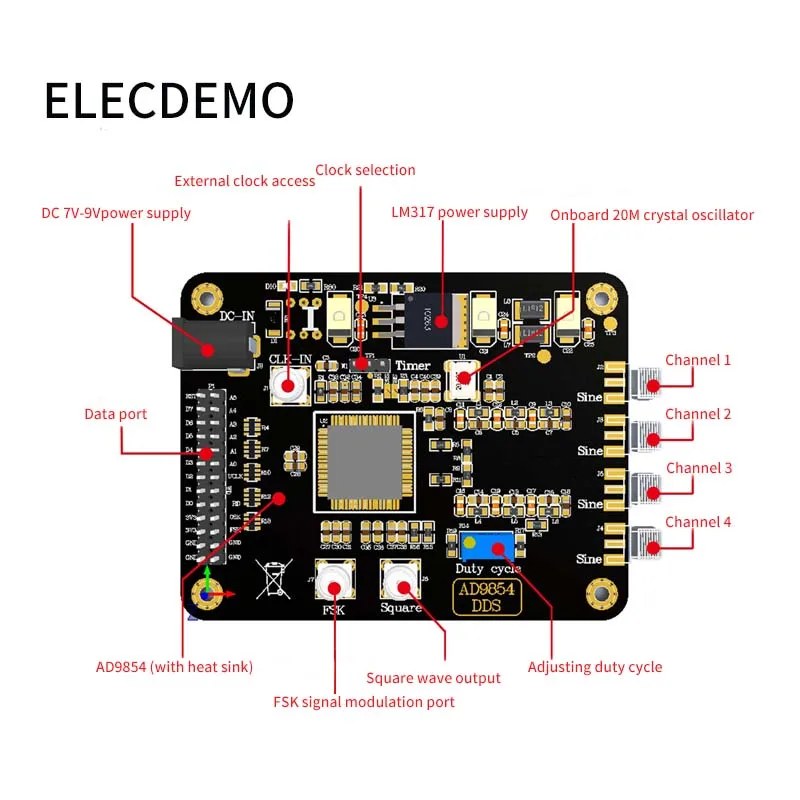

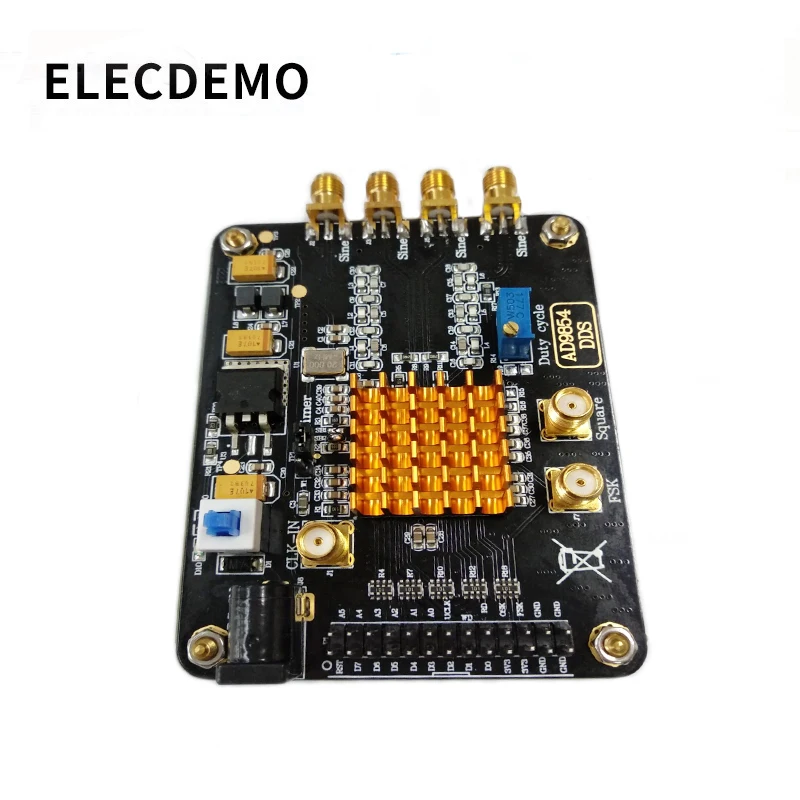

Модуль AD9854 DDS имеет четыре дополнительных синусоидальных выхода, два плюс 120 МГц официальных низкопроходных фильтров и один квадратный волновой выход. Квадратные волны может быть отрегулировано по Реостат со скользящим контактом для облегчения использования.

Модель модуля: AD9854

Тип модуля: цифровой источник частоты синтеза

Блок питания: DC7-9V

Ток модуля: 650ма (макс.); Ток покоя 90ма (TYP) нормальный ток привода 620ма (TYP)

Протокол связи модуля: SPI параллельный

Модуль обеспечивает процедуры: STM32F103RCT6

Обычная Платформа: STM32F103X-M3 исходный код версии KEIL5

Основная частота модульной системы: 300 МГц (макс.)

Цифры разрешения DAC: 12

Цифры аккумулятора фазы: 48 бит

Модуль Выходной интерфейс: SMA; 24-часовой солевого тумана высокими антиокислительными свойствами

Модульные Выходные сигналы: Синусоидальная волна, квадратная волна; Синусоидальная волна с низкочастотным фильтром 120 МГц. Выход квадратной волновой муфты.

Выходной канал модуля: 5 каналов; Разница между фазами каждой пары составляет 90 градусов, выход 1,4 каналов имеет фильтры, и 2,3 канала не имеют фильтров. Квадратная волна имеет отдельный выход.

Характеристики сигнала модуля: Синусоидальная волна квадратной волны не имеет выхода соединения; Выход имеет свой собственный компонент постоянного тока. Если он подключен к радиочастотному оборудованию, пожалуйста, добавьте блок питания постоянного тока, или вы можете непосредственно измерить его с помощью осциллографа. Квадратный волновой рабочий цикл регулируемый диапазон 5%-95%

Наивысшая основная частота выхода синусоидального сигнала: 1 Гц-120 МГц

Максимальный квадратный Частотный Выходной диапазон сигнала квадратной волны: 1 Гц-50 МГц; Входной сопротивление осциллографа выше 50 МГц требует 50 Ом

Амплитуда выхода: Синусоидальная волна 540mVpp (макс.) квадратная волна 3.3Vpp; Амплитуда синусоидальной волны уменьшается с увеличением частоты, изменения формы квадратной волны с увеличением частоты

Выходное сопротивление: 50 Ом

Характеристики модуля: несколько; Поддержка внешнего входного сигнала FSK, высокопроизводительный генератор сигналов синусоидальной волны DDS, эллиптический фильтр высокого порядка, чип регулятора напряжения с низким уровнем шума и т. д.

Применение модуля: несколько; Генерация частотного сигнала, Синусоидальная волна, генерация квадратного волнового сигнала, возбуждение датчика

Вес модуля: 55 г

Характеристики модуля: 85*65*12; Длина * ширина * высота-Размер печатной платы

Тип интерфейса модуля: SMA выход сигнала и внешний вход часов, DC5.5 разъем питания, XH2.54-26PIN двухрядный контактный интерфейс передачи данных

Цифровой частотный синтезатор AD9854-это высокоинтегрированное устройство, которое использует передовую технологию DDS и встроено в два высокоскоростных высокопроизводительных квадратурных DACs для формирования цифрового программируемого частотного синтезатора 1 и Q. Используя точный источник часов в качестве примера, AD9854 может производить высокостабильную фазу частоты, амплитудный программируемый синус и косиновые выходы, и может использоваться в качестве гибкого L0 в коммуникациях, радаре и многих других приложениях. Инновационная высокоскоростной DDS ядро обеспечивает 48-бит разрешением частоты (с 300 МГц sysclk, настройки разрешения 1 μhz) поддержка 17 бит гарантирует, что устройство имеет превосходный безвредный динамический диапазон (SFDR).

(1) Текущее потребление модуля является большим, и источник питания должен иметь определенный запас. Рекомендуется использовать источник питания выше 7V1A.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

Часто задаваемые вопросы

Вопрос: Можно ли регулировать основную частоту и выходную амплитуду модуля?

О: основная частота модуля определяется входными часами и программой. Модуль может вводить часы внешне. Встроенные часы по умолчанию-20 МГц, а частота управления программой-15 раз, то есть частота по умолчанию-300 МГц. Основная частота может быть изменен путем изменения вход часы и множителя частоты и амплитуда выходного сигнала может быть контролируется изменения 12-разрядный амплитуда заказной почтой. Вам нужно изменить программу самостоятельно.

В: Может ли модуль достичь частоты развертки? Можно ли генерировать сигналы AM и FSK?

О: модуль может реализовывать частоту развертки, код, предоставленный нашим магазином, может поддерживать частоту развертки. Модуль может генерировать простой AM сигнал, который должен быть запрограммирован сам по себе; После генерации FSK сигнала, вам нужно настроить регистр, И затем введите высокие и низкие уровни из FSK порта модуля для генерации сигнала FSK

В: почему сигнал между каналами не является ортогональным, когда частота увеличивается?

О elecdemo:
