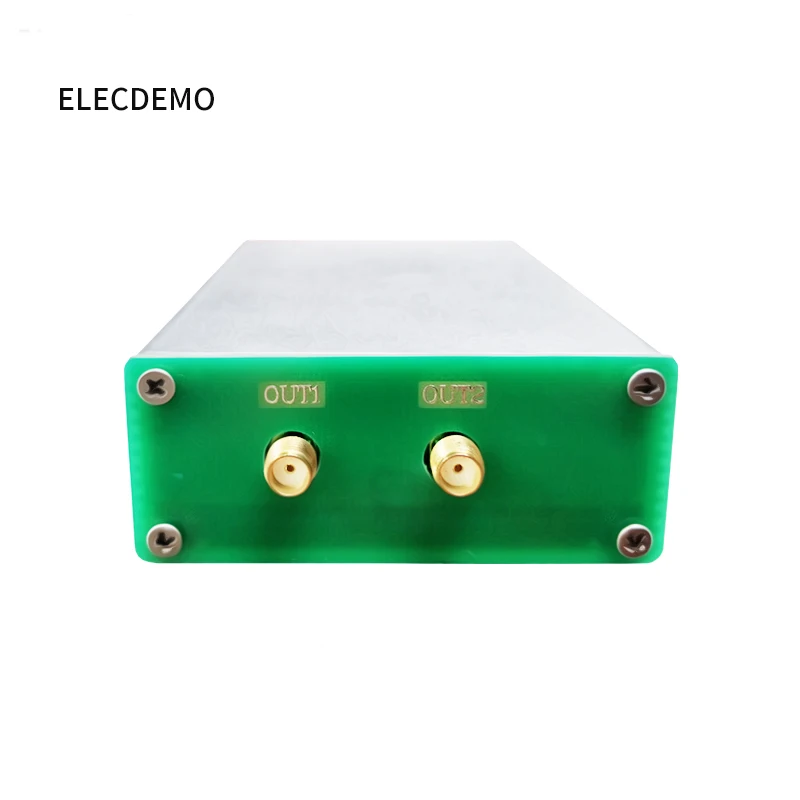

Высокоскоростной импульсный цифровой задержка DDG произвольный квадратный

Высокоскоростной импульсный цифровой задержка DDG произвольный квадратный

Список доставки:

Модуль + Руководство пользователя (в том числе по команде) + послепродажная техническая поддержка + шнур питания постоянного тока + usb-кабель

Примечание: Этот модуль используется только для генерации сигналов квадратной волны

Задержка времени и ширина:

Задержка: от 0 до 10 секунд с разрешением 10 наносекунд

Ширина: от 50 наносекунд до 10 секунд с разрешением 10 наносекунд

Цикл: от 500 наносекунд до 10 секунд

Временная база: 50 МГц, 25ppm кристаллический осциллятор

Синхронизация между каналами: <1 наносекунда

Риттер RMS: <1 наносекунда

Поднимающаяся Кромка: <3 наносекунды

Падающий край: <3 наносекунды

Амплитуда: фиксированная 5 В

Параметры модуля:

Источника питания: USB или DC источника питания (как показано на рисунке, на "DC-05V" или "USB") напряжение: 5V (минимальная температура: 4,8 V, 5,3 V)

Интерфейс связи: MiniUSB (как показано на рисунке, "USB")

Управление: USB на основе управления

Скорость передачи данных: 115200

Стоп-бит: 1

Бит данных: 8

Паритет: четный паритет

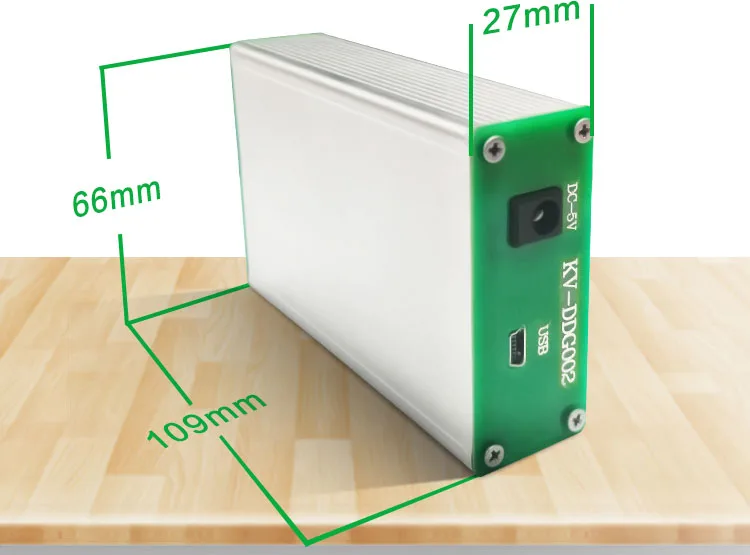

Размер: 109 мм * 66 мм * 27 мм

Размеры:

Введение модуля:

KV-DDG002 гибко выполняет генерацию импульсов, добавляя 2 независимых канала; Несколько режимов работы и кромок к одному инструменту. В качестве импульсного генератора KV-DDG002 может обеспечить скорость, задержку и ширину регулировки. Как цифровой генератор задержки, KV-DDG002 обеспечивает точное разрешение, время и низкое дрожание.

KV-DDG002 генератор импульсов с цифровой задержкой можно легко управлять с помощью команд через интерфейс USB. Выходы синхронизируются друг с другом с консистенцией менее 1 НС. Время одного канала может обратиться к другому каналу или нулевой точке задержки (to). Край может быть отрегулирован шагами 10 ns. Каналы могут быть выборочно закрыты, включены или отключены. Каждый канал имеет независимую задержку, ширину импульса и период. KV-DDG002 можете хранить параметры и настройки, эти параметры и настройки будут автоматически отозваны при следующем запуске.

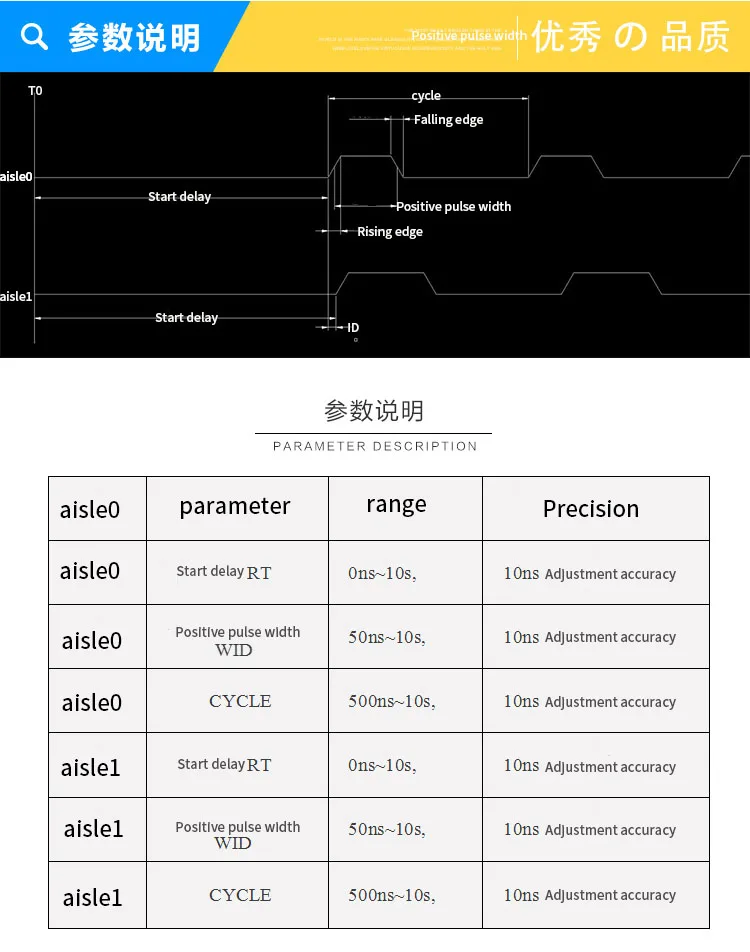

Описание параметров

По команде:

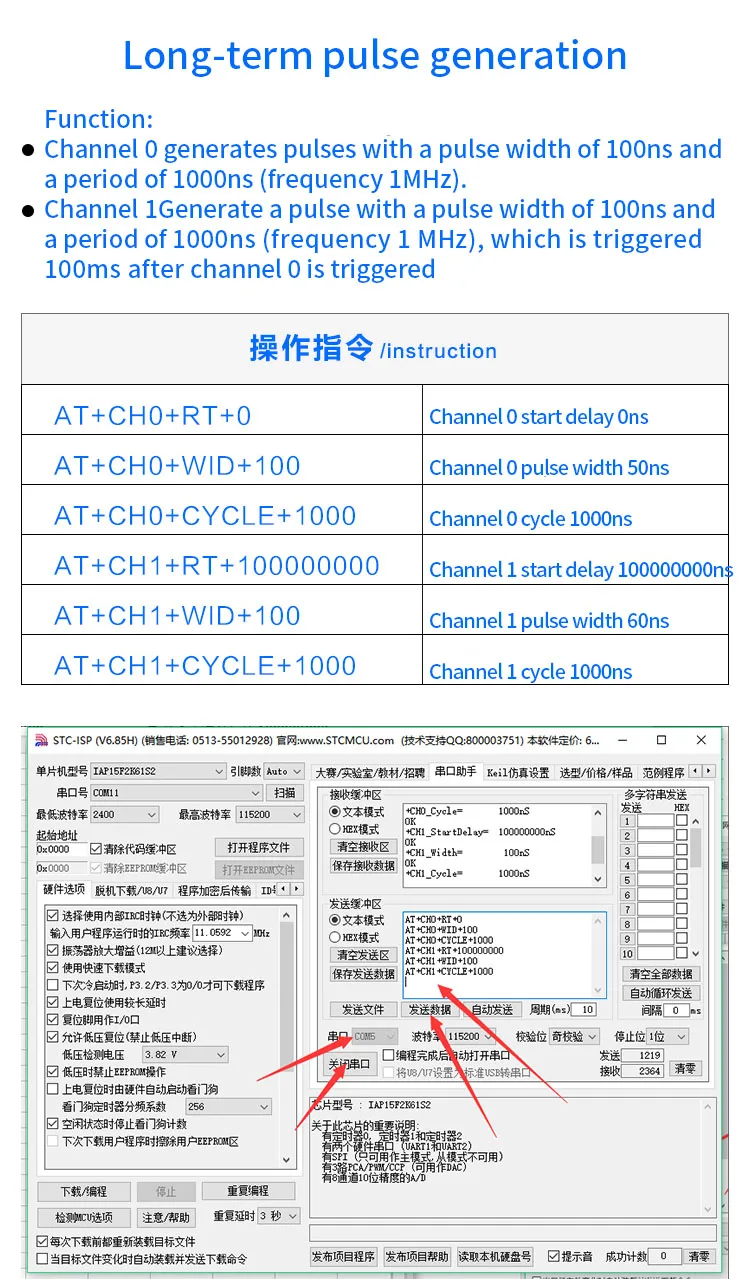

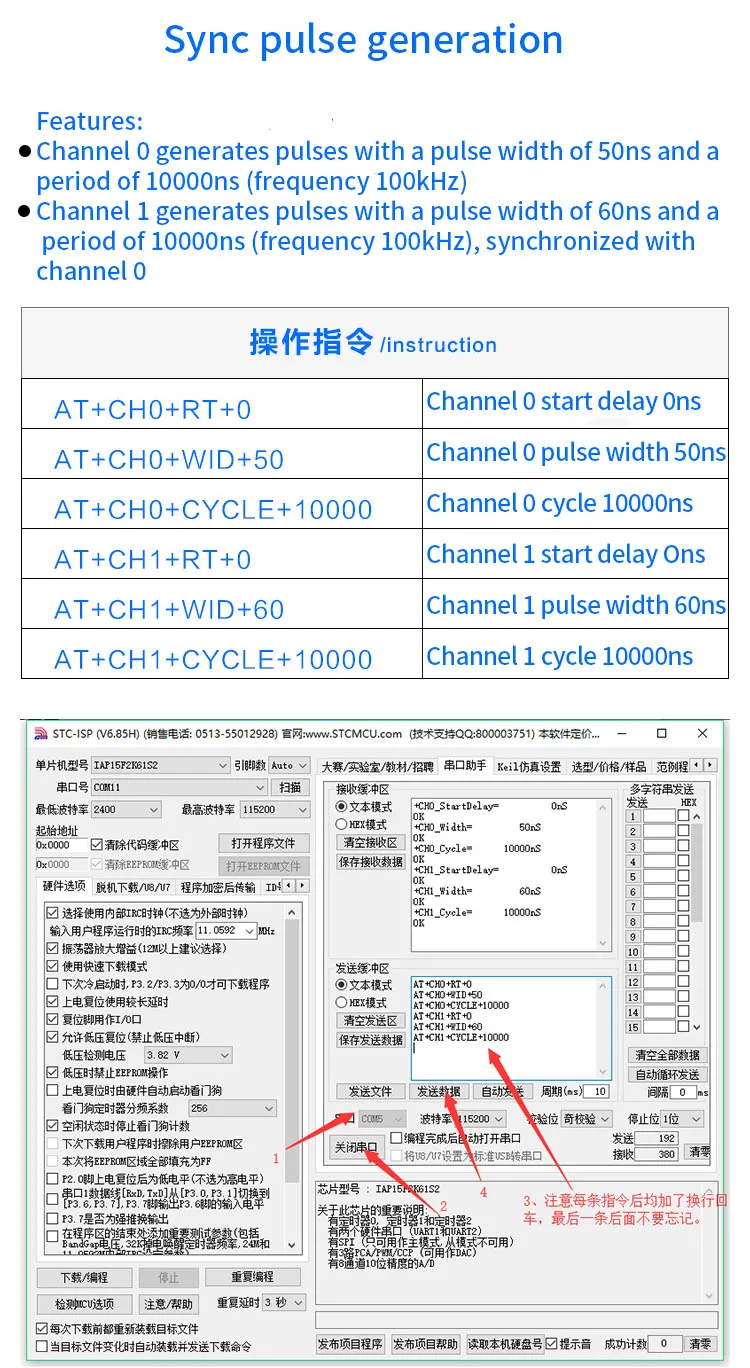

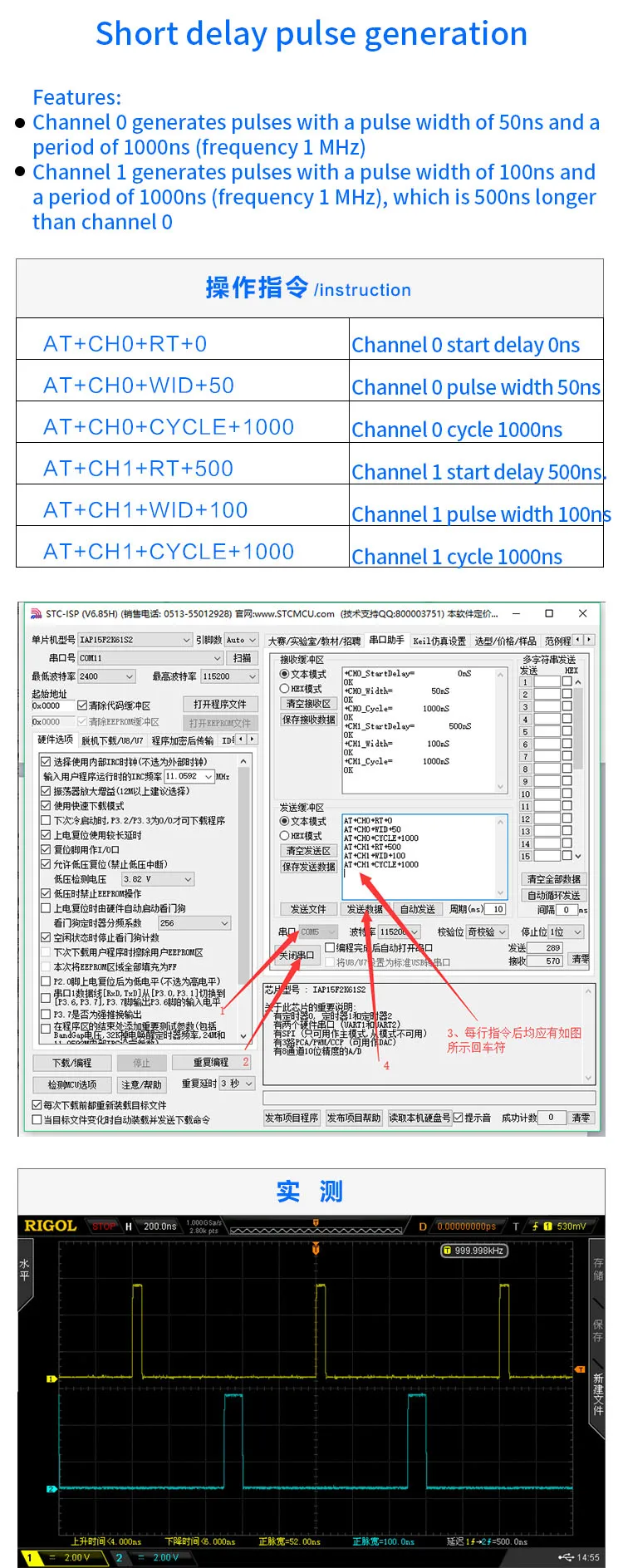

Регулировка задержки запуска канала 0: AT + CHO + RT + time

Канал 0 положительная Регулировка ширины импульса: AT + CH0 + WID + time

Канал 0 Регулировка цикла: AT + CHO + cycle + time

Независимый переключатель канала 0: AT + CHO + OUT + 0/1

Регулировка задержки запуска канала 1: AT + CH1 + RT + time

Канал 1 Регулировка ширины положительного импульса: AT + CH1 + WID + time

Канал 1 Регулировка цикла: AT + CH1 + цикл + время

Независимый переключатель канала 1: AT + CH1 + 0UT + 0/1

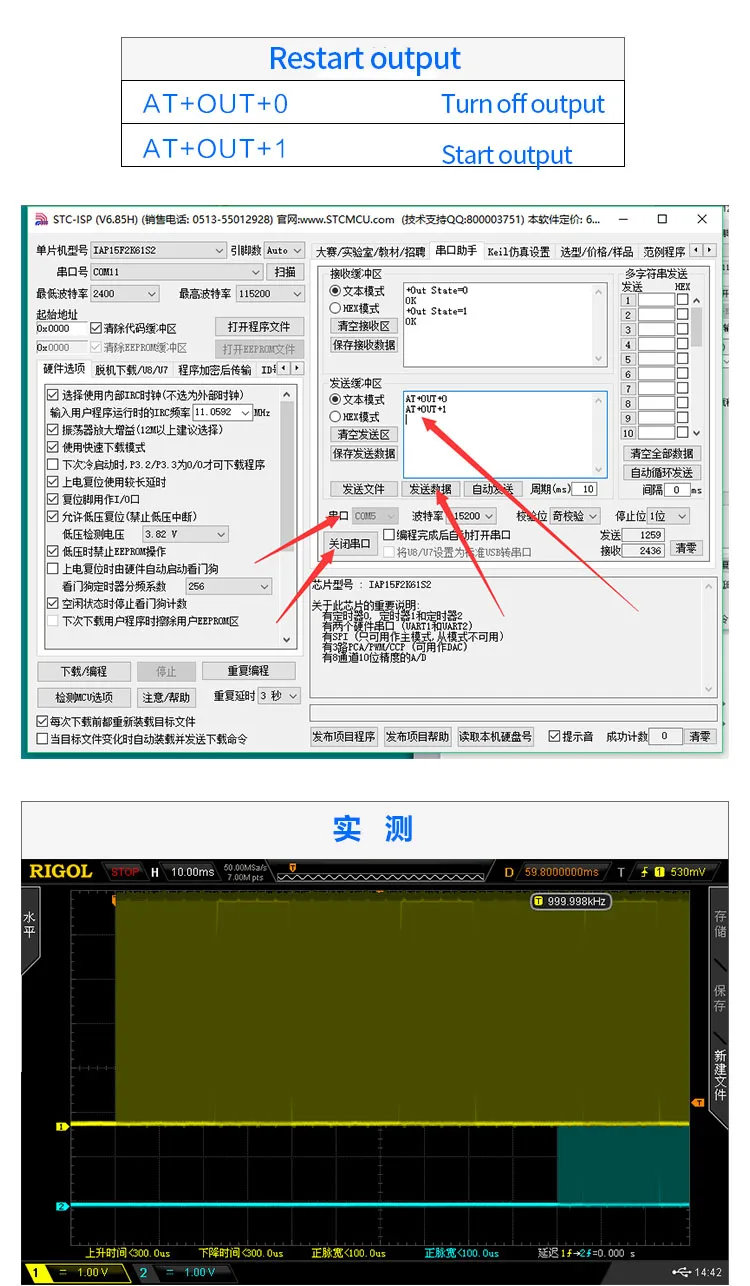

Настройка главного переключателя: AT + OUT + 0/1

Хранение параметров: AT + SAVE

Получите задержку запуска канала 0: AT + CHO + RT'

Получить канал 0 положительная ширина импульса: AT + CH0 + WID

Получить канал 0 цикл: AT + CHO + cycle

Получить статус переключателя канала 0: AT + CHO + OUT

Получите пусковую задержку канала 1: AT + CH1 + RT

Получить канал 1 положительная ширина импульса: AT + CH1 + WID

Получить канал 1 цикл: AT + CH1 + цикл

Получить статус переключателя канала 1: AT + CH1 + OUT

Получите статус главного переключателя: AT + OUT

Примечание:

1. Линия подачи и возвращения перевозки (гексадическое значение 0XOD, 0XOA) должны быть добавлены в конце всех инструкций, чтобы завершить инструкцию

2. После каждой инструкции должны быть добавлены линии подачи и возврата перевозки. При использовании ассистента последовательного порта и других операций программного обеспечения,

Отправка новой строки-это два символа;

3. Команда герои не чехол чувствительной;

4. Все параметры и настройки автоматически хранятся, то есть, параметры будут в последний раз, когда питание выключится после следующего запуска;

5. Если все команды будут успешными, они будут возвращены в порядке, в противном случае он вернет код ошибки.

Код ошибки:

Ошибка 1: инструкция не определена

Ошибка 2: ошибка команды

Ошибка 3: данные находятся вне диапазона

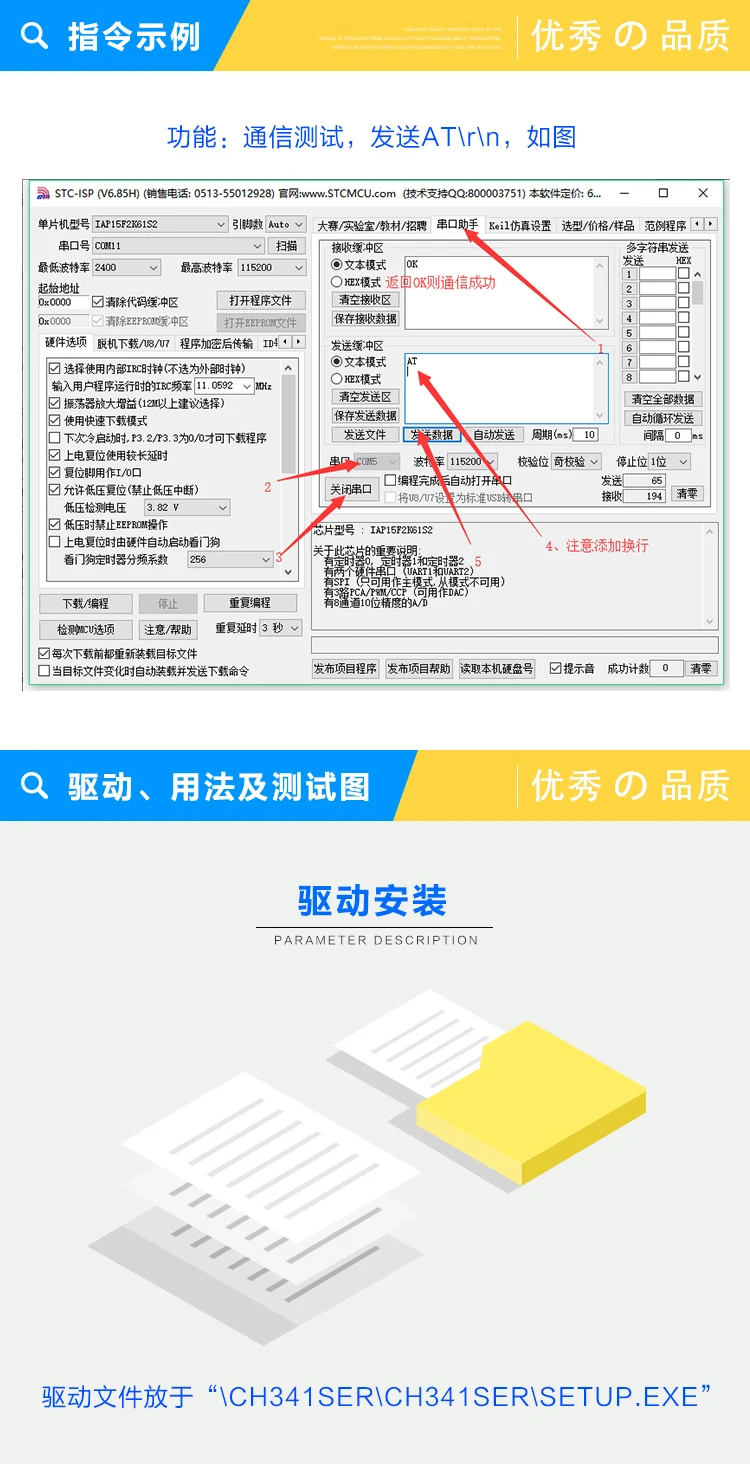

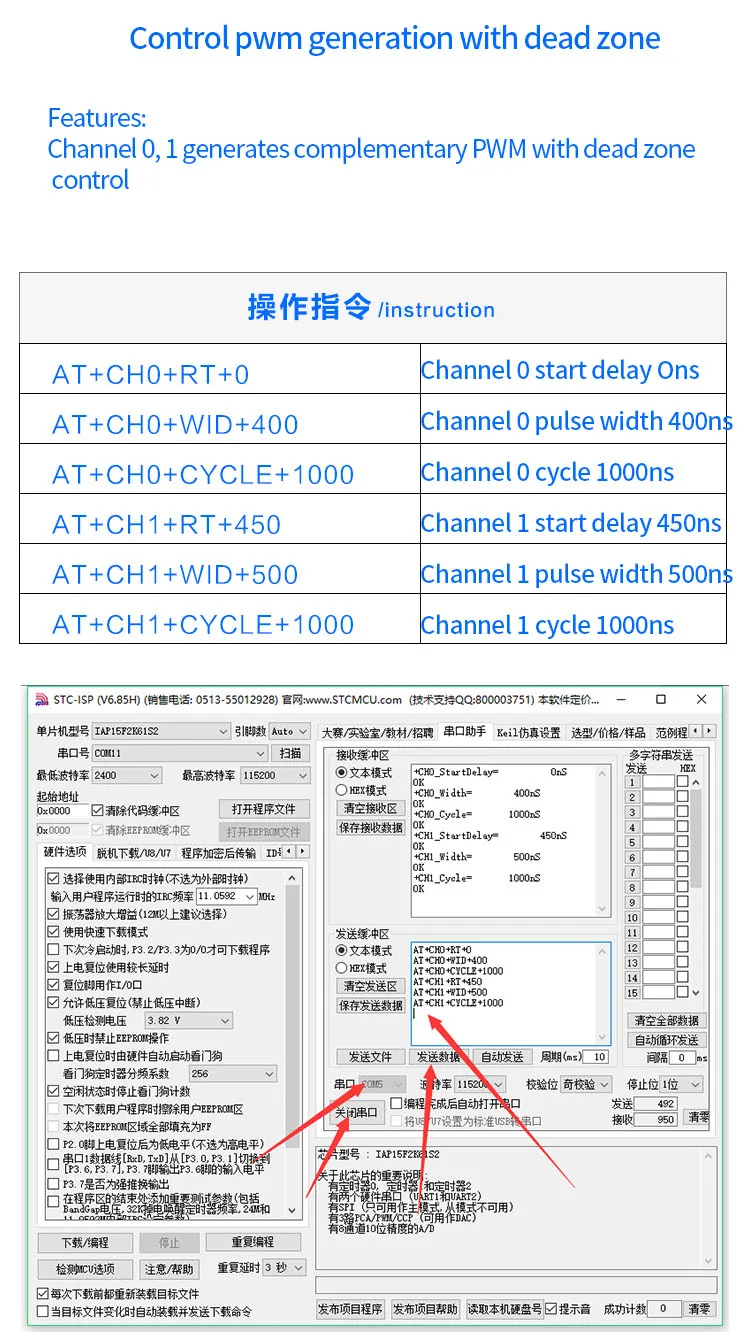

Пример команды:

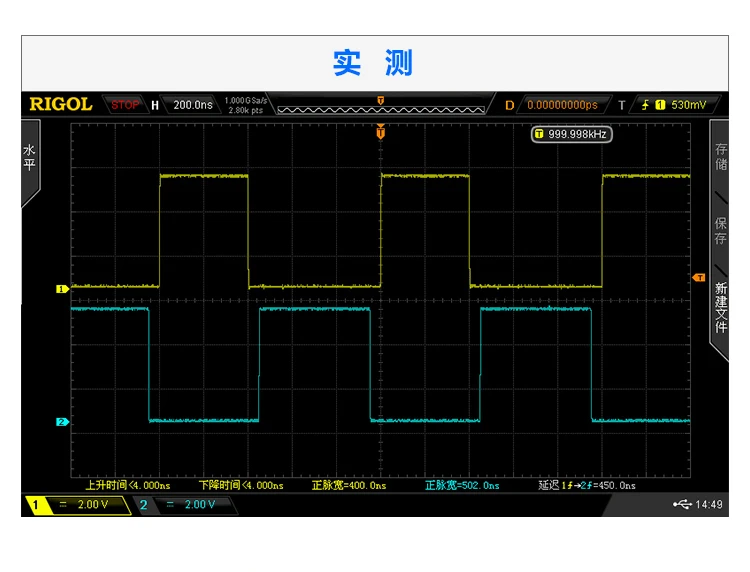

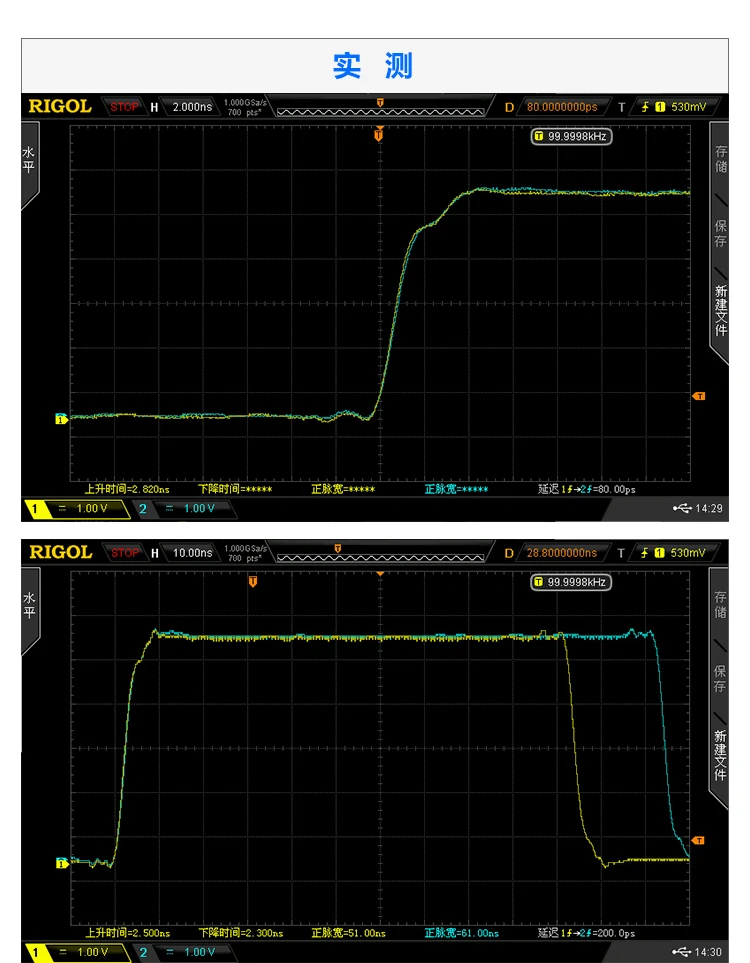

Измеренная карта:
