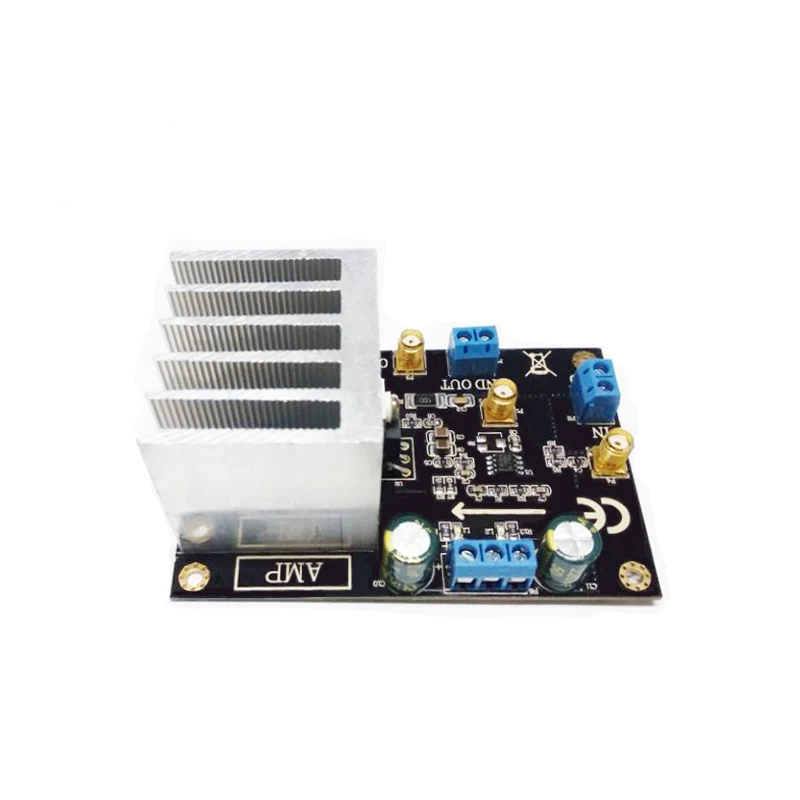

Модуль усилителя мощности LM1875 Плата пикового привода высокого напряжения и тока

Модуль усилителя мощности LM1875 Плата пикового привода высокого напряжения и тока

Основные характеристики:

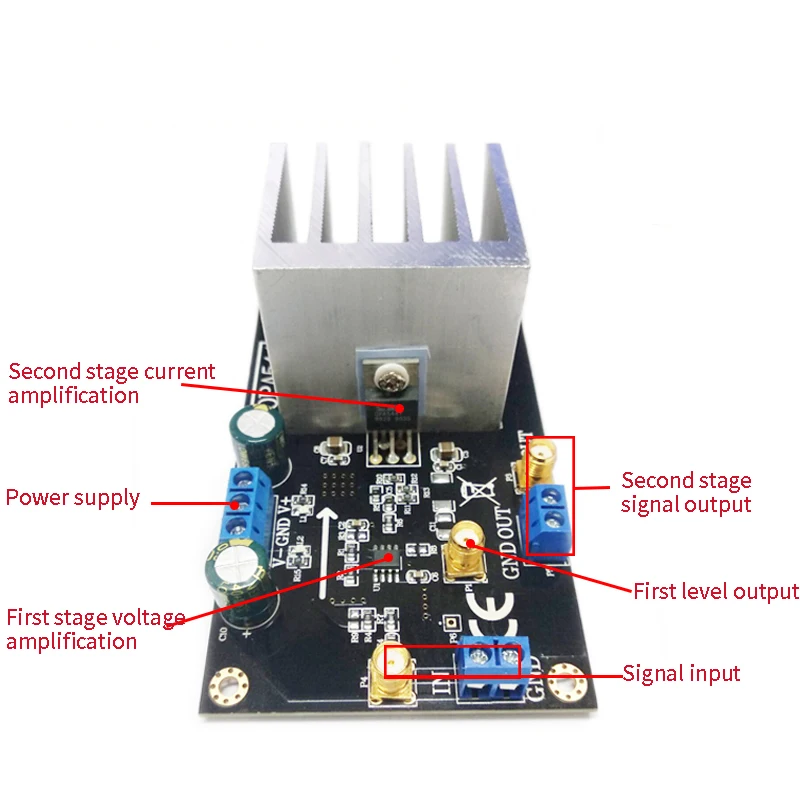

Модуль представляет собой высоковольтный и высоковольтный модуль усилителя мощности с пиковым напряжением 55Vpp. Пропускная способность 70 кГц и выходная мощность более 20 Вт. Подходит для привода двигателя, рогового привода, трансформаторного привода и так далее. Он также может усиливать треугольные, синусоидальные и квадратные волновые сигналы.

Отгрузочная ведомость

Параметры модуля

Модель модуля: LM1875

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонний

Диапазон входного напряжения: 2Vpp (макс.); Как правило, в пределах источника питания

Входное сопротивление модуля: 10K ohm

Модуль Напряжение питания: ± 8V ~ ± 30V

Модуль питания ток: ± 4A выходной ток большой, ток питания большой

Выходное сопротивление модуля: низкое сопротивление

Диапазон выходного напряжения: 55Vpp (макс.); Чехол с положительным и отрицательным источником питания 30 в

Выходной ток: 4A (макс.)

Выходная мощность: 30 Вт (макс.)

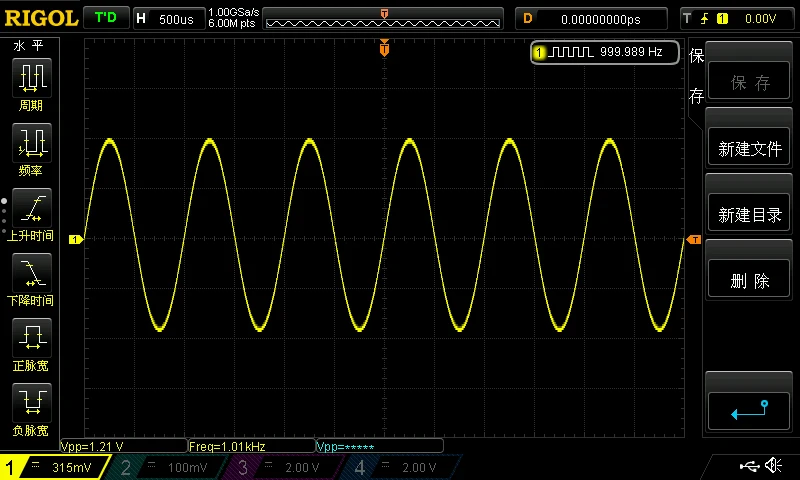

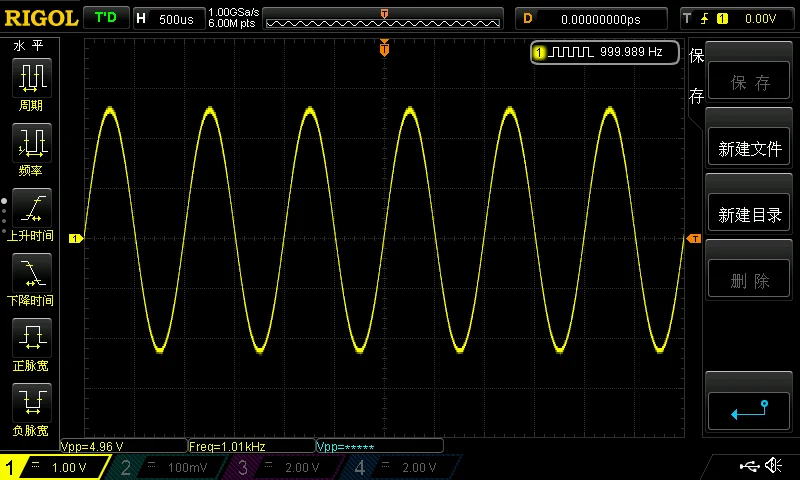

Коэффициент усиления модуля: 44 раза; Коэффициент усиления по умолчанию составляет 44 раза, первый уровень-11 раз, второй уровень-4 раза, G1 = R2 / R1 + 1, g2 = R8 / R10 + 1

Входное смещенное напряжение: 3 мВ (макс.)

Смещение на входе: 10 УФ/℃ (макс.)

Ток входного смещения: 125nA (макс.)

Шум входного напряжения: 35nV и radic; Гц (1 кГц)

Вес модуля: 125 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 125 г

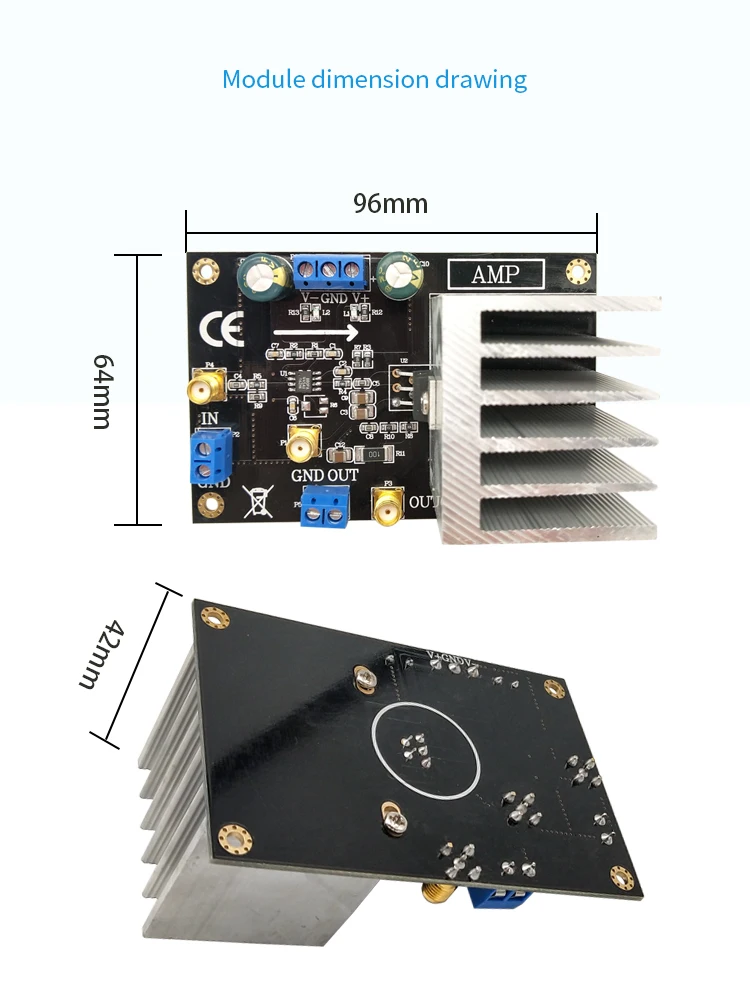

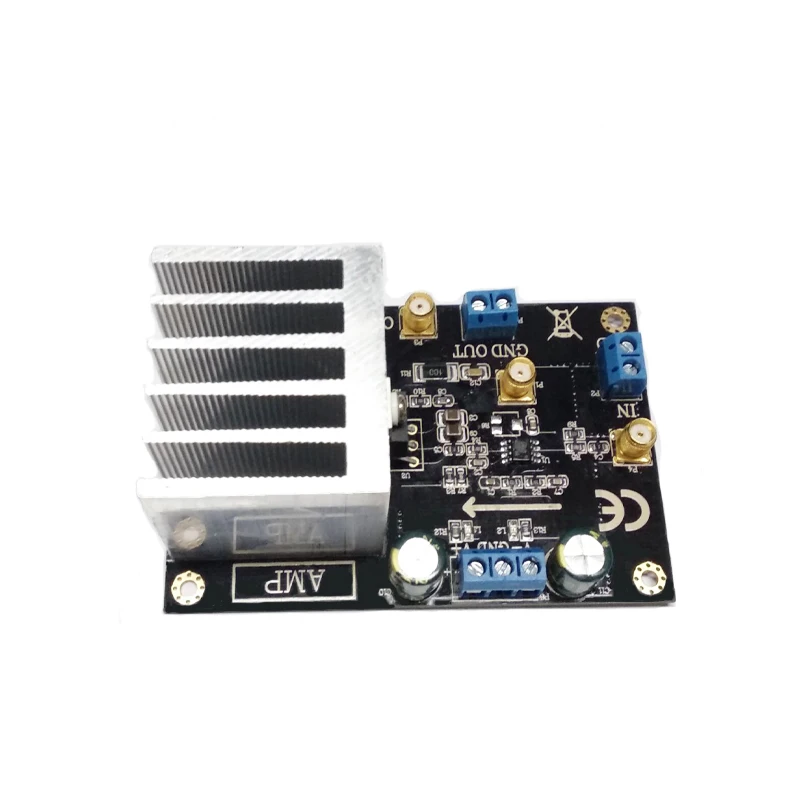

Характеристики модуля: 96*64*42 мм; Длина * ширина * высота-Размер печатной платы

Нагрев модуля: с теплоотводом; Требуется принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велико или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃; Промышленный класс

Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности

Применение: небольшое усиление сигнала, усилитель звукового сигнала, привод двигателя, Сервоусилитель и т. д.

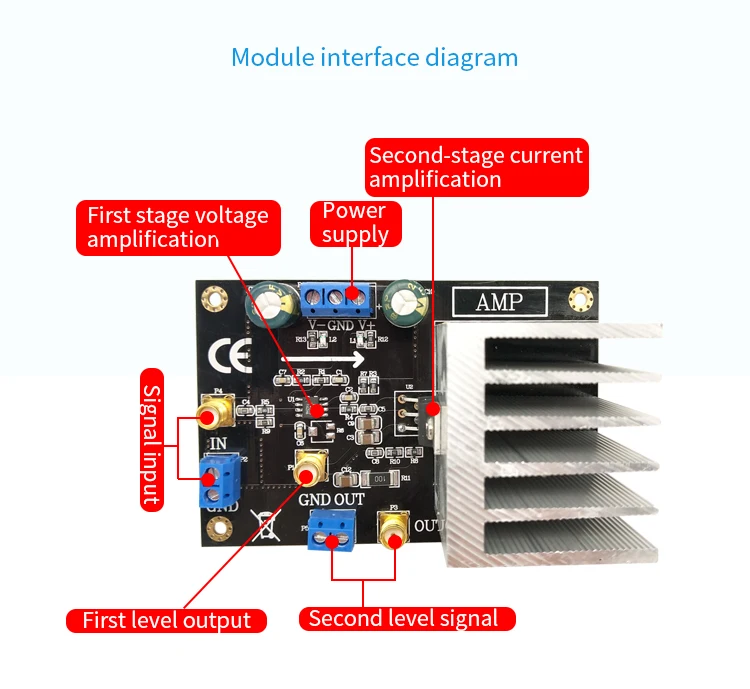

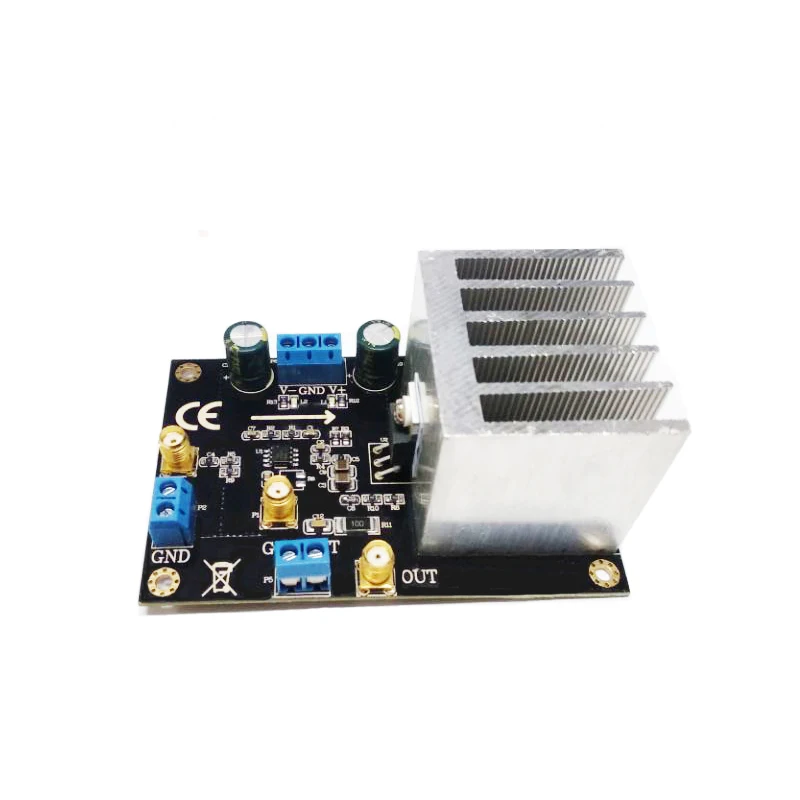

Тип интерфейса модуля: SMA сигнал вход и выход, 5,08 синий держатель для карты питания

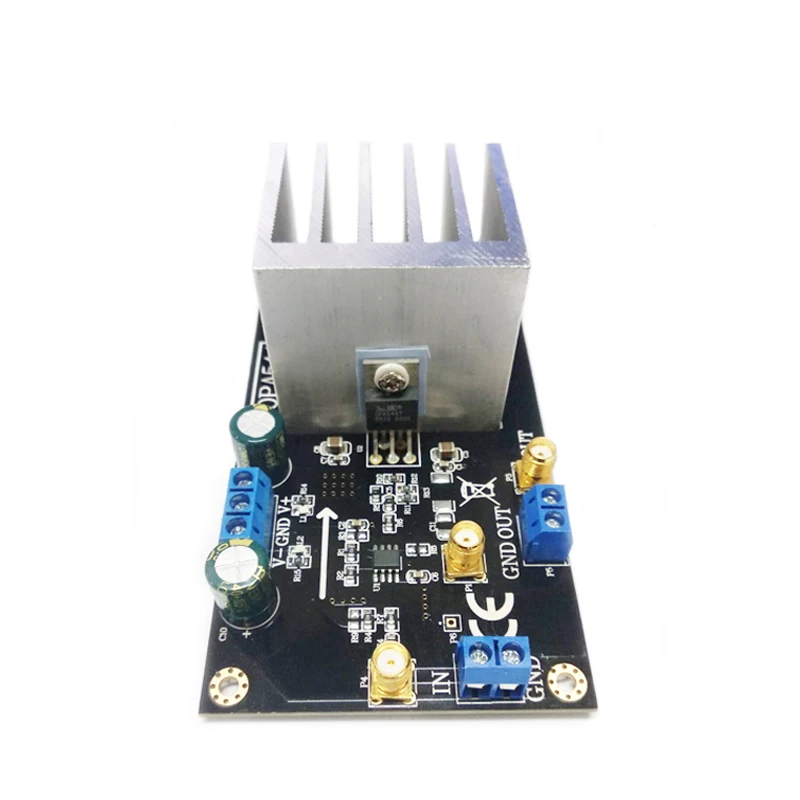

Описание модуля

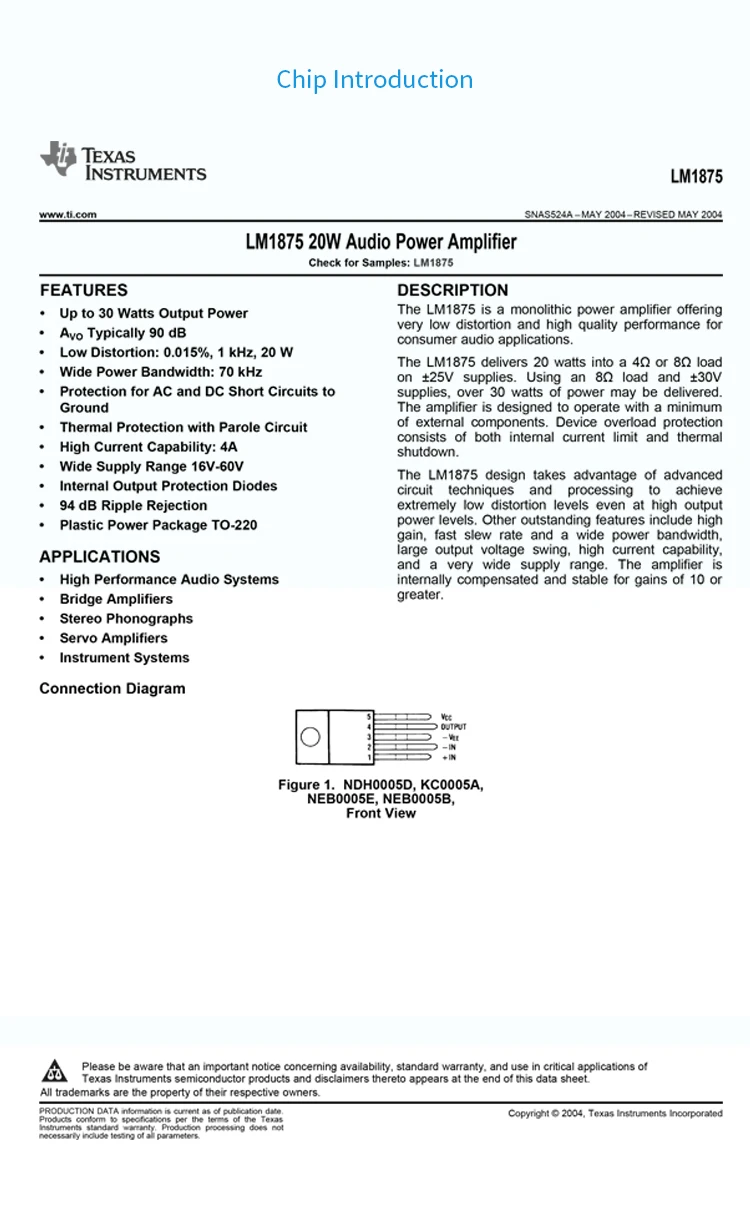

Lm1875-это одноchip усилитель мощности с очень низким искажением и высокой производительностью для потребительских аудиоприложений. Lm1875 обеспечивает 20 Вт мощности при нагрузке 4-или 8 Ом на источник питания ± 25 В. С нагрузкой 8 ом и источником питания ± 30 В, он может обеспечить мощность более 30 Вт. Усилитель предназначен для работы с минимальными внешними компонентами. Защита от перегрузки оборудования включает ограничение внутреннего тока и тепловое выключение.

(1) Потребляемая мощность модуля большая, и источник питания должен иметь определенный запас. Рекомендуется использовать источник питания с токовой мощностью привода, превышающей в два раза выходной ток. Модуль может питаться только от двух источников питания.

(2) во избежание ненужных помех рекомендуется использовать Линейный источник питания, источник питания не может превышать 30 в.

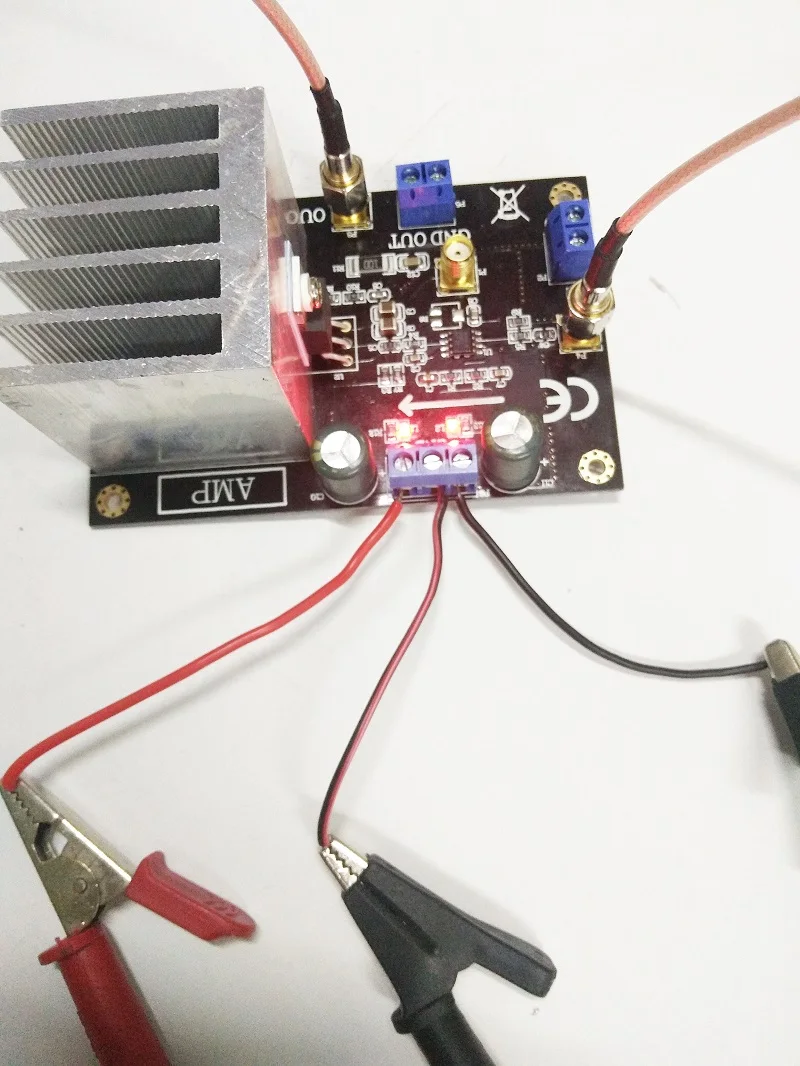

(3) рекомендуется использовать кабель SMA-BNC для прямого наблюдения за выходным сигналом для выходного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) порт SMA недоступен для выходной мощности, и должен использоваться синий клеммный блок. SMA порт предназначен для наблюдения за сигналом и не должен перезаряжаться.

(5) в связи с большим энергопотреблением и производством тепла, обратите внимание на вентиляцию и тепловыделение для длительной работы и добавьте вентиляторы для усиления отведения тепла при необходимости.

(6) поскольку модуль имеет фиксированное увеличение и не имеет цепи внешней защиты, рекомендуется подтвердить выходную мощность и амплитуду перед загрузкой, чтобы избежать повреждения модуля.

Часто задаваемые вопросы

Вопрос: фиксируется ли увеличение? Как настроить?

О: стандартное увеличение модуля в 44 раза. Если вам нужно отрегулировать увеличение, вы можете заменить резистор только на доске. Пакет сопротивления составляет 0805. Формула расчета дана в деталях параметров.

В: Может ли модуль непосредственно управлять катушкой?

О: модуль может управлять катушкой, но внутреннее сопротивление катушки должно быть больше 4 Ом. Если это менее 4 Ом, требуется серия сопротивления мощности, в противном случае модуль может быть поврежден.

В: может ли модуль усиливать квадратную волну или пульс? Какая полоса пропускания модуля?

О: модуль может усиливать низкочастотные квадратные волны или импульсы. Поскольку это аудио усилитель, общая пропускная способность не высокая. Сигналы в пределах 100K могут быть усилены. Модуль совместим с входом постоянного тока.

В: Можно ли Увеличить Модуль 1: 1? Это только для усиления тока?

О: модуль может поддерживать 1: 1 усиление, вам нужно изменить конфигурацию сопротивления увеличение самостоятельно. Не рекомендуется напрямую настроить режим следования op amp, который прост в самостоятельном возбуждении. Рекомендуется сначала изменить на сопротивление затухания, а затем операции усиления общего усиления составляет всего 1.

В: почему вход синусоидальной волны-это квадратная волна? Каков выходной ток? Какова выходная мощность?

Ответ: как правило, входной сигнал слишком велик, а оп-усилитель усиливается до искажений отключения, что является квадратной волной, или напряжения питания недостаточно. Может уменьшить входной сигнал и увеличить напряжение питания для решения. Выходной ток модуля определяется выходным напряжением и нагрузкой. I = Uout / R. Аналогично, выходная мощность P = U * I также определяется выходным напряжением и сопротивлением нагрузки. При вводе высокой мощности можно добавить смазку для отведения тепла и воздушное охлаждение.

В: Могу ли я использовать второй уровень непосредственно вместо первого уровня?

О: вы можете использовать второй этап напрямую, но вам нужно удалить чип первого этапа, а затем ввести сигнал из OUT1. В противном случае чип первого уровня повлияет на входной сигнал.
