Модель

OSC482

Подключение к ПК

USB 2,0

Входы

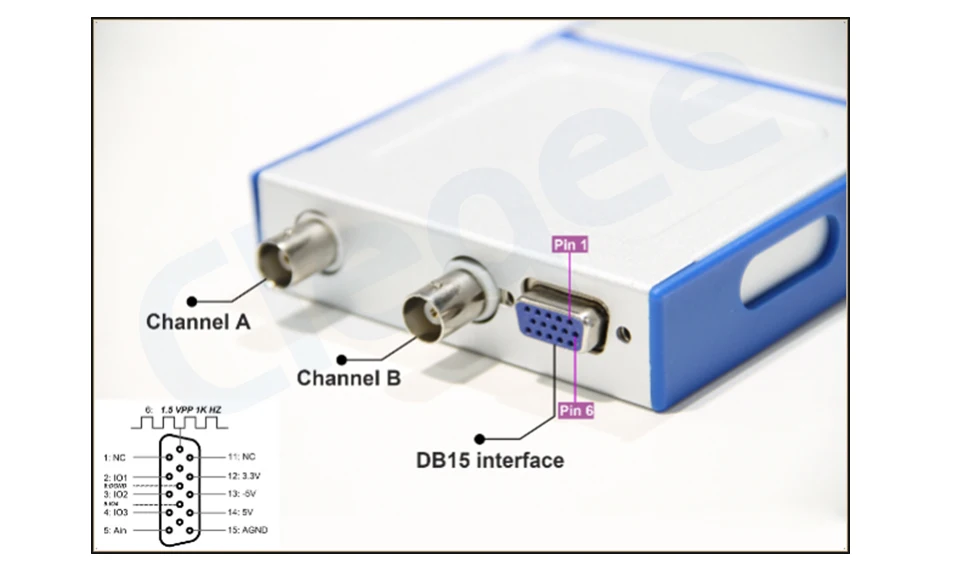

2 канала с гнездами BNC

Выход Опорное напряжение

1 кГц квадратная волна, 1.5Vp, 50% рабочий цикл

Высокий частота дискретизации

50 MSa/s каждый канал

Разрешение по вертикали

8 бит

Напряжение диапазон

± 5v с x1 зонд, ± с алюминиевой крышкой, 50В с x10 зонд и ± 500v с X100 зонда (приобретается отдельно)

Типичные шума

± 50mv

1 В/див селектор

± 25mv

500mv/div селектор

± 10mv

200 мВ/div селектор

± 8mv

100мв/div селектор

± 4mv

50мв/div селектор

± 2mv

20мв/div селектор

Вход муфта

От источника переменного или постоянного тока

Временной диапазон

50ns ~ 2s

Всплывающие предупреждения на условиях

Триггер программного обеспечения

Поднимающийся край/падающий край в соответствии с уровнем триггера

Режимы ожидания

Автоматический, с переключением между дальним

Источник запуска

Канал

Вход сопротивления

1MΩ сопротивление/25pF входная емкость

Объем памяти

1K-2M байт на канал

Защита от перегрузки

± С алюминиевой крышкой, 50В

Мощность потребления

<2 Вт

Автоматическое измерение

Максимальный, минимальный, пиковый-пиковый, частотный, средний, RMS, время подъема, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл

Вес

230 г

Размеры

15,25x9,32x2,31 см

Выберите пин-код IO, который должен использоваться в качестве выходного сигнала, и выберите соответствующий выходной блок, выберите высокий или низкий выходной уровень для изменения состояния pin-кода.

Ио-контакты могут быть настроены на получение уровней TTL, выбрав контрольный блок ввода. Нажав на кнопку refresh, вы можете получить входной уровень. Высокий уровень отображается как зеленый значок с 'H' в середине, низкий уровень отображается как серый маленький значок с 'L'.

Безбумажный регистратор-это регистратор данных или устройство сбора данных, используемое для записи данных измерений с течением времени. Безбумажный рекордер на основе аппаратного обеспечения виртуального осциллографа имеет возможность записывать собранные или вычислительные данные в системе хранения внутри программного обеспечения на временной основе, не потребляя каких-либо бумаги, ручки или чернил. Общие собранные данные-напряжение, ток и т. Д.

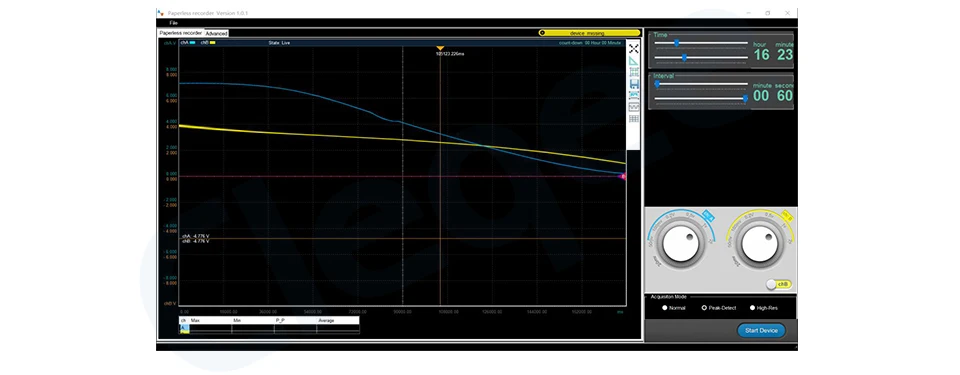

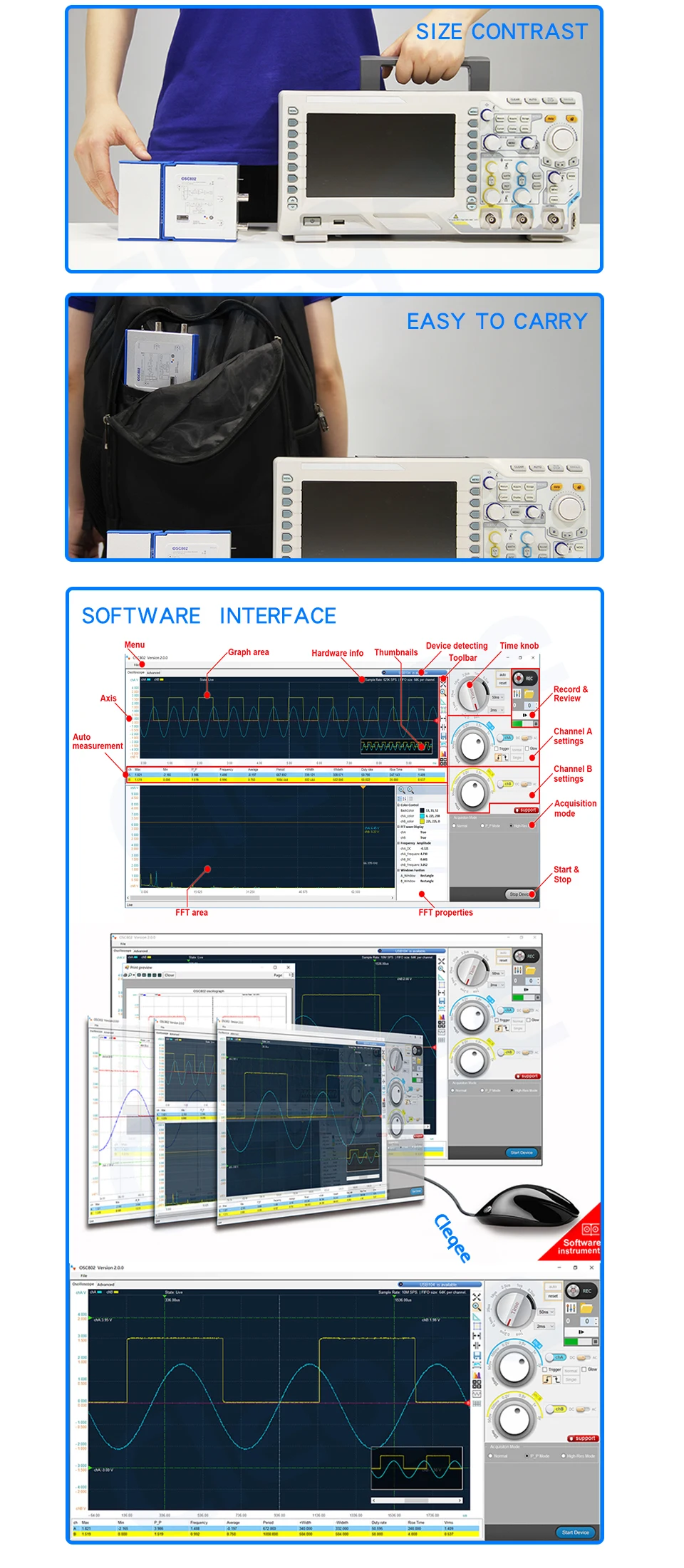

Введение в программное обеспечение безбумажного рекордера

Если аппаратное обеспечение отключено или программное обеспечение не имеет доступа к устройству, фон дисплея станет желтым, показывая текстовое оповещение.

Обратите внимание

Безбумажное программное обеспечение рекордера имеет эксклюзивный доступ к устройству OSC482. Таким образом, устройство может использоваться только с одним программным обеспечением одновременно.

Установите общую продолжительность записи

Эта панель позволяет установить продолжительность записи; Она может быть установлена в диапазоне 1 минуты ~ 3 дня.
