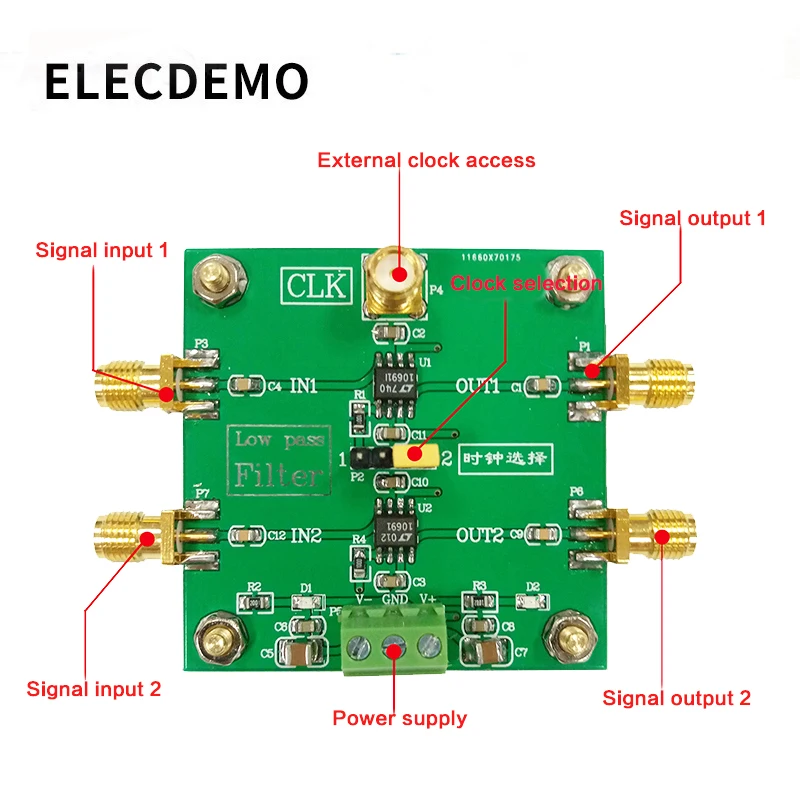

Модуль LTC1069 8 й заказ фильтр нижних частот прогрессивный эллипсовый 2 ходовой

Модуль LTC1069 8 й заказ фильтр нижних частот прогрессивный эллипсовый 2 ходовой

Основные характеристики:

Раскладка клавиатуры является регулярной, строго в соответствии с схемотехника фильтр для раскладка клавиатуры и проводки, щедрый материалы, можно завершить низких частот функция фильтрации ниже 12,5 Кгц, простых в использовании, подходит для студенческого модуля соревнований и развития персонального проекта.

LTC1069 модуль отгрузочная ведомость

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, если у вас возникли проблемы с работой, вы можете обратиться в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Параметры модуля

Модель модуля: LTC1069

Тип модуля: переключаемый конденсаторный фильтр

Напряжение источника питания: ± 5 В

Модуль ток: 7mA

Режим управления модулем: Управление часами; По умолчанию Встроенные часы RC, внешний вход часов

Модуль Тактовая частота: 1,25 МГц (макс)

Тип фильтра: low pass

Заказ фильтра: 8-й заказ

Низких частот отрезной Частотный диапазон: 0,1 Гц-12,5 Кгц

Форма входного сигнала: односторонний

Входной канал: 2 канала; Может быть каскадно

Диапазон напряжения входного сигнала: 0.4Vpp-3.5Vpp

Вход Частотный диапазон: 100 Гц-12,5 Кгц; В том случае, если вы хотите низкой частоты (<100 Гц) выход без затухания, вы можете изменить Вход и выходной Соединительный конденсатор с алюминиевой крышкой, для того, чтобы 0R

Диапазон усиления модуля: нет

Характеристики входного и выходного сигнала: Соединенный вход и выход; Выход с компонентом постоянного тока, может быть непосредственно измерен с помощью осциллографа. Потому что это переключаемый конденсаторный фильтр, выходной сигнал-sawtooth.

Модуль входной и выходной интерфейс: SMA; 24-часовой солевого тумана высокими антиокислительными свойствами

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Характеристики модуля: несколько; Фильтры с программным управлением, многофункциональные фильтры, универсальные регулируемые фильтры

Применение модуля: несколько; Система питания, датчик обработки сигнала, передатчик и приемник, генератор сигналов

Характеристики модуля: 50*50*14 мм; Длина * ширина * высота-Размер печатной платы

Вес модуля: 18,3 г

Рабочая Температура модуля: 0-75 ℃; Гражданского класса

Описание модуля

LTC1069-это монолитный низкочастотный фильтр 8-Order, который обеспечивает частоту отключения часов. LTC1069 представляет собой единое 3,3 V рабочий источника питания. Частота отключения LTC1069's (fCUTOFF) равна частоте часов, разделенной на 100.

Коэффициент усиления на частоте среза составляет-0,7дб, а типичная пульсация полосы пропускания-± 0,15 дБ (в

До 0,9 отрезной частоты зоны). Затухание stopband LTC1069 имеет постепенное

Прогрессивный эллипса ответ при температуре не выше 1,2 Частоты среза, 1,4 Частоты среза и 2 Частоты среза условия

Затухание в нижней части достигает 20 дБ, 52 дБ и 70 дБ соответственно.

В модуле Используется Блок питания 5 В. Частота отключения LTC1069 может быть настроена на 12 кГц часами; Когда Чип использует один источник питания 5 В, максимальная частота отключения составляет 8 кГц. Обычно используется в системе питания, обработки сигналов датчика, передатчика и приемника, обработки генератора сигналов и т. д.

Чип характеристики:

Меры предосторожности при использовании модуля

(1) источника питания модуля положительный и отрицательный двойной источника питания, и напряжение при стирке не должна превышать 5,5 V.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(3) рекомендуется использовать SMA для BNC линейный вход и выходные сигналы для выходных сигналов. Используйте осциллограф для наблюдения за эффектом. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) измерение фильтра обычно принимает метод осциллографа точечной частоты. По возможности, он может быть протестирован с помощью частотной уборочной машины или векторного сетевого анализатора.

(5) Если вам нужно просто проверить удобный емкостный Мини-стилус, служащий также в модуля, вы можете поставить его, как правило, и вы должны ввести внешний Плата часов, чтобы работать должным образом.

Часто задаваемые вопросы

В: выходной сигнал модуля затыкается, и шум относительно тяжелый. Правильный ли эффект?

A: TLC1069-это переключаемый конденсаторный фильтр, и на волноводной форме появится опилок частоты переключения. Как правило, это выглядит очевидно, когда частота часов относительно низкая. Рекомендуется использовать хороший провод или добавить аналоговый фильтр низких частот к выходу, чтобы сделать форму сигнала намного лучше, модуль поставляется после осмотра и тестирования, нет проблем с нормальным эффектом вождения.

В: Могут ли модули быть каскадными?

О: модули могут быть непосредственно каскадированы, и эффект фильтрации непосредственно накладывается.

В: Какова амплитуда внешнего ввода часов?

О: рекомендуется вводить квадратную волну ± 5 В в качестве часового сигнала.
