TLC14 модуль Butterworth фильтр низкочастотный 35K среза Регулируемая частота поддержка

TLC14 модуль Butterworth фильтр низкочастотный 35K среза Регулируемая частота поддержка

Основные характеристики:

TLC14-это низкопроходной конденсаторный фильтр Butterworth. Стабильность частоты отключения зависит от стабильности частоты внешних часов. Его частота отключения может быть скорректирована путем скольжения в пределах 20 Гц ~ 35 кГц. Он должен заменить C5 на конденсаторы различных значений емкости в разных диапазонах частот. Погрешность частоты отключения часов низкая.

TLC14 модуль Доставка список

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, если у Вас возникли какие-либо проблемы в работе, вы можете обратиться в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Параметры модуля

Модель модуля: TLC14

Тип модуля: переключаемый конденсаторный фильтр

Напряжение источника питания: ± 5 В

Ток модуля: 7 мА

Режим управления модулем: Управление часами; По умолчанию Встроенные часы RC, внешний вход часов

Частота часов модуля: 3,5 МГц (макс.)

Тип фильтра: low pass

Заказ фильтра: четвертый заказ

Диапазон низких частот: 20 Гц-35 кГц

Форма входного сигнала: односторонний

Входной канал: 1 канал; Может быть каскадным

Диапазон напряжения входного сигнала: 4Vpp (макс.)

Диапазон входных частот: 0,1 Гц-35 кГц

Диапазон усиления модуля: нет

Характеристики входного и выходного сигнала: вход и выход постоянного тока; Выход с компонентом постоянного тока, пожалуйста, добавьте блокатор постоянного тока к радиочастотному оборудованию; Вы также можете использовать осциллограф для измерения непосредственно. Потому что это переключаемый конденсаторный фильтр, выходной сигнал-sawtooth.

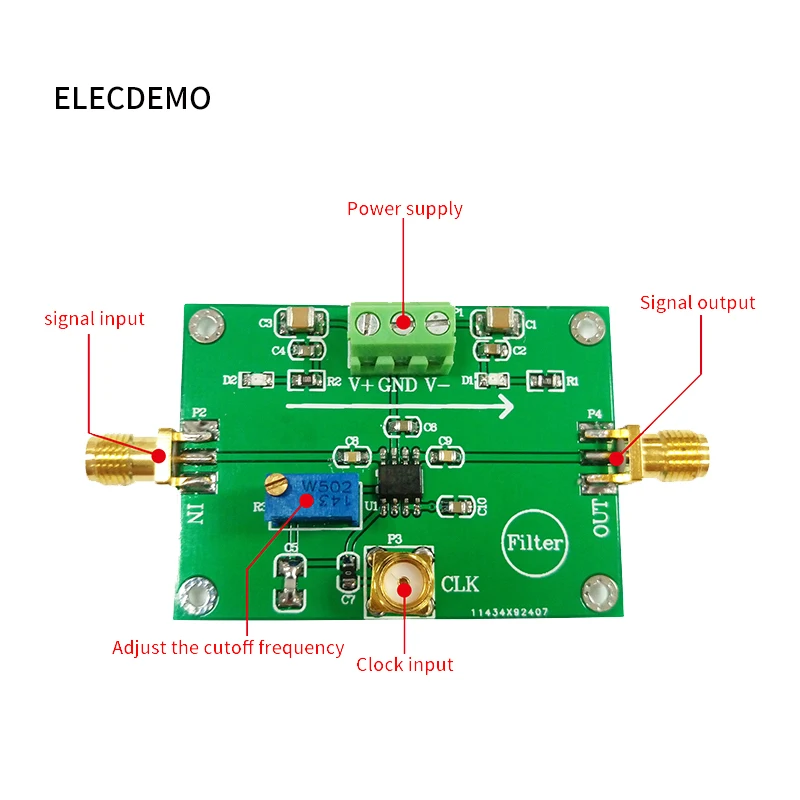

Интерфейс ввода и вывода модуля: SMA; 24-часовой спрей для соли против окисления

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Характеристики модуля: несколько; Фильтры с программным управлением, многофункциональные фильтры, универсальные регулируемые фильтры

Применение модуля: несколько; Система питания, датчик обработки сигнала, передатчик и приемник, генератор сигналов

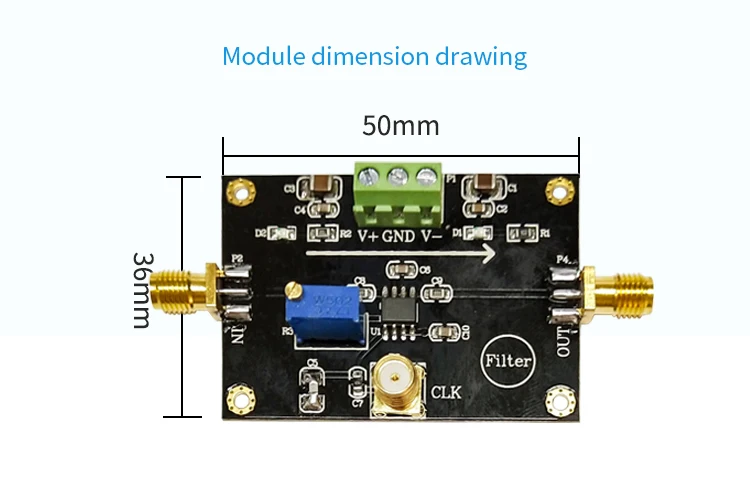

Характеристики модуля: 50*36*15 мм; Длина * ширина * высота-Размер печатной платы

Вес модуля: 12,5 г

Рабочая Температура модуля: 0-75 ℃; Гражданского класса

Описание модуля

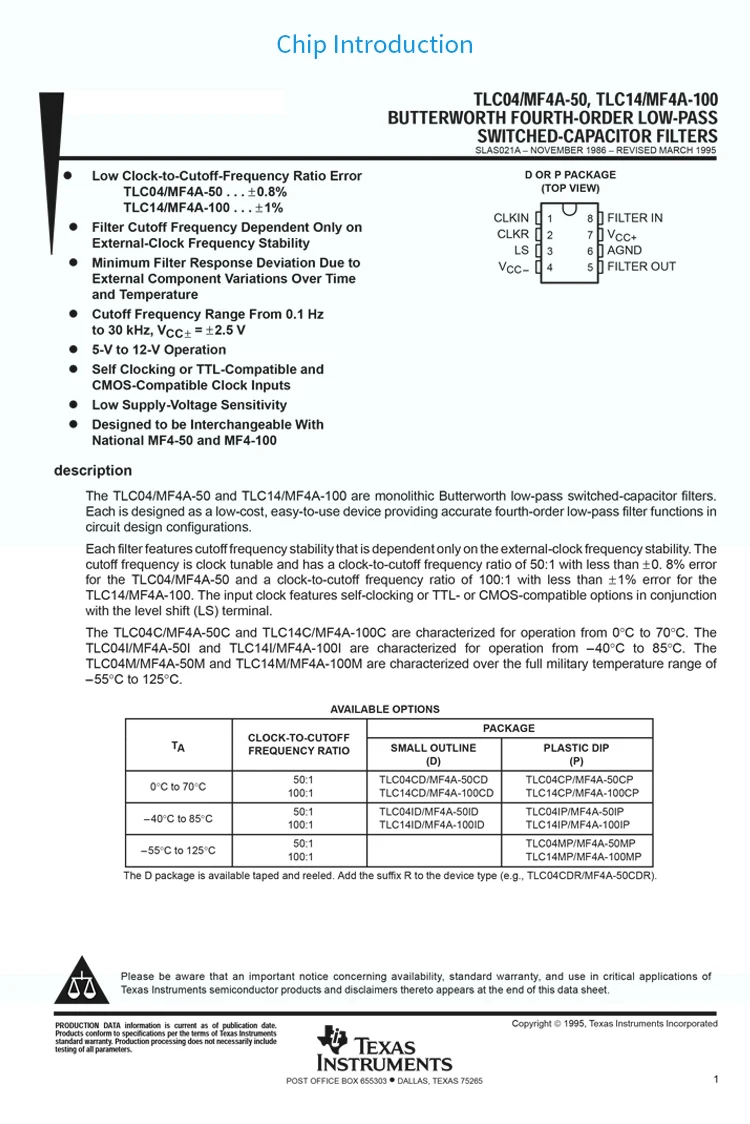

Модуль TLC14 представляет собой низкопроходной конденсаторный фильтр Butterworth. В качестве недорогого, простого в использовании устройства, модуль обеспечивает точную четвертую-заказ низкопроходного фильтра и функции конфигурации. Стабильность частоты отключения функции фильтра зависит только от стабильности частоты внешних часов. Частота отключения регулируется часами. Частота отключения часов модуля составляет 100: 1, погрешность составляет менее ± 1%. Он обычно используется в системе питания, обработки сенсорных сигналов, передатчике и приемнике, обработке генератора сигналов и т. д.

Меры предосторожности при использовании модуля

(1) Источник питания модуля является положительным и отрицательным двойным источником питания, и напряжение не может превышать 5,5 В.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(3) рекомендуется использовать SMA для BNC линейный вход и выходные сигналы для выходных сигналов. Используйте осциллограф для наблюдения за эффектом. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) измерение фильтра обычно принимает метод осциллографа точечной частоты. По возможности, он может быть протестирован с помощью частотной уборочной машины или векторного сетевого анализатора.

(5) Если вам нужно просто проверить функцию модуля, вы можете поставить питание нормально. Если вы хотите ввести внешнее управление часами, вам нужно отсоединить цепь Часов RC на плате.

Часто задаваемые вопросы

В: выходной сигнал модуля затыкается, и шум относительно тяжелый. Правильный ли эффект?

О: TLC14-это переключаемый конденсаторный фильтр, и на волноводной форме появится опилок частоты переключения. Как правило, это выглядит очевидно, когда частота часов относительно низкая. Рекомендуется использовать хороший провод или добавить аналоговый фильтр низких частот к выходу, чтобы сделать форму сигнала намного лучше. Модули поставляются после осмотра и тестирования, и нет никаких проблем с нормальным эффектом вождения.

В: Могут ли модули быть каскадными?

О: модули могут быть непосредственно каскадированы, и эффект фильтрации непосредственно накладывается.

В: Какова амплитуда внешнего ввода часов?

О: рекомендуется вводить квадратную волну выше 2Vpp в качестве часового сигнала.
