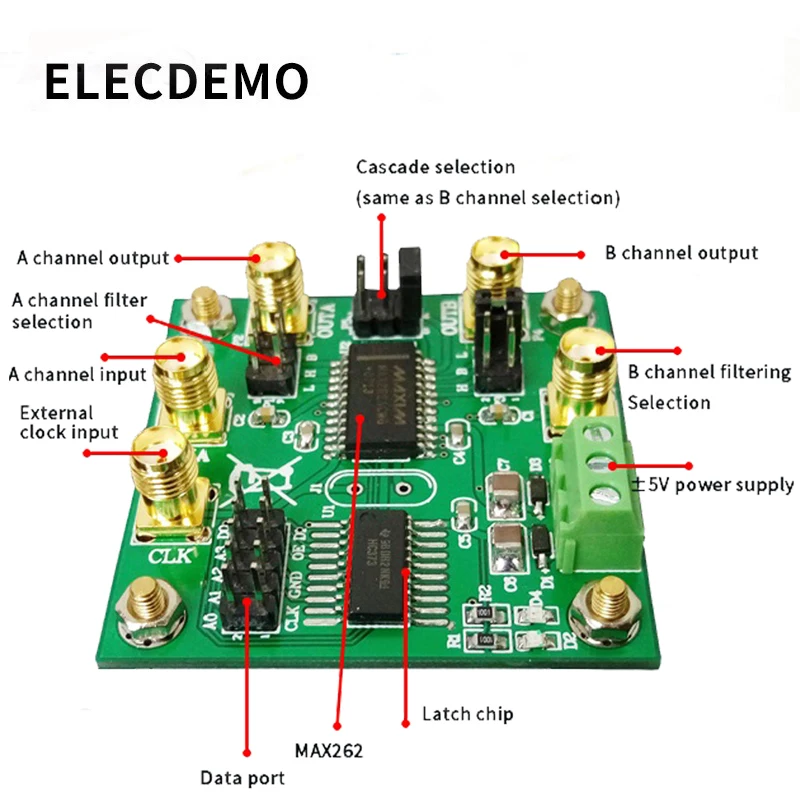

Модуль программируемого фильтра MAX262 коммутируемый конденсаторный фильтр

Модуль программируемого фильтра MAX262 коммутируемый конденсаторный фильтр

Основные характеристики:

MAX262 модуль отгрузочная ведомость

Физический модуль + схема PDF + стандартный исходный код + послепродажная техническая поддержка + Электростатическая упаковка сумки + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле и исходном коде рутины; Инженерные файлы не предоставляются, пожалуйста, будьте внимательны к покупателю, если у вас есть какие-либо проблемы с операцией, вы можете проконсультироваться со службой поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Параметры модуля

Модель модуля: MAX262

Тип модуля: универсальный программируемый фильтр

Напряжение источника питания: ± 5 В

Модуль ток: 24mA

Режим управления модулем: управление программой

Протокол связи модуля: серия SPI

Модуль обеспечивает процедуры: STM32F103RBT6

Обычная Платформа: STM32F103X-M3 исходный код версии KEIL5

Основная частота модульной системы: 4 МГц (макс.)

Тип фильтра: high pass, low pass, band pass; Необходимо сочетать с переключением внешней крышки перемычки для достижения различных функций фильтрации

Заказ фильтра: второй заказ; Оба канала-второй заказ

Диапазон низких частот Отключения: 140 кГц (макс.); Значение Q не может быть установлено слишком большим, легко отображать искажения

Высокочастотный диапазон Отключения: 30 кГц (макс.); Значение Q не может быть установлено слишком большим, легко отображать искажения

Диапазон частот: 50 Гц-40 кГц; Значение Q не может быть установлено слишком большим, легко появляются искажения

Форма входного сигнала: односторонний

Входные каналы: 2 канала; cascadable, parallel

Диапазон напряжения входного сигнала: 4Vpp (макс.)

Диапазон входных частот: 20 Гц-1 МГц

Диапазон усиления модуля: нет

Фактор качества Q регулируемый диапазон: 40 (макс.)

Характеристики входного и выходного сигнала: Соединенный вход и выход; Амплитуда сигнала на слишком низкой частоте будет ослаблена

Потому что это переключаемый конденсаторный фильтр, выходной сигнал-sawtooth».

Модуль входной и выходной интерфейс: SMA; 24-часовой солевого тумана высокими антиокислительными свойствами

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Индивидуальные параметры: нет; Нужно программировать самостоятельно, чтобы реализовать необходимые вам функции

Характеристики модуля: многофункциональный фильтр, Универсальный Регулируемый Фильтр

Применение модуля: система питания, обработка сенсорного сигнала, передатчик и приемник, генератор сигналов

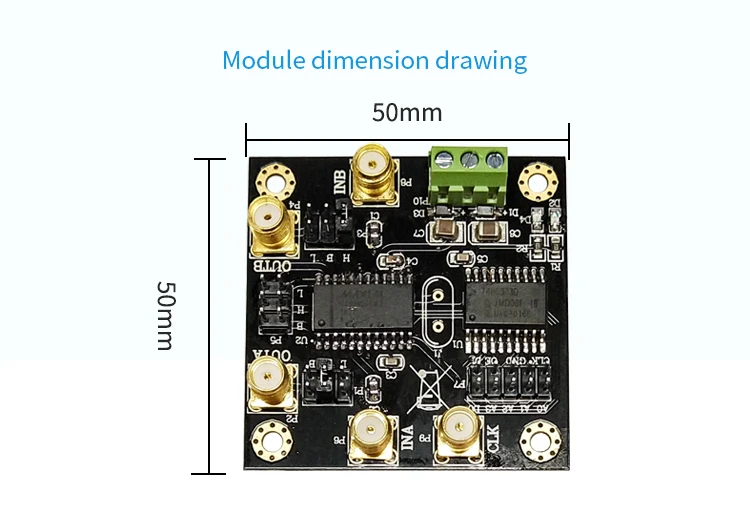

Характеристики модуля: 50*50*14 мм; Длина * ширина * высота-Размер печатной платы

Вес модуля: 21,9 г

Рабочая Температура модуля: 0-75 ℃; Гражданского класса

Описание модуля

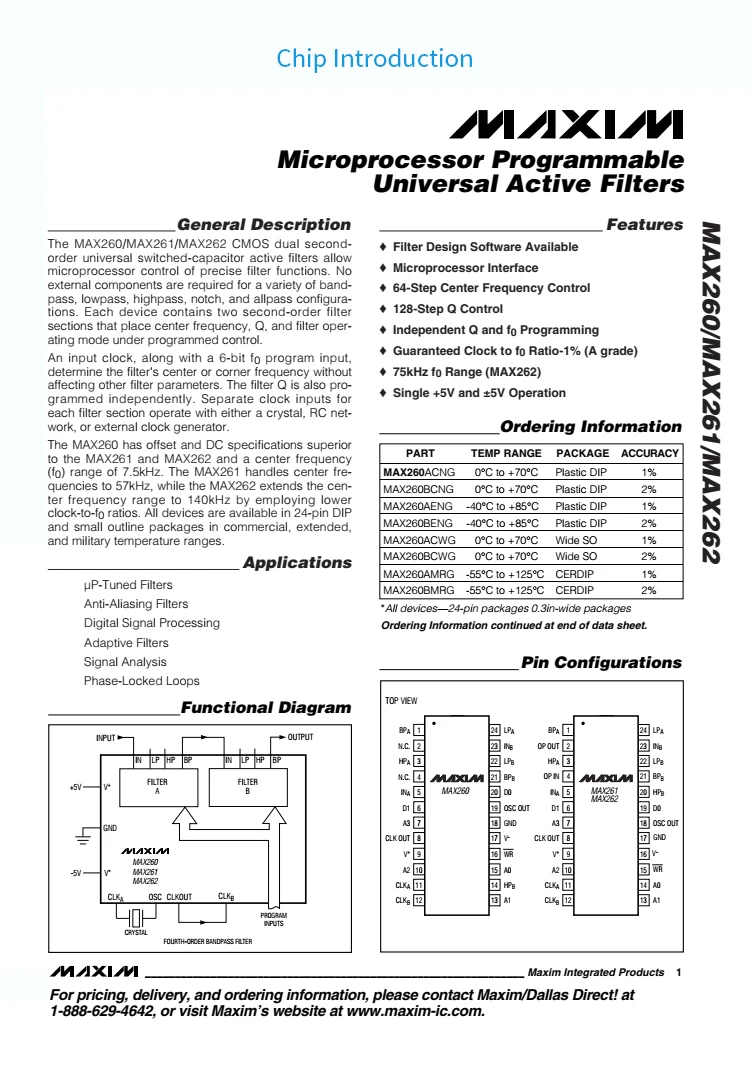

Универсальный переключаемый конденсатор MAX262 dual second-order активный фильтр позволяет микропроцессору контролировать Точные функции фильтра. Различные бандажные, нижние, highpass, notch и все конфигурации не требуют внешних компонентов. Каждое устройство содержит две секции фильтров второго заказа, которые ставят частоту центра, Q и режим работы фильтра под контролем программы. Входной часы вместе с 6-bit f0 программы вход определяет Центральная частота или угловой частоты фильтра не влияет на другие параметры фильтра. Фильтр Q также может быть независимо запрограммирован. Индивидуальный ввод часов каждого раздела фильтра может работать через кристаллический осциллятор, сеть RC или внешний генератор часов. MAX262 расширяет диапазон центральной частоты до 140 кГц, используя более низкую частоту часов до f0.

Меры предосторожности при использовании модуля

(1) источника питания модуля положительный и отрицательный двойной источника питания, и напряжение при стирке не должна превышать 5,5 V.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(3) рекомендуется использовать SMA для BNC линейный вход и выходные сигналы для выходных сигналов. Используйте осциллограф для наблюдения за эффектом. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) измерение фильтра обычно принимает метод осциллографа точечной частоты. По возможности, он может быть протестирован с помощью частотной уборочной машины или векторного сетевого анализатора.

(5) Если вам нужно просто проверить функцию модуля, рекомендуется использовать его с контрольной доской нашего магазина. Сначала Включите модуль, а затем включите контрольную панель для управления фильтром. Нажмите среднюю кнопку, чтобы переключить функцию.

(6) поставляемый код используется только для опорной основной платы управления и не содержит одночипового руководства, дополнительные функции должны быть разработаны самостоятельно.

Часто задаваемые вопросы

В: выходной сигнал модуля затыкается, и шум относительно тяжелый. Правильный ли эффект?

О: MAX262-это переключаемый конденсаторный фильтр, и на волноводе появится опилок частоты переключения. Кажется, что шум очень тяжелый. Рекомендуется использовать хороший провод или добавить аналоговый низкочастотный фильтр на выход, чтобы сделать сигнал намного лучше, этот модуль поставляется после осмотра и тестирования, И нет никаких проблем с нормальным эффектом вождения.

В: Может ли модуль зазубриться? Могу ли я сделать ленточный стоп?

Ответ: два канала модуля полностью независимы. После того, как два канала соединены параллельно, может быть достигнут зазубренный или ленточный стоп. Это должно быть дебютировано покупателем.

В: при установке фильтра, как правило, лучше установить значение Q?

О: рекомендуется сначала установить 0 и постепенно увеличить эффект в соответствии с потребностями. Он не должен быть слишком большим. Чрезмерное значение Q приведет к самостоятельной линейности и отрицательному эффекту фильтрации.

В: Может ли модуль хранить данные и режим набора?

О: сам модуль не имеет памяти. Каждый раз, когда питание включается, его необходимо перезаписывать в регистр.
