1400 Вт со слежением за максимальной точкой мощности ветро солнечной гибридной

1400 Вт со слежением за максимальной точкой мощности ветро солнечной гибридной

1. Деталь для зарядки ветровой турбины и часть для солнечной зарядки независимы друг от друга, может сделать контроллер ветровой установки или Солнечный контроллер с использованием независимо (как контроллер ветровой установки не может использовать функцию управления светом).

При зарядке ветровой турбины используется технология booster MPPT, что делает при низкой скорости ветра электричество ветровой турбины еще может использоваться;

При высокой скорости ветра или ветровой турбины мощности находится за рамками аккумулятора и поглощения нагрузки, контроллер сразу запустил бесступенчатую функцию разгрузки, систему защиты оборудования.

Солнечная зарядка с использованием в серии MOS трубчатой PWM технологии, что делает контроллер энергопотреблением небольшим, система более стабильной.

2. Рабочий режим разрядки может быть установлен, режим управления светом, функция контроля времени и т. д., пользователь может быть настроен в соответствии с требованиями на собственной комбинации.

3. Интерфейс Manmachine контроллера использует пользовательский ЖК-экран и четыре режима работы, пользователь для использования простой и простой в использовании, популярный и простой в использовании, удобный и быстрый.

4. контроллеры с идеальной функцией защиты, в том числе: молния против атак, солнечное зарядное устройство, перенапряжение автоматического торможения, хранение батареи обратного подключения и открытая защита и т. д.

Модель

500W30

450W30

750W50

900W60

1100W60

1200W60

1400W80

Номинальное напряжение

12 V/24 V напряжения системы автоматической идентификации

PV вход питания

200 W

150 W

250 W

300 W

500 W

600 W

600 W

Мощность ветровой турбины

300 W

300 W

500 W

600 W

600 W

600 W

800 W

Зарядка

Зарядка

41.7A

37.5A

31.25A

37.5A

45.8A

50A

58.3A/116.6A

Даже защита от избыточной зарядки

14.4Vplusmn1% (12 V)

28.8Vplusmn1% (24 V)

Плавающая зарядка

13.8Vplusmn1% (12 V)

27.6Vplusmn1% (24 V)

Даже зарядка восстановить

13.2Vplusmn1% (12 V)

26.4Vplusmn1% (24 V)

Температура компенсация

-24mV/градусов

-48mV/градусов

Защита от разрядки

Выключение (DC)

10.8Vplusmn1% (12 V)

21.8Vplusmn1% (24 V)

Резюме (постоянного тока)

12.3Vplusmn1% (12 V)

24.6Vplusmn1% (24 V)

По сравнению с Напряжение

Выключение (DC)

16Vplusmn1% (12 V)

32Vplusmn1% (24 V)

Резюме (постоянного тока)

15Vplusmn1% (12 V)

30Vplusmn1% (24 V)

Ток холостого хода

AcircAcirc‰curren0. 1A

Падение напряжения (DC)

AcircAcirc‰curren0. 5 V

Управление режим

Функция заряда ветровой турбины MPPT, функция удаления PWM, ограничение перегрузки по току PWM

Подзарядка

Гибкая независимая повышающая цепь (опционально)

Дисплей

ЖК-дисплей

Отображает параметры

Напряжение, ток заряда, объемный аккумулятор

Защищенный Тип

Защита от молнии, солнечные батареи, защита от заряда, защита от открытого замыкания батареи, защита от разворота батареи, защита от скорости и перенапряжения, мягкая автоматическая защита от тормоза, защита от перегрузки.

Теплового излучения путь

Радиатор

Рабочая Температура

-25 ~ + 55

Высота

AcircAcirc‰curren5500m (2000 м выше нужно, чтобы уменьшить использование энергии)

Защита окружающей среды влажности

0 ~ 90%, без конденсации

Гарантия

Один год

Вес

1. Вес нетто: 1,20 кг 2. Вес брутто: 2,7 кг/шт (контроллер + нагрузка свалки)

Размер (Д * Ш * В)

1. 162times140times64 (мм) 2. Размер упаковки: 26X22X20 см

Техническое примечание:

В нашей ветровой солнечной системе, солнечные панели питания относительно ветровой турбины питания очень стабильный источник питания, таким образом, у нас был гибридный контроллер ветра, в основном для ветровой турбины, дизайн бустер MPPT технологии зарядки и понижающей функции разгрузки, и с учетом солнечных панелей все еще принимает простые и эффективные технологии зарядки PWM.

Усилитель MPPT в основном в течение большей части времени во многих частях энергии ветра не достаточно для поддержки генератора в состоянии зарядки аккумулятора, специфический принцип работы: ветровая турбина в условиях скорости ветра достигает номинальной скорости ветра, Полученное напряжение и мощность не достигают номинальной мощности, мы через в реальном времени приобретаем ветряную турбину с помощью буровой цепи напряжения и тока от для повышения напряжения до напряжения батареи к требованиям системы, использование по MPPT алгоритм делает ветряную турбину использования как можно больше.

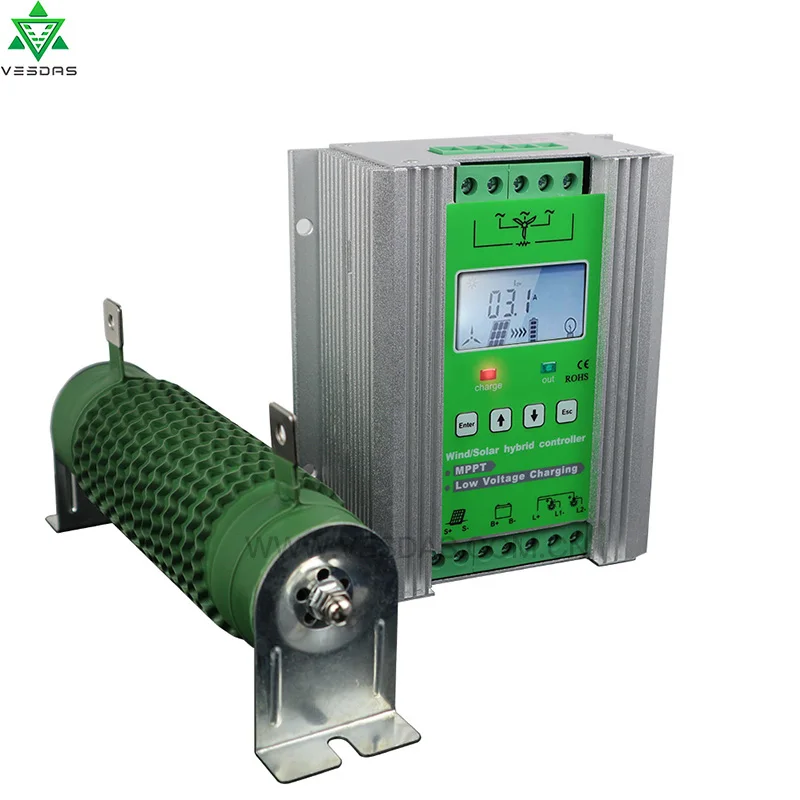

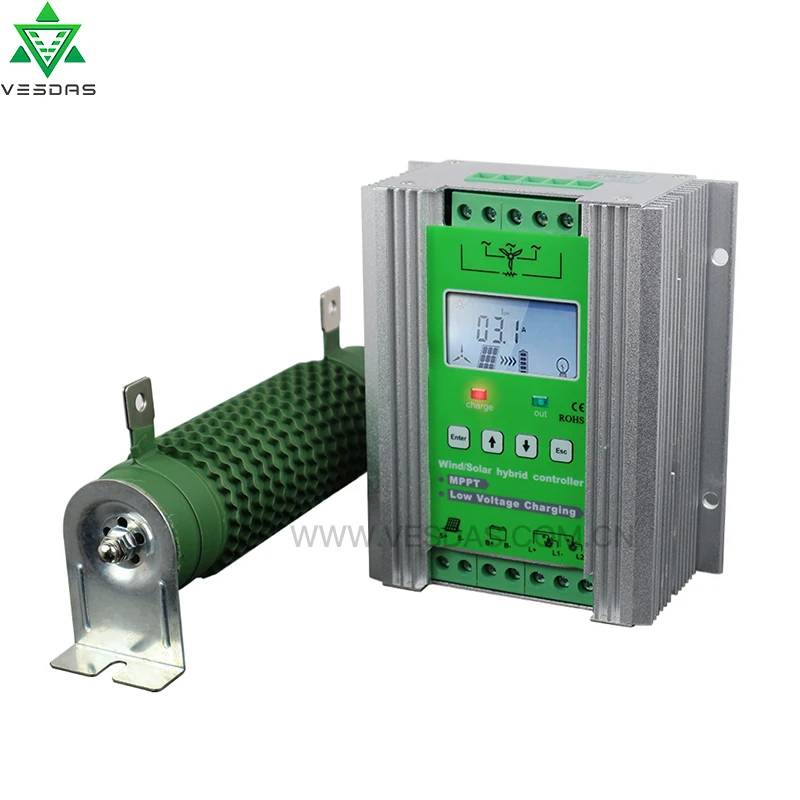

Бесступенчатая функция разгрузки в основном ориентирована на первый случай, когда не нужна дополнительная энергия, генерирует энергопотребление ветровой турбины на разгрузочное устройство, контроллер выделенный порт подключения разгрузочное устройство, пользователь может быть выбран в зависимости от фактического состояния при выборе и покупке, мы предлагаем в хороших условиях ветра, Например, береговая и Западная пустота, вы должны настроить разгрузку; в некоторых внутренних областях, где ветровые условия в целом, Мы также рекомендуем, чтобы попробовать настроить разгрузку.

Размер:

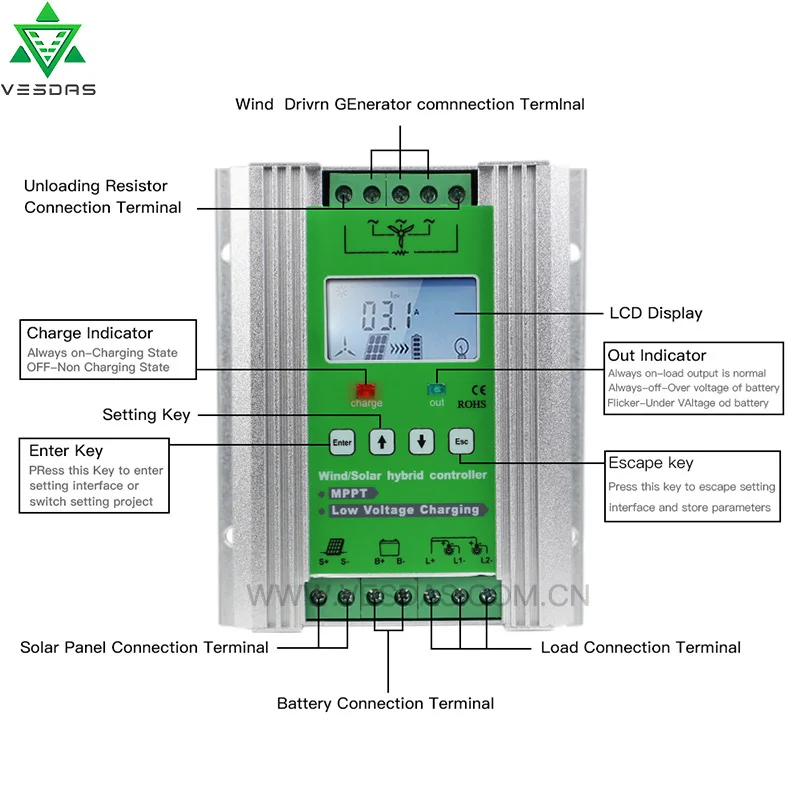

Индикация состояния:

Клавиши инструкции по эксплуатации:

Button1: Нажмите эту кнопку для ввода интерфейса настройки или настройки программы;

Button2: Нажмите эту кнопку, чтобы переключиться на виды страниц, в интерфейсе настройки Нажмите эту кнопку, чтобы уменьшить значения параметров, шаг 0,1 в.

Button3: Нажмите эту кнопку, чтобы переключиться на просмотр страниц, в интерфейсе настройки Нажмите эту кнопку используется для увеличения значения параметров, шаг 0,1 в.

Button4: Нажмите эту кнопку для выхода из интерфейса настройки и сохранения параметров.

ЖК-экран (интерфейс по умолчанию)

Для пользователя в соответствии со спецификациями, общий автоматически вставляется в следующий интерфейс

Параметры, чтобы просмотреть:

Нажмите кнопку вниз, чтобы просмотреть ток зарядки ветровой турбины "IWind turbine", ток солнечной зарядки "Ipv", нажмите кнопку вверх, чтобы вернуть к интерфейсу параметра.

Вышеуказанные три страницы, известные как страницы просмотра, когда минуту не работают кнопки контроллера, ЖК-подсветка автоматически выключается. после нажатия на любой ключ снова загорится и непрерывно в течение одной минуты.

Параметр Настройки:

Нажмите клавишу Enter, контроллер в интерфейсе набора параметров, как показано на рисунке inflowedpic, represent #157 представляет это время можно установить для поплавка значение напряжения зарядки, пользователь может нажать или ключ числового, каждый раз, когда вы нажимаете на увеличение или уменьшение 1 в, настройте законченное, пользователь может нажать клавишу ESC, чтобы выход, чтобы просмотреть первую страницу, Можно также продолжать нажимать Enter, чтобы переключиться на следующий проект, метод работы, как указано выше.

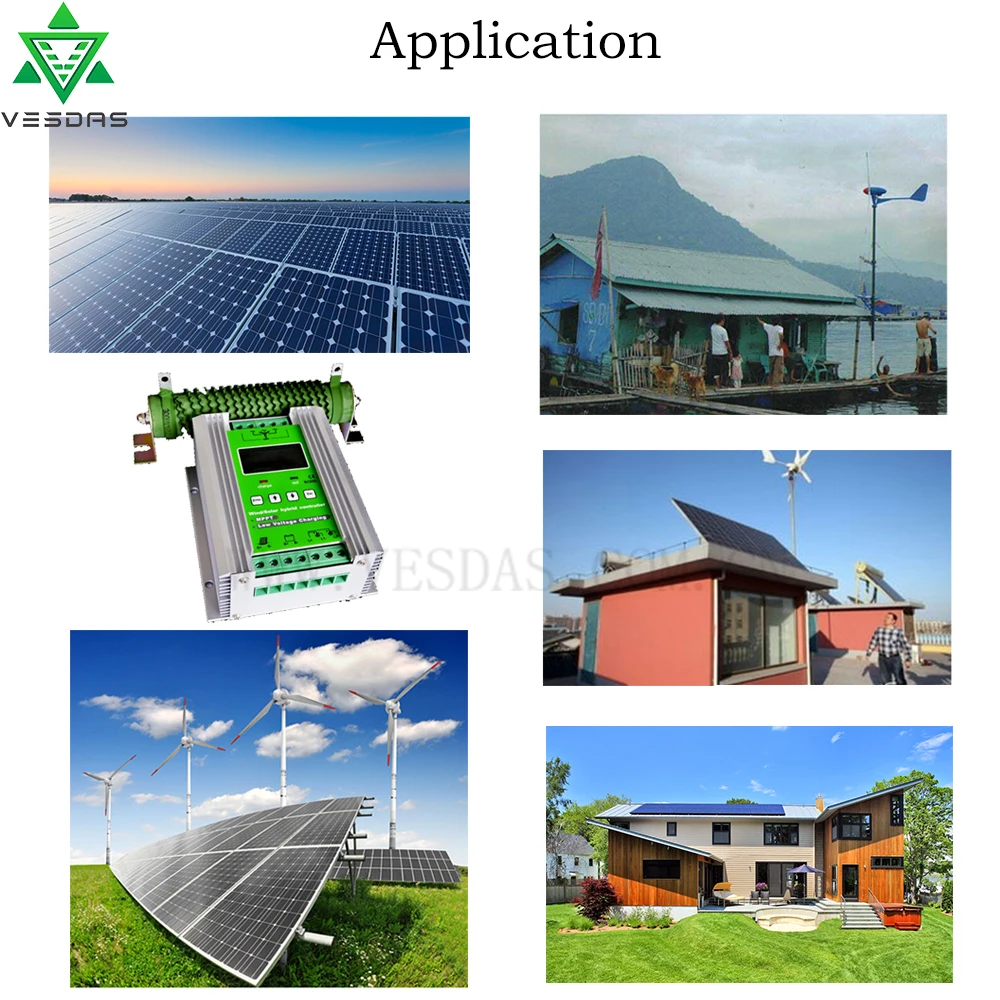

Применение окружающей среды:

1. должны быть в чистой сухой вентилируемой среде.
2. Избегайте прямых солнечных лучей и солнца, дождя, влажного тумана окружающей среды.
3. Чтобы избежать пыли в грунте, пыли в окружающей среде.
4. аккумулятор должен быть помещен вдали от 0,5 м или более.
5. строго запрещено в пламенных, взрывоопасный газ средах, чтобы защитить от пламени и искры!
6. Температура окружающей среды-25 градусов-+ 50 градусов.
7. воздуха относительная влажность менее 85% (25 градусов plusmn 5 градусов).

Безопасность и защита:

Контроллер имеет солнечную энергию, контратаку, обратное подключение аккумулятора, батарею открытого замыкания, защиту от молнии, скорость ветра и функция защиты от перенапряжения.

Примечание: Защита от молнии относится к последнему уровню защиты, оборудованию, необходимое для подверженных воздействию молнии зон, необходимо использовать специальную многоступенчатую систему защиты от молнии устройство защиты от грозовых разрядов и т. д. если у пользователя есть это требование, необходимо увеличить соответствующую стоимость системы распределения и указать при заказе.
