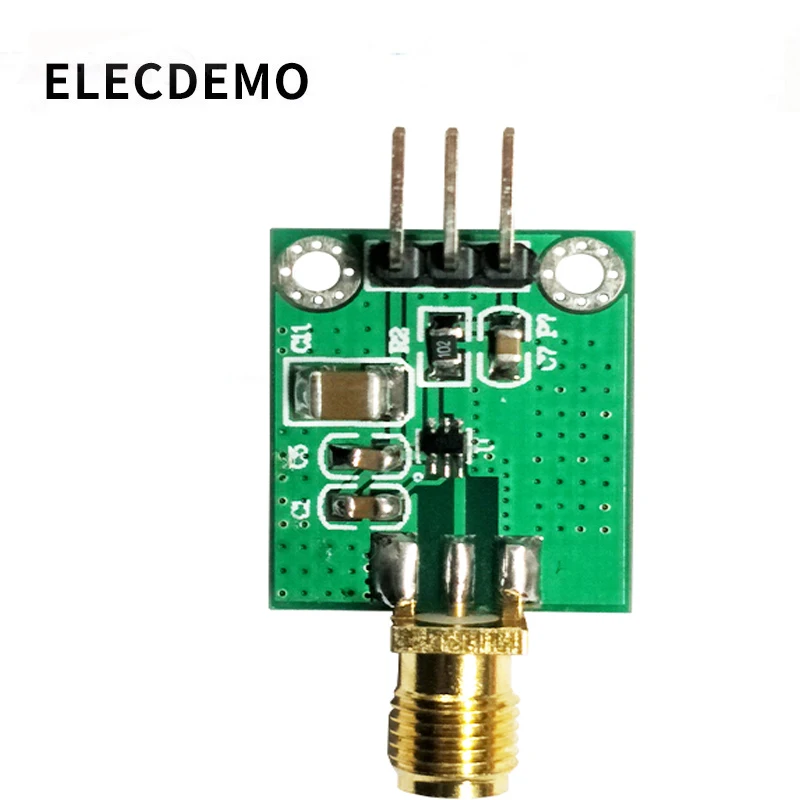

Модуль детектора мощности ADL5501 RF 50M 4G измеритель функция линейного обнаружения

Модуль детектора мощности ADL5501 RF 50M 4G измеритель функция линейного обнаружения

Основные характеристики:

ADL5501 подходит для простого измерения реальной мощности и сложной формы волны. Это устройство особенно подходит для измерения сигналов с высоким пиковым коэффициентом (среднее значение пика к корню), таких как CDMA-, CDMA2000W-CDMA-and сигналов на основе QPSK/QAM. Фильтры модуляции On-chip обеспечивают средние значения для большинства форм волны

ADL5501 модуль список доставки:

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и функция проста. Пожалуйста, объедините схему, предоставленную нашим магазином, и справочные экспериментальные условия, чтобы сделать соответствующую проверку функций.

(2) Детали основных параметров этого модуля находятся в деталях. Предоставляется только один принцип формата PDF, и инженерные документы не предоставляются. Пожалуйста, будьте внимательны к покупателю. Если у вас возникли проблемы с операцией, вы можете обратиться в службу поддержки клиентов.

(3) перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять источник питания и использовать ограничения, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию в ваш почтовый ящик

Параметры модуля

Модель модуля: ADL5501

Тип модуля: логарифмический детектор RF

Напряжение питания модуля: DC5V

Ток питания модуля: 1 мА

Форма входного сигнала: односторонний

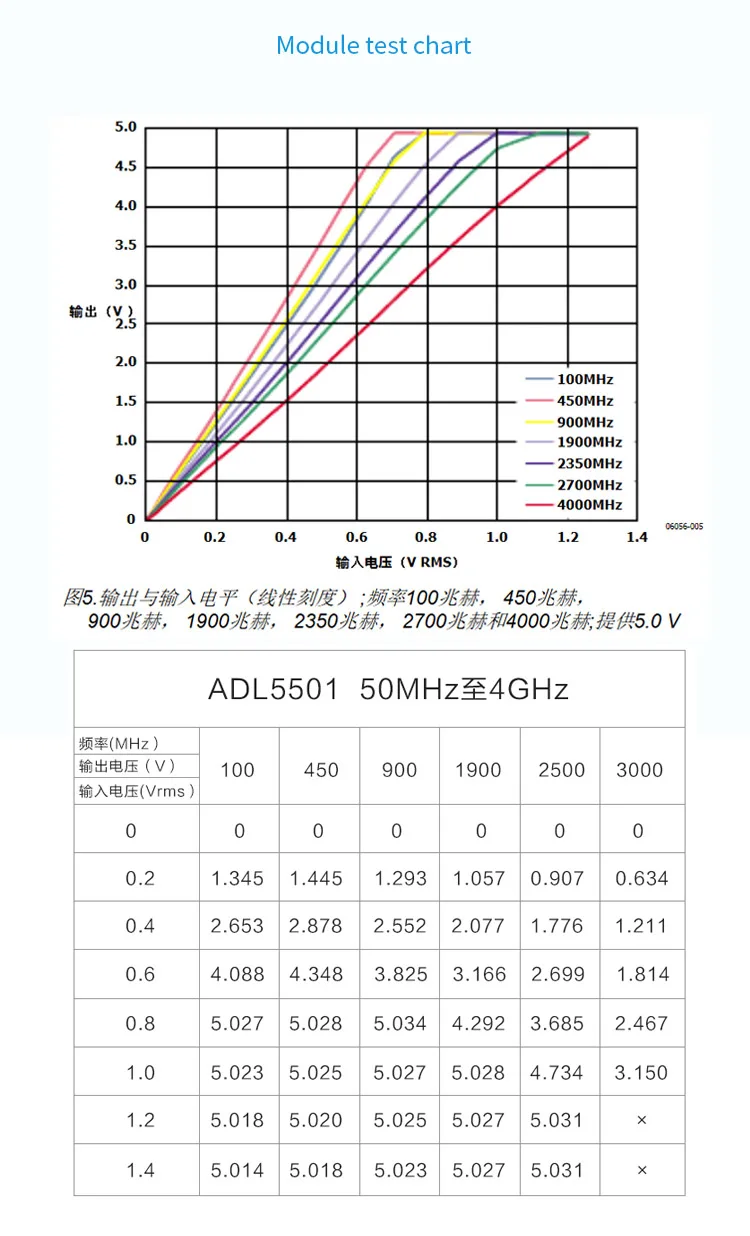

Диапазон входного напряжения: -25dBm-+ 15dBm

Диапазон входных частот: 50 МГц-4 ГГц; Из-за ограничений инструмента параметры выше 3G не измеряются

Входное сопротивление: 50 Ом

Выход Диапазон напряжения: 0,6 V-5V; Сюжетный выбирайте размер исходя из фактического измерения, поэтому допускается некоторое отличие между различными модулями

Характеристики входного сигнала: Входное внутреннее соединение переменного тока может быть непрерывной синусоидальной волной или импульсом. Цепь должна быть модифицирована для измерения пульса. Модуль по умолчанию для непрерывного среднего обнаружения.

Выходной ток: 2ма (макс.); Выход-это сигнал напряжения, как правило, без тока.

Динамический диапазон модуля: лучше, чем 30 дБ

Вес модуля: 4g

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 4g

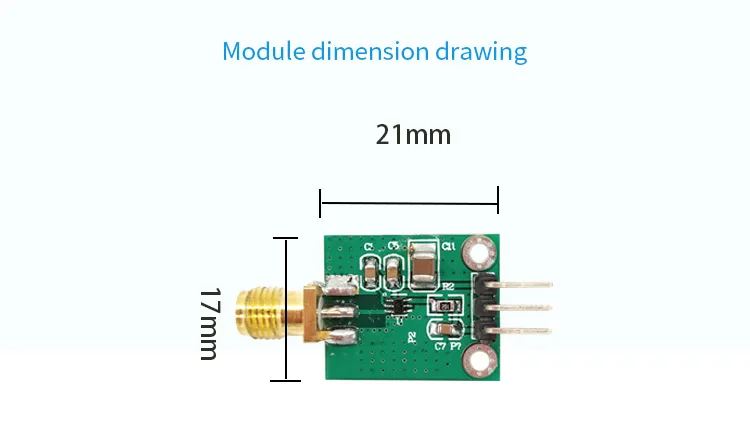

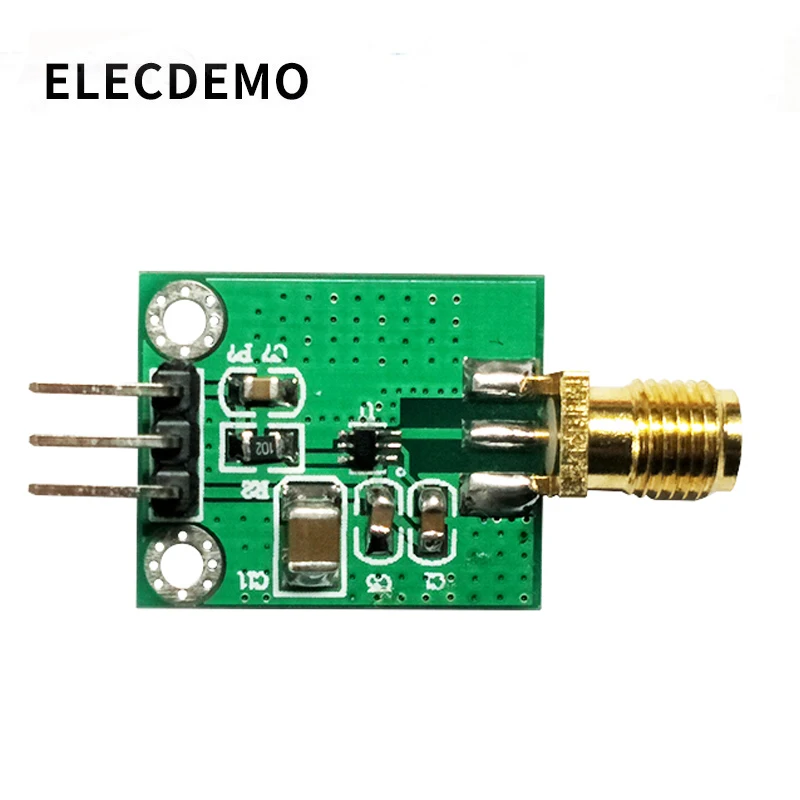

Спецификация модуля: 21*17*7 мм длина * ширина * высота-Размер печатной платы

Щит модуля: без защитной крышки

Факторы нагрева модуля: чрезмерное напряжение источника питания повреждает чип или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 85 ℃; Промышленный класс

Характеристики модуля: низкое энергопотребление, простая структура, легко калибруется

Применение: Измерение мощности передатчика, измерение прочности приемника и т. д.

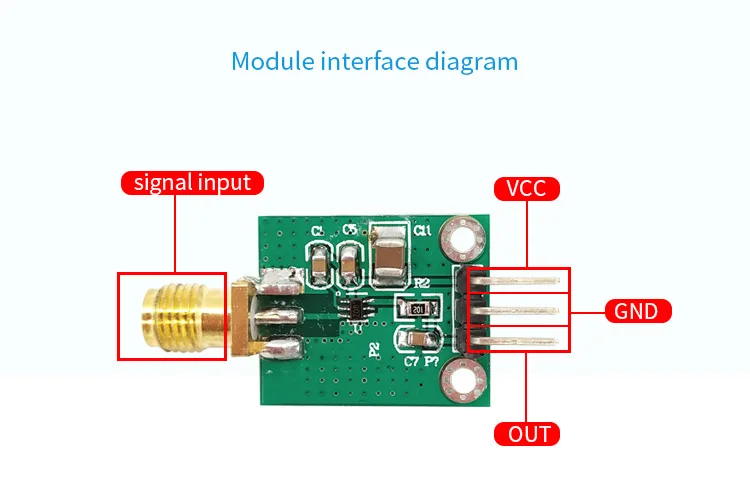

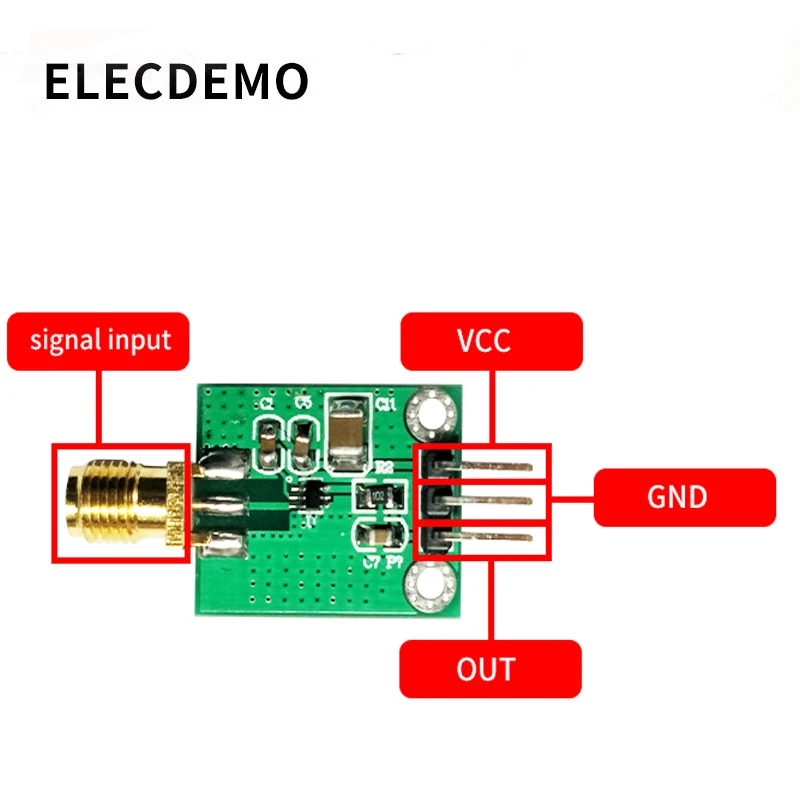

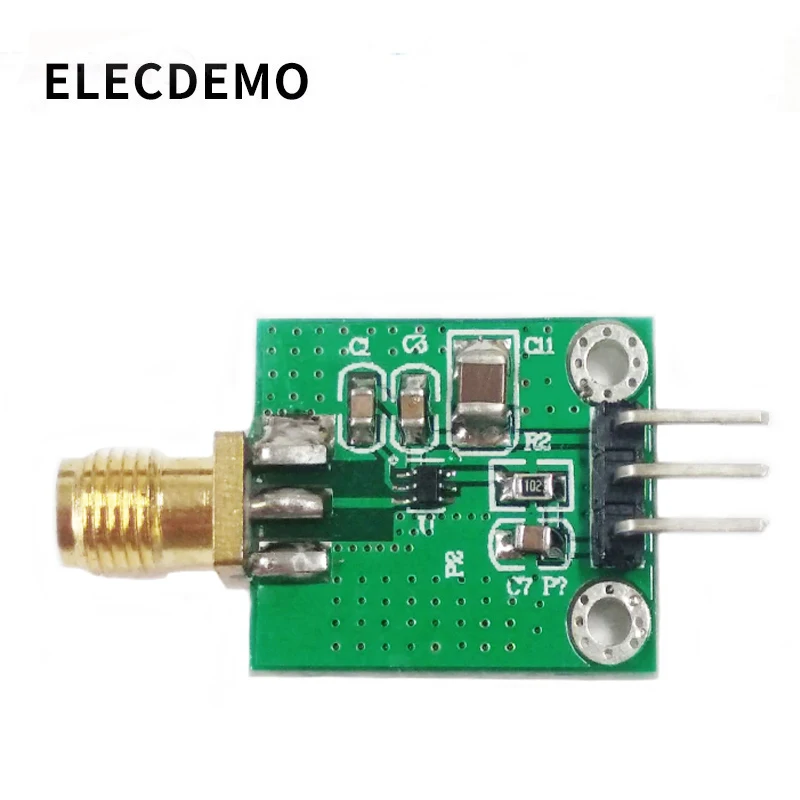

Тип интерфейса модуля: SMA вход сигнала, 2,54 pin выход и источник питания

Описание модуля

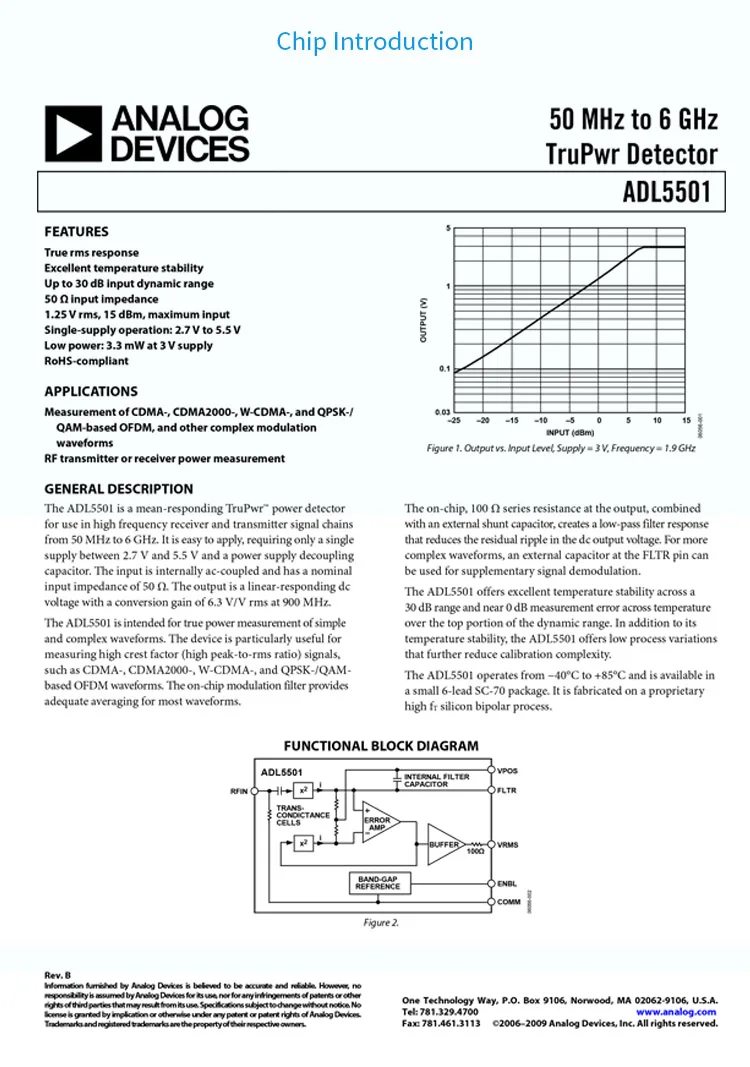

ADL5501-это средний датчик мощности отклика, от 50 МГц до 4 ГГц в высокочастотном приемнике и сигнальной цепочке передатчика. Это легко наносится, только требует источника питания напряжения между 2,7 V и 5,5 V, источника питания отделения конденсатор с алюминиевой крышкой. Входной сигнал внутренне переменного тока с зарядовой связью, с Номинальное входное сопротивление 50Ω, а выходная мощность линейно-реагирует на постоянного тока преобразование напряжения 6,3 V / Vrms при температуре не выше 900 МГц.

ADL5501 подходит для простых измерений истинной мощности и сложных форм волны. Устройство особенно подходит для измерения сигналов с высоким коэффициентом гребня (с высоким коэффициентом пика к rms), таких как CDMA-, CDMA2000-W-CDMA-и QPSK- / QAM-OFDM-формы сигналов на основе. Фильтр модуляции on-chip обеспечивает среднее значение, подходящее для большинства форм волны.

ВКЛ-чип, резистор серии 1000Ω на выходе, в сочетании с внешним байпасным конденсатором, создает остаточную пульсацию выходного напряжения постоянного тока, которая уменьшает реакцию фильтра низких частот. Для более сложных форм сигнала внешний конденсатор FLTR pin может использоваться для дополнения демодуляции сигнала. ADL 5501 обеспечивает отличную стабильность температуры в диапазоне 30 дБ и около всей температуры 0 дБ погрешность измерения в верхней части динамического диапазона. В дополнение к своей температурной стабильности, ADL5501 имеет низкие технологические вариации, которые еще больше уменьшают сложность калибровки.

Особенности:

Меры предосторожности при использовании модуля

(1) Максимальная входная мощность модуля детектора составляет + 15 дБм, а динамический диапазон детектора-40 дБ.

(2) выходной терминал модуля и источник питания являются штыревыми соединителями. Когда питание включено, оно должно соответствовать VCC и GND. Модуль не имеет индикатора питания, поэтому убедитесь, что он соответствует, а затем включен; Избегайте повреждения чипа или модуля.

(3) модуля малой мощности модуля, и источника питания не превышает 5,5 V.

(4) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(5) рекомендуется использовать интерфейс SMA для входного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму, что делает измерение неточным.

(6) ответ и динамический диапазон модуля детектора на разных частотах будут отличаться, и существуют различия между различными модулями. Это нормальное явление, а не проблема модуля.

Часто задаваемые вопросы

В: я купил 3 модуля, и выходное напряжение отличается при одном и том же тестовом состоянии. Это нормально?

О: существуют индивидуальные различия между модулями. Фактическая Таблица размеров является типичной, поэтому конкретные параметры подлежат фактическому измерению.

В: Могу ли я сделать быстрое обнаружение или демодуляцию?

О: модуль может выполнять быстрое обнаружение или демодуляцию.
