PT 5216 (50 МГц 16KVp p) датчик высокой пропускной способности с высоким уровнем

PT 5216 (50 МГц 16KVp p) датчик высокой пропускной способности с высоким уровнем

PT-5216 (50 МГц, 16KVp-p) датчик высокой пропускной способности с высоким уровнем дифференциал напряжения

Модель

PT-5216

Полоса пропускания (50Ω load-3Db)

50 МГц

Входное дифференциальное напряжение (DC + AC пик к пику)

16KV

Входное дифференциальное напряжение AC/RMS

5650 V

Коэффициент ослабления (Переключаемый)

× 20, ×200. ×2000

Входное сопротивление (между входом)

30 мОм/1.5PF

Шум (при нагрузке 50 Ω)

≤2mV rms

Точность

≤±2%

Макс. Выход

≤±4V

Вход сопротивление

50Ω

Мощность питания

9В/35mA

Измерение

220x85x30 мм

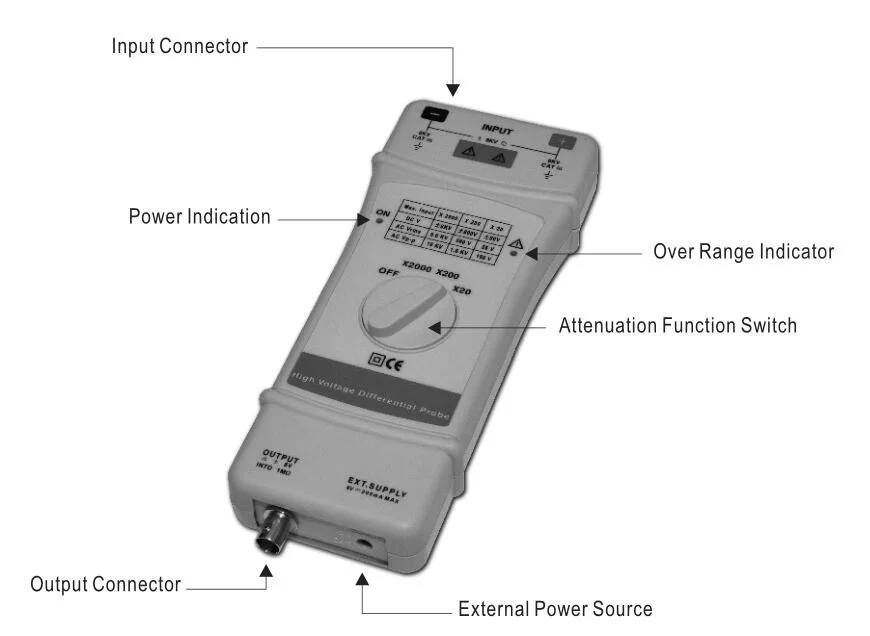

Передняя панель:

Особенности

 ■PT-5216 дифференциальный датчик напряжения обеспечивает безопасное средство измерения плавающих потенциалов для всех моделей осциллографов неполной безопасности.

 ■Он преобразует высокое дифференциальное напряжение (1616 кв) в низкое напряжение (4,0 в) со ссылкой на землю для отображения на осциллографе. Он разработан специально для использования высокого напряжения. Частота до 50 МГц.

 ■Видеовыход BNC предназначен для работы на входе с сопротивлением 1 МОм. Это 2 раза 50ом.

 ■PT-5216 может видеть более точное измеренное тестовое напряжение от DMM. (Точность осциллографа 3%, и DMM 10 раз).

Метод работы

■Подключите к BP-366N и BP-266N (или BP-276N), чтобы PT-5216 вход и разместить BP-266N (BP-276N) на цепи, которая будет протестирована.

■Подключите BP-250 и PT-5216 выход и подключите к осциллографу.

■При необходимости Отрегулируйте вертикальную нулевую регулировку осциллографа.

■Выберите Коэффициент ослабления * и вертикальное отклонение осциллографа в соответствии с приведенной ниже таблицей преобразования.

■NB: свет питания должен включаться.

Таблица преобразования дает реальное вертикальное отклонение.

Затухание

Максимальный диапазон входного напряжения (пик постоянного тока + переменного тока)

AC RMS

Максимальное входное напряжение

Компьютерной визуализации данных

Максимальное входное напряжение

X 2000

16KVp-p

5,6 KVrms

± 8KV

X 200

1.6KVp-p

560 Vrms

± 800 V

X 20

160Vp-p

56 Vrms

± 80 V
