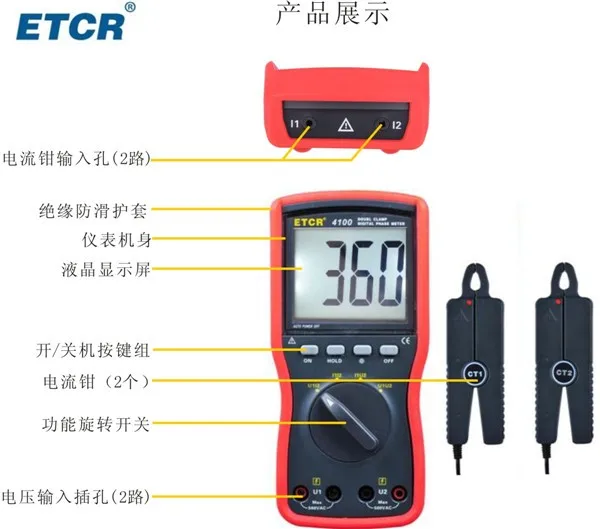

Характеристики продукта

1. Измерьте фазу между двумя напряжениями, между двумя токами и между напряжением и током непосредственно, когда цепь под тестом не открывается. Дискриминирует трехфазную фазу, трансформаторную проводку, индуктивную и емкостную цепь, тестирует вторичную цепь и автобусную дифференциальную систему защиты, считывает фазовую связь между КТ групп дифференциальной защиты, и проверьте правильность соединения ватт-часов или нет.

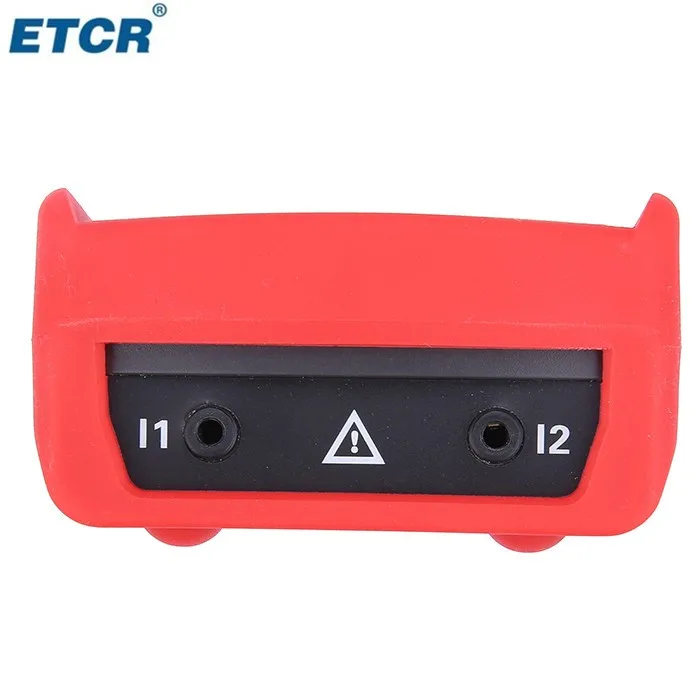

2. трансформатор напряжения и токовый зажим используются для входа. В машине нет высокого напряжения. Два входа полностью изолированы и безопасны.

3. тока зажимные губки длинные и тонкие, которые подходят для измерения в местах с плотным расположением проводов.

4. тестовая линия изготовлена из специальных силовых кабелей, с защитой изоляции для пирсинг пупка и крокодиловый зажим.

5. изолирующая противоскользящая оболочка.

6. ЖК-экран, белая подсветка экрана, дисплей с первого взгляда. Высокая точность, высокая стабильность, низкое энергопотребление, простота в использовании.

Технические характеристики

1. базовые условия и условия работы

Влияние Кол-во

Данное состояние

Рабочие условия

Примечания

Температура окружающей среды

23 C + 1 c

-10 ~ 40 C

Влажность окружающего воздуха

40%-60%

<85%

Сигнала

Синусоида

Синусоида

Бета-= 0,05

Частота сигнала

50 Гц + 1 Гц

45 Гц ~ 65 Гц

Инструмент рабочее напряжение

9 в + 0,1 в

9 V + 1 V

Внешнее электрическое поле и магнитное поле

Следует избегать

Расположение измеряется проводник

Приблизительное геометрическое центровое положение измеренного провода на зажиме

2. ОБЩАЯ СПЕЦИФИКАЦИЯ

Гонг Нэн

Различное тестирование фаз и фаз; трансформаторная группа, Индуктивная и емкостная схема

Источники питания

DC9V сухой щелочной элемент (1,5 V AA * 6)

Количество и расстояние

0 ~ 360 градусов

Разрешающая способность

+ Жесткий диск на 1 градусов

Фазовая ошибка при исходных условиях

+ Жесткий диск на 1 градусов

Фазовая ошибка в условиях работы

10 мА ~ 20А + 3 и ниже 10 мА + 6.

Диапазон амплитуды измеренного сигнала при измерении фазы

При измерении фазы U1-U2: 30 V-500 V

Фаза измерительного I1-I2: 10mA-10.00A

При измерении фазы U1-I2 или I1-U2: 10 V-500 V, 10 ma-10.00a

Инструмент высокое качество

1140 г (с батареей)

Размер инструмента

Длина, ширина и толщина: 196 мм x 92 мм x 54 мм

Размер челюсти

Phi 8 мм

ЖК-дисплей Размер

70 мм * 62 мм

ЖК-дисплей дисплей домена

64 мм * 54 мм

Частота дискретизации

Около 3 раз/сек.

Режим отображения

ЖК-дисплей, функция подсветки белого экрана, подходит для темных мест

Хранение данных

Нажмите удерживающий ключ, чтобы сохранить данные в тесте, и "DH" Символ дисплея

Автоматическое отключение

Через 15 минут прибор автоматически отключается, чтобы уменьшить потребление батареи.

Напряжение обнаружения

Когда напряжение батареи меньше 7,8 В ~ 8 в, низкий символ напряжения батареи означает, что аккумулятор должен быть заменен.

Тесты длина линии

1,5 м

Токовые клещи длина

2 м

Рабочая температура и влажность

-10 ~ 40 ниже 80% Rh

Температура и влажность при хранении

-10 ~ 60 ниже 70% Rh

Вход сопротивление

Входное сопротивление цепи напряжения: 1 м

Входное сопротивление напряжения U1U2 измерение фазы 40 K

Давление сопротивления

Синусоидальное напряжение переменного тока выдерживает 1000 В/50 Гц между контуром прибора и внешней оболочкой длится 1 минуту; синусоидальное напряжение переменного тока выдерживает 500 В/50 Гц между двумя входными клеммами напряжения составляет 1 минуту.

Абсолютная маржа

Схема инструмента (> 10 м) между внешней оболочкой и двумя входными клеммами напряжения

Вывод: Строительство

Двойная изоляция

Работа * потребляемая ____________

Включите подсветку максимум около 35 мА, и батарея работает около 15 часов непрерывно.

Выключите подсветку, инструмент потребляет около 5 мА, и батарея работает около 100 часов непрерывно.

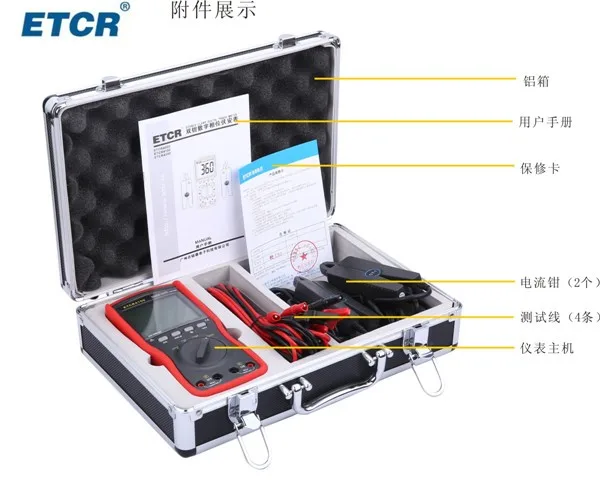

Случайное вложение

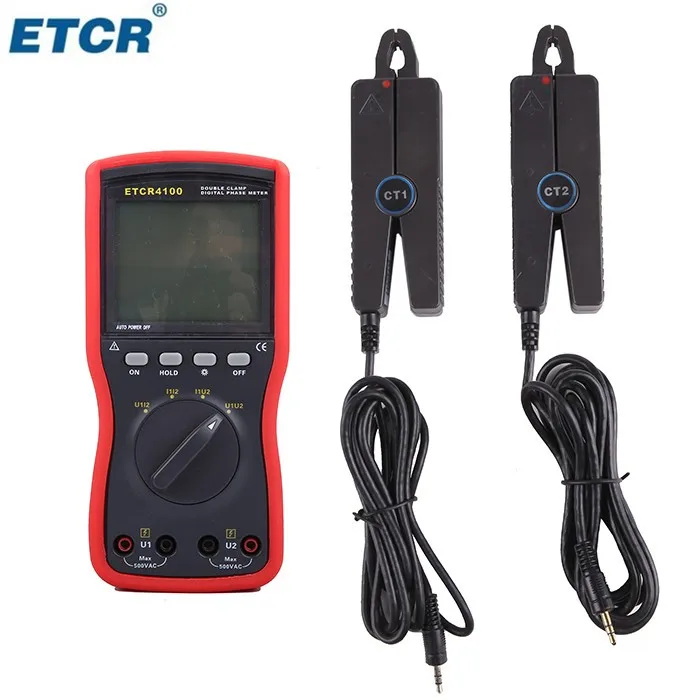

Хост: 1 шт; токовые клещи: 2 шт.; Тесты линия: 4 шт.; Батарея LR6: 6 секций; инструментальный ящик: 1 шт
