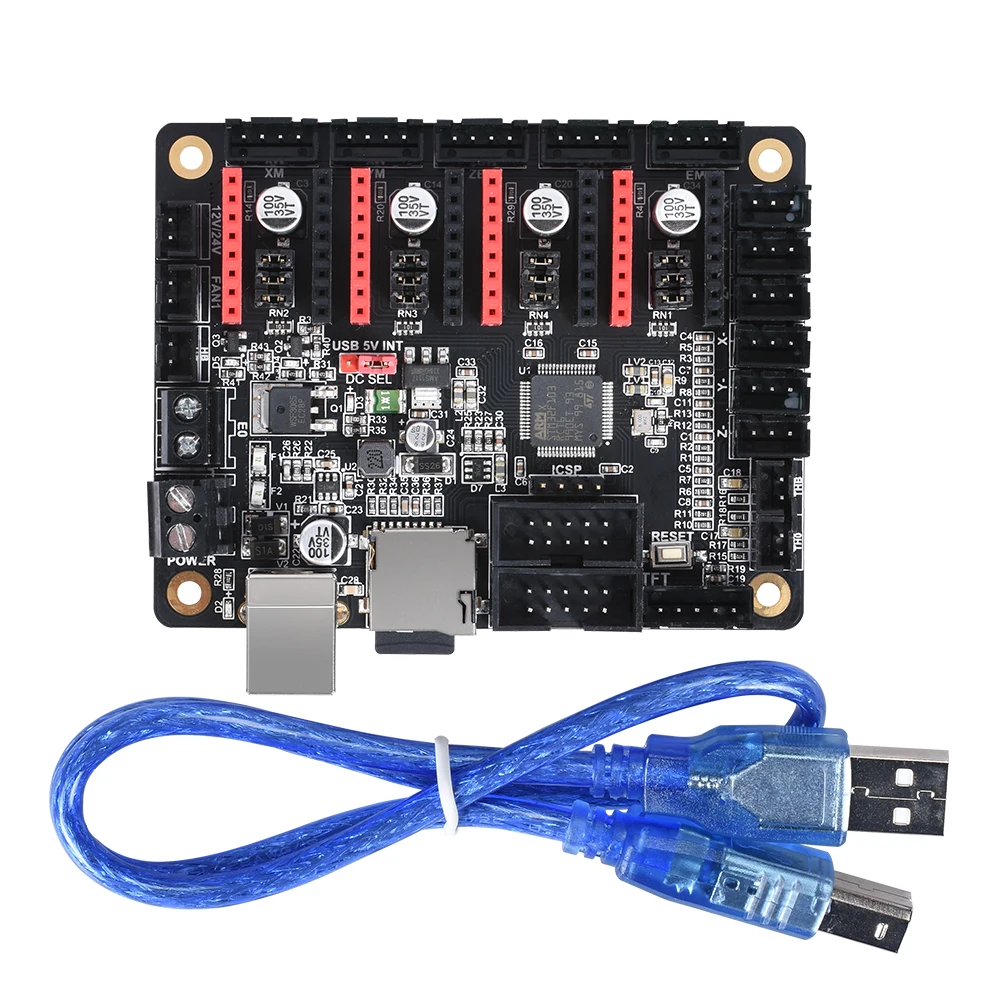

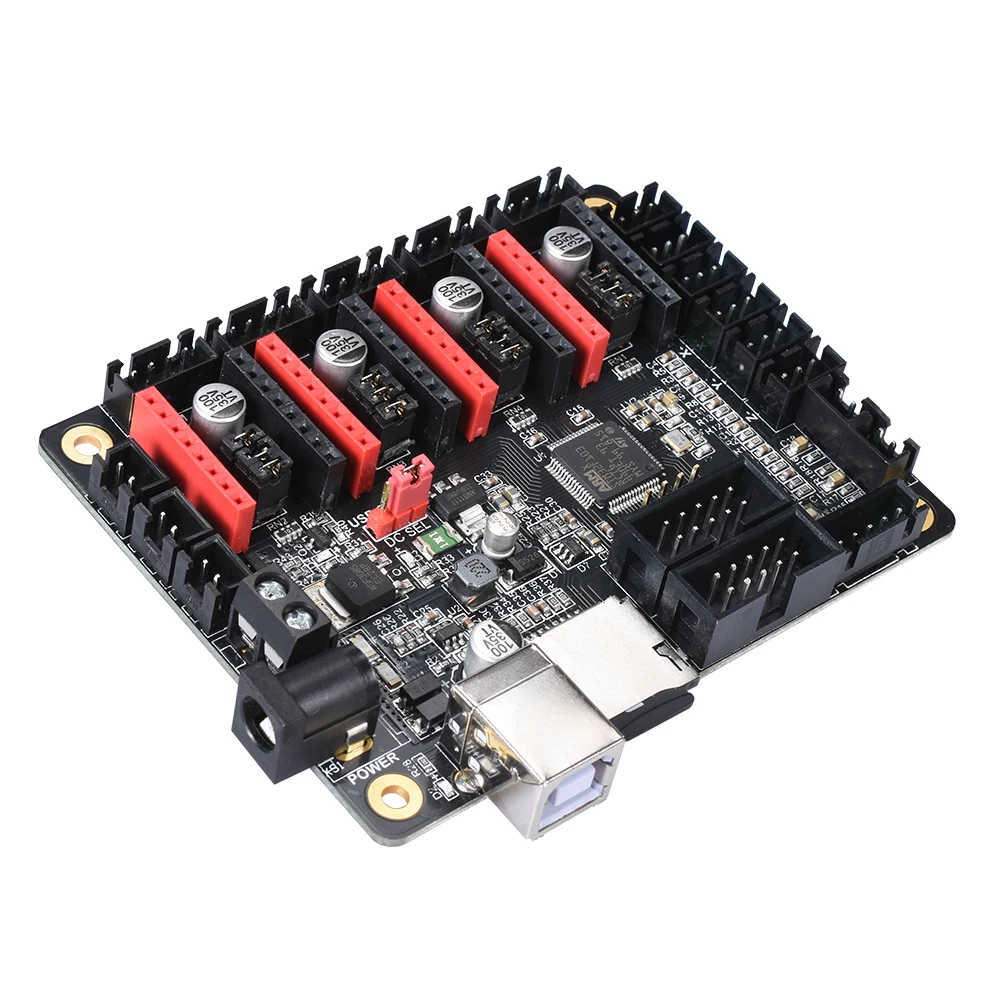

Материнская плата BIGTREETECH SKR-mini-V1.1-это очень экономичная материнская плата для 3D-принтера, разработанная компанией ShenZhen BigTree Technology CO.,LTD Команда 3D печати, особенно подходит для любых мини 3d принтеров.

32 битSKR-mini-V1.1Для 3D принтер строителей и тех, кто хочет обновить запасы шумный и медленный 8 бит плата.

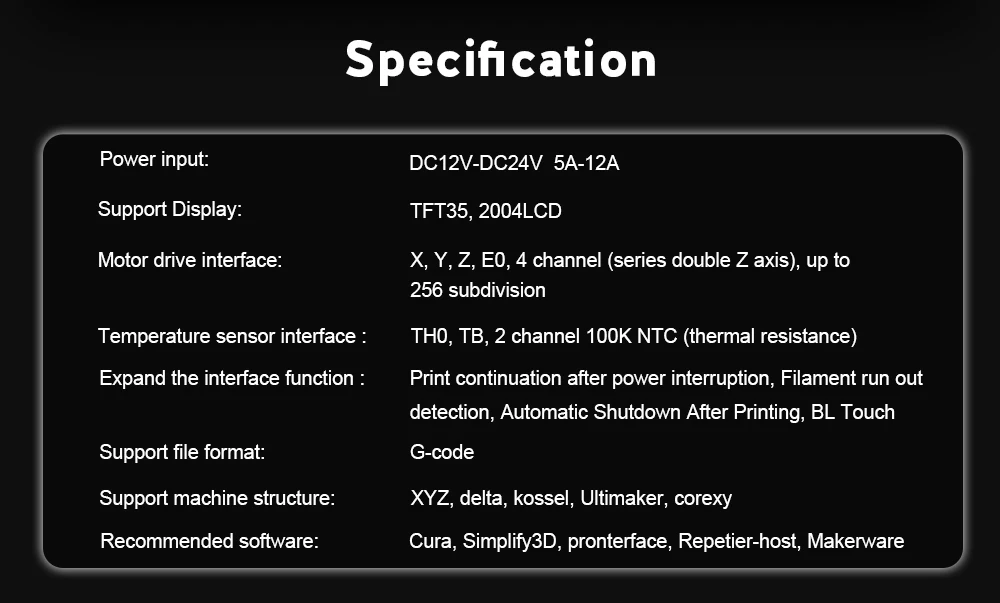

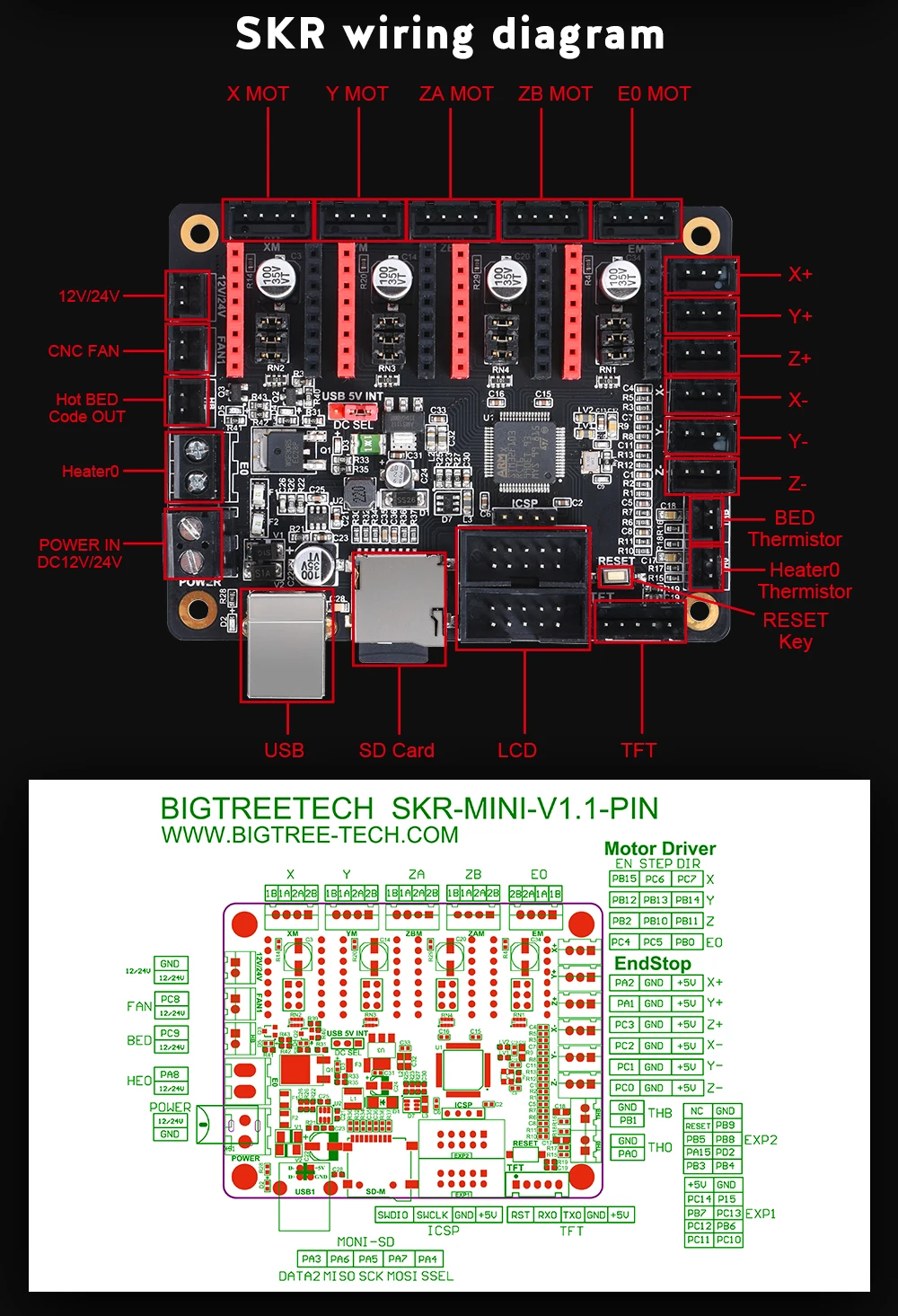

Более подробная информация о SKR mini V1.1 Спецификация:

//www.dropbox.com/s/5t5gphzxa701f0l/SKR-mini-V1.1%20manual.docx?dl=0

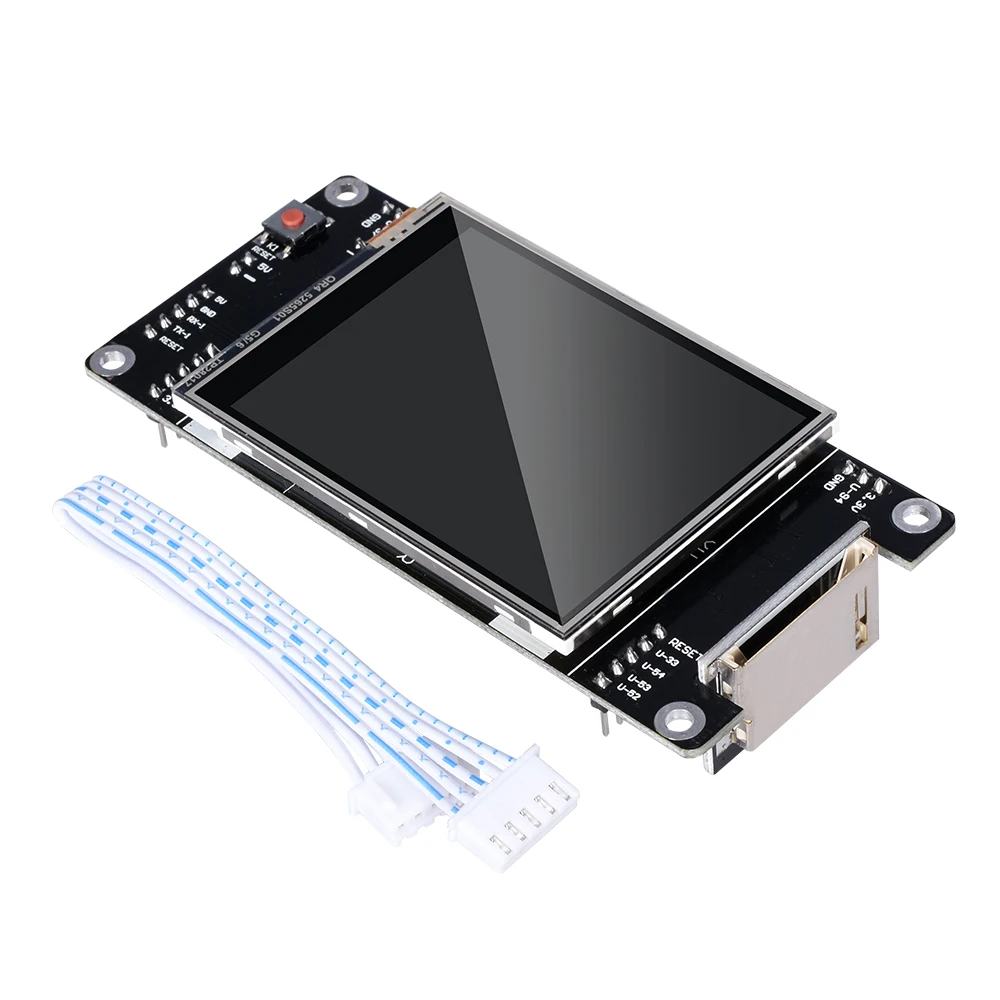

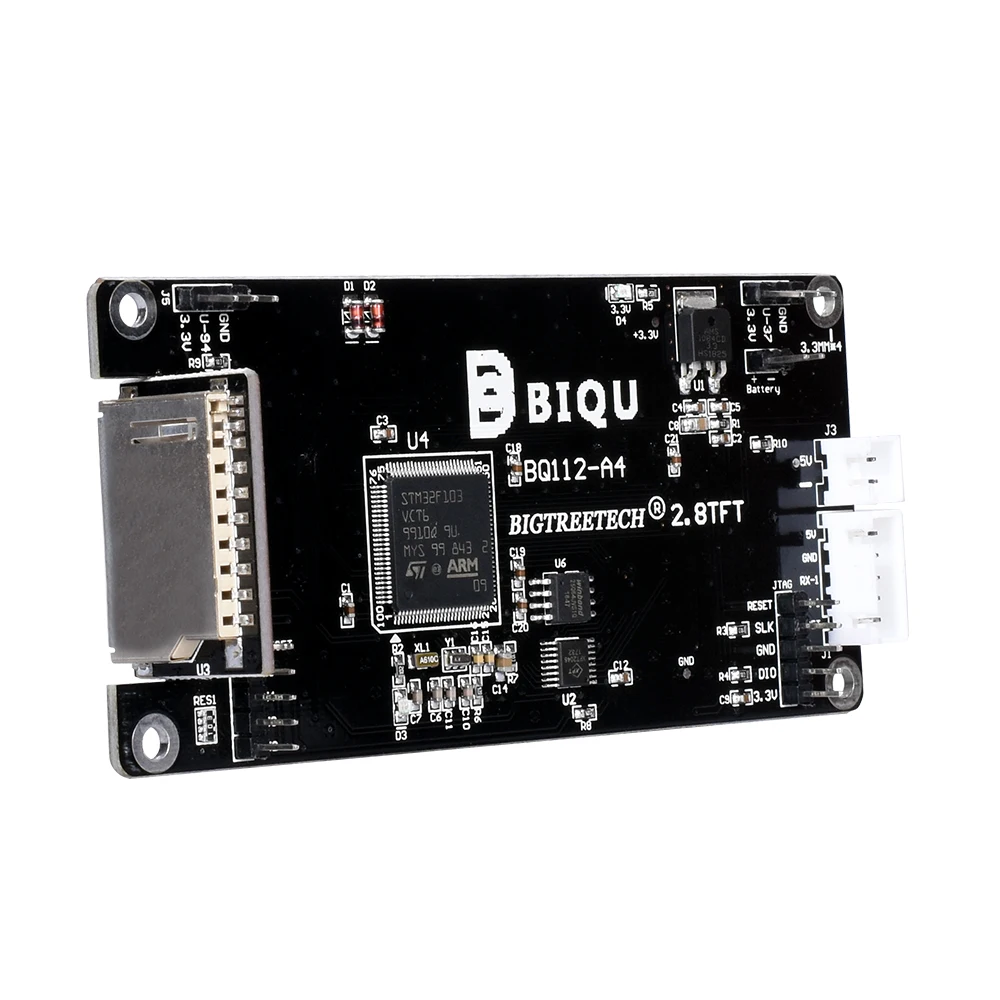

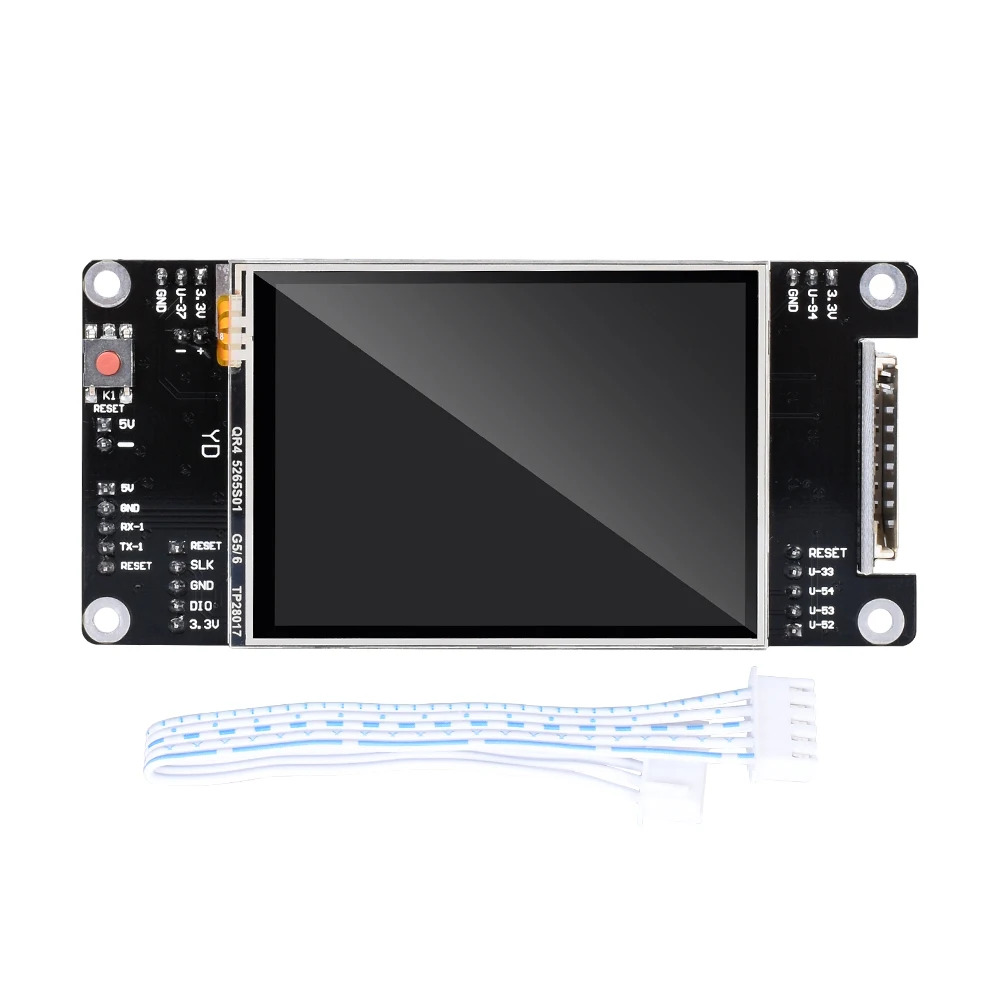

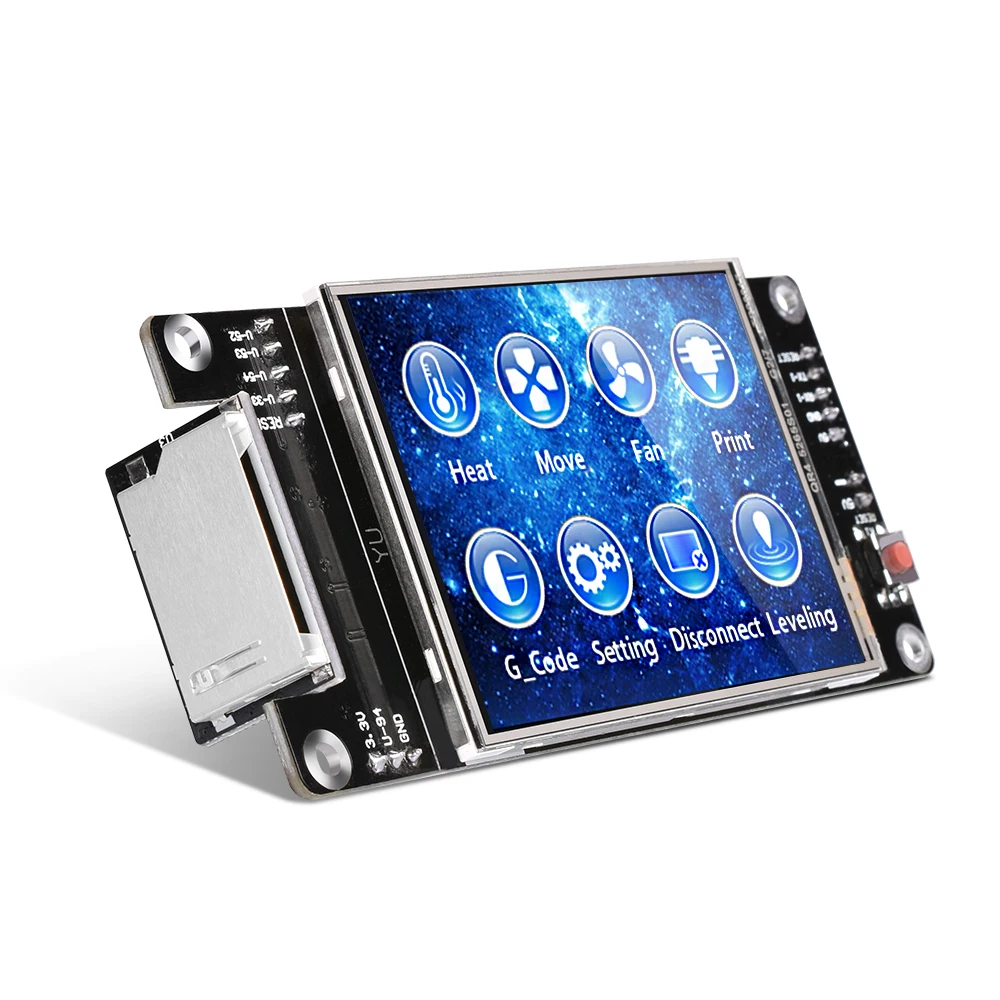

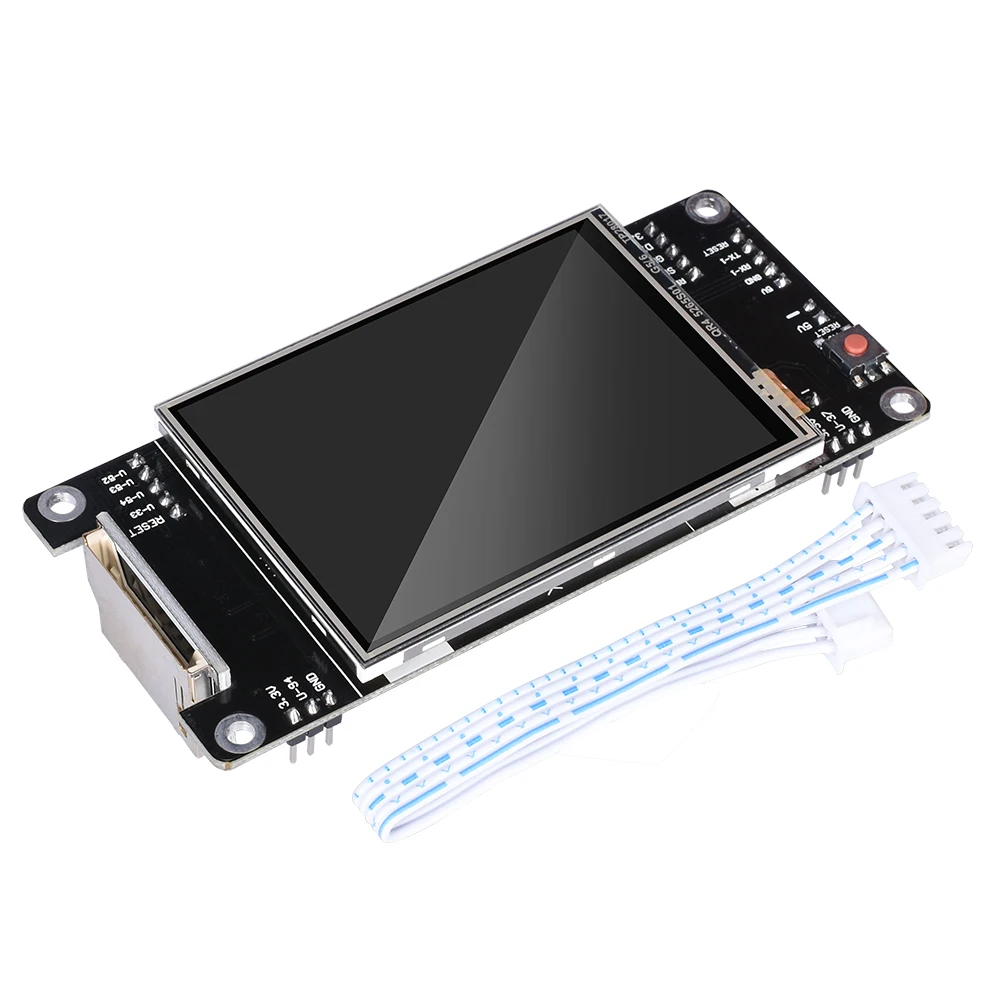

BIGTREETECH 2,8 дюймовый сенсорный экран

Особенности:

Этот модуль является универсальным TFTLCD модулем. Он принимает новый ЖК-модуль и оригинальный сенсорный экран. Он обладает высокой производительностью и доступен по цене.

1,16 битный цвет (65000 цветов) Поддержка дисплея

2. Высококачественная подсветка, хорошая яркость подсветки и низкая мощность

3. Высокое качество, высокая чувствительность и высокая линейность

4. Заказной желтый медный штыревой разъем, красивый и прочный

Параметры:

1. ЖК-дисплей Размер: 2,8 дюймов

2. Площадь дисплея: 57,6 мм * 47,2 мм

3. Разрешение: 320*240 (RGB)

4. Рабочее напряжение: 3,3 V или 5V

5. Подсветка напряжение: 3,3 V

6. Тип сенсорного экрана: резистивный, стеклянный сенсорный экран

Обратите внимание:

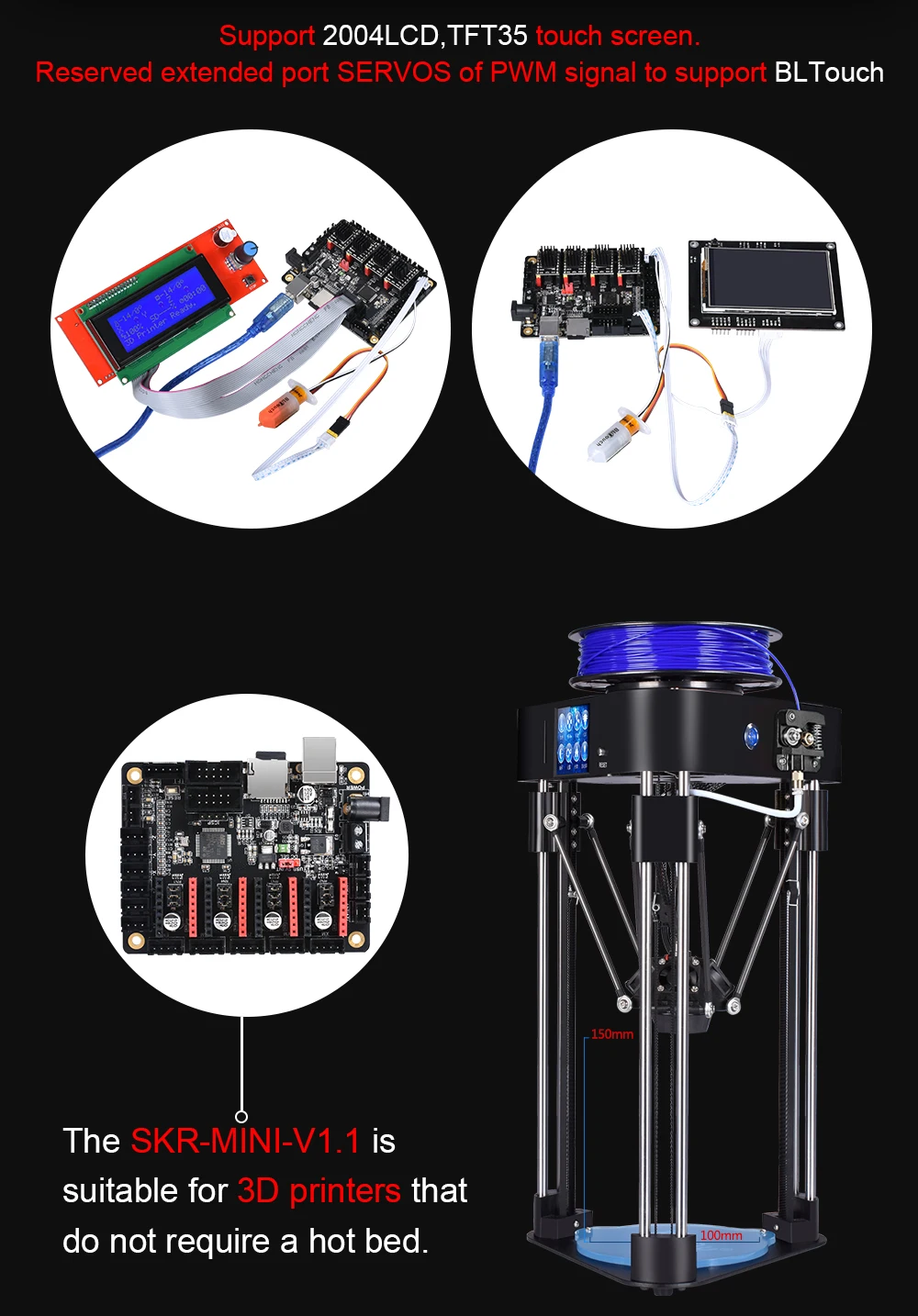

1. TFT 28 оснащен типом принтера, которыйНе имеет очаг.

2. Подходит для BIQU маг основная плата принтера заменить

3. Мини-плата SKR при подключении к тепловой кровати можно использоватьВнешний удлинитель мохТрубка. Но вы не можете использовать с сенсорным экраном TFT 28.

На тонкопленочных транзисторах на тонкоплёночных транзисторах 35 может быть поддержка тепла кровать требуют:

Https:/store/product/BIGTREETECH-TFT35-V1-0-control-panel-3-5-inch-full-color-touch-screen-LCD-compatible/2661104_32802428988.html?spm=2114.12010612.8148356.1.6c6032de3a10o1

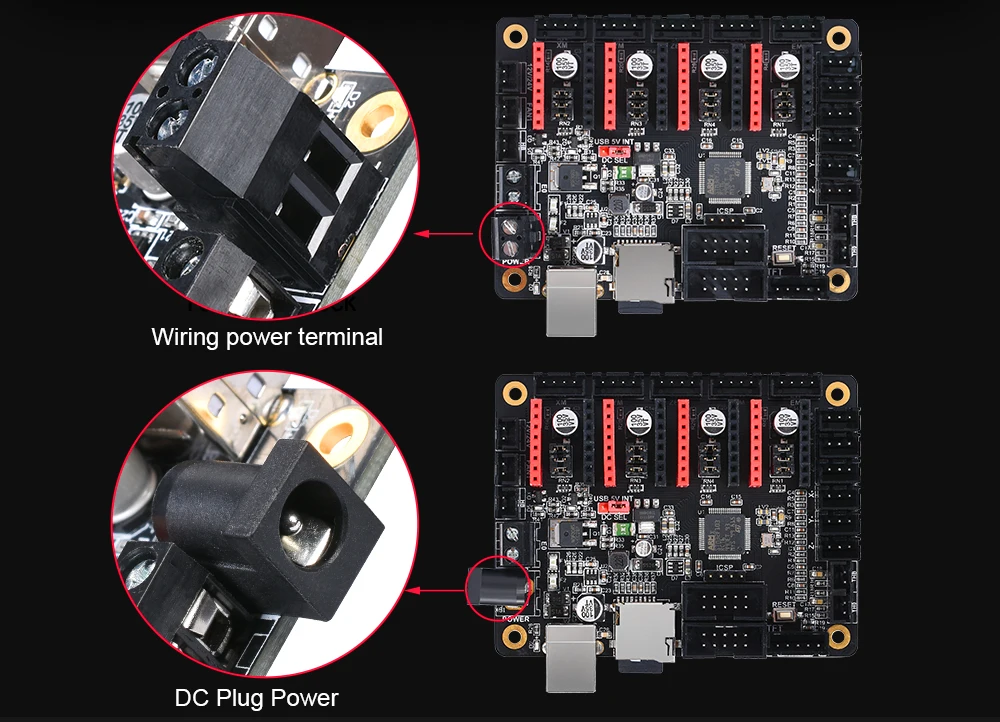

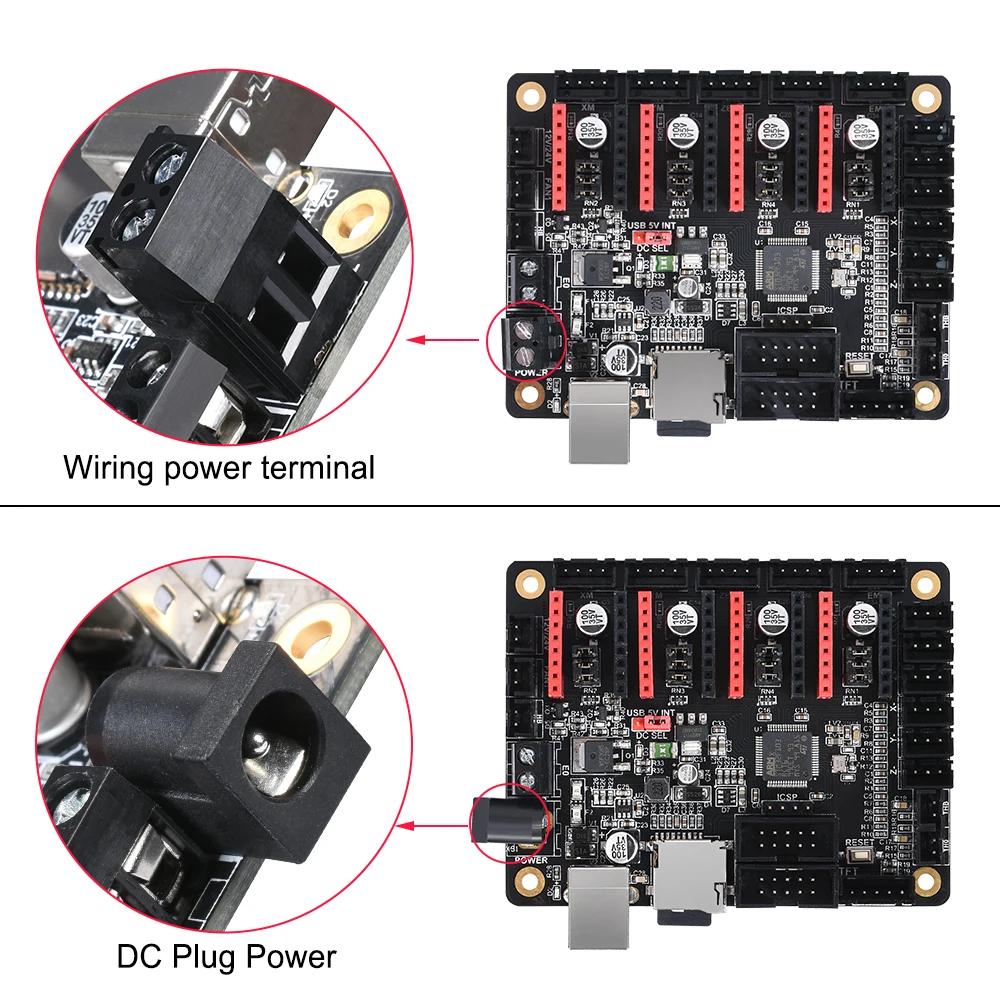

Есть две версии, которые можно выбрать на мини-плате SKR.

(1). Разъем постоянного тока терминал + USB кабель (2). Порт питания терминал + USB кабель

Тип 1:

1 шт. * порт постоянного тока + мини-терминал SKR/1 шт. + сенсорный экран 1PCTFT28

Тип 2:

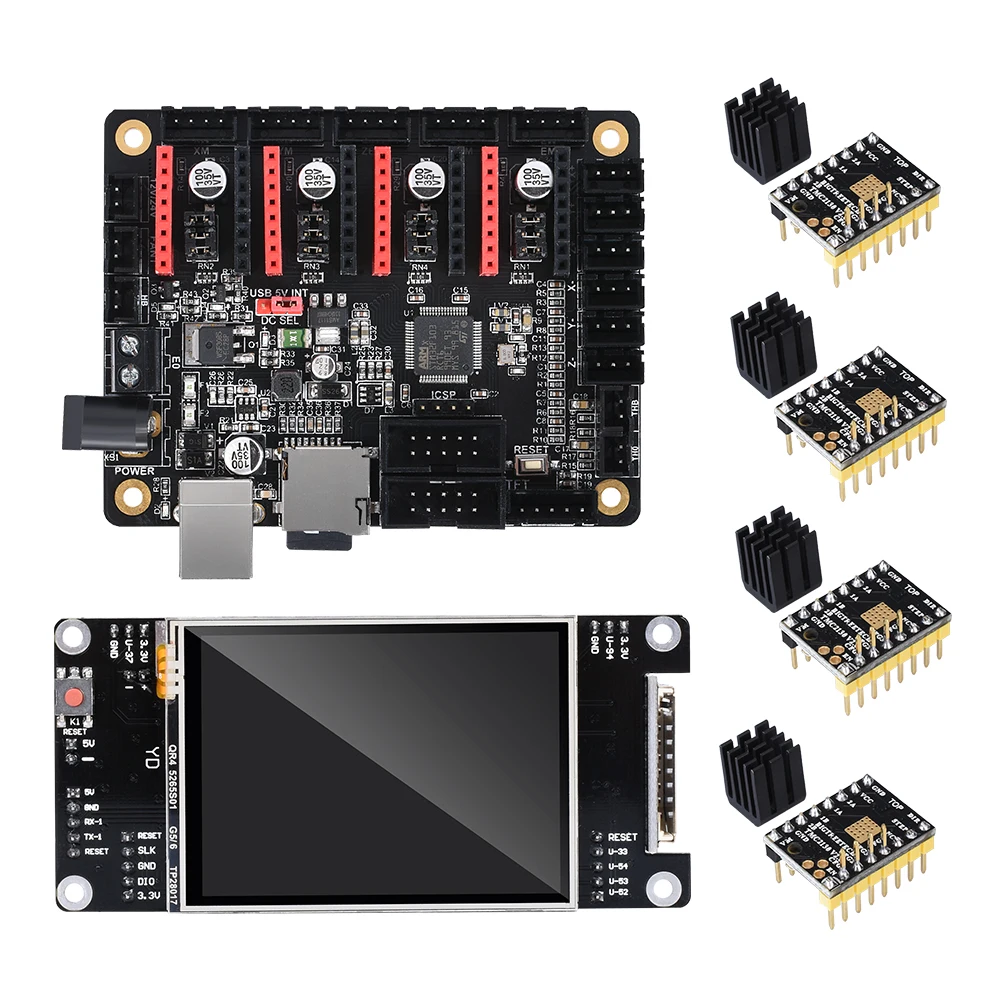

1. 1 шт. * порт постоянного тока + SKR mini + 4 шт. A4988 /4 шт. DRV8825 /4 шт. TMC2100/ 4 шт. TMC2208 / 4 шт. TMC2130 DIy /4 шт. TMC2130 SPI (с кабелем) + 1 сенсорный экран TFT28

Тип 3:

1 шт. * терминал порта питания + SKR mini + 4 шт. A4988 /4 шт. DRV8825 /4 шт. TMC2100/ 4 шт. TMC2208 / 4 шт. TMC2130 DIy /4 шт. TMC2130 SPI + TFT28 сенсорный экран

Примечание:

1. Материнская плата 5V SEL должна быть подключена к INT и + 5V pins. (это вы должны иметь блок питания 12V-24V для питания материнской платы для печати).

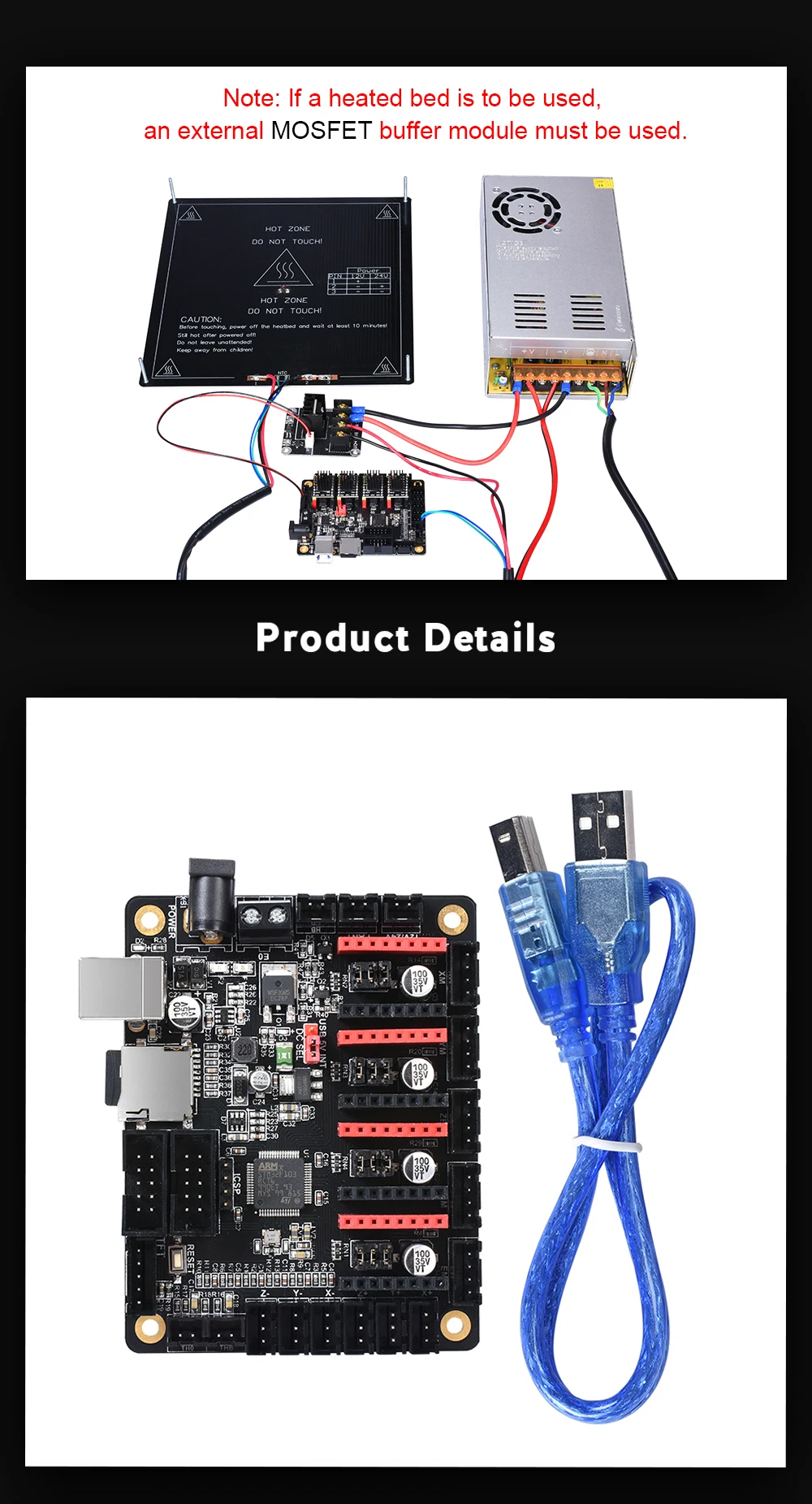

2.Если материнская плата должна использовать функцию горячей кровати, она должна быть подключена к модулю расширения горячей кровати MOS. Основная плата не может быть непосредственно использована функцией горячей кровати. (Я думаю, вы должны подчеркнуть этот раздел)

3. Имя файла прошивки на sd-карте не может быть изменено (включая капитализацию);

4. Процесс монтажа и подключаемого модуля в области строительства промышленных процесса должна осуществляться отключении питания. Убедитесь в том, что правильное подключение провода и правильный вставки накопителя может быть включен, чтобы предотвратить неправильное. Потому что материнская плата и драйвер будут гореть, что приведет к ненужным потерям.

5. Заводская прошивка поддерживает экран LCD2004, но не поддерживает экран LCD12864; firmwares полностью открытый источник, и способные пользователи могут отлаживать себя и общаться с нашей компанией. Добро пожаловать в harass!

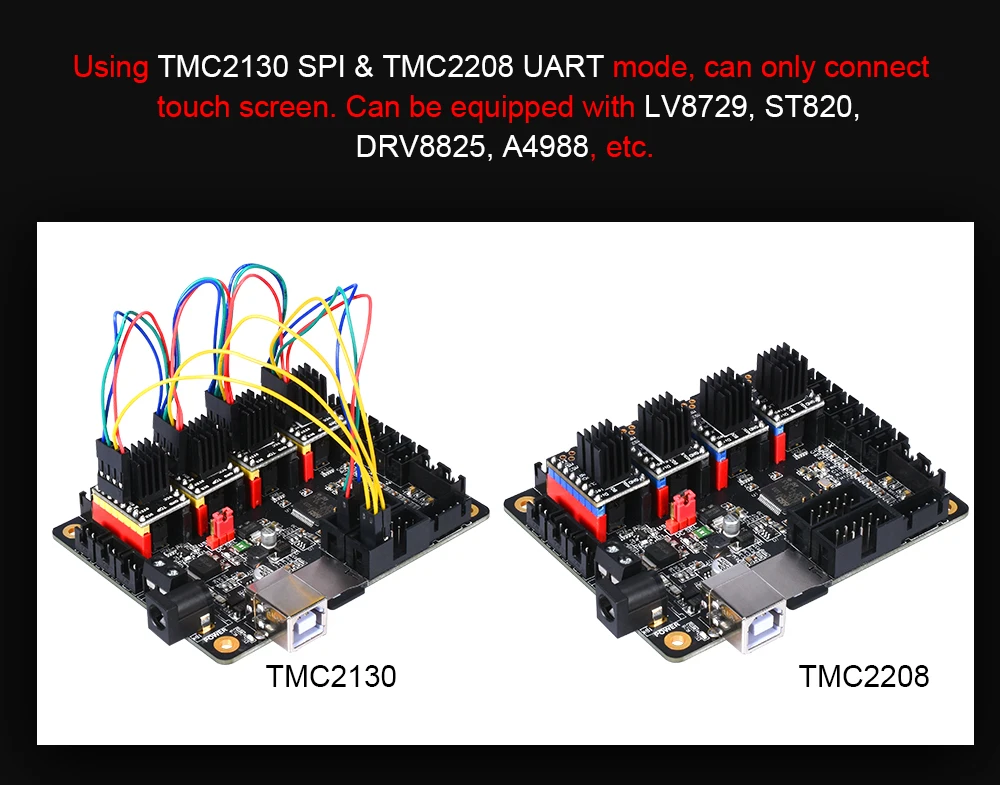

6.Если вы хотите использовать режим TMC2208 UART/TMC2130 SPI, вы можете использовать только сенсорный экран TFT35/TFT28.

7.Если вы хотите использовать TMC2208 шаг/DIR , TMC2130 шаг/DIR режим, вы можете использовать 2004 LCD.

8.Что бы вы ни использовали TMC2208 UART / TMC2130 SPI режим на SKR mini, вам нужно использовать кабель.
