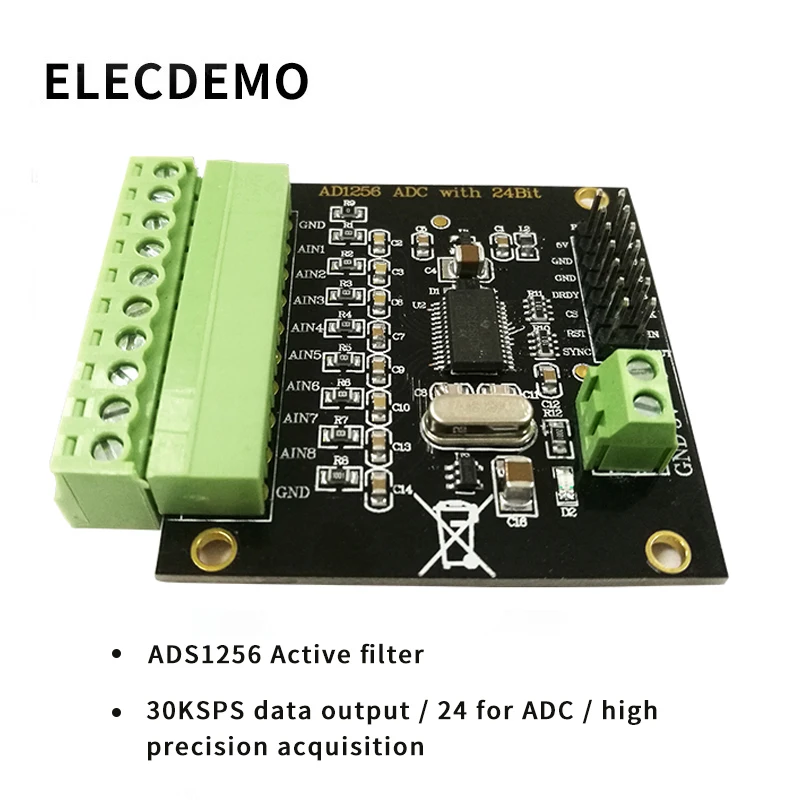

Модуль ADS1256 24 битный ADC AD высокоточная карта сбора данных аналоговый в цифровой

Модуль ADS1256 24 битный ADC AD высокоточная карта сбора данных аналоговый в цифровой

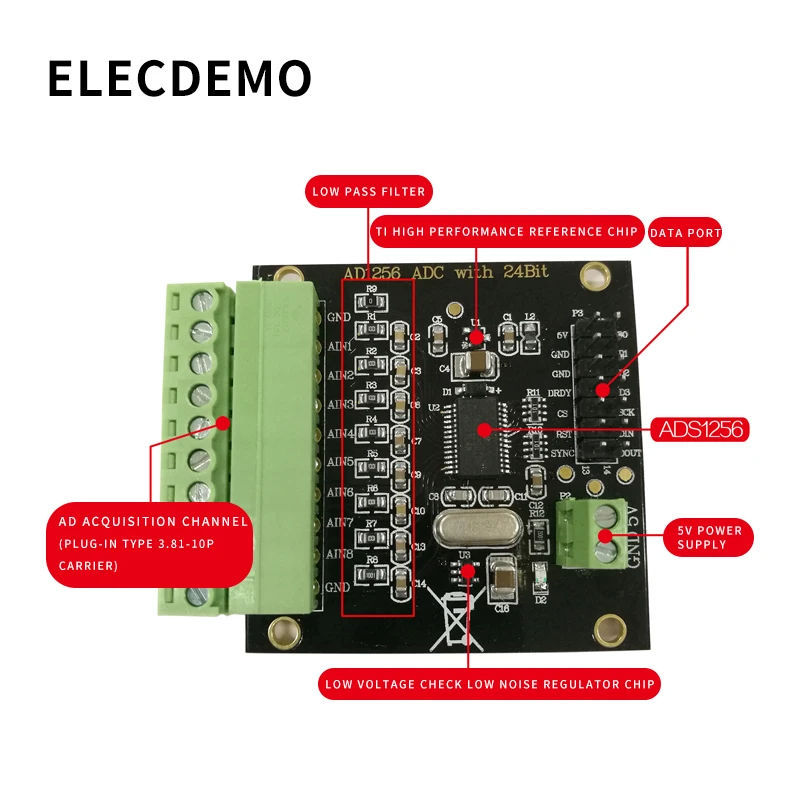

Основные характеристики:

Модуль имеет разрешение 24-бит и 23-бит без шума. Чип регулятора с низким вылетом, низким уровнем шума и высокоэффективным эталонным чипом обеспечивает стабильную выходную мощность модуля. Это очень надежный с низким уровнем шума 24 бит AD конвертер в том числе программируемый цифровой фильтр и четвертый-заказ-modulator△-& сумму.

Модуль доставки ADS1256

Физический модуль, схема PDF, стандартный исходный код, послепродажная техническая поддержка, Электростатическая упаковка для пакетов, ударопрочная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Пожалуйста, выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании со схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на детальной страничке, на которой представлена информация в формате PDF о модуле и исходном коде рутины; Инженерные файлы не представлены, пожалуйста, убедитесь, что покупатель, если есть проблемы в эксплуатации, вы можете проконсультироваться со службой поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную информацию на страничке этого модуля, чтобы понять источник питания и ограничение использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) модули нашего магазина гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули должны быть протестированы, прежде чем они могут быть отправлены.

Пожалуйста, свяжитесь со службой поддержки после покупки, мы отправим информацию о модуле в ваш почтовый ящик.

Параметры модуля

Модель модуля: ADS1256

Тип модуля: модуль преобразования аналого-цифрового сигнала

Блок питания: 5 в пост. Тока

Ток модуля: 15 мА (макс.)

Протокол связи модуля: серия SPI

Модуль обеспечивает процедуры: STM32F103RBT6

Рутинная Платформа: STM32F103X-M3, исходный код версии KEIL5

Модуль контроля уровня сигнала: 3,3 V

Диапазон входного напряжения модуля: 0-5 В

Входное сопротивление: 1 м ом

Цифры с разрешением ADC: 24 бит; Эффективный бит 18 бит

Частота дискретизации: 30KSPS; Одноканальный не переключается до 30K, частота дискретизации снижена при использовании нескольких каналов

Количество входных каналов: 8-канальный несимметричный, 4-канальный псевдо дифференциального; Время отбора проб

Интерфейс входного модуля: 3,81-10 контактный разъем

Опорное напряжение: внешний 2,5 V; Внешний вход Ссылка для пайки СОТ-23 посылка

PGA режим: 7; 1x, 2x, 4x, 8x, 16x, 32x, 64x

Выход режим: 8-канальный данных серийный

Характеристики модуля: несколько; Аналоговый передний конец с низким уровнем шума, дополнительная цифровая фильтрация, разрешение до 23 без шума

Применение модуля: несколько; Контроль промышленного процесса, сбор сигнала движения, сбор промышленного сигнала

Вес модуля: 23 г

Характеристики модуля: 50*50*12; Длина * ширина * высота-Размер печатной платы

Тип интерфейса модуля: гнездовой разъем 3,81-10 контактов, двухрядный штифтовый интерфейс XH2.54 для передачи данных

ADS1256 является очень низким уровнем шума 24 битный аналого-цифрового преобразователя. Обеспечивает полный раствор для измерения высокой четкости для самых тяжелых приложений. Конвертер включает в себя модулятор Четвертого порядка с программируемым цифровым фильтром. Мультиплексирование с гибким входом имеет дифференциал или односторонние сигналы и включает в себя схему для проверки герметичности внешних датчиков, подключенных к входу. Дополнительный входный буфер значительно увеличивает входное сопротивление и обеспечивает программируемый усилитель с низким уровнем шума (PGA) с коэффициентом усиления от 1 до 64 в бинарном режиме. Программируемые фильтры позволяют клиентам оптимизировать режим шумоподавления с разрешением до 23 бит и частотой дискретизации до 30 к в секунду. Конвертер обеспечивает быструю петлю канала для измерения нескольких входов; Он также может выполнять преобразование слов всего за один цикл. Связь выполняется через последовательное соединение C, совместимое с SPI, которое может быть подключено к 2 проводам. Все параметры PGA имеют бортовой калибровочный механизм, который корректирует смещение и набрав ошибок себя и системы.

(1) модуль является модулем с низким энергопотреблением, и блок питания не должен превышать 6 в.

(2) с тех пор, как модуль представляет собой Высокоточный прибор, для того, чтобы избежать ненужных помех, рекомендуется использовать Линейный источника питания.

(3) сигнальная линия на выходе рекомендуется быть максимально коротким, слишком долгим, чтобы легко вводить шумоподавляющие сигналы. Плохой контакт или низкое качество проводов могут привести к затуханию сигнала или чрезмерному шуму.

(4) предоставленный код используется только для опорной основной платы управления; Учебное пособие микроконтроллера не предусмотрено, и функции, за исключением отображения деталей продукта, должны быть разработаны самостоятельно.

(5) Если вам нужно просто проверить удобный емкостный Мини-стилус, служащий также в модуля, рекомендуется использовать с панелью управления нашего магазина. После правильной проводки, подключите панель управления, чтобы получить сигнал и дисплей.

Часто задаваемые вопросы

В: например, если вы указываете напряжение: 4,1234 в, дайте ему собрать все время. В чем заключается результат? Будет ли скачок значения?

О: Данные необходимо бивать. Это не зависит от одного состояния. Расчетное значение может достигать 0,1 мВ. Фактические измерения: лучший источник питания может быть стабильным на 1 мВ.

В: Может ли ADS1256 напрямую переносить данные на ПЛК?

Ответ: Вообще говоря, уровень ПЛК не совместим с модулем ADS1256. Наш модуль представляет собой 3,3 V уровень связи. Как правило, один чип используется для общения.

Q: Как AD7190 и ADS1256 являются 24-битный АЦП, которые являются одинаковыми во многих местах. В чем разница в использовании?.

Ответ: как правило, AD7190 более используется в Нагрузочных ячейках или датчиках давления. Истинный дифференциал между каналами; ADS1256-это псевдо-дифференциал. Скорость сбора ADS1256 быстрее, чем у AD7190.

В: если я пользуюсь ADS1256 и подходящей основной платой управления и использовал usb-порт для питания, я не могу собрать напряжение 5 В?

A: с тех пор, как напряжение Универсальный usb-порт ниже, чем 5V, источника питания Напряжение ADS1256 чип будет меньше, чем 5V, таким образом, напряжение: 5V не могут быть предъявлены вам к оплате. Рекомендуется использовать интерфейс постоянного тока, источника питания выше 5V, но не больше, чем 5,5 V, так, что вы сможете собрать напряжение постоянного тока 5V.

Вопрос: небольшой сигнал напряжения, собранный ADS1256, является неточным, и нет значения после использования внутреннего PGA; В какой ситуации?

Ответ: по умолчанию ADS1256 необходимо открыть внутренний буфер. Буфер имеет некое смещенное напряжение, что приведет к неточному поглощению сигнала около 0 напряжения. Программа может быть закрыта. Во-вторых, предполагалось использование внутреннего PGA, чтобы гарантировать, что Усиленное напряжение, если оно меньше 5 В, в противном случае увеличение слишком велико, и значение не будет собранным.

В: после того, как модуль управляется нормально, шпильки, которые не подключены к напряжению, показывают, что есть напряжение, это нормально?.

О: модуль по умолчанию собирает 8 каналов одновременно. Когда напряжение не подключено, также собранно плавающее напряжение на штифте. Штифт может быть заземлен напрямую, это 0 напряжения.
