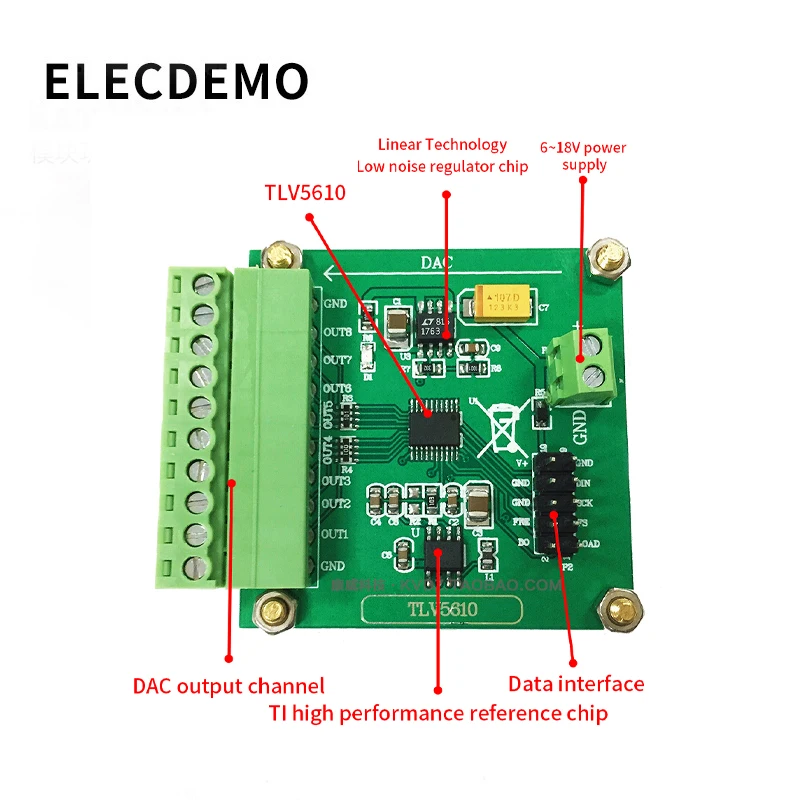

TLV5610 модуль Octal Serial DAC TLV5610/TLV5608/TLV5629 функция цифрового аналогового преобразования

TLV5610 модуль Octal Serial DAC TLV5610/TLV5608/TLV5629 функция цифрового аналогового преобразования

Основные характеристики:

Схема является стандартной, проводка устанавливается строго в соответствии с дизайном фильтрующей цепи, материал достаточно щедр, чтобы завершить все виды функций фильтрации, И удобно использовать подходящий студенческий модуль соревнований и индивидуальную разработку проектов. TLV5610 встроен в 12 бит, TLV5608 встроен в 10 бит, TLV5629 встроен в 8 бит.

TLV5610 модуль отгрузочная ведомость

Физический модуль + схема PDF + стандартный исходный код + послепродажная техническая поддержка + Электростатическая упаковка сумки + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя PDF информацию о модуле и исходном коде рутины; Инженерные файлы не предоставляются, пожалуйста, обратите внимание на покупателя, если у вас есть какие-либо проблемы с операцией, вы можете проконсультироваться со службой поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию о модуле в ваш почтовый ящик.

Параметры модуля

Модель модуля: TLV5610

Тип модуля: цифровой-аналоговый конверсионный модуль

Блок питания: DC6V-8V

Ток модуля: 10 мА (макс.)

Протокол связи модуля: серия SPI

Модуль обеспечивает процедуры: STM32F103RBT6

Обычная Платформа: STM32F103X-M3; Исходный код версии KEIL5

Диапазон выходного напряжения модуля: 0-5 В

Цифры разрешения DAC: 12

Количество выходных каналов: 8 независимых каналов

Выходной интерфейс модуля: 3,81-10 контактный разъем

Модуль выходной сигнал: напряжение; TLV5608 прямой выход, ограниченная мощность вождения

Исходное напряжение: 5 В; Сварочный чип SOP8

Время настройки напряжения: 1US

Выходная аналоговая полоса пропускания DAC: 100 кГц

Характеристики модуля: несколько; С выходным буферным усилителем, сверхнизким переходом переменного тока, быстрым временем установки

Применение модуля: несколько; Программируемый источник напряжения, инструмент и система управления, возбуждение датчика, управление процессом движения, цифровая петля управления Сервоприводом.

Вес модуля: 23 г

Характеристики модуля: 50*50*12; Длина * ширина * высота-Размер печатной платы

Тип интерфейса модуля: 3,81-10pin разъем вход сигнала, XH2.54 контактный интерфейс передачи данных, 3,81-2pin терминал

Параметры:

Описание модуля

TLV5610 это 12-разрядный выходное напряжение ЦАП с гибким последовательным интерфейсом. Интерфейс последовательных данных может самостоятельно управлять 8 выходными напряжениями. Все восемь выходов DAC могут быть обновлены одновременно. Выходное напряжение буферизируется выходным усилителем rail-to-rail и имеет программируемое время для оптимизации связи между скоростью и энергопотреблением. Буферный высокоимпедансный контрольный вход может быть подключен к напряжению питания. Как правило, он используется для программируемого источника напряжения, инструмента и системы управления, возбуждения датчика, управления процессом движения, цифровой петли управления Сервоприводом.

Меры предосторожности при использовании модуля

(1) модуль является модулем низкого энергопотребления, и источник питания не превышает 9 В.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(3) рекомендуется поддерживать хороший контакт с линией выходного сигнала. Плохой контакт и плохое качество проводов могут привести к затуханию сигнала или чрезмерному шуму.

(4) код доставки используется только для опорной основной платы управления. Не предоставляется микрокомпьютер с одним чипом. Функции, отличные от отображения деталей продукта, должны быть разработаны самостоятельно.

(5) Если вам нужно просто проверить функцию модуля, рекомендуется использовать его с контрольной доской нашего магазина. После правильной проводки плата управления может быть включена для достижения аналогового напряжения.

Часто задаваемые вопросы

Вопрос: Может ли TLV5610 использоваться в качестве многоканального источника справки? Что такое выходное дрожание?

Ответ: TLV5610 может использоваться в качестве многоканального программируемого справочного источника, и точность справки во многом зависит от бортового контрольного чипа.

В: Можно ли Увеличить Диапазон выходного напряжения модуля? Какова точность? Сколько мощности выходного тока?

О: в настоящее время схема модуля может выводить только 0-5 В, а точность выходного напряжения-1 мВ (пульсация питания чрезвычайно низкая). Ток на выходе находится в пределах 2 мА.

Вопрос: унифицированы ли контакты TLV5608 и TLV5610? Какова Выходная ставка?

A: TLV5608 и TLV5610 взаимозаменяемы под той же посылка, но драйвер немного отличается. Общая производительность 8 каналов составляет 200 КСП.
