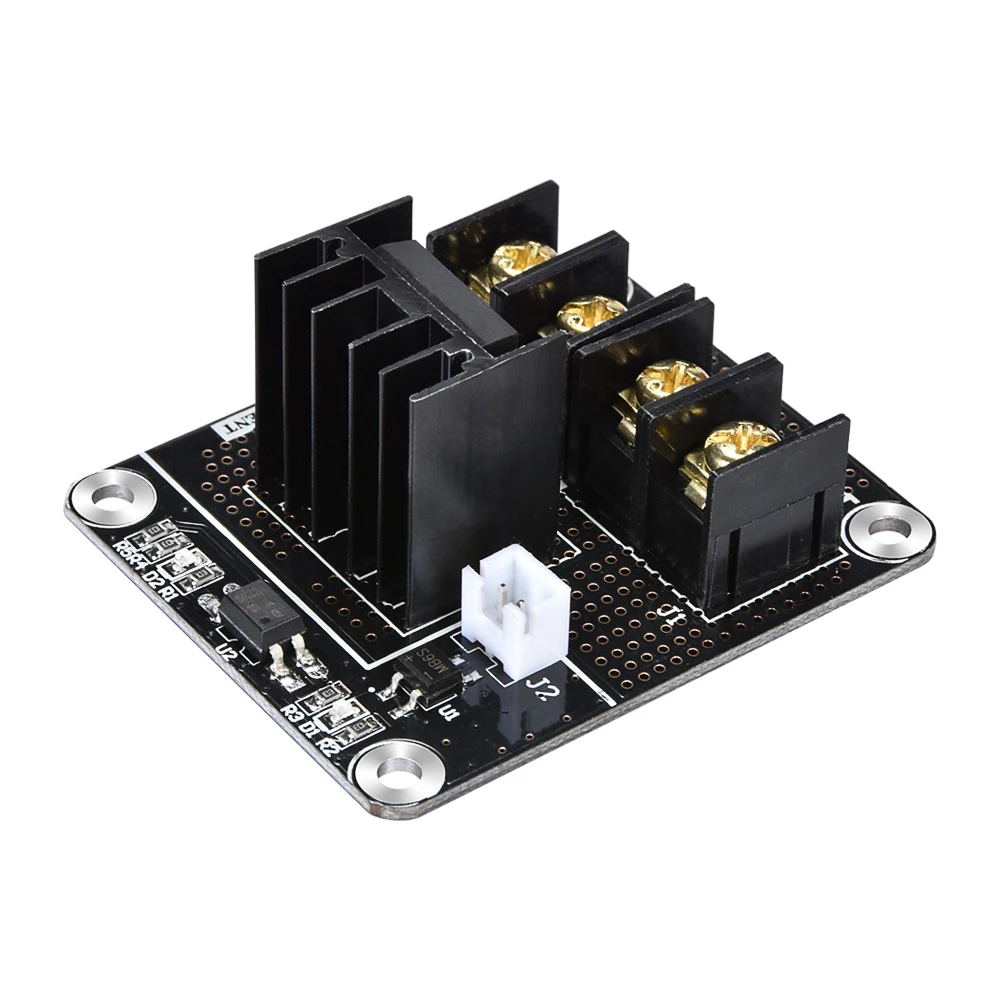

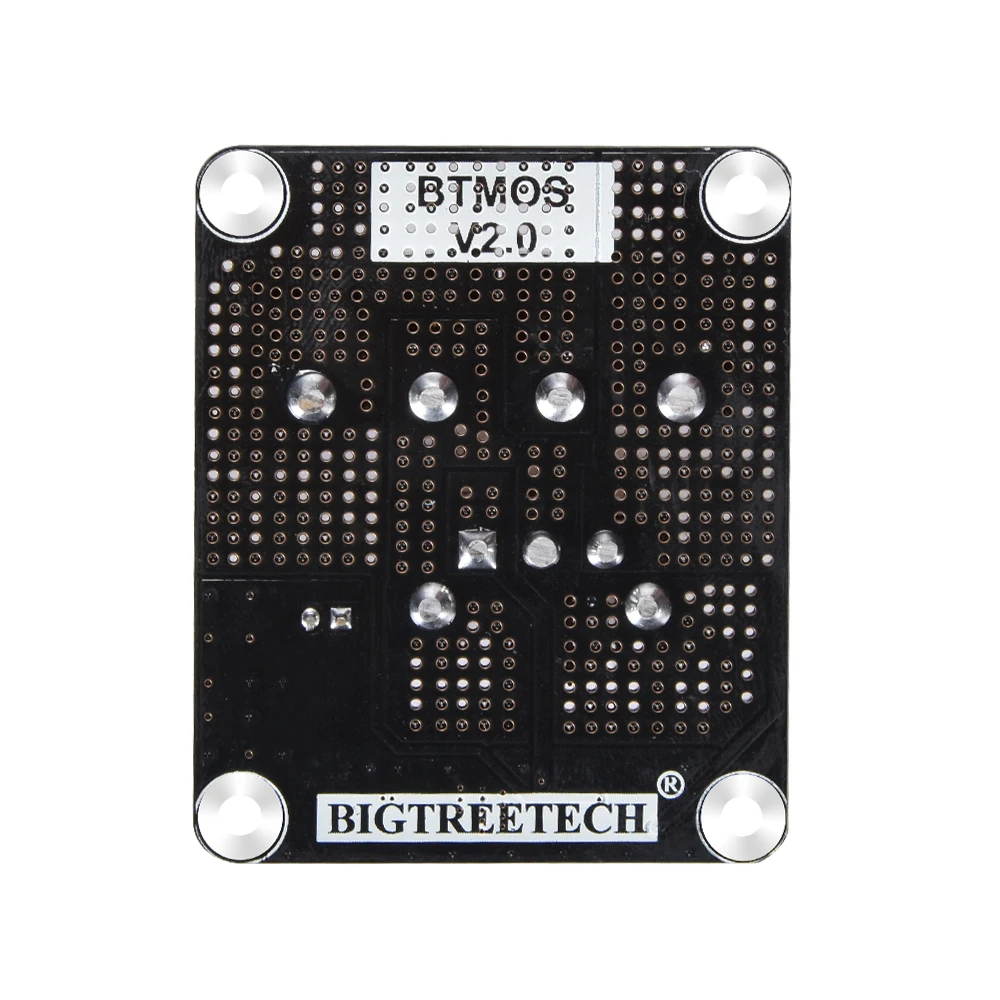

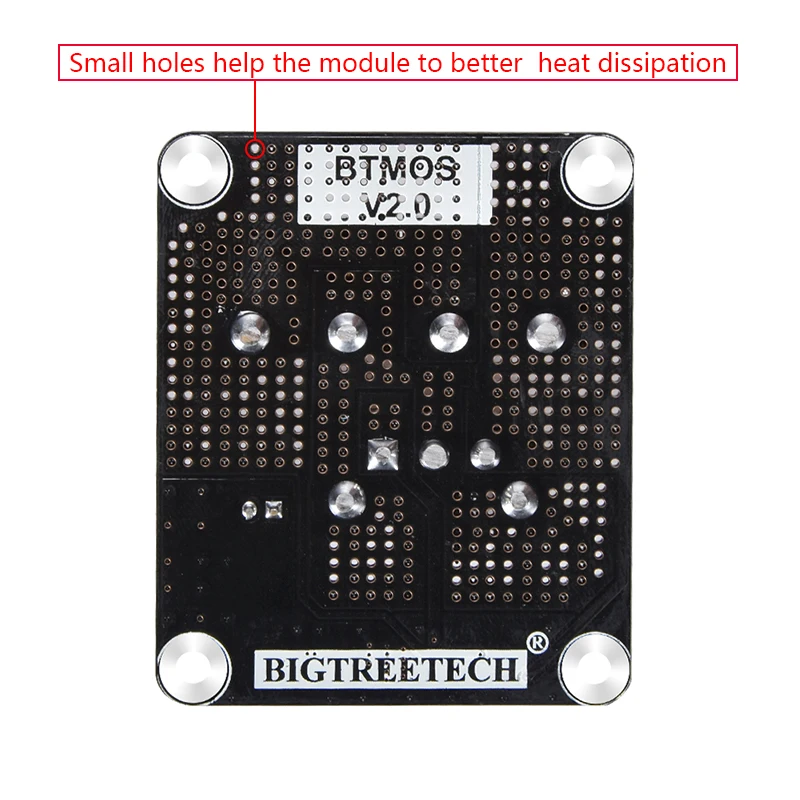

BTMOS-V2.0 радиатор модуль расширения

Введение:

BTMOS-V2.0-это новый модуль для оптимизации и обновления модуля расширения мощности старого теплового слоя, который может решить проблему высокомощной горячей кровати и тяжелого нагрева.

BTMOS-V2.0 модуль расширения мощности горячей кровати, который может быть подключен к высокой мощности горячей кровати, выдерживает большую мощность, удобен для использования в машине, уменьшая опасность, вызванную сильным нагревом.)

В соответствии с предпосылкой нормального тепловыделения, этот модуль может работать стабильноПри условии I (макс.) = 15а. Не превышайте 15а в процессе.)

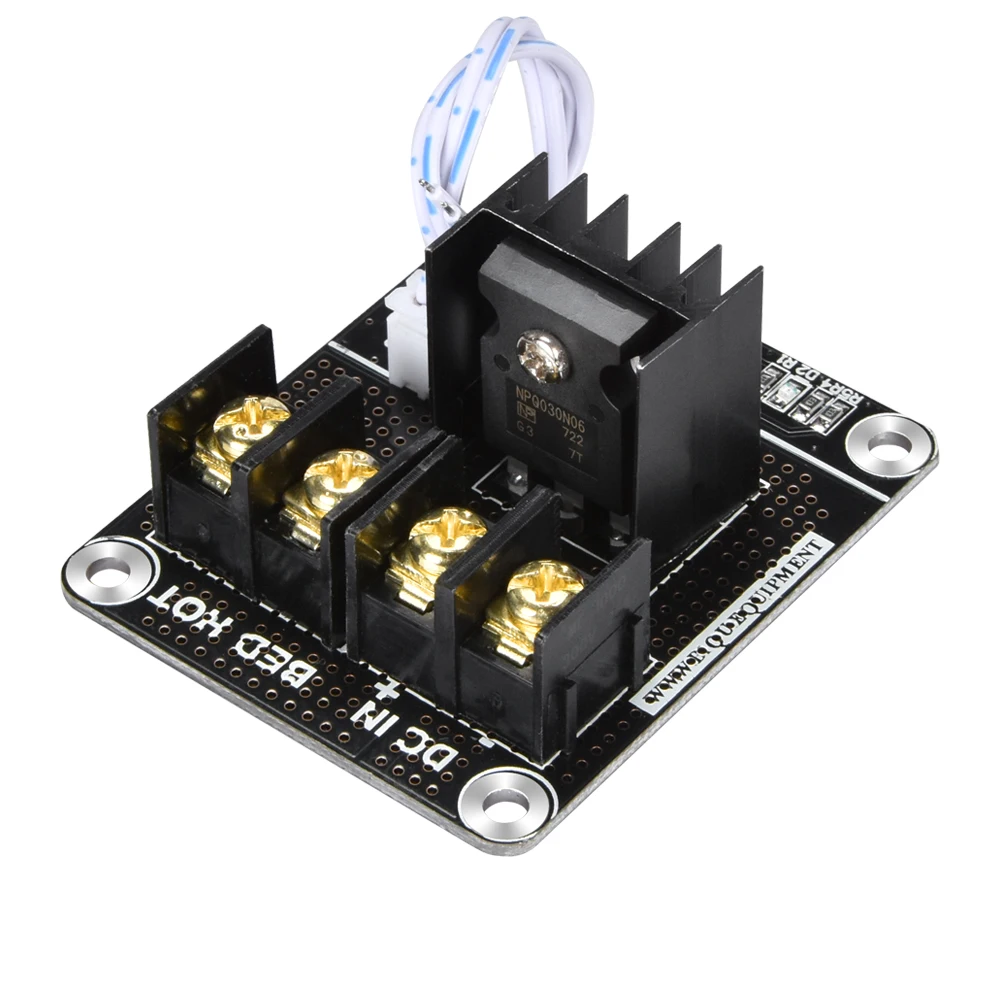

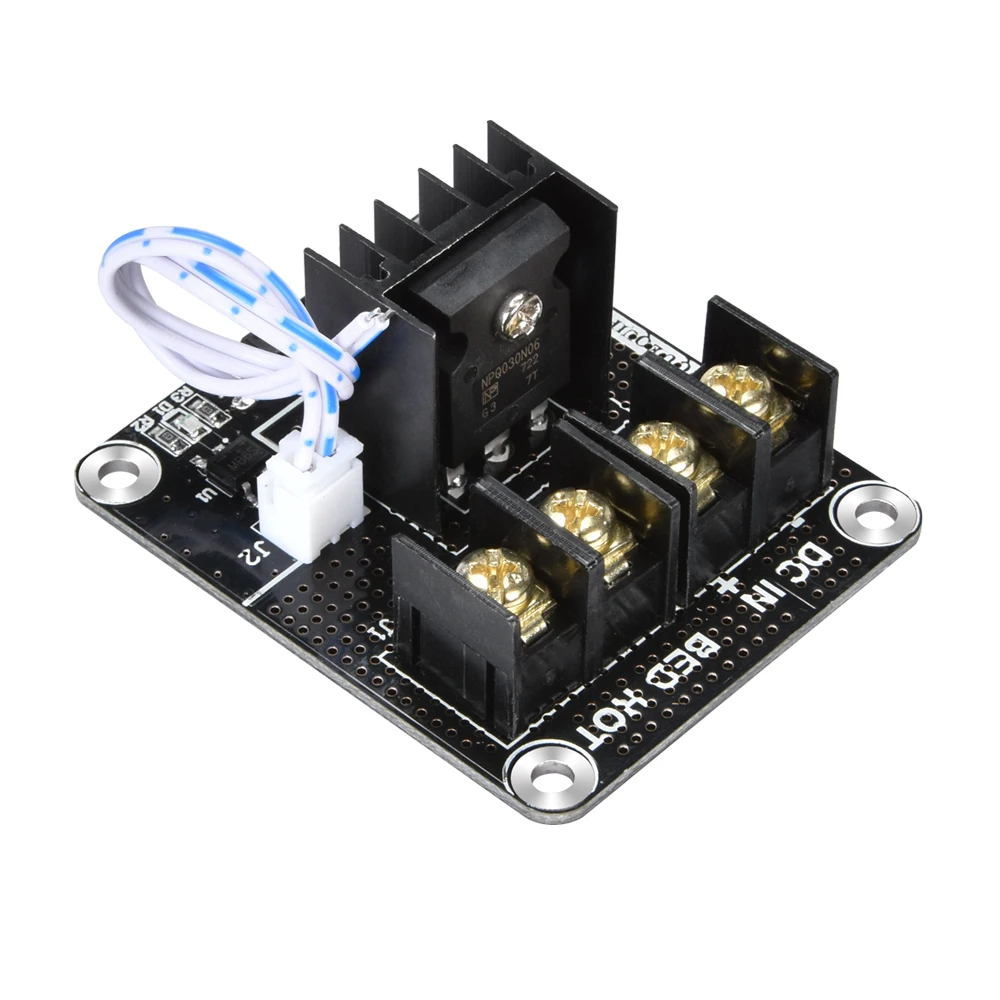

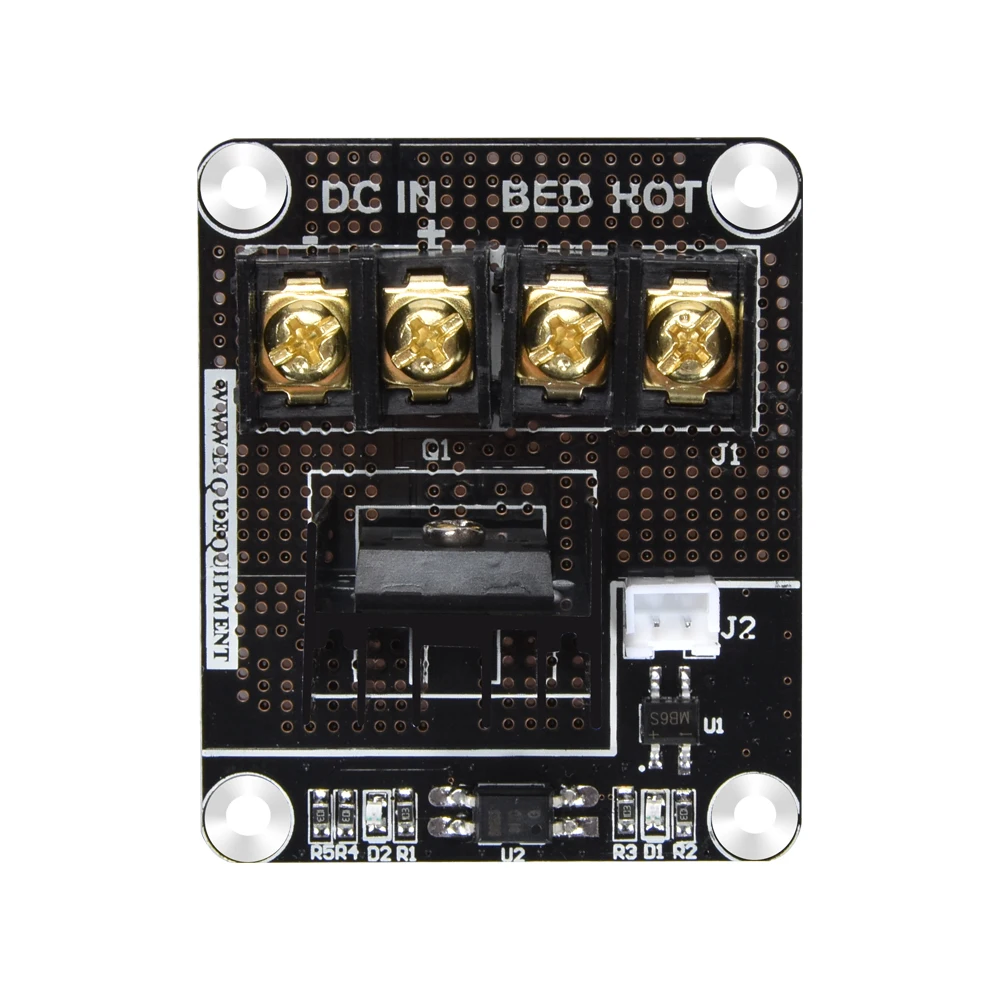

Существует два вида подключения:

DCIN: “+” Подключите силовой положительный электрод; “-” Подключите силовой отрицательный

Электрод (поддержка «+ 12 В» или «+ 24 В» источник питания,

Рекомендуется использовать источник питания + 24 В)

Тепловая кровать: подключение к тепловой линии (нет положительных или отрицательных)

Подключите порт управления heatbed на материнской плате (нет положительного или отрицательного)

Примечание:

1. Когда вы подключаете кабель питания, вам нужно обратить внимание наВы правильно различили положительных и

ОтрицательныйПолярность источника питания и не Переворачивайте соединение кабеля, чтобы избежать горенияМодуль и приводит к ненужным потерям.

2. Проблема с размещением модуля: когда вы используете модуль, не помещайте его в место, где провода плотные. Таким образом, это помогает уменьшить нагрузку на нагревательный Модуль и повысить безопасность.

3. Когда модуль работает: Не позволяйте проводнику прикоснуться к нижней части,Он может предотвратить короткое замыкание и выгореть.

Вопросы и ответы:

Вопрос: с помощью большой горячей кровати, как большой источник питания должен использоваться в целом?

О: Пожалуйста, выберите соответствующий источник питания в соответствии с мощностью горячей кровати, затем Горячая кровать

Рекомендуется использовать 24 В, какая мощность большая,Так как при одинаковых требованиях к питанию ток

Соединение 24 В будет меньше 12 В.

Вопрос: на что следует обратить внимание, когда источник питания, Горячая кровать, плата управления подключается к проводке

О: положительный источник питания подключен к DCIN +, отрицательный источник питания подключен к

DCIN-, и проводка горячей кровати не является положительной иОтрицательный

Подключите порт управления heatbed на материнской плате (нет положительных или отрицательных.

Вопрос: Что делать, если мой модуль будет горячим во время работы?

О: если нет ошибки в линии осмотра, это может быть вызвано перегрузкой питания горячей кровати.

Его можно заменить на горячую кровать с помощью источника питания 24 В, который решает проблему тепла

Поколение. Также это не повлияет на нормальное использование горячих кроватей

Вопрос: какая большая мощность выбрана для источника питания 12 В и насколько большая мощность используется для питания источника питания 24 В?

О: мощность горячей кровати в основном определяется значением сопротивления и напряжением питания горячей кровати

Сам: когда мощность горячей кровати составляет менее 180 Вт, может использоваться источник питания 12 В; Когда мощность горячей кровати

Более 180 Вт и менее 360 Вт, рекомендуется использовать источник питания 24 В.

Если необходимо использовать высокомощную горячую кровать в Чехол 12 В питания, или если Горячая кровать

С мощностью больше 360 Вт,Затем рекомендуется использовать расширительный модуль питания с более высокой температурой кровати.
