    130BYG350B трехфазный гибридный шаговый двигатель 50Nm вал конуса/прямой шагового

    Описание товара

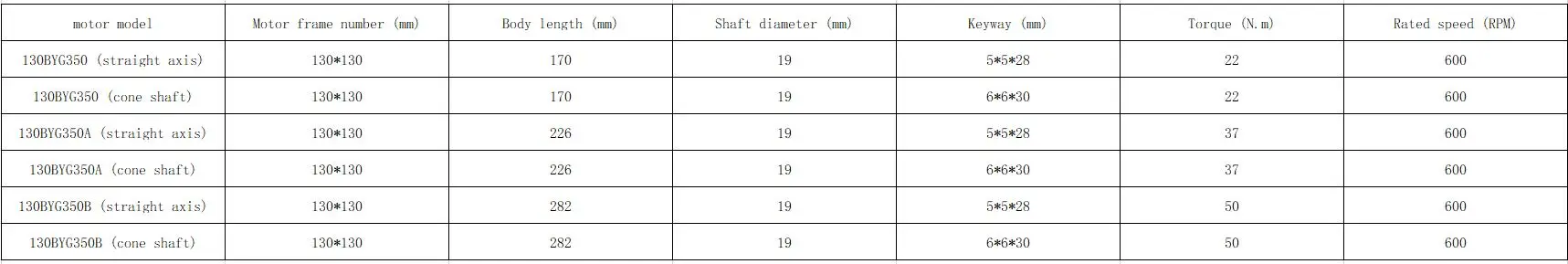

    130BYG350

    https:/item/33017634034.html

    130BYG350A

    https:/item/33015848313.html


     Шаговый двигатель

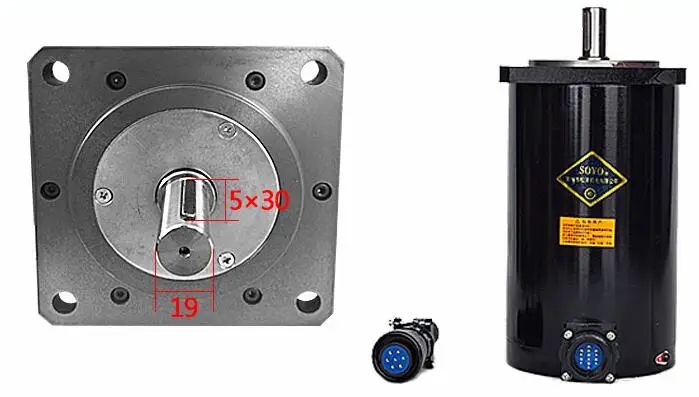

    Прямая ось (головка шагового двигателя с прямой осью без винтов)

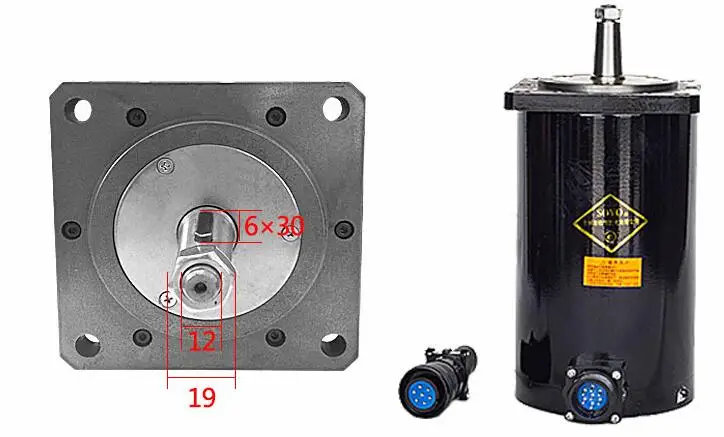

    Конический вал (шаговый вал с коническим валом имеет винт)




    Шаговый двигатель имеет такой же тип, как прямой вал и прямой вал. Головка вала двигателя отличается.


    Модель: 130BYG350B

    Напряжение: 220 В

    Фазовый ток: 5A

    Фазовое сопротивление: 1.7Ω

    Индуктивность фазы: 18mH

    Удерживающий крутящий момент: 50 Н. М

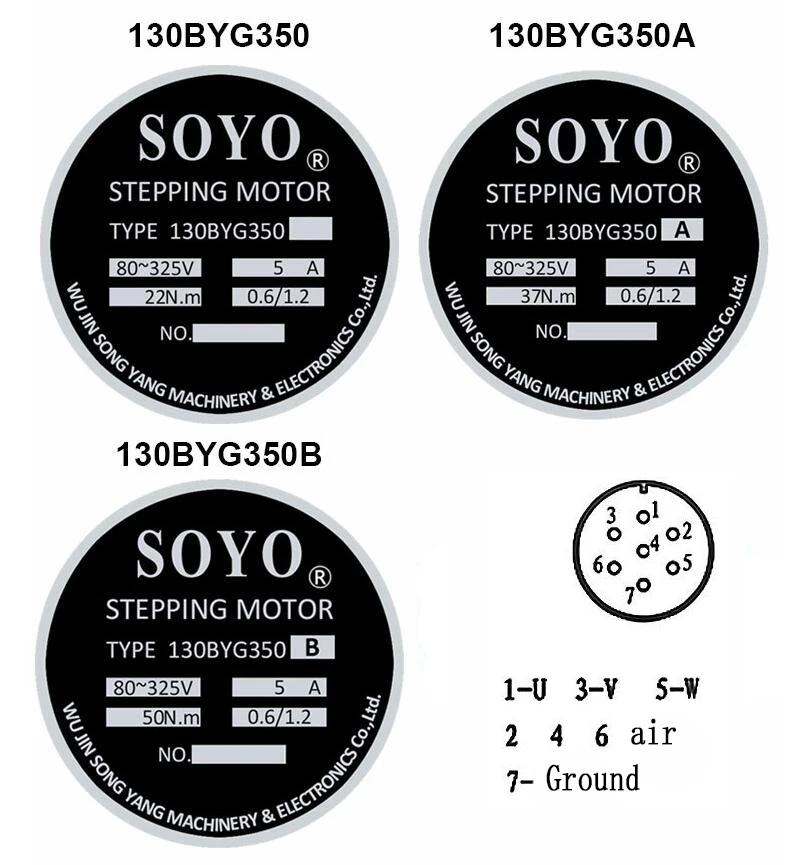

    Метод проводки: семиядерный разъем

    Момент инерции: 45,5 кг. М2

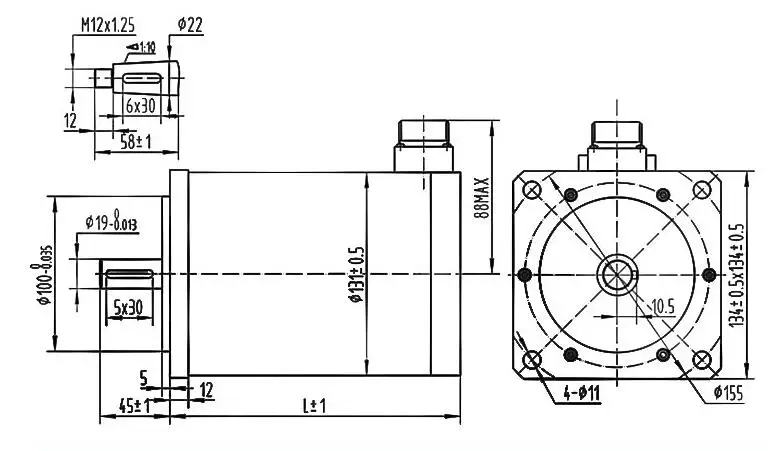

    Длина: 282 мм


    Многоугольная точность-± 5% (полный шаг, без нагрузки)
    Точность сопротивления-± 10%
    Точность Индуктивности-± 20%
    Сопротивление изоляции -- 500VDC 100 min мин
    Прочность изоляции-500 В постоянного тока 1 минуту
    Температура окружающей среды--20 ~ 50 °C
    Повышение температуры --- 80 °C Макс (номинальный ток)
    Осевой зазор --- 0,08 мм Макс (нагрузка 450 г)
    Радиальная подача --- 0,02 мм Макс (нагрузка 450 г)
    Осевое усилие --- 60N
    Радиальная сила-220N (край 20 мм Стандартный)
    Класс изоляции B

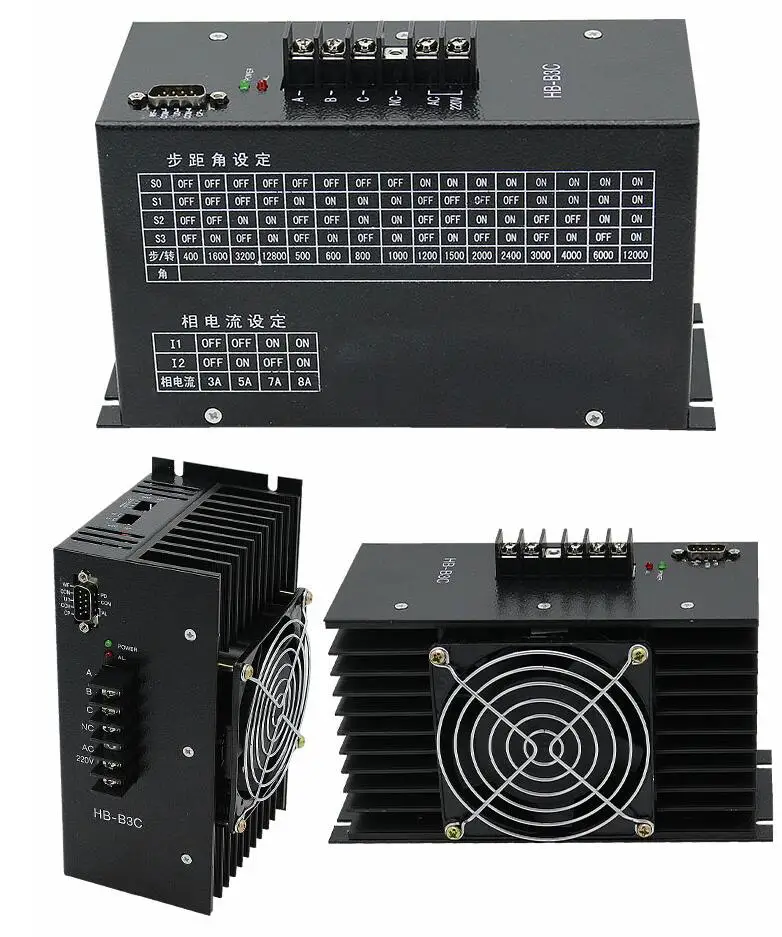

    HB-B3C драйвер (ток 8А)

    Диапазон применения
    Используется в различных средних автоматических оборудованиях и инструментах, таких как: печать Резиновой Упаковки, станки с ЧПУ и другие отрасли промышленности. В оборудовании, где Пользователи ожидают низкую вибрацию, низкий уровень шума, высокую точность и высокий крутящий момент.Трехфазный гибридный шаговый двигатель для основания 90 мм ~ 130 мм.
    Характеристики
    1. Аналогично принципу серводвигателя переменного тока, близкого к производительности сервопривода переменного тока.
    2. Двигатель начинается с высокой частоты.
    3. Есть функция изменения угла в режиме онлайн
    4. Входной сигнал TL совместим с CoMS, и изоляция оптопары используется для значительно уменьшения внешних помех.
    5, через ступенчатую настройку угла, можно заменить двухфазный и пятифазный гибридный шаговый двигатель.
    6. Почти нет резонансной зоны и зоны ползучести, общей для шаговых двигателей, и шум бега низкий.
    7. Есть функции перегрузки по току, низкого напряжения, перегрева и других функций защиты
    Электрические параметры и проводка
    1, подключение

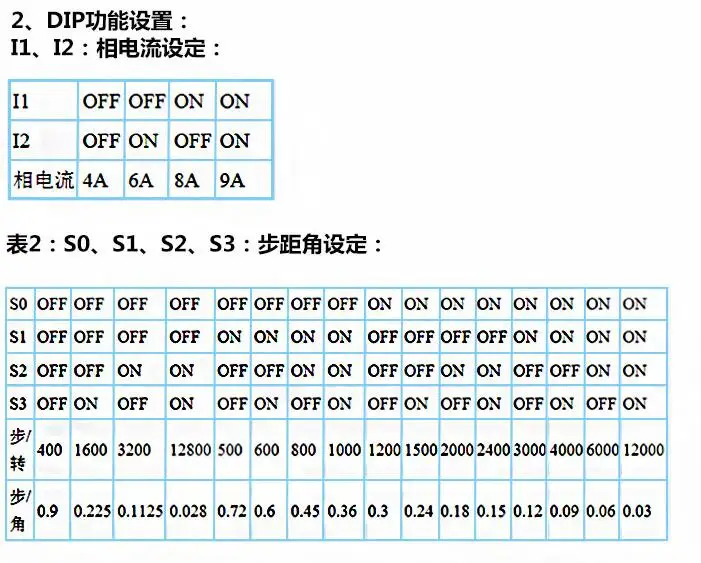

    WF: Шаг Угол управления подделкой сигнала-, когда сигнал низкий, двигатель 12800 шагов/оборот.
    COM +: уровень направления + UD: уровень направления
    COM +: импульсный сигнал + CP: импульсный сигнал
    PD: сигнал сброса. Когда привод приведен в действие, шаговый двигатель находится в заблокированном состоянии (когда нет импульса CP, когда он импульсный) или рабочем состоянии (когда импульсный сигнал cP применяется),Но что делать, если пользователь хочет вручную настроить двигатель и не хочет выключать питание на привод? Этот сигнал может быть использован в это время. Когда этот сигнал активен (активный низкий), двигатель находится в свободном, свободном от крутящего момента состоянии;Когда этот сигнал высокий или левый не подключен, автономное состояние отменяется. Этот сигнал является необязательным для пользователей. Если эта функция не нужна, этот терминал не будет подключен.
    COM +: полный автономный сигнал с PDAL: сигнал тревоги на выходе
    COM +, COM +, COM + соединены внутри диска. Все интерфейсы являются 5 V интерфейсами. Когда выходное напряжение верхнего импульсного порта компьютера превышает 5 В, это должен быть резистор 1 K & mdash; 4,7 K.Убедитесь, что входной ток не более 15-30 мА. Если неправильный выбор сделан, шум двигателя будет увеличиваться, двигатель будет потерян, и мотор будет не из-за шага. WF, UD, CP, PD, все активные низкие.

    В-четвертых, использование окружающей среды:
    1. Входное напряжение: 150 В переменного тока ~ 250 В.
    2. Контроль входного тока сигнала: 6 ~ 20 мА.
    3. Избегайте большого количества металлической пыли, масляного тумана или коррозионных газов.
    4. Использование температуры:-20 градусов ~ + 45 градусов
    5. Влажность: 85% без конденсации.
    Пять, Примечание:
    1. Фазовый ток должен быть меньше или равен номинальному току двигателя, в противном случае это повлияет на срок службы двигателя.
    2. Шаг и фазовый ток должны быть установлены в режиме отключения питания.
    3. Когда контроллер пользователя является положительным на терминале управления, пожалуйста, укажите при заказе.
