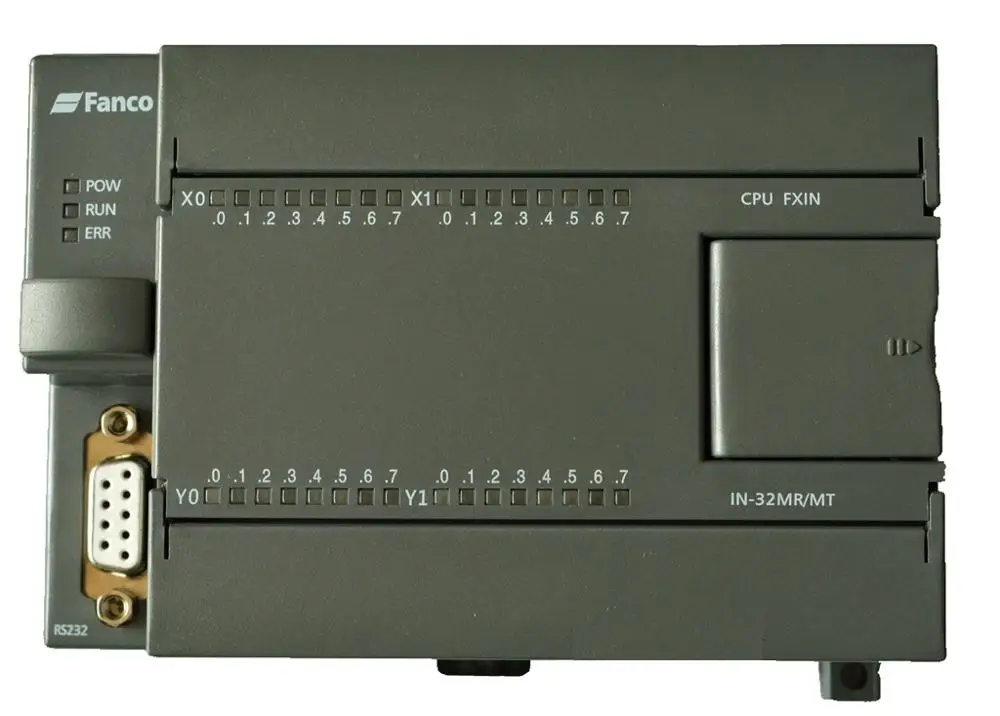

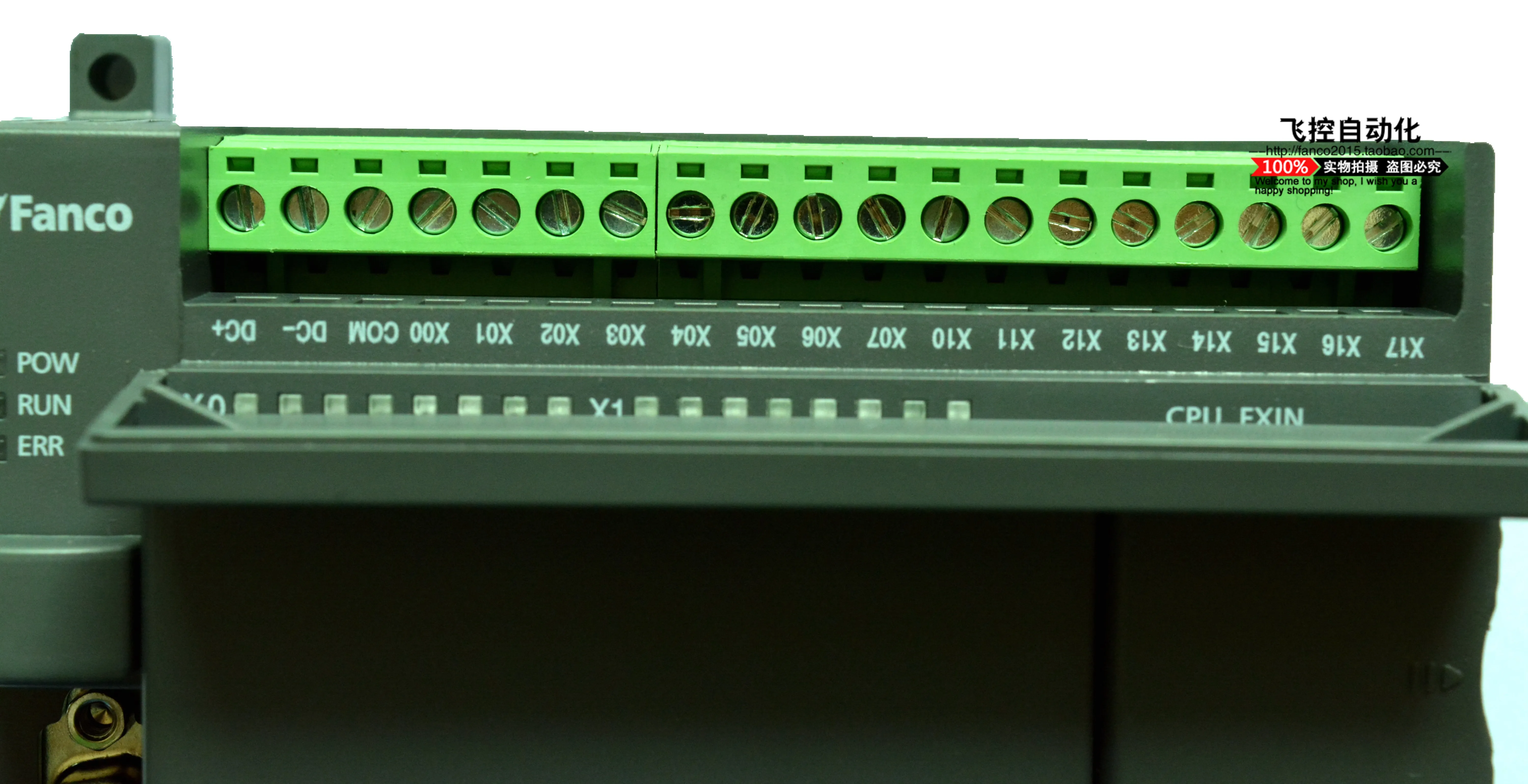

PLC промышленная плата управления FX1N 32MR 16 точечный ввод 16-точечный выход DC 24V plc

PLC промышленная плата управления FX1N 32MR 16 точечный ввод 16-точечный выход DC 24V plc

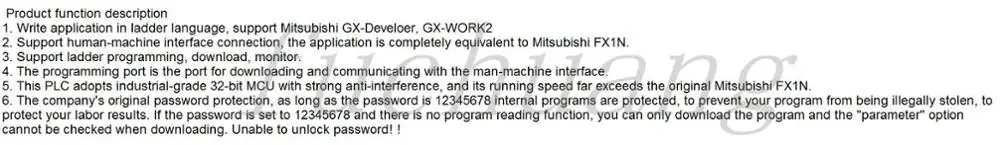

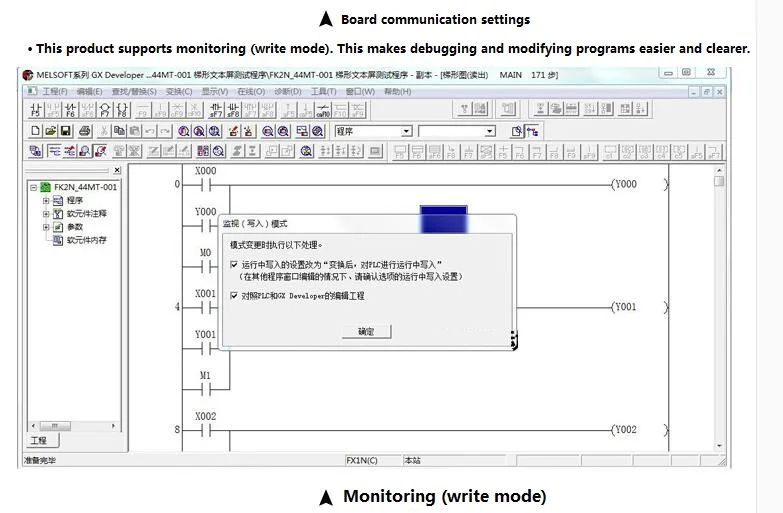

Функциональное описание FX1N-32MR товаров

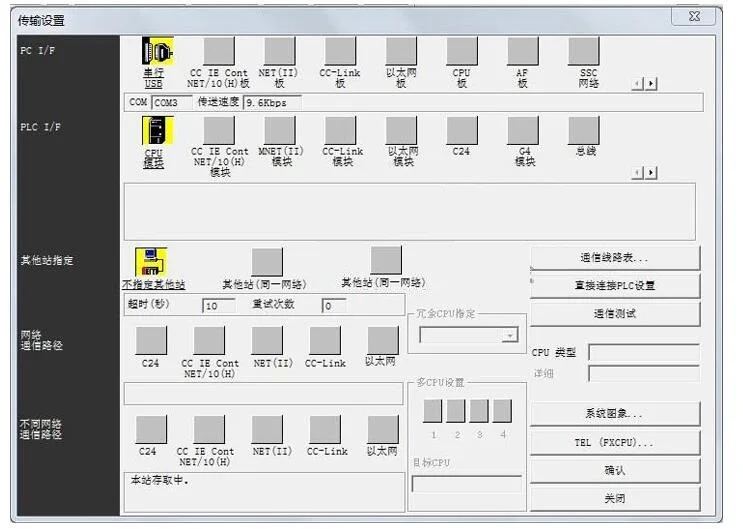

Скорость передачи данных PLC составляет 9600, как показано ниже

Описание ресурса товара

Проект

Производительность

Метод управления операцией

Режим многократного сканирования сохраненной программы

Режим управления входом и выходом

Режим пакета (при выполнении концевой инструкции), команда ввода и вывода refresh, функция импульсного захвата

Язык программирования

Схема лестницы, инструкции по шагу SFC

Программное обеспечение для программирования лестницы

Разработчик GX, GX Works2

Программная память

8K step EEPROM

Тип инструкции

Прямая инструкция

27

Инструкция по лестнице

2

Базовая Инструкция по применению

70

Инструкция по скорости

Основные инструкции

Инструкция 0,1μс-0,55μс

Инструкции по применению

Инструкция 0.8μс-10μс

Входной выход

Входное реле X

X0-X127,128 баллов

Выходное реле Y

Пуанст Y0-Y127,128

Вспомогательное реле м

Общее использование

M0-M1523,1524 баллов

Специальное использование

M8000-M1535,1152 точек (после снижения энергопотребления M500)

Штат

S10-S999,1000 баллов

Таймер T

100 мс

T0-199,200 баллов

10 мс

T200-T245,46 баллов

1 мс

T246-T249,4 точки

Накопление 100 мс

T250-T255,6 точек

Счетчик C

Счетчик 16 бит

C0-C199,200 точек (после с100 энергосбережения)

Счетчик 32 бит

C200-C255,56 точек

Регистр данных

Общее использование

D0-D500 (после экономии при отключении питания D200),500 точек

Специальное использование

D8000-D8255,255 баллов

Индексирование

V7-V0,Z7-Z0,16 точек

Вложенный указатель

P0-P127,128 баллов

Постоянная

K 16 бит

-32768-32767

K 32 бит

-2 147 483 648-2 147 483 647

H 16 бит

0-FFFF

H 32 бит

0-FFFFFFFF

Набор инструкций по поддержке

27 основных инструкций

Мнемоник, имя

Функция

Доступные мягкие компоненты

[LD] Возьмите

Операция Запуск контакта «А»

XYMSTC

[LD] принять обратный

Операция Запуск контакта «b»

XYMSTC

Импульсный подъем края [LDP]

Поднимающийся край обнаруживает начало работы

XYMSTC

[LDF] Возьмите падающий край импульса

Падающий край обнаруживает начало работы

XYMSTC

[И] и

Контакты серии «А»

XYMSTC

[ANI] и разворот

Контактные данные серии «b»

XYMSTC

[ANDP] с импульсным подъемным краем

Подъемный край обнаруживает соединение серии А

XYMSTC

[ANDF] с падающим краем импульса

Падающий край обнаруживает последовательное соединение

XYMSTC

[Или] или

Параллельный контакт «А»

XYMSTC

[ORI] или инверсия

Параллельный контакт «b»

XYMSTC

[ОВП] или импульсный подъемный край

Поднимающийся край обнаруживает параллельное соединение

XYMSTC

Выход [OUT]

Команда катушечного привода

YMSTC

[Набор] набор

Команда удержания катушки

YMS

[RST] сброс

Команда сброса катушки

YMSTCD

[PLS] поднимающийся край импульса

Команда обнаружения поднимающихся краев

YM

Импульс поднимающегося края [PLF]

Инструкция по обнаружению падающих краев

YM

[MC] Мастер

Соединительная катушка общего типа

Главный сброс [MCR]

Очищающая катушка общего серийного типа

[MPS] на стопку

Оперативное хранилище

[MRD] считываемый стек

Хранение данных

[MPP] выскакивание

Сохранение чтения и сброса

[INV] обратный

Обратный результат работы

Пустая операция [NOP]

Без действий

[Конец] конец

Программа завершения последовательности

Инструкция по схеме лестницы с двумя ступеньками

Стремянка STL

Старт лестницы

Возврат RET

Наконечник лестницы

Инструкция по применению

Классификация

FNC №

Инструкция mnemonic

Название инструкции

Схема процедуры

00

CJ

Условный прыжок

01

Вызов

Подпрограмма вызова

02

Срет

Подпрограмма возврат

06

FEND

Завершение основной программы

07

WDT

Сторожевой таймер

08

Для

Диапазон повтора начинается

09

Следующий

Конец диапазона повторения

Передача и сравнение

10

CMP

Сравнение

11

ZCP

Региональное сравнение

12

MOV

Передача данных

15

BMOV

Пакетная передача

18

BCD

BCD обмен

19

Мусорное ведро

Обменная мусорная корзина

Четыре арифметические операции

20

Добавить

Добавление корзины

21

Суб

Вычитание корзины

22

Муль

Умножение корзины

23

Див

Бин деление

24

Инк

Шаг корзины

25

DEC

Украшение корзины

26

Палочка

Логика и

27

WOR

Логический или

28

WXOR

Логический XOR

Смещение вращения

34

SFTR

Правый переключатель

35

SFTL

Левый переключатель

38

SFWR

Запись сдвига

39

SFRD

Сдвиг запись

Обработка бит

40

ZRST

Сбросить все

41

Декор

Декодирование

42

Энко

Кодирование

Классификация

FNC №

Инструкция mnemonic

Название инструкции

Высокоскоростная обработка

56

SPD

Плотность пульса

57

Плси

Импульсный выход

59

ПЛСР

Регулируемая скорость импульсного выхода

Легкая команда

66

Альт

Дополнительный выход

67

Рампа

Сигнал рампы

Позиционирование

156

Зрн

Возврат товара

157

Плсв

Переменный импульсный выход

158

Дрви

Соответствующий контроль положения

159

Дрва

Контроль абсолютного положения

Инструкция по сопоставлению контактов

224

LD =

Начало работы (S1) = (S2) включение

225

Лд﹥

Начало работы (S1) ﹥(S2) включение

226

Лдвевер

Начало работы (S1) ﹥(S2) включение

228

Лд﹥

Начало работы (S1) & ne;(S2) включение

229

Лдвуар =

Начало работы (S1) ≤(S2) включение

230

LD﹥ =

Начало работы (S1) ≥(S2) включение

232

И =

Последовательное соединение (S1) = (S2) Проводимость

233

AND﹥

Соединение серии (S1) ﹥(S2) Проводимость

234

Андроу

Соединение серии (S1) ﹥(S2) Проводимость

Инструкция по сопоставлению контактов

236

Андроид>

Последовательное соединение (S1) & ne;(S2) Проводимость

237

Андрей =

Последовательное соединение (S1) ≤(S2) Проводимость

238

И> =

Последовательное соединение (S1) ≥(S2) Проводимость

240

Или =

Параллельное соединение (S1) = (S2) Проводимость

241

Ор﹥

Параллельное соединение (S1) ﹥(S2) Проводимость

242

Орвуар

Параллельное соединение (S1) ﹥(S2) Проводимость

243

Ор﹥

Параллельное соединение (S1) & ne;(S2) Проводимость

244

Орвуар =

Параллельное соединение (S1) ≤(S2) Проводимость

245

Или ﹥ =

Параллельное соединение (S1) ≥(S2) Проводимость
