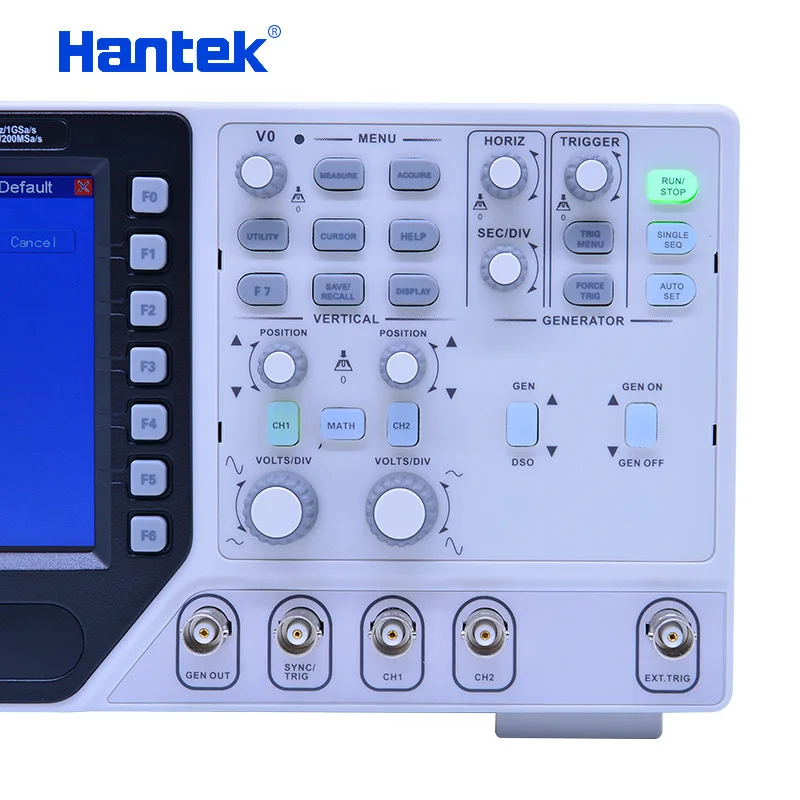

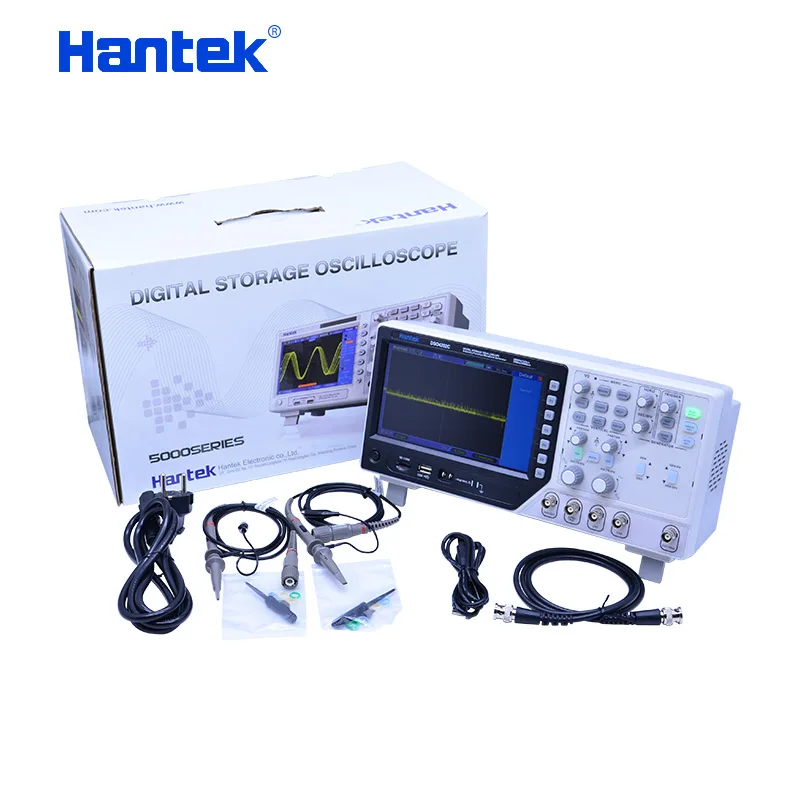

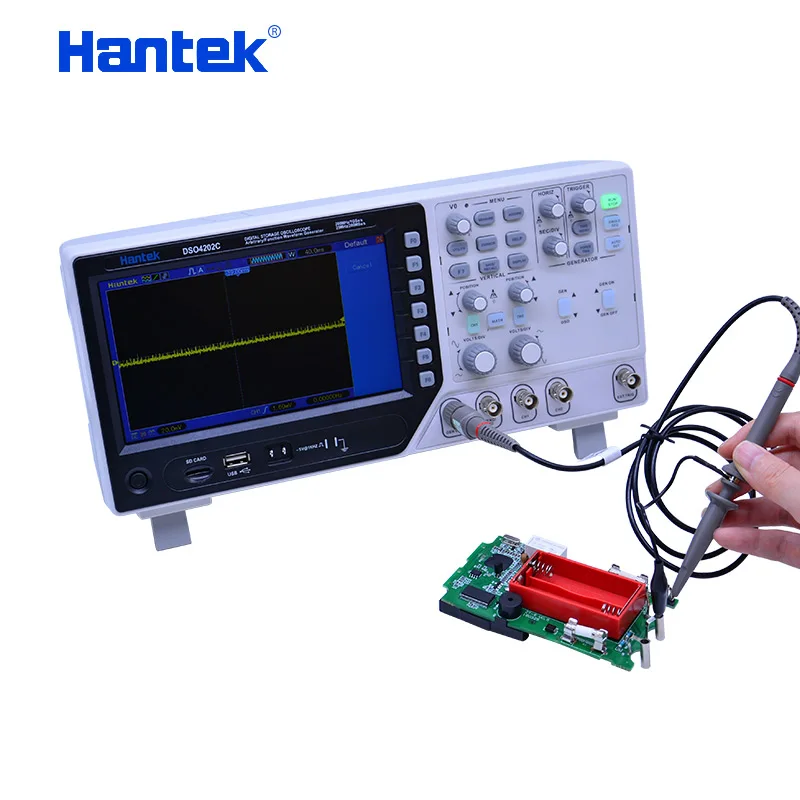

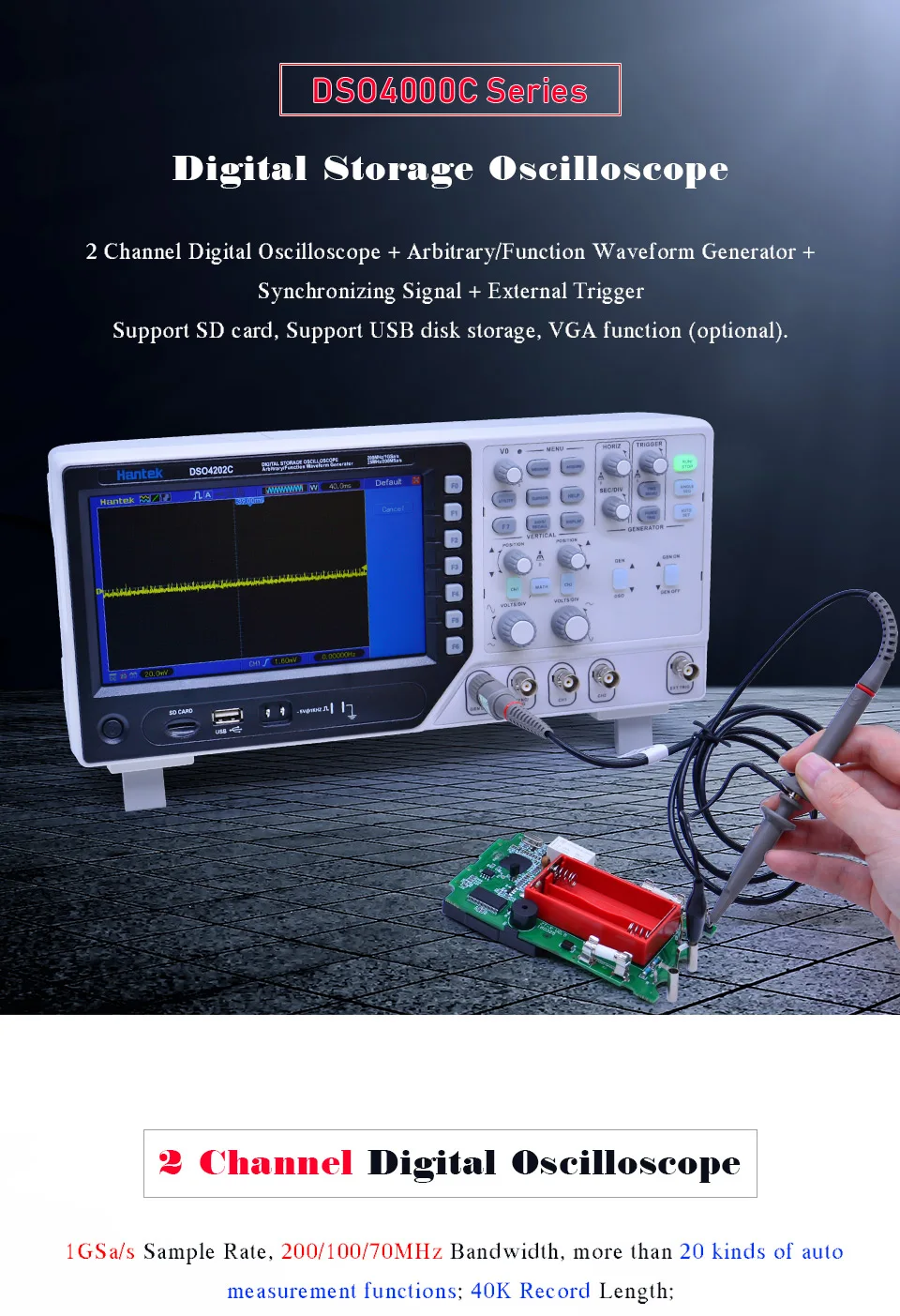

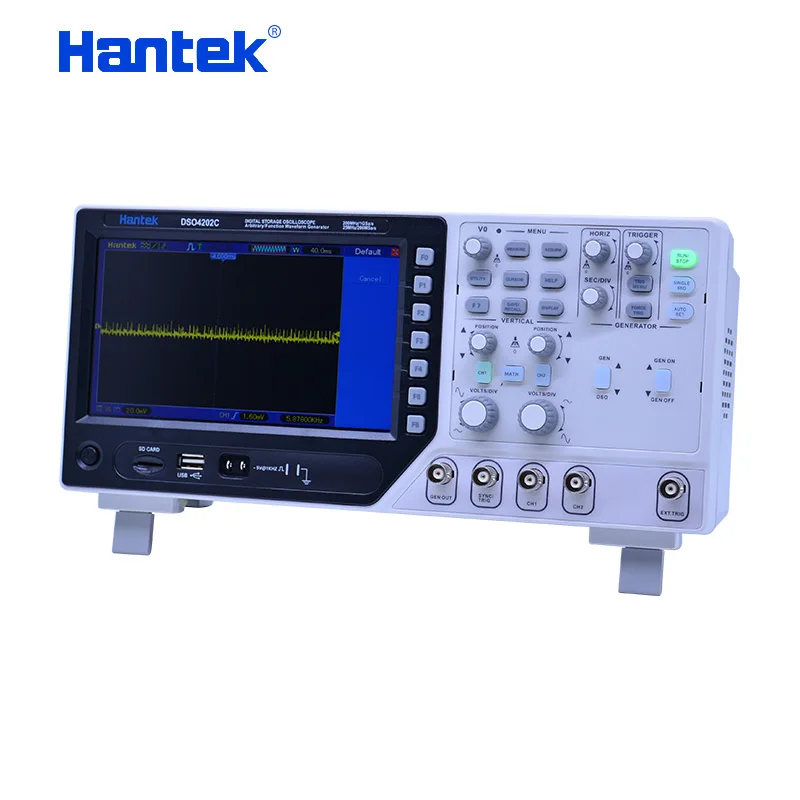

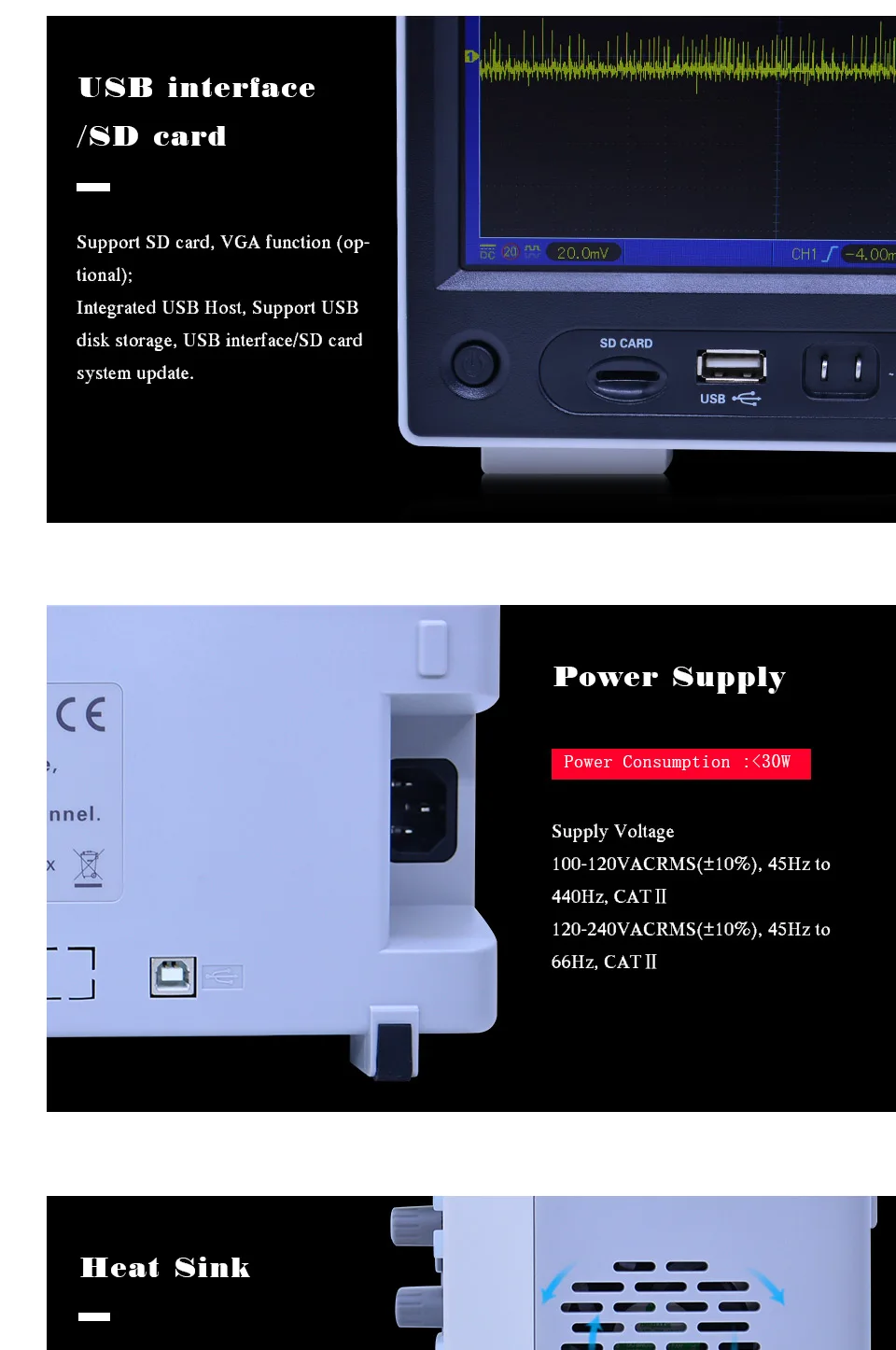

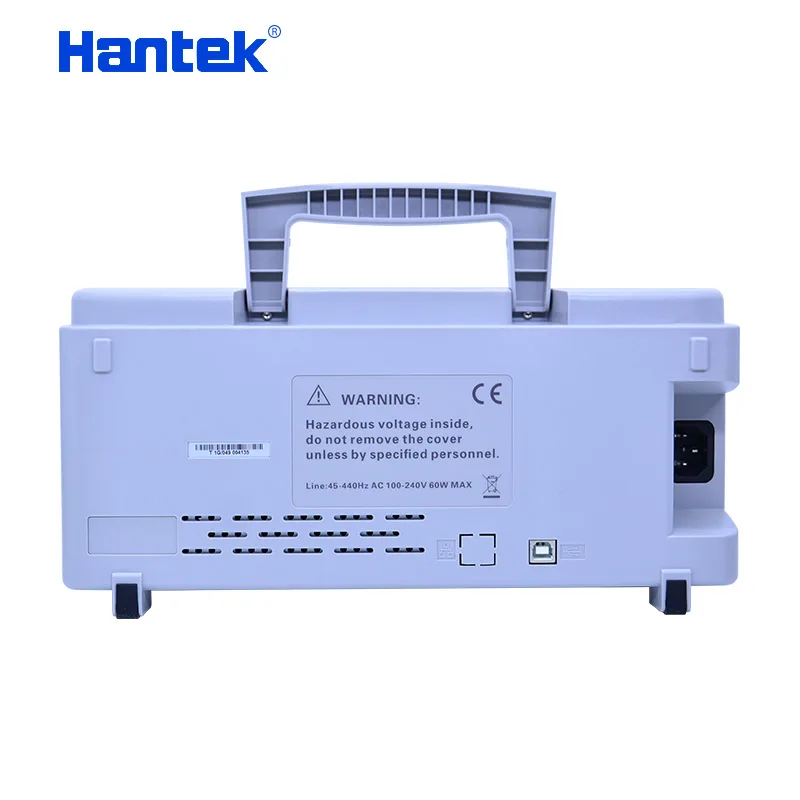

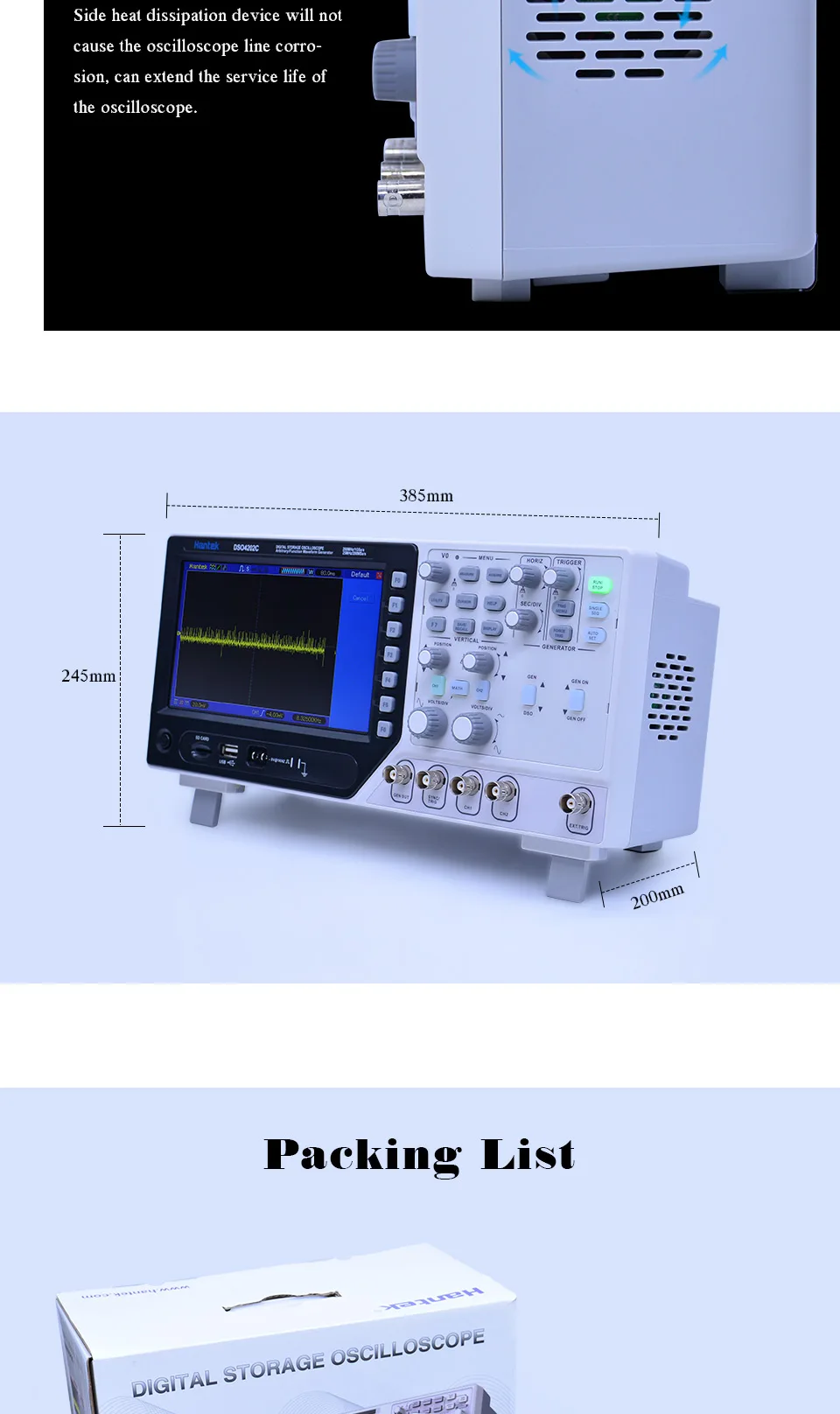

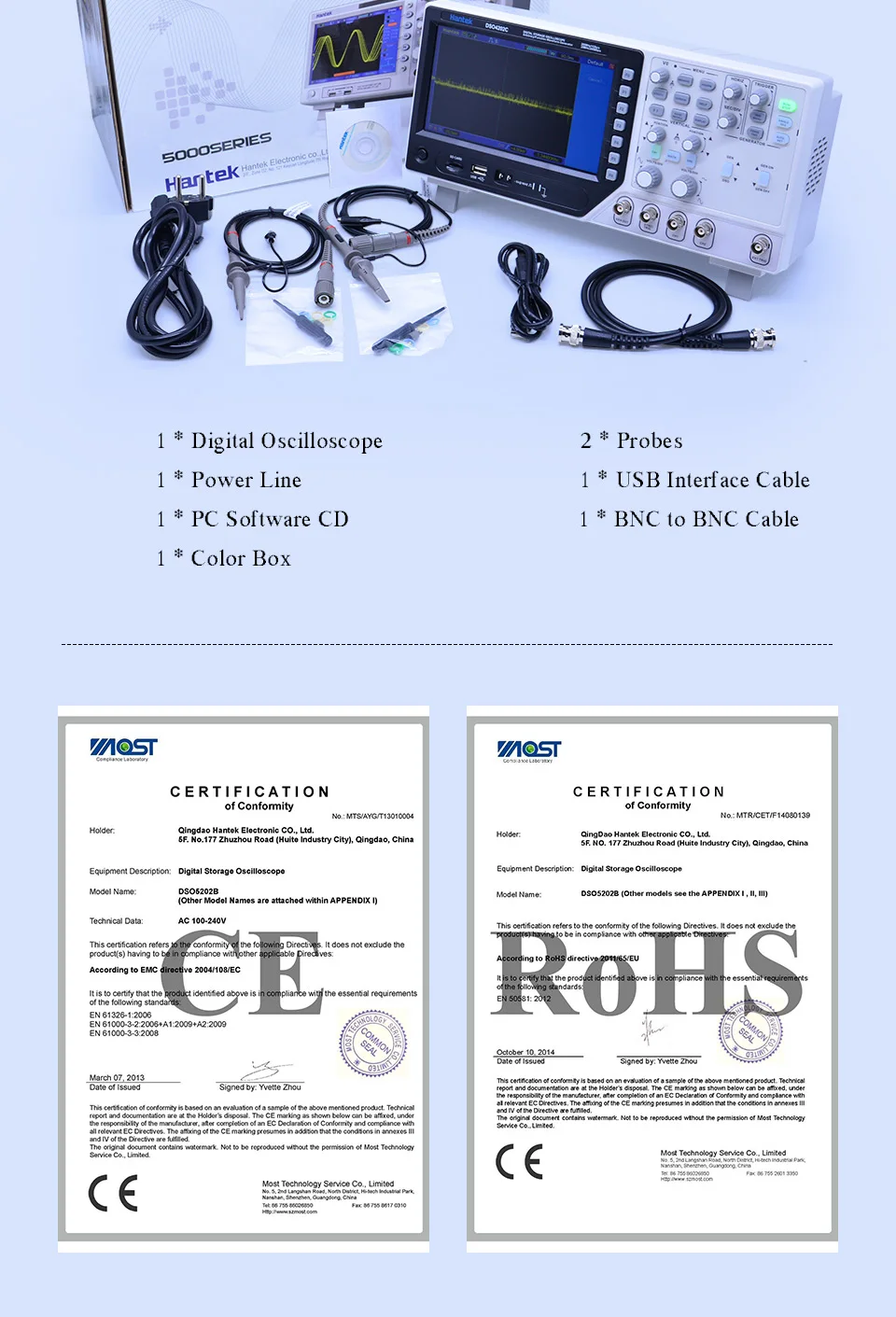

Цифровой осциллограф Hantek 2 канала 70 200 МГц произвольный/функциональный генератор

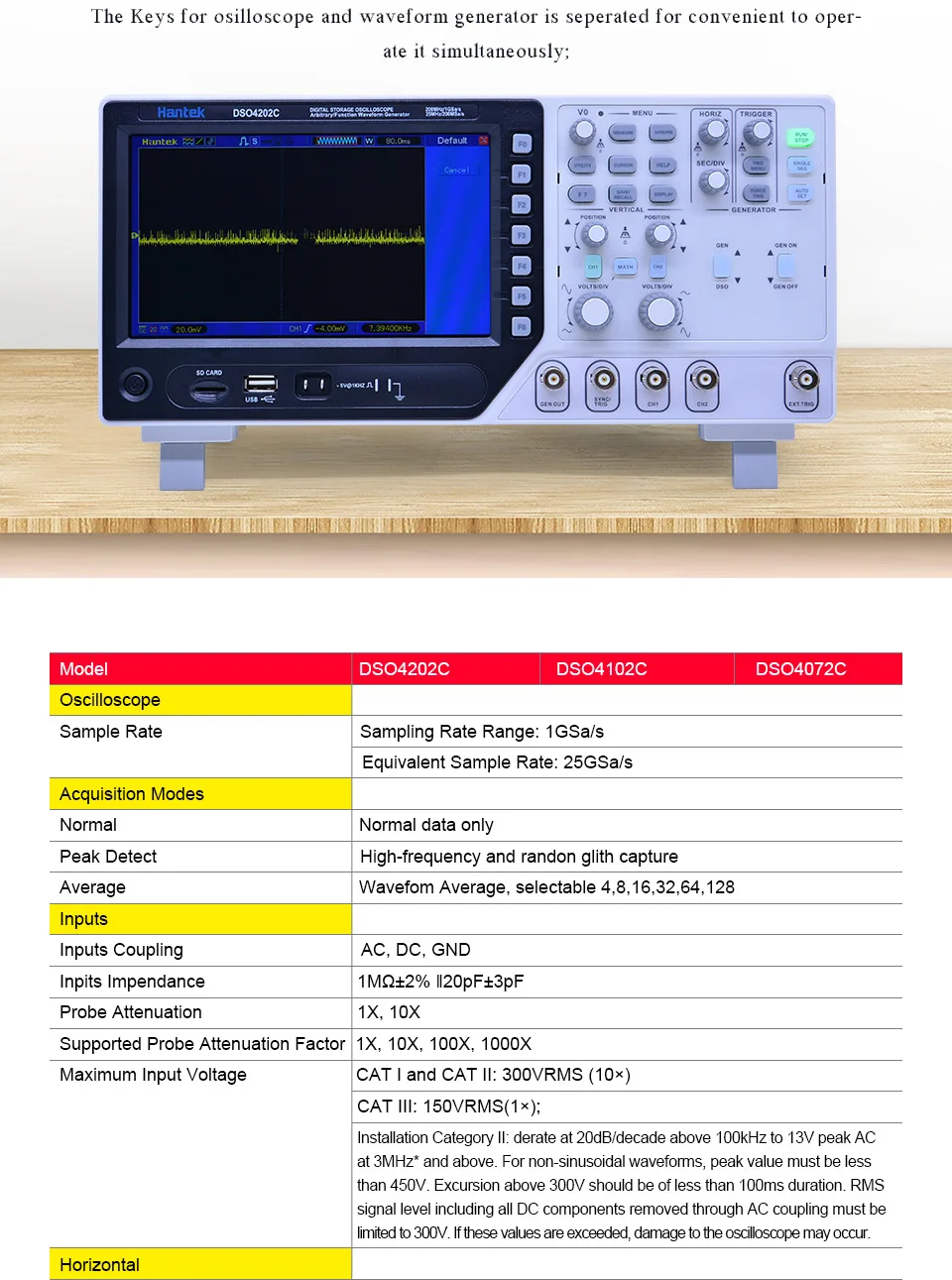

МодельDSO4202CDSO4102CDSO4072CОсциллографОбразец СкоростьДля отбора проб Скорость Радиус действия: 1GSa/sЭквивалент Образец Скорость передачи данных: 25GSa/sПриобретение РежимовОбычныйОбычный Данных Только в том случае,Пиковый ОбнаруженияВысокая частота И Randon Glith ЗахватСреднийWavefom В среднем, На выбор 4,8,16,32, 64128ВходыВходы Соединительная муфтаПеременный ток, (Постоянный ток) GNDInpits Impendance1M2% 20pF3pFЗонд Затухание1X, 10XПоддерживается Зонд Затухание Фактор1X, 10X, 100X, 1000XМаксимальная Вход НапряжениеКошка Я И Кошка II: 300VRMS (10 ×)Кошка III: 150VRMS(1 ×);Установка Категория II: Дерате На 20дБ/десятилетия Выше 100 кГц Для того, чтобы 13В Пиковый Переменного тока На 3 МГц * И Выше. Для Несинусоидальным Сигналов, Пиковый Соотношение цена/качество Должно Будьте Меньше Чем 450V. Экскурсия Выше 300V Должно Будьте О Меньше Чем 100ms Продолжительность работы. RMS Сигнал Уровень В том числе Все Постоянного тока Компоненты Удалены Через Переменного тока Соединительная муфта Должно Будьте Ограниченная серия Для того, чтобы 300V. В том случае, если Эти Значений Это Превышен Ущерб Для того, чтобы В Осциллограф Мая Произойти.По горизонталиОбразец Скорость Диапазон1GS/sСигналов Интерполяция(Sin X)/xЗапись Длина40KSEC/DIV Диапазон2ns/div Для того, чтобы 40 С/Див4ns/div Для того, чтобы 40 С/ДивОбразец Скорость И50ppm На Более чем Какие-либо 1 мс Время Интервал)Задержка Время ТочностьПозиция Диапазон2ns/div Для того, чтобы 10NS/div;20ns/div Для того, чтобы 80us/div; (-8div X S/div) Для того, чтобы 40 мс;(-4div X S/div) Для того, чтобы 20 мс;200 мкс/дел Для того, чтобы 40 С/див; (-8div X S/div) Для того, чтобы 400sDelta Время Измерение ТочностьОдин кадр, Обычный Режим: (1 Образец Интервал + 100ppm × Для чтения + 0.6ns);(Полный Пропускная способность)> 16 Средние: (1 Образец Интервал + 100ppm × Для чтения + 0.4ns);Образец Интервал = S/div ÷ 200

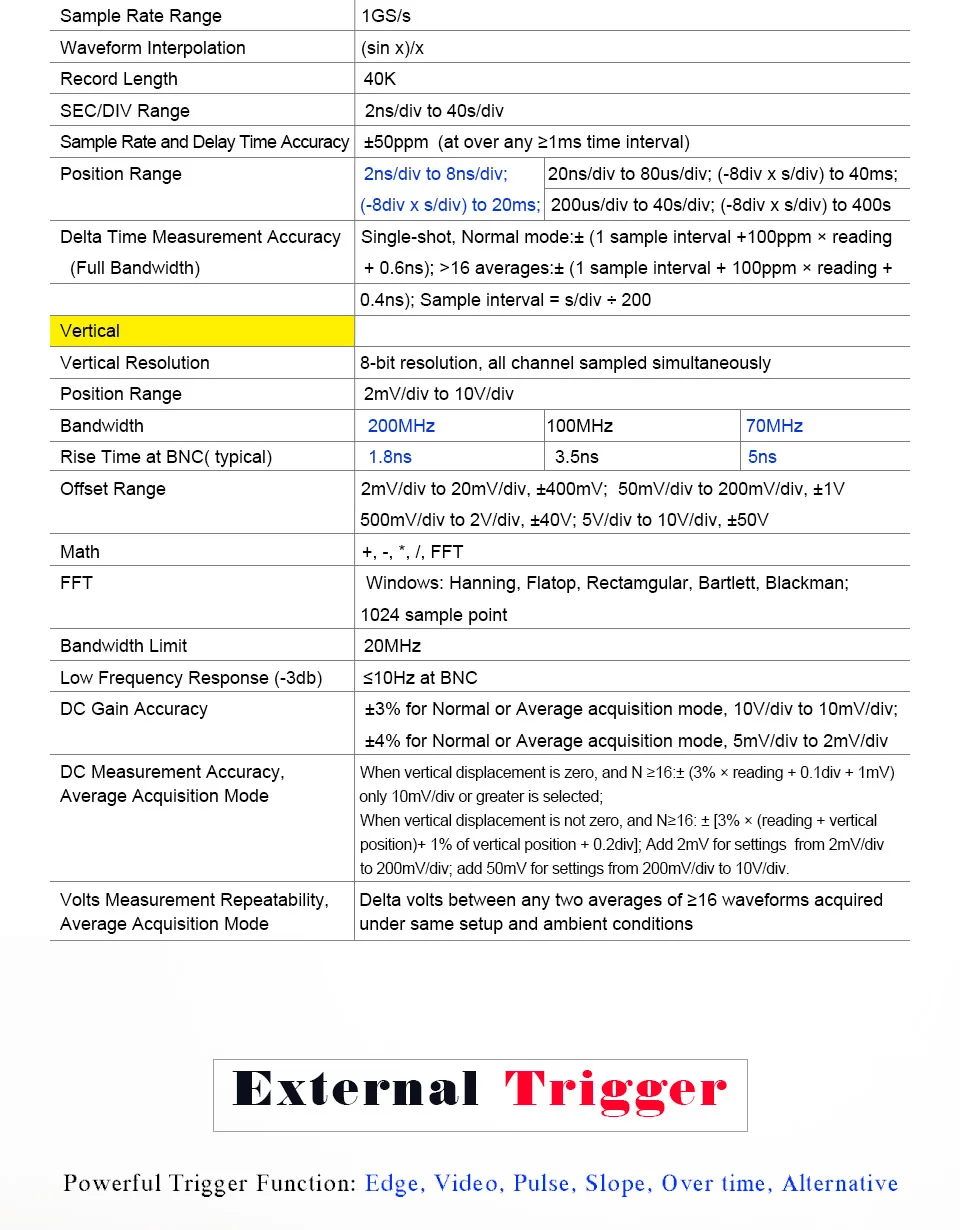

Вертикальный

Вертикальный Разрешение: 8-битный Разрешение, все каналы в выборку одновременно

Диапазон позиций: 2 мВ/див до 10 В/Див

Полоса пропускания и время подъема при BNC (обычно) :DSO4202C:200 МГц, 1,8ns; DSO4102C :100 МГц, 3,5ns; DSO4072C:70 МГц, 5ns

Аналоговая полоса пропускания в обычных и средних режимах на BNC или с зондом, постоянный ток в комплекте: 2 мВ/див до 20 мВ/див, 400 мВ; 50 мВ/див до 200 мВ/див, 1 в; от 500 мВ/див до 2 В/див, 40 В; 5 В/див, 50 в

Математика: +, -, *, /, FFT

FFT:Windows: Hanning, Flatop, Rectamgular, Bartlett, Blackman;1024 точки для образцов

Предел пропускной способности

Низкочастотная характеристика (-3 дБ):10 Гц на BNC

Точность усиления постоянного тока: 3% для стандартного или среднего режима сбора, от 5 В/див до 10 мВ/див; 4% для стандартного или среднего режима сбора, от 5 мВ/див до 2 мВ/Див

Точность измерения постоянного тока: когда вертикальное смещение нулевое, и N 16: (3% × Чтение + 0,1div + 1mv) выбрано только 10mv/div или более;

Средний режим сбора: когда вертикальное смещение не нулевое, и N16: [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див

Повторяемость измерений вольт, средний режим сбора: Delta вольт между двумя средними 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды

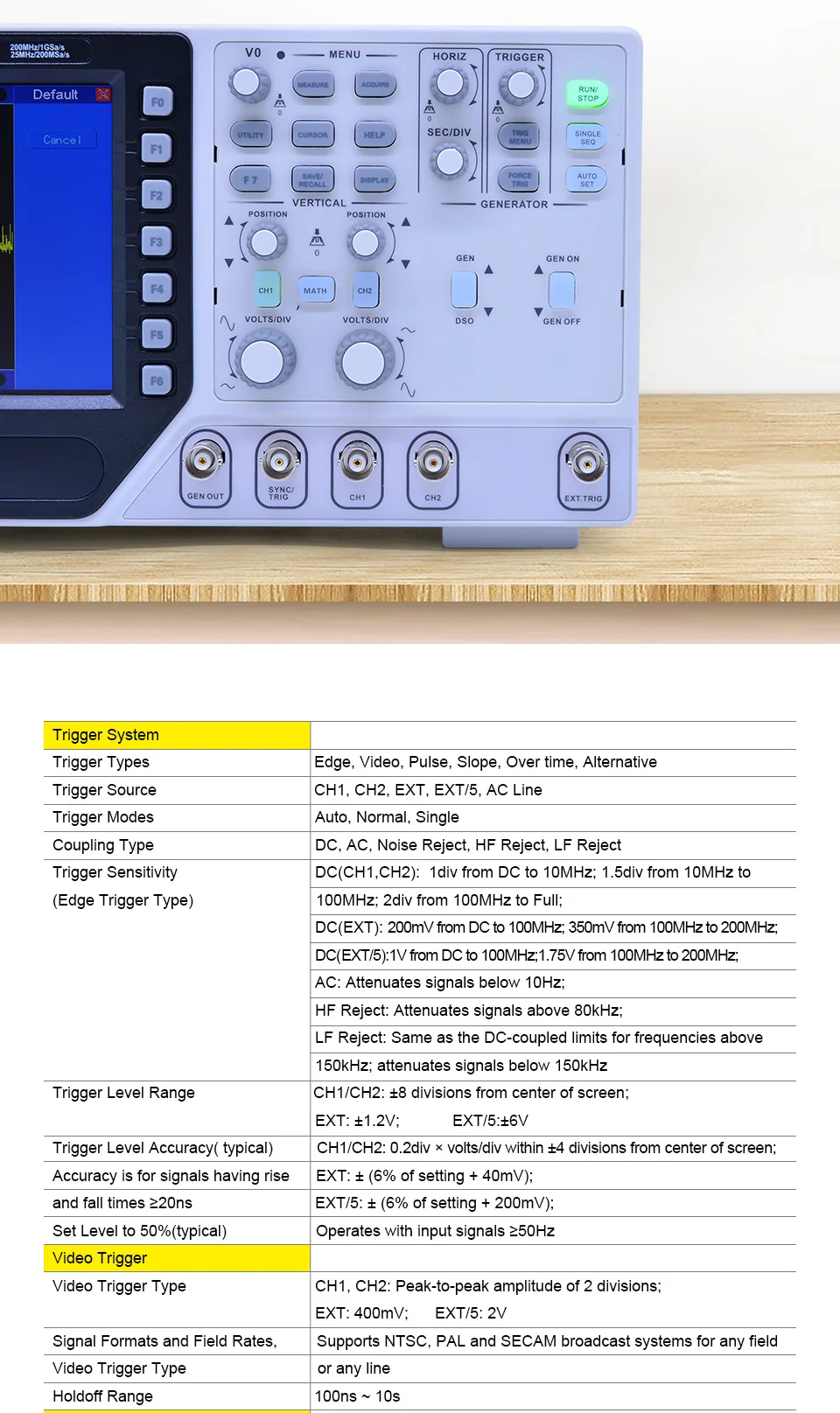

Триггер Системы

Типы триггеров: Edge, Video, Pulse, наклон, со временем, альтернатива

Источник запуска: CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска: автоматический, нормальный, одиночный

Тип муфты: постоянный ток, переменный ток, шумоподавление, высокочастотное отклонение, LF отклонение

Чувствительность триггера (тип триггера Edge): постоянный ток (CH1,CH2) :1div от DC до 10 МГц; 1,5 div от 10 МГц до 100 МГц; 2div от 100 МГц до Full ; DCEXT) :200mV от постоянного тока в переменный 100 МГц; 350mV от 100 МГц до 200 МГц; dcext/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц; Переменного тока: уменьшает сигналы ниже 10 Гц; HF отклонение: Уменьшает сигналы выше 80 кГц; LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Уменьшает сигналы ниже 150 кГц.

Триггер уровень диапазон: CH1/CH2: 8 отделами от центра экрана; EXT: 1,2 V;EXT/5:6V

Точность уровня триггера (стандартная) точность для сигналов, которые поднимаются и опускаются раз 20NS: CH1/CH2: 0,2div × Вольт/div в пределах 4 делений от центр экрана; EXT: (6% настройки + 40mV); EXT/5: (6% настройки + 200mV);

Установите уровень до 50% (стандартный): работает с входными сигналами 50 Гц

Видео вспышка триггера

Тип видеотриггера: CH1, CH2: амплитуда от пикового до пикового значения 2 деления; EXT: 400 мВ; EXT/5: 2 в

Формат сигнала и частоты, тип триггера видео: поддерживает системы вещания NTSC, PAL и SECAM для любого диапазона или любой линии

Диапазон держателей: 100NS ~ 10s

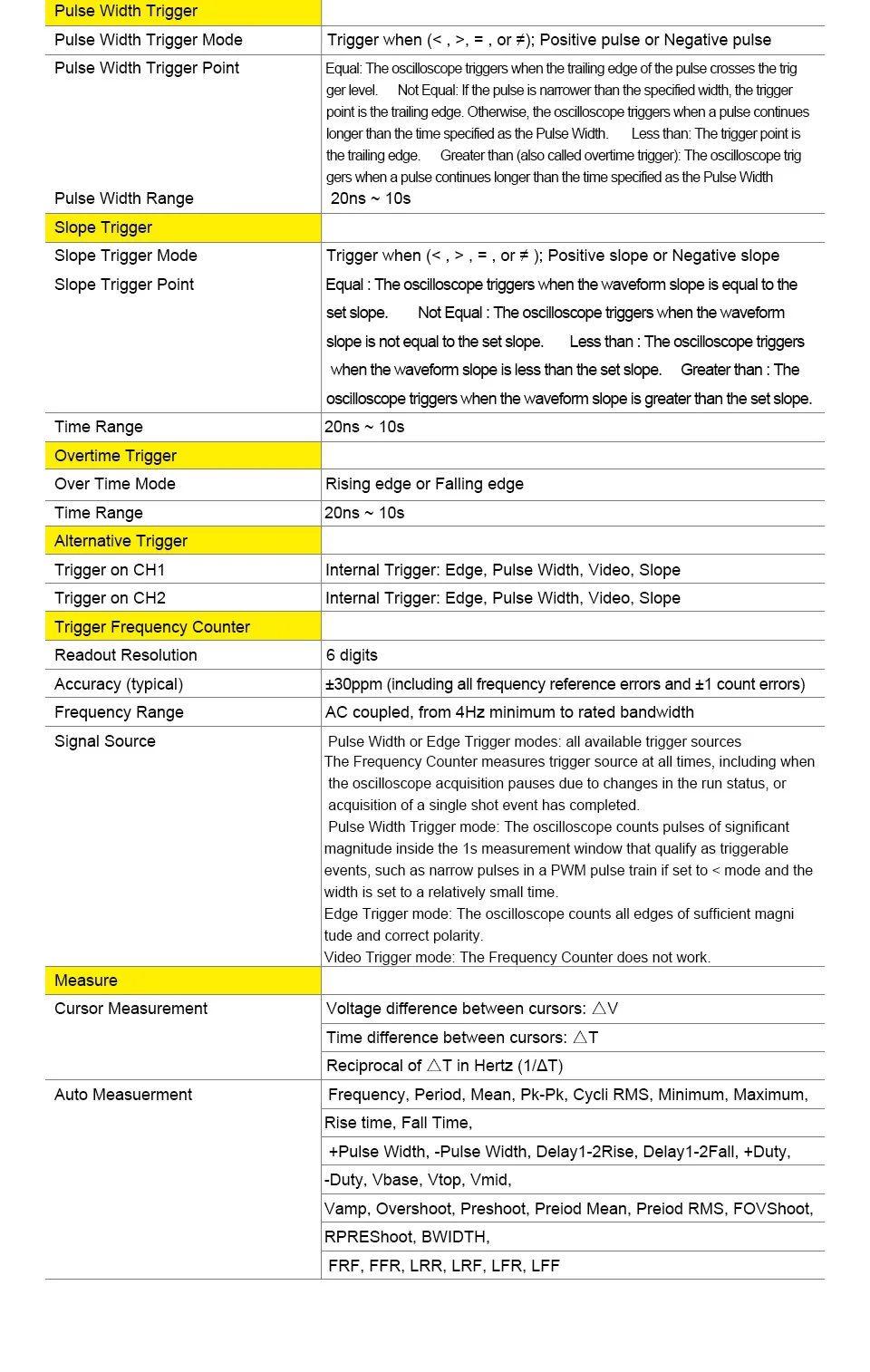

Режим триггера ширины импульса: триггер, когда (< , >, =, или); Положительный пульс или отрицательный пульс

Импульсная ширина ТРИГГЕРНАЯ точка: равный: осциллограф Триггеры, когда задний край импульса пересекается с уровнем триггера. Не равен: если Пульс узок, чем указанная ширина, то точка триггера-это край со шлейфом. В противном случае осциллограф запускается, когда пульс остается дольше, чем время, указанное как ширина импульса. Меньше, чем: ТРИГГЕРНАЯ точка-это заостренный край. Больше, чем (также называется тригггером сверхурочной работы): Триггеры осциллографа, когда пульс работает дольше, чем время, указанное как ширина импульса

Диапазон ширины импульса: 20ns ~ 10s

Режим запуска наклона: триггер, когда (< , > , =, или); Положительный наклон или отрицательный наклон

Точка спуска: равна: осциллограф запускает, когда наклон волны равен наборному уклону. Не равен: осциллограф запускается, когда наклон формы волны не равен наборному уклону. Меньше, чем: осциллограф запускается, когда наклон волны меньше, чем заданный уклон. Больше, чем: осциллограф запускается, когда наклон волны выше, чем заданный наклон.

Диапазон времени: 20NS ~ 10s

Триггерный триггер

С течением времени режим: восходящий край или опускающийся край

Диапазон времени: 20NS ~ 10s

Альтернативные триггер

Триггер на CH1: внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер на CH2: внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер счетчик частоты

Разрешение считывания: 6 цифр

Точность (стандартная):30ppm (включая все Частотные эталонные ошибки и 1 счет ошибок)

Диапазон частот: переменный ток, от 4 Гц до номинальной полосы пропускания

Источник сигнала: ширина импульса или режимы триггера кромки: все доступные источники триггера; Счетчик частоты измеряет источник триггера в любое время, в том числе, когда выход осциллографа из-за изменения статуса работы, или покупка одного мероприятия, завершили. Режим запуска импульсной ширины: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1s, которые квалифицируются как сгенерируемые события, например, узкие импульсы в пульсе PWM, если установить режим <и ширина установлена в относительно малое время. Режим триггера кромки: осциллограф отсчитывает все края с достаточным значением и правильной полярностью. Режим триггера видео: счетчик частоты не работает.

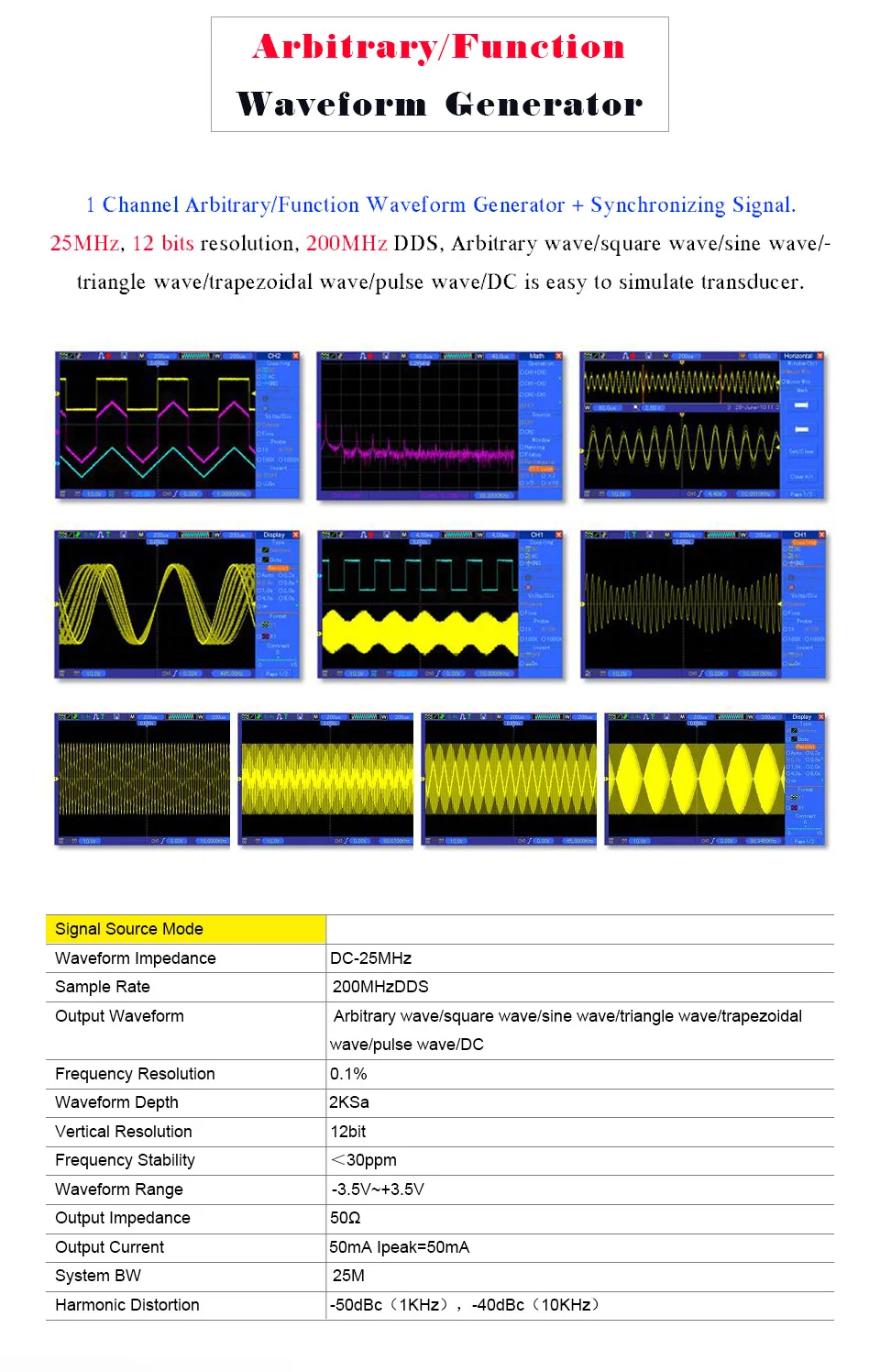

Источник сигнала режим

Сопротивление формы волны: DC-25MHz

Частота дискретизации: 200MHzDDS

Форма сигнала на выходе: произвольная волна, прямоугольная волна, Синусоидальная волна, треугольная волна, трапециевидная волна, импульсная волна, постоянный ток

Разрешение частоты: 0.1%

Глубина волны: 4KSa

Вертикальное разрешение: 12 бит

Частота: 30 ч./мин

Форма волны Диапазон: 3,5 V Max

Выходное сопротивление: 50

Выходной ток: 50 мА, Ipeak = 100 мА

Система BW: 25 м

Гармонические искажения:-50dBc 1 кГц-40dBc 10 кГц

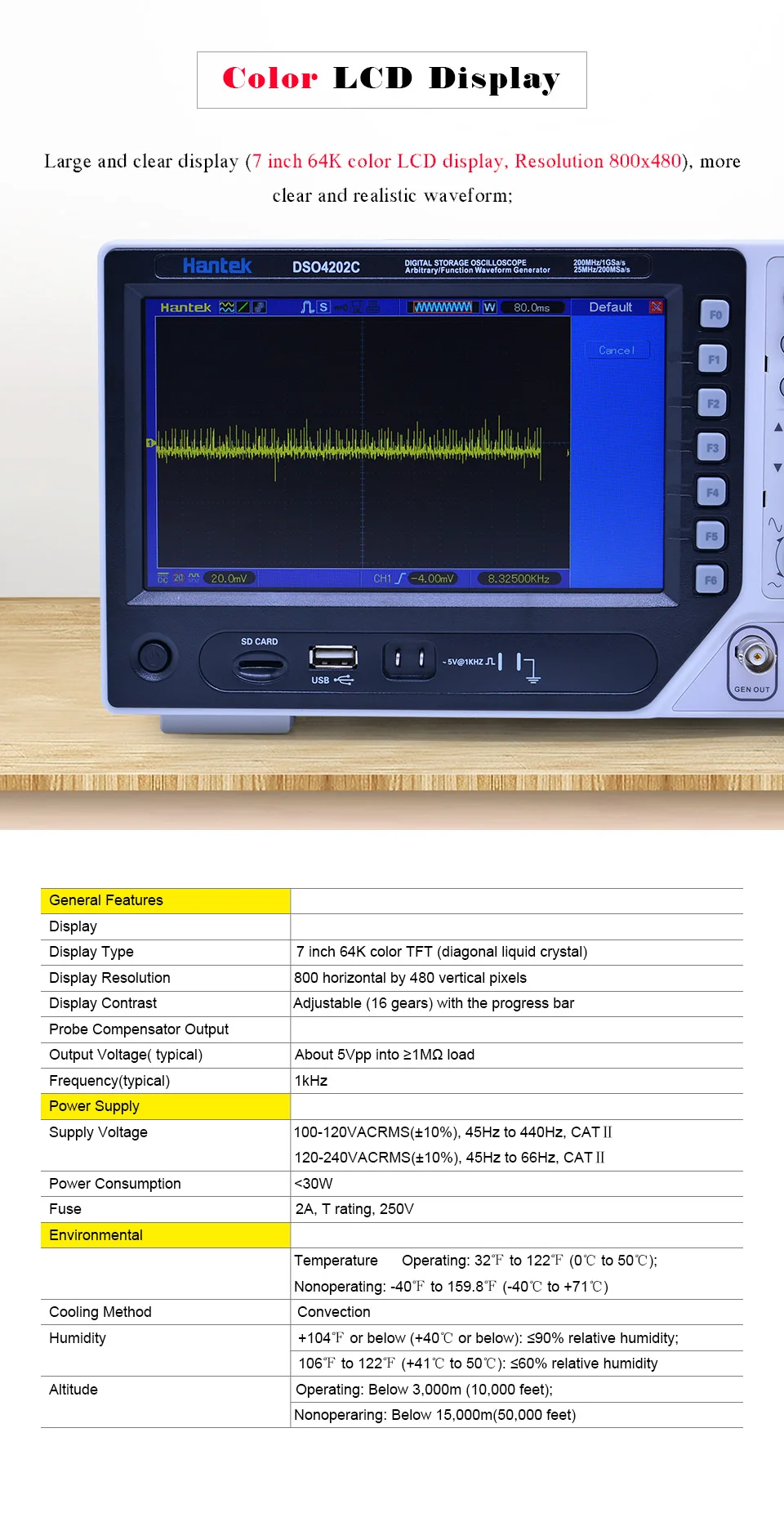

На окружающую среду

Температура: Рабочая: 32-122 (от 0 до 50); Без работы: от-40 до 159,8 (от-40 до + 71)

Способ охлаждения: конвекция

Влажность: + 104 или ниже (+ 40 или ниже): 90% влажности; От 106 до 122(+ от 41 до 50): 60% влажности

Высота: при работе: ниже 3000 м (10000 футов); nonoperaring: ниже 15000 м (50000 футов)
