Гибридный солнечный инвертор PowMr MPPT MPS 3 кВА/2400 Вт 24 В постоянного тока в

Гибридный солнечный инвертор PowMr MPPT MPS 3 кВА/2400 Вт 24 В постоянного тока в

Powermr MPPT Гибридный солнечный инвертор MPS 3KVA/2400W 24VDC 220VAC 24V 60A MPPT регулятором солнечного Зарядное устройство и 30A AC Зарядное устройство выключено с узором «гусиные лапки» инвертор

Это многофункциональный инвертор/зарядное устройство, сочетающее функции инвертора, MPPT Солнечное зарядное устройство и зарядное устройство для обеспечения бесперебойного питания с портативным размером. Его комплексный ЖК-дисплей обеспечивает удобную и легкодоступную работу кнопок, таких как ток зарядки аккумулятора. Приоритет переменного/солнечного зарядного устройства и Допустимое входное напряжение на основе различных приложений

Система

Подключение батареи

Модель

Типичная сила тока

Емкость аккумулятора

Размер провода

Кольцевой терминал

Значение крутящего момента

Кабель мм2

Размеры

D (мм)

L (мм)

3 кВА

100А

100 Ач

1*4 AWG

22

6,4

33,20

2 ~ 3 Нм

200ач

2*8 AWG

14

6,4

29,20

Входное Выходное соединение переменного тока

Модель

Выключатель переменного тока

Манометр

Значение крутящего момента

5 ква

32А

12 AWG

1,2 ~ 1,6 нм

PV соединение

Модель

Типичная сила тока

Размер кабеля

Значение крутящего момента

3 кВА

60А

8 AWG

1,4 ~ 1,6 нм

Выбор модуля PV

Максимальная мощность (Pmax)

260 Вт

Макс. Номера модуля PV в серии

Макс. Напряжение питания Vmpp(V)

30,9 в

3: 30,9x3 = 30 ~ 115

Макс. Сила тока Impp(A)

8.42A

Номера модуля PV параллельно

Напряжение открытого замыкания Voc(V)

37,7 в

7: 60A/8,42

Ток короткого замыкания Isc(A)

8.89A

Общее количество модулей PV: 2x3 = 6

Максимальное количество PV модулей в серии: 3

Номера модуля PV параллельно: 7

Особенности

★Инвертор чистой синусоидальной волны

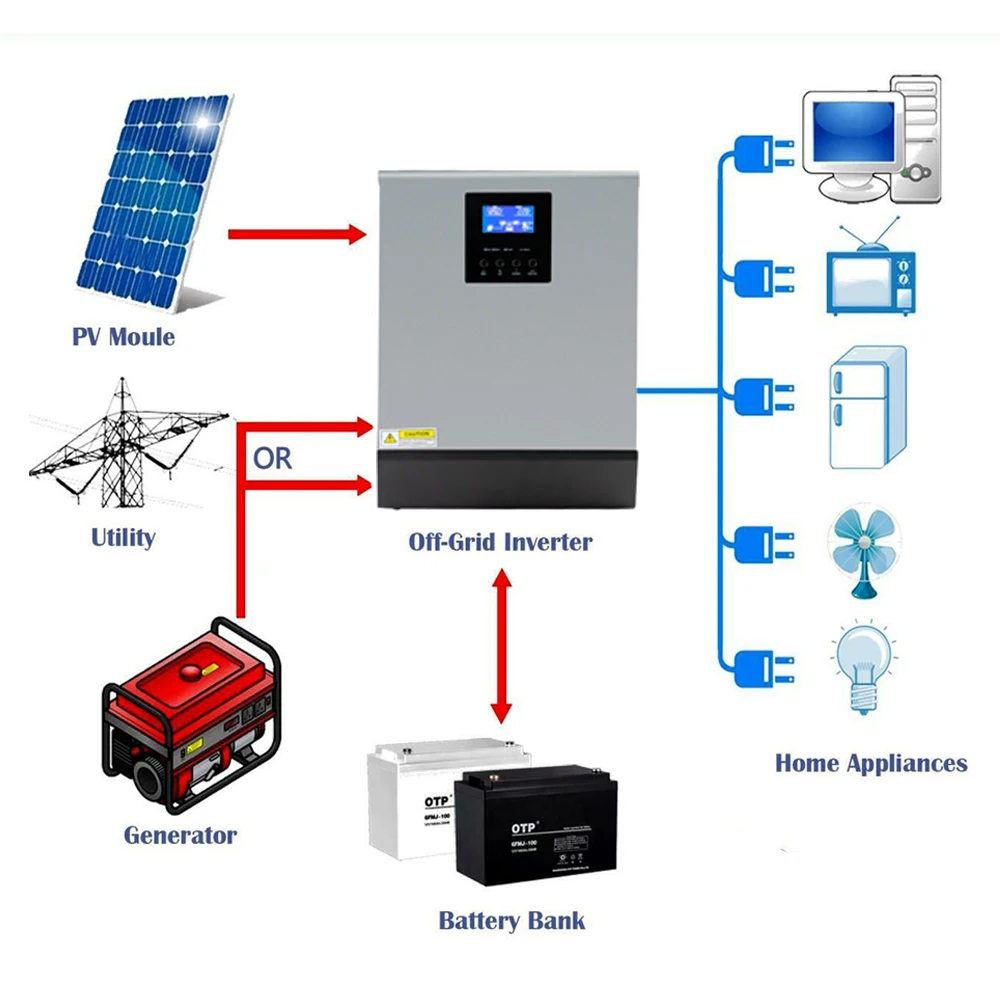

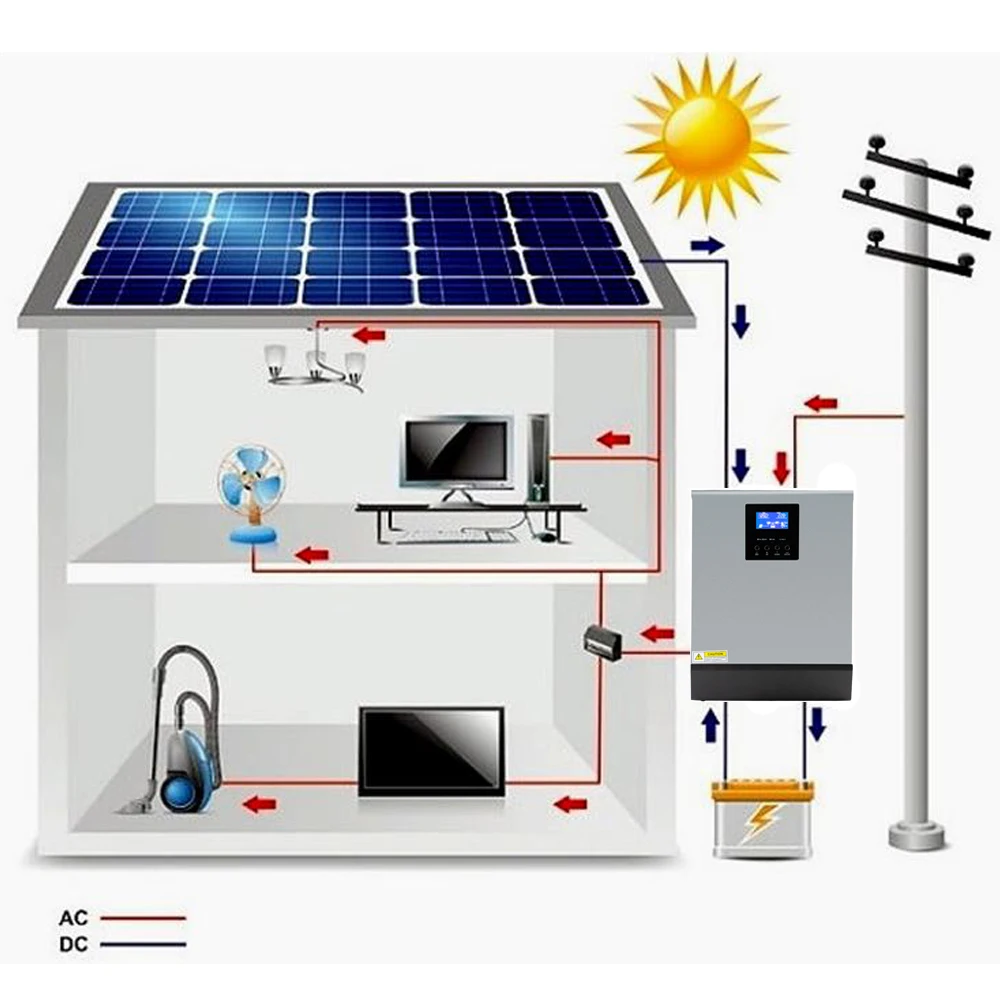

Базовая системная архитектура

На следующей иллюстрации sgiws основное применение для этого инвертора/зарядного устройства. Он также включает следующие устройства для полной системы запуска.

Генератор или утилита

PV модули (опция)

Проконсультируйтесь с вашим системным интергратором для других возможных системных архитектур в зависимости от ваших требований. Этот Инвертер может питать все виды аппликаторов в домашней или офисной среде, включая Аппликаторы моторного типа sucha как трубный светильник, вентилятор, холодильник и кондиционер

Примечание: для установки и эксплуатации параллельной модели, пожалуйста, проверьте отдельное руководство по установке Parallel installel для получения подробной информации

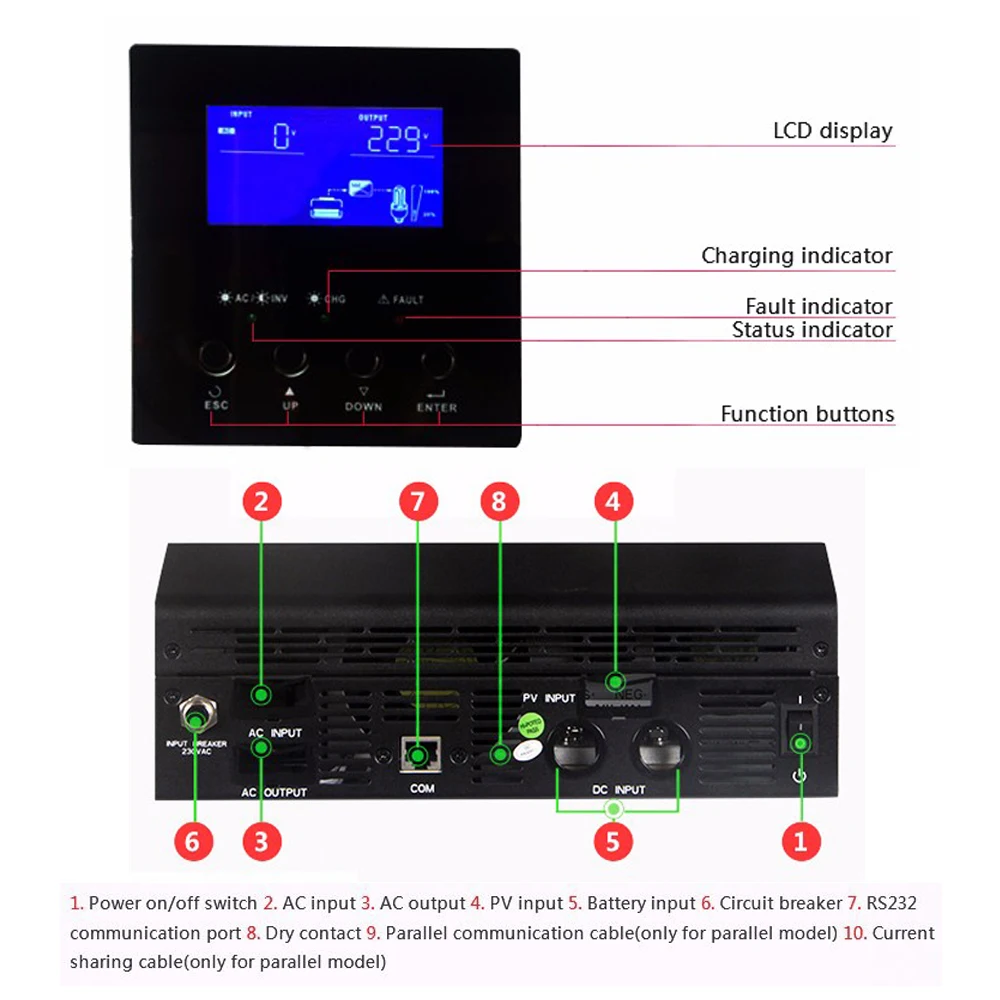

1 ЖК-дисплей

2. Индикатор состояния

3. Индикатор зарядки

4. Индикатор неисправности

5. Функциональные кнопки

6. Включение/выключение питания swtich

7. Вход переменного тока

8. Выход переменного тока

9.PV вход

10. Вход батареи

11. Автоматический выключатель

12. Порт связи RS232

13. Параллельный кабель связи (только для параллельной модели)

14. Текущий общий кабель (только для параллельной модели)

15. Сухой контакт

Технические характеристики

Модель

MPS-3KVA-60A

MPS-5KVA

Номинальная выходная мощность

2400 Вт

4000 Вт

Вход переменного тока

Сигнал входного напряжения

Синусоидальный (утилита или генератор)

Входное напряжение

230VAC

Диапазон регулируемого напряжения

170-280 В переменного тока (для персональных компьютеров) ; 90-280 В переменного тока (для домашнего применения)

Номинальная входная сила

50 Гц/60 Гц (автоматическое обнаружение)

PV вход и батарея

Напряжение батареи

24 В

48 В

PV зарядный ток

60А

60А

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Макс. Pvмассив открытого напряжения цепи

75 в

145 в

PV массив MPPT Диапазон напряжения

30 ~ 66Vdc

60 ~ 115Vdc

Максимальная мощность PV Массива

1440 Вт

2880 Вт

Минимальное напряжение батареи для PV зарядки

17Vdc

34Vdc

Энергопотребление в режиме ожидания

2 Вт

Максимальная эффективность

98%

Выход

Форма выходного напряжения

Чистая синусоида

Регулирование выходного напряжения

230VAC ± 5%

Выходная частота

60 Гц или 50 Гц

Импульсная мощность

6000VA

10000VA

Физический

Размер (Д * Ш * В)

128x272x355 мм

140x295x479 мм

Вес нетто

9,5 кг

15 кг

Сертификация безопасности

CE

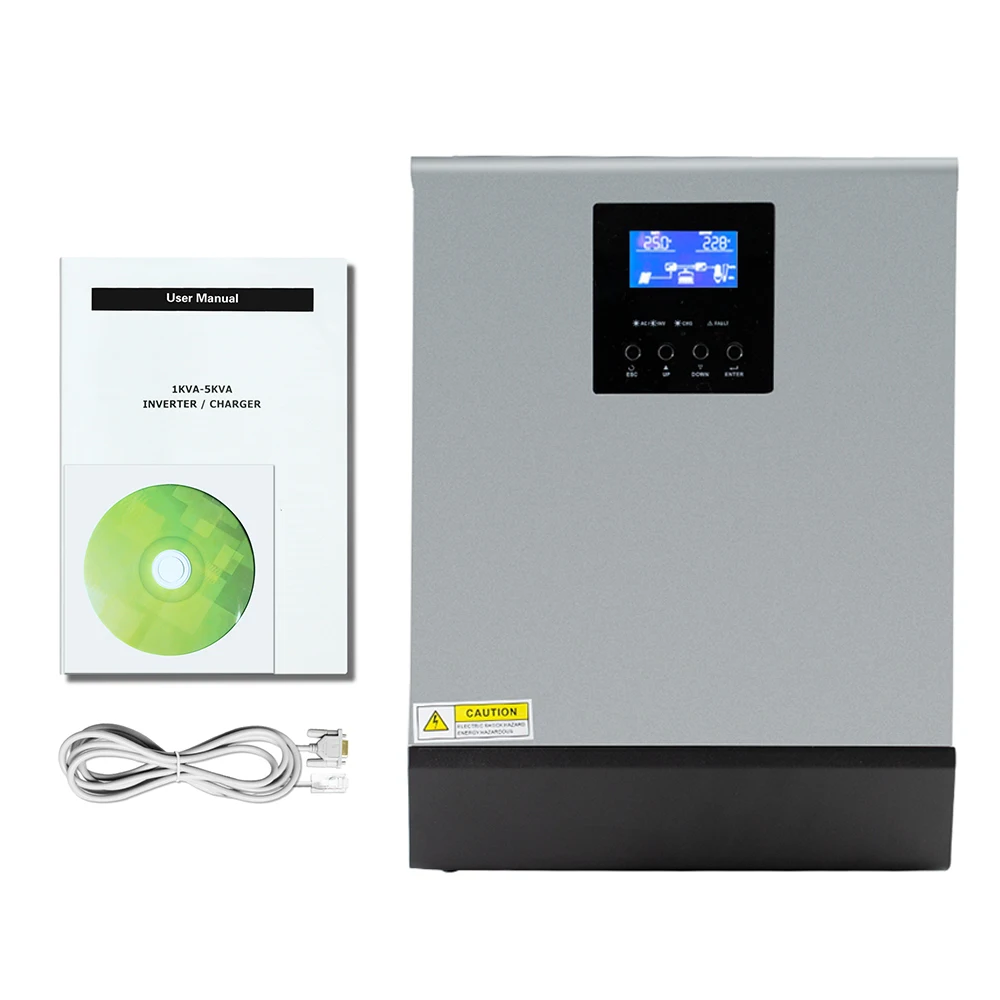

Посылка в том числе

1 x Блок
