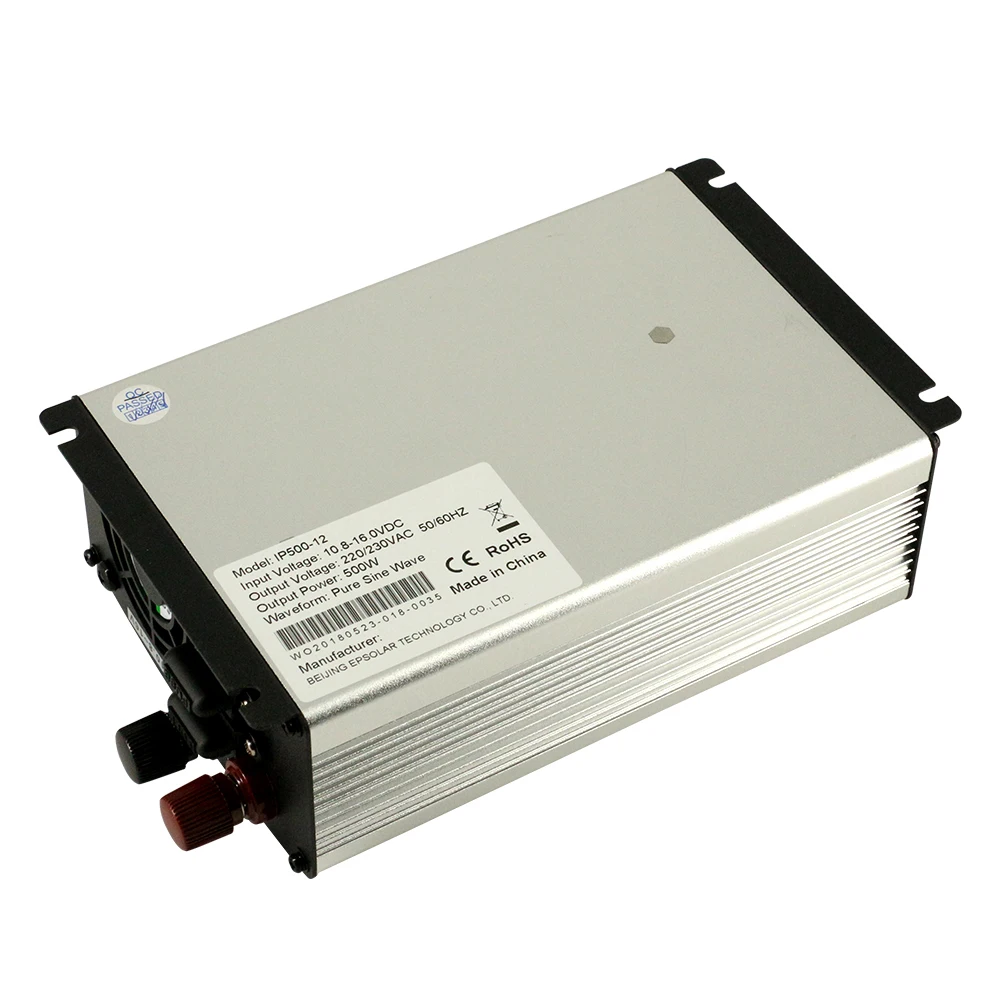

EPever IP500 500W солнечный инвертор 12VDC 24VDC вход 110VAC 120VAC 220VAC 230VAC выход 50HZ 60HZ Чистая Синусоидальная волна инверторы высокая эффективность конвертер

Обзор

Серия IPower представляет собой чистый синусоидальный инвертор, который может преобразовывать 12/24 В постоянного тока в 220/230 В переменного тока. Он имеет характеристики лаконичного контура, компактного размера, высокой надежности, высокой эффективности, просты в установке и эксплуатации и так далее. Инвертор, применимый к бытовой аварийной системе освещения, системе установки транспортного средства и блоку питания малого поля и т. д.

Особенности

Complete полная изоляция-тип инверторной технологии, высокая эффективность преобразования до 91% до 92%

Adoption принятие передовой технологии SPWM, чистый синусоидальный выход, низкий выход гармонических искажений (THD≤ 5%),

❸Optional выходное напряжение и частоту на 110V/120Vac В переменного тока, 50/60 Гц

❹Выход USB: 5Vdc/1A, широкая электронная защита

❺Вентилятор охлаждения. Инвертор применим к бытовой аварийной осветительной системе, системе, установленной на транспортном средстве, и блоку питания малого поля.

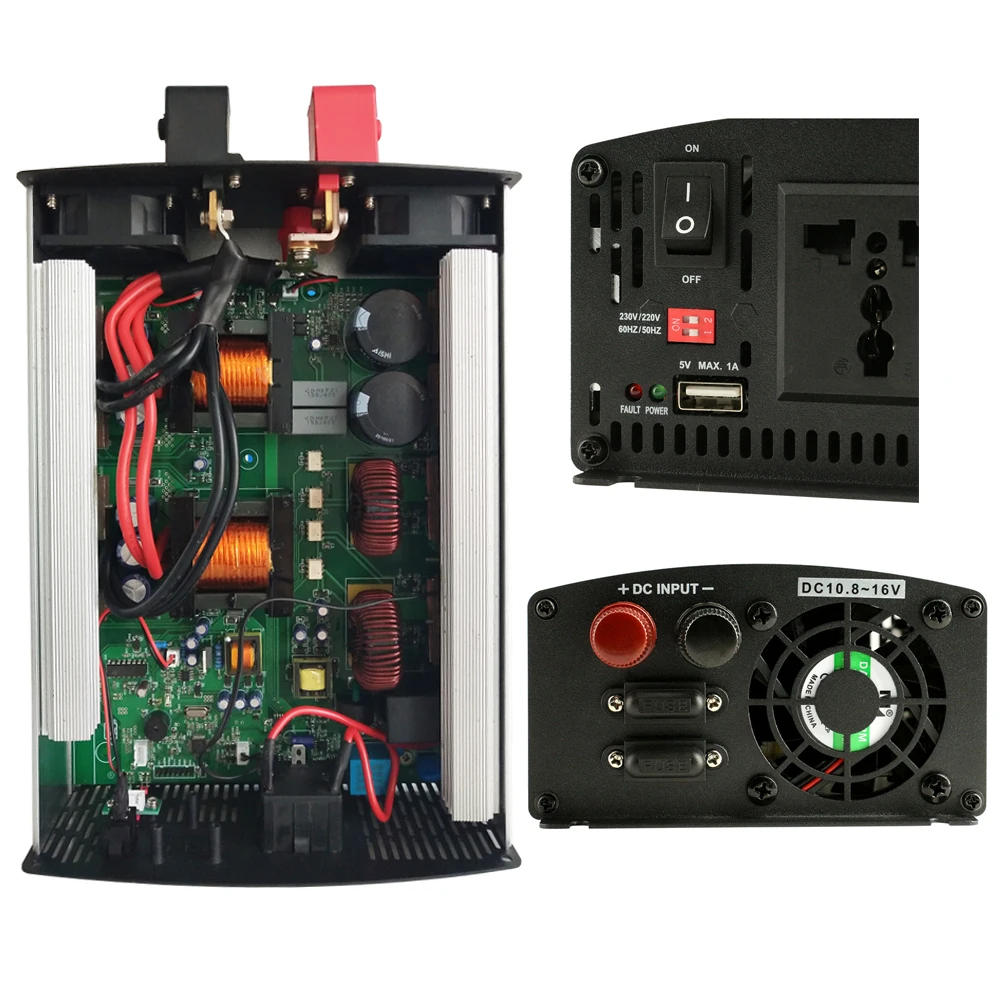

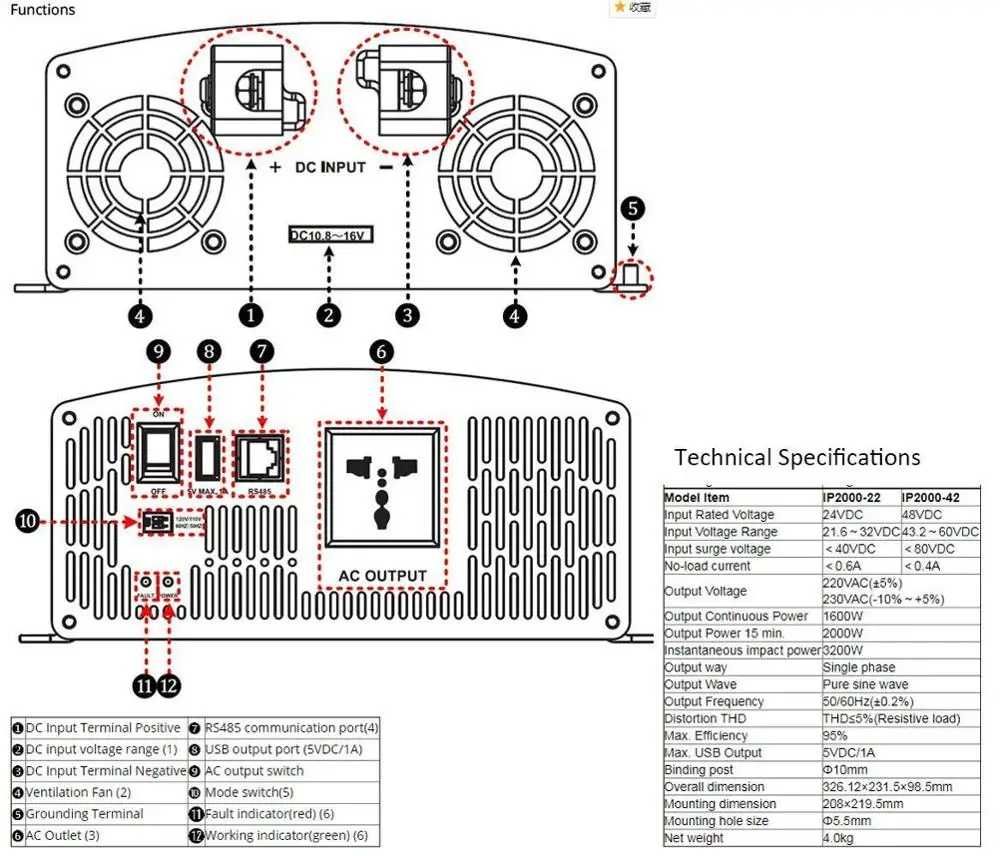

Продукт Особенности

Подходит для: ①

DC положительный входной

⑥

Индикатор Неисправности (красный)

②

Предохранитель

⑦ Световой индикатор

Рабочий индикатор (зеленый)

③ Зарядное устройство

Вентилятор

⑧

Интерфейс выхода USB (5VDC/1A)

④ Отделение для удостоверения личности

DC отрицательный вход

⑨

Переменный ток на выходе

⑤

Выход переменного тока выключатель

⑩

Переключатель режимов

Обратите внимание: 12V система Диапазон входного напряжения 10,8 ~ 16В; 24V система Диапазон входного напряжения 21,6 ~ 32V постоянного тока.

1) вентилятор

Когда температура радиатора более 40 ℃ или внутренняя температура более 45 ℃, вентилятор включится автоматически.

Когда температура радиатора ниже 35 ℃ и внутренняя температура ниже 40 ℃, вентилятор автоматически отключается.

2) переключатель режимов

Режим вывода может быть изменен переключателем режимов. Этот режим можно переключать онлайн.

Когда переключатель No.1 находится на стороне, выходная частота 60 Гц, в противном случае 50 Гц.

Когда переключатель № 2 находится на стороне, выходное напряжение 230VAC, в противном случае 220VAC.

Такая же работа 110VAC и 120VAC

Примечание: как выходная частота, так и выходное напряжение меняются после перезапуска инвертора.

Предупреждение: не включайте/не выключайте переключатель режима, когда инвертор работает.

Защита

Защита и восстановление

Состояние

Явление

Параметр

IPower-12

IPower-22

Защита от перенапряжения

И восстановления

Вход Напряжение пользовательского интерфейса

Ui>16V ± 3%

Ui>32V ± 2%

Выход выключен

Зеленый индикатор быстро мигает

Звуковым сигналом

Ui≤ 14,5 V ± 3%

Ui≤ 29 в ± 2%

Зеленый индикатор на сплошной подошве

Выход на

Защита от низкого напряжения

И восстановления

Вход Напряжение пользовательского интерфейса

Ui <10,8 В ± 3%

Ui <21,6 в ± 2%

Выход выключен

Зеленый индикатор медленно мигает

Звуковым сигналом

Ui≥ 12,5 V ± 3%

Ui≥ 25 В ± 2%

Зеленый индикатор на сплошной подошве

Выход на

Над тем. Защита

И восстановления

Tem.(T)

Теплоотвод T≥ 75 ℃

(IP350-12:70 ℃)

Или внутренний T≥ 65 ℃

Инвертор выключить

Теплоотвод T≤ 55 ℃

И внутренний T≤ 50 ℃

Инвертор включается

Защита от перегрузки и восстановления

Выход мощность S

Выход мощность Pe

S = 1.2Pe

Выход выключенПосле того, как15 мин

Красный индикатор медленно мигает

Звуковым сигналом

S = 1.3Pe

Выход выключенПосле того, как1 мин

Красный индикатор медленно мигает

Звуковым сигналом

S = 1.5Pe

Выход выключенПосле того, как10С

Красный индикатор медленно мигает

Звуковым сигналом

S>2Pe (Номинальная входная мощность)

Выход выключенПосле того, как5S

Красный индикатор медленно мигает

Звуковым сигналом

Нагрузки, защита от короткого замыкания

Выход выключенНемедленно

Красный индикатор быстро мигает

Звуковым сигналом

Технические характеристики

Модель

IP500-11

IP500-12

IP500-21

IP500-22

Вход Номинальная Напряжение

12VDC

24VDC

Вход Напряжение диапазон

10,8 ~ 16VDC

21,6 ~ 32VDC

Вход при скачках напряжения

<32V постоянного тока

<44V

Предохранитель

2 * 32VDC/35A

2 * 32VDC/25A

Ток холостого хода

<0.9A

<0.5A

Выходное напряжение

110 В переменного тока (± 5%)
120 В переменного тока (-10% ~ + 5%)

220В переменного тока (± 5%)
230VAC(-10% ~ + 5%)

110 В переменного тока (± 5%)
120 В переменного тока (-10% ~ + 5%)

220В переменного тока (± 5%)
230VAC(-10% ~ + 5%)

Выходная непрерывная мощность (-20 °C ~ + 45 °C)

500VA

Мощность фактор

0,8

Мгновенная сила удара

≥ 1000VA

Выход путь

Однофазный

Выход волна

Чистая синусоида

Выход частоты

50/60 Гц (± 0.2%)

Искажение THD

THD≤ 5% (резистивная нагрузка)

Макс. Эффективность

91%

92%

91%

92%

Макс. USB Выход

5VDC/1A

Рабочая температура окружающей среды

-20 °C ~ + 45 °C

Диапазон температуры хранения

-35 °C ~ + 70 °C

Диапазон влажности

≤ 93% (Н. С.)

Корпус

IP20

Высота над уровнем моря

<2000 м (деринг для работы в соответствии с IEC62040 на высоте более 1000 м)

Постоянного тока входной разъем

6 мм 2

Габаритные размеры

232,2 × 132 × 74,5 мм

Монтажный размер

205 × 102 мм

Размер монтажного отверстия

Φ5.2mm

Вес нетто

1,40 кг

Примечания установки

Не подвергайте инвертор влажной, легковоспламеняющейся, взрывоопасной или пылевой среде.

Пожалуйста, убедитесь, что зазор вентиляции вокруг инвертора составляет более 10 см.

Никогда не устанавливайте инвертор в герметичном корпусе с затопленными батареями.

Управление шаги

Шаг 1: Выключите инвертор.

Шаг 2: Подключите нагрузку переменного тока к розетке переменного тока.

Шаг 3: Подключите аккумулятор.

Шаг 4: Включите инвертор.

Шаг 5: Включите нагрузку переменного тока.
