Множество практичных сцен!

1. Регулировка яркости светодиода, частота, рабочий цикл можно регулировать

2. Регулировка скорости двигателя, частота и рабочий цикл можно регулировать

3. Управляйте соленоидным клапаном, чтобы тянуть и отпускать, можно установить автоматический цикл, задержку выхода, номер цикла (или бесконечную петлю).

4. Управляйте оборудованием для включения и выключения, проводите Испытание на усталость, провисание напряжения и другие испытания для проверки надежности клиентского оборудования.

5. Задержка начала загрузки, время задержки может быть установлено, после задержки, он будет включен или периодически.

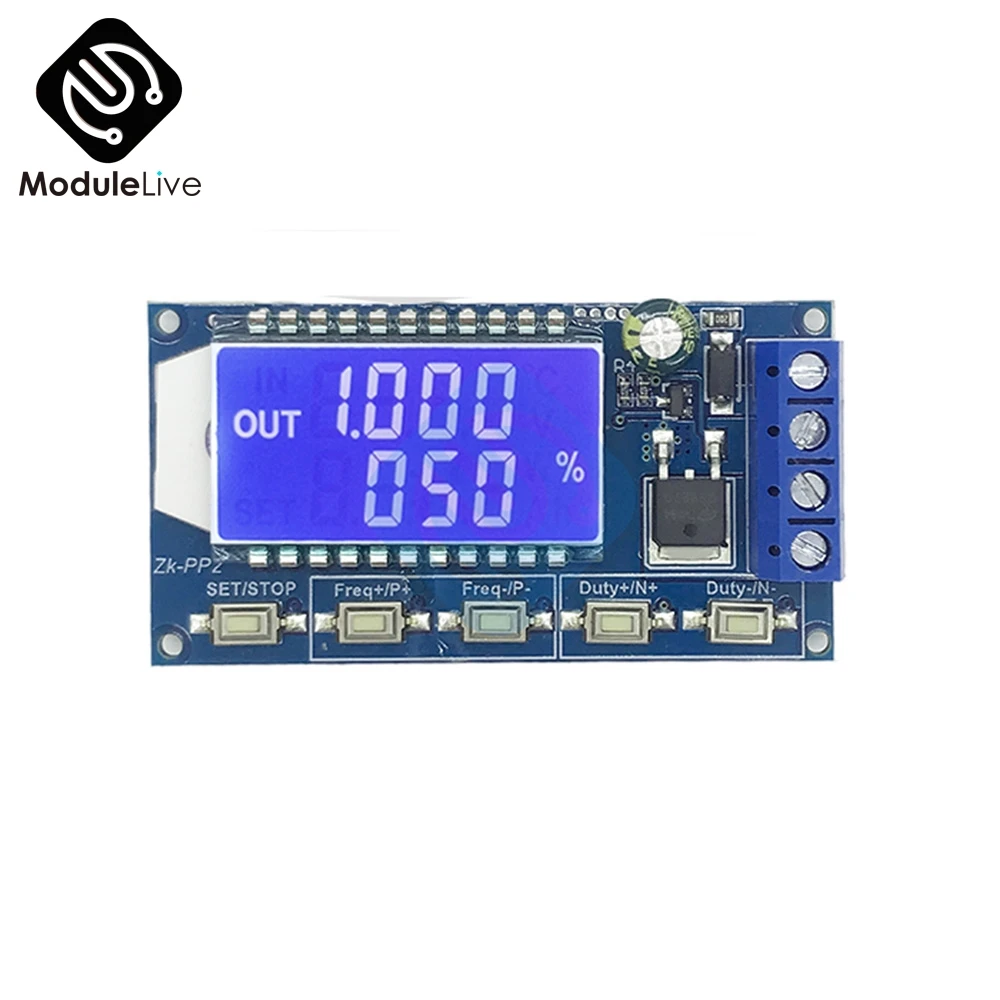

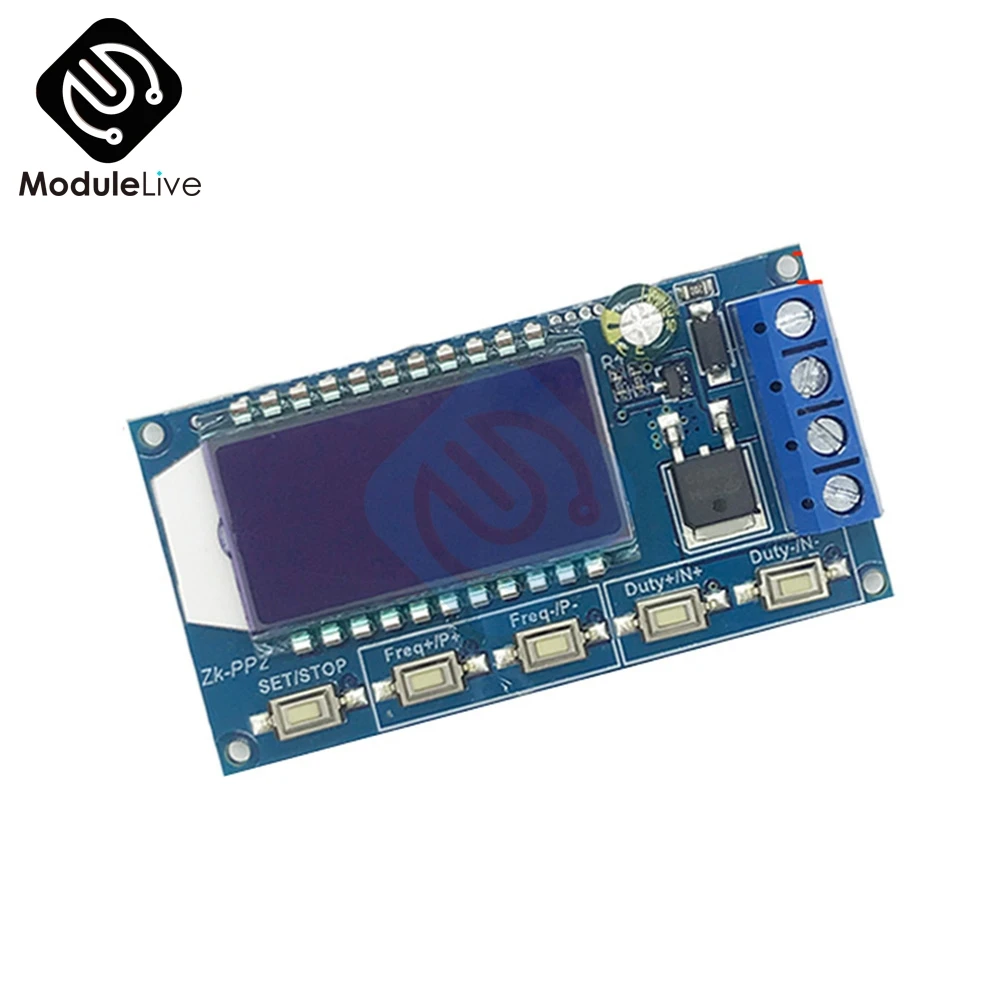

1. Основные характеристики продукта:

1,1 может непосредственно управлять светодиодом, двигателем, электромагнитным клапаном и другими нагрузками

1,2 можно выбрать два режима:

Режим PWM-частота (непрерывная), рабочий цикл, количество импульсов регулируется;

Импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки включения питания и количество импульсов регулируются.

1,3 с кнопкой запуска и остановки, может управлять выходом и остановкой сигнала

1,4 широкий вход напряжения 3,3-30 в, 5,08 мм Клеммная проводка

2. Технические параметры:

2,1 Рабочее напряжение: 3,3 ~ 30 В (обратите внимание, что положительные и отрицательные полюсы не должны быть изменены, в противном случае это может сгореть)

2,2 Частотный диапазон: 1 Гц ~ 150 кГц, точность составляет около 2%. Контроль скорости двигателя обычно выбирает 20 кГц

2,3 диапазон рабочего цикла: 0-100%, 1% шаг

2,4 количество импульсов: 1-9999 или бесконечное (дисплей "----" означает бесконечность)

2,5 время задержки на выходе: 0,000 s-9999 s, минимум может быть установлен 1 мс

2,6 положительная и отрицательная ширина импульса Длина: 0,000 s-9999 s, минимум может быть установлен 1 мс

2,7 Выходная Грузоподъемность: менее 8А (MOS switch tube)

2,8 амплитуда выхода: амплитуда равна напряжению питания (выход + непосредственно подключен к модулю V +)

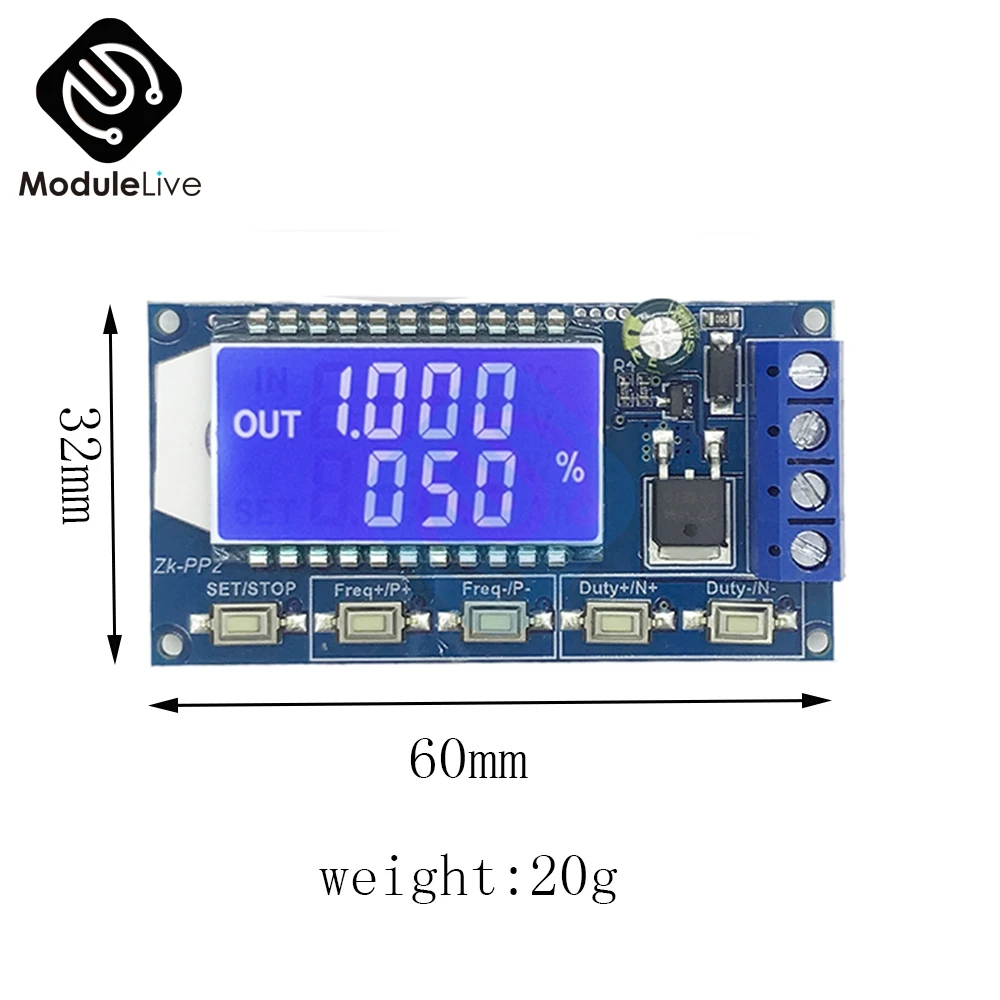

2,9 размер изделия: 60 мм * 32 мм * 10 мм

2,10 Вес изделия: 20 г

2,11 Упаковка: Антистатический мешок

3. Режим PWM (дисплей имеет "%" для режима PWM)

Заводским режимом по умолчанию является режим PWM, FREQ + и FREQ-key set, DUTY + и DUTY-button set duty cycle; короткое нажатие кнопки STOP, управление выходом сигнала или остановкой, стоп-выход 0, экран отображает знак «OUT», так как есть выход, в противном случае он останавливает выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.

Если вы хотите переключиться в режим импульсного импульса, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим.

3,3 импульсный режим (нет "%" на правой стороне дисплея отображается в импульсном режиме)

Кнопки P + и P устанавливают время ширины положительного импульса, ЖК-экран отображается, кнопки N + и N устанавливают время ширины отрицательного импульса, ЖК-экран отображает вниз, устройство занимает несколько секунд; короткое нажатие кнопки стоп для управления выходным сигналом или остановкой, остановка выхода 0, На экране отображается знак «OUT» как выход, в противном случае он останавливает выход; Заводская положительная ширина импульса по умолчанию составляет 0,5 секунды, а отрицательная ширина импульса-0,5 секунды.

Импульсный номер и задержка настройки времени-в импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очищен после входа. Выход импульса; P + и P-кнопки установить время задержки, N + и N-кнопки установить Импульсный номер, Заводская задержка по умолчанию время 0 секунд, Импульсный номер бесконечен (дисплей ----); нажмите кнопку в течение 2 секунд, автоматически Вернитесь к импульсному интерфейсу, нажмите кнопку стоп, после задержки настройки времени, Начните отправлять установленное количество импульсов, если количество импульсов отправлено, оно автоматически выводит 0, если период не отправлен, нажмите кнопку стоп. Выходной Пульс будет выключен и очищен, и количество импульсов будет выдано каждый раз, когда он начнётся.

3,4 примеры применения

3.4.1 PWM выход 20 кГц, 60% Рабочий цикл: Выберите PWM режим, частота установлена до 20,00, и коэффициент обязанности установлен до 060%.

3.4.2 выход включается в течение 0,6 секунд и выключается в течение 0,2 секунд. Бесконечная петля: Выберите режим импульса, ширина положительного импульса настроена на 0,600, ширина отрицательного импульса настроена на 0,200, время задержки установлено на 0,000, и количество импульсов установлено ----.

3.4.3 включение питания или нажатие кнопки Пуск, задержка 5 секунд, затем выход включается в течение 0,6 секунд, ВЫКЛ 0,2 секунды, бесконечная петля: Выберите импульсный режим, положительная ширина импульса составляет 0,600, отрицательная ширина импульса-0,200, Задержка времени устанавливается на 5,000, а количество импульсов-на ----.

3.4.4 включение питания или нажатие кнопки Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, ширина положительного импульса настроена на 0,010, отрицательная ширина импульса настроена на 0,010, задержка времени установлена на 5,000, а количество импульсов установлено на 0100.

3.4.5 Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите режим импульса, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается до 10,00 секунд, и число импульсов бесконечно. (----).

3.4.6 другие приложения могут изучить или проконсультироваться со службой поддержки клиентов

Все параметры настройки не теряются, когда они выключены.
