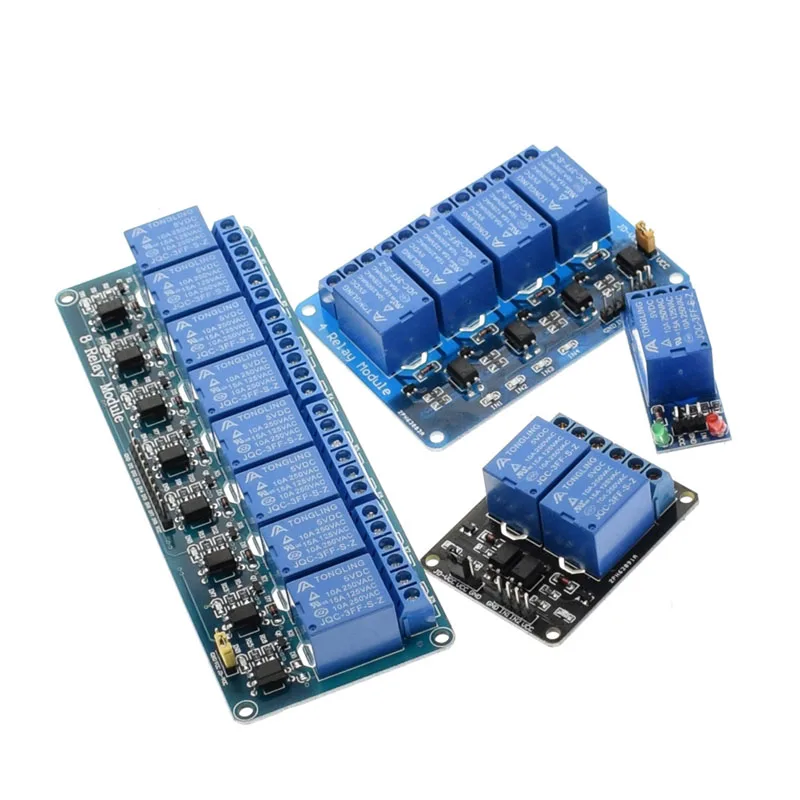

Релейный модуль 5 в 1 2 4 6 8 каналов с оптроном релейный выход для arduino|Аксессуары

Релейный модуль 5 в 1 2 4 6 8 каналов с оптроном релейный выход для arduino|Аксессуары

Описание продукта:

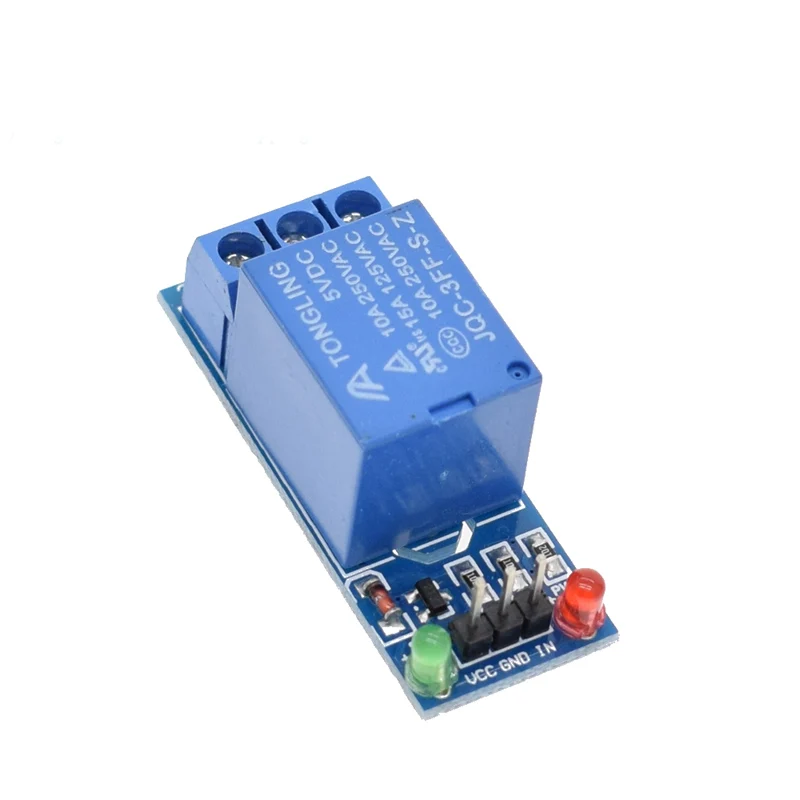

1 канальный релейный модуль Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока Ток срабатывания: 5mA Рабочее напряжение: 5 В Размер модуля: 50x26x18,5 мм (Д х Ш х В) Четыре крепежных болта отверстия, диаметр 3,1 мм DC +: положительный источник питания (VCC) DC-: отрицательный источник питания (GND) В: может быть реле управления высокого или низкого уровня НЕТ: нормально открытый релейный интерфейс COM: реле общего интерфейса NC: нормально закрытый релейный интерфейс 2 канальный релейный модуль 1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (В) 2 Вес:. 31 г 3. Цвет печатной платы: черный 4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированной 5 реле высокого качества свободные музыкальные реле SPDT. Обычный терминал, нормально открытый, один нормально закрытый терминал 6 оптопары изоляции, хорошее анти-помех 7. Низкая тяга, высокий выпуск. Индикатор состояния энергии светильник, выключается светодиодный статус релиза 8.VCC системы питания, JD_VCC реле питания. Вы можете подключить джемперы Электрические параметры: Напряжение питания: 5VDC, 12VDC Ток: более 100 мА Нагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока Проводка: VCC: система положительного питания GND: отрицательная мощность системы В1-ин2: реле управления портами 4-Канальный Релейный выход модуля, релейный выход Контакты 250A 10A. Вход в 1, IN2, IN3, IN4, сигнальная линия низкая эффективность. VCC, GND вход питания, может релейный отдельный источник питания реле ввода питания JD-VCC. Область применения: 1, поддержка всех MCU управления. 2. Промышленный сектор; 3, Управление ПЛК; 4, умный дом управления 6 канальный релейный модуль 1. Максимальная нагрузка на нормально открытый контакт: AC 250V/10A, DC 30V/10A. 2. Ток триггера 5 мА; 3. Индикатор питания Светильник (зеленый), релейный индикатор состояния светильник (красный); Интерфейсный модуль Технические характеристики: 1. Постоянный ток +: постоянный ток питания положительный полюс 2. DC- : DC источник питания отрицательный полюс 3. CH1 ~ CH6: реле сигнала запуска pin Релейный выход: 1. Нормально закрытый штырь (NC1 ~ NC6): Нормально закрытый штырь реле 2. Общий штифт (COM1 ~ COM6): релейный общий штифт 3. Нормально открытый штырь (NO1 ~ NO6): нормально открытый штырь реле

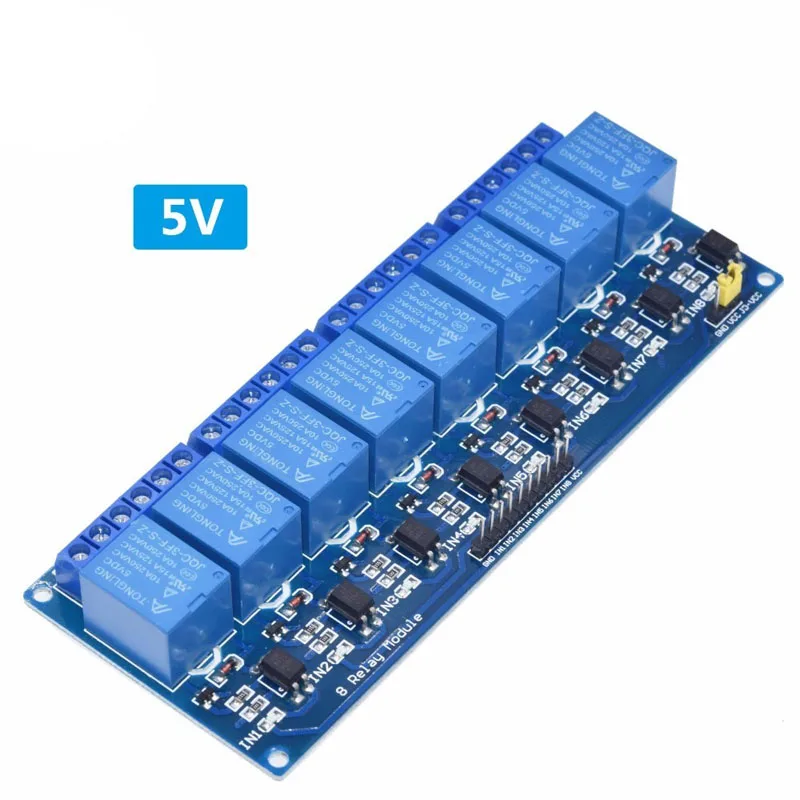

8 канальный релейный модуль

Особенности Использование реле высокого тока, AC250V 10A DC30V 10A Свяжитесь с некоторыми независимыми проводами, безопасными и надежными Стандартный интерфейс, может быть расширен в различных досках разработки С фиксированными винтовыми отверстиями для легкой установки Подходит для различных платформ, таких как 51/AVR/ARM

Описание:

1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции; 2. С использованием двухсторонней FR-4 печатной платы, высокопроизводительный процесс производства чипов; 3. С использованием аутентичного релейного управления свободной музыкой; 4, с инструкциями по реле, отсоедините, отсоедините не светит; 5. Вход сигнала имеет низкий сигнал, часто начинающийся с общего терминала будет включен; 6. Реле может управлять различными устройствами и нагрузкой; 7 , 8 и 8 нормально открытый нормально закрытый контакт; 8, синий KF301 клеммы к линии управления более удобны. 9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), вес: 120 г 10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм 11, завершены 100% функциональным испытанием и испытанием стабильности Два модуля интерфейс: 1, VCC: 5 в источник питания, подключенный к положительному 2, GND: 5 в источник питания, подключенный к отрицательному 3. IN1-IN8: триггер, активный низкий Релейные выходы: 12-интерфейс командной строки, интерфейс может быть непосредственно подключенный к все версии, дружественный 1, NO1 - NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COM 2, COM1 - COM8 реле общий интерфейс 3, NC1 - NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста
