AD8317 модульный огарифмический усилитель Радиочастотный детектор мощности 1M 10GHz RF

AD8317 модульный огарифмический усилитель Радиочастотный детектор мощности 1M 10GHz RF

Основные характеристики:

AD8317-это логарифмический усилитель демодуляции, который может точно преобразовать ВЧ входной сигнал в соответствующий дБ масштаб выхода. В цепях каскадного усилителя используется прогрессивная технология сжатия, и геофоны оснащены на всех уровнях. Сигнал от 1 МГц до 8 ГГц, который может поддерживать точную логарифмическую консистенцию и может работать максимум на 10 ГГц.

AD8317-список поставки модуля полости:

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и функция проста. Пожалуйста, объедините схему, предоставленную нашим магазином, и справочные экспериментальные условия, чтобы сделать соответствующую проверку функций.

(2) Детали основных параметров этого модуля находятся в деталях, предоставляется только принцип формата PDF; Не предоставляются инженерные документы, пожалуйста, будьте ясны для покупателя, если у вас возникли проблемы с работой, вы можете обратиться в службу поддержки клиентов.

(3) перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять источник питания и использовать ограничения, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию в ваш почтовый ящик

Параметры модуля

Модель модуля: AD8317

Тип модуля: логарифмический детектор RF

Напряжение питания модуля: DC5V

Ток питания модуля: 27 мА

Форма входного сигнала: односторонний

Диапазон входного напряжения: -65dBm-+ 10dBm

Диапазон входных частот: 1 МГц-10 ГГц; Из-за ограничений инструмента параметры выше 3G не измеряются

Входное сопротивление: 50 Ом

Диапазон выходного напряжения: 0,35-1,7 В; При условии фактического измерения, существуют различия между различными модулями

Характеристики входного сигнала: входное соединение; Может быть непрерывной синусоидальной волной или импульсом. Цепь должна быть модифицирована для измерения пульса. Модуль по умолчанию для непрерывного среднего обнаружения.

Выходной ток: 2ма (макс.); Выход-это сигнал напряжения, как правило, без тока.

Динамический диапазон модуля: 50 дБ (8 ГГц); Оставляя подходящую позицию резистора, диапазон измерения шире

Вес модуля: 7 г

Защита модуля: защита обратного соединения, неограниченная Защита от тока

Вес модуля: 7 г

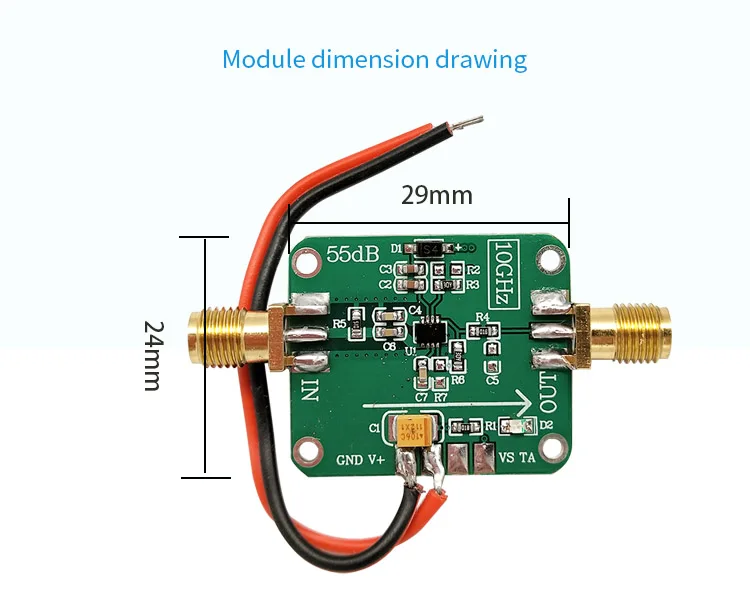

Характеристики модуля: 29*24*6 мм; Длина * ширина * высота-Размер печатной платы

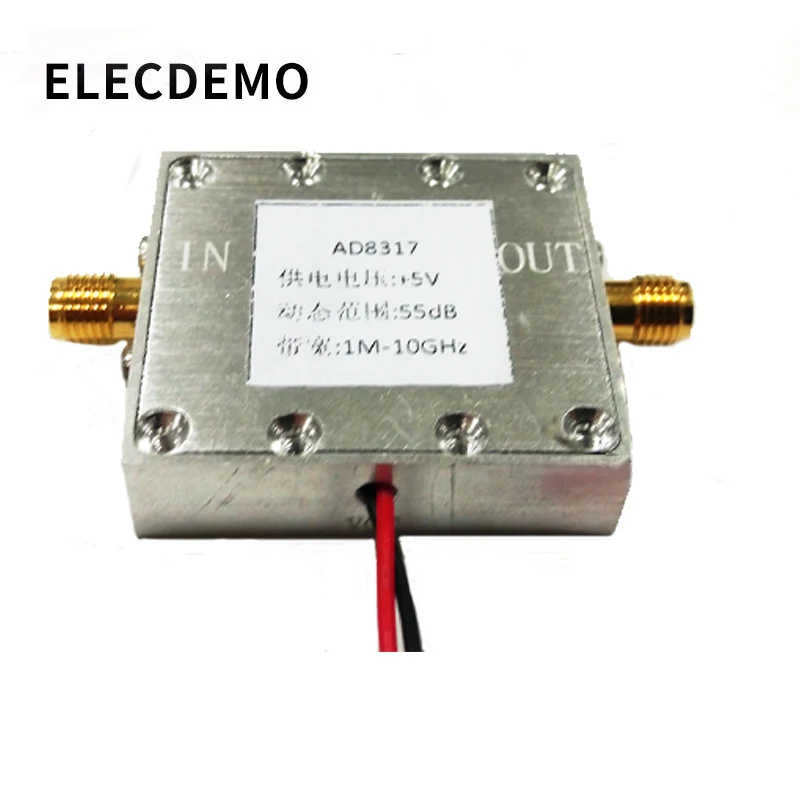

Щит модуля: с защитным чехлом

Факторы нагрева модуля: чрезмерное напряжение источника питания повреждает чип или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 85 ℃ промышленного класса

Характеристики модуля: модуль прост и компактен, интерфейс прост, и полость защищена от помех

Диапазон применения: измерение RSSI базовой станции, беспроводной локальной сети, WIMAX и радаров и т. Д.

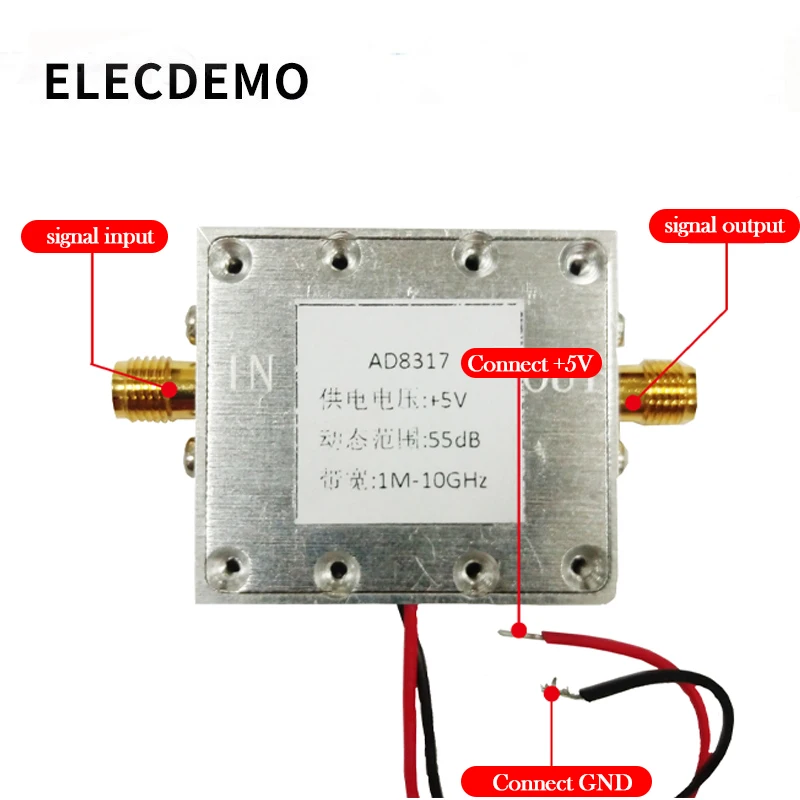

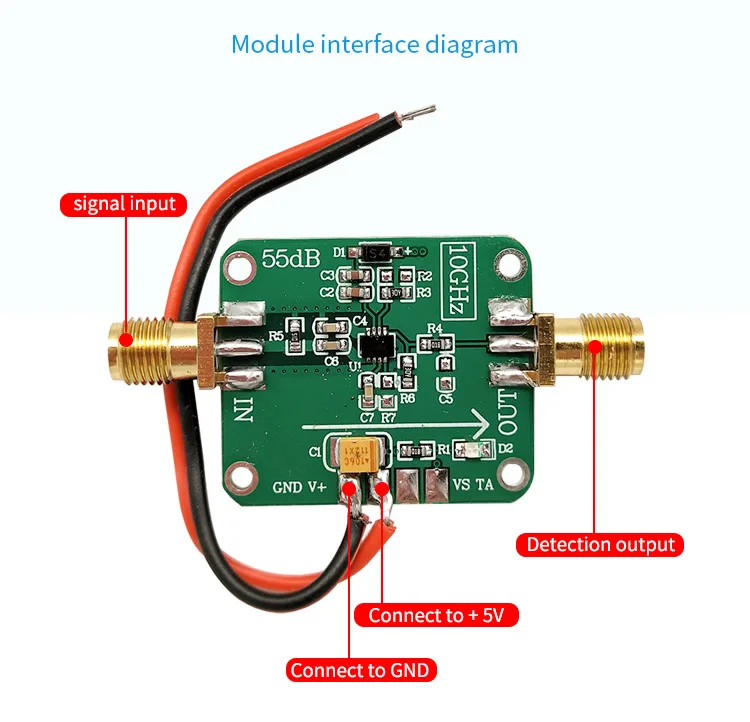

Тип интерфейса модуля: SMA вход сигнала и выход

Особенности:

Описание модуля

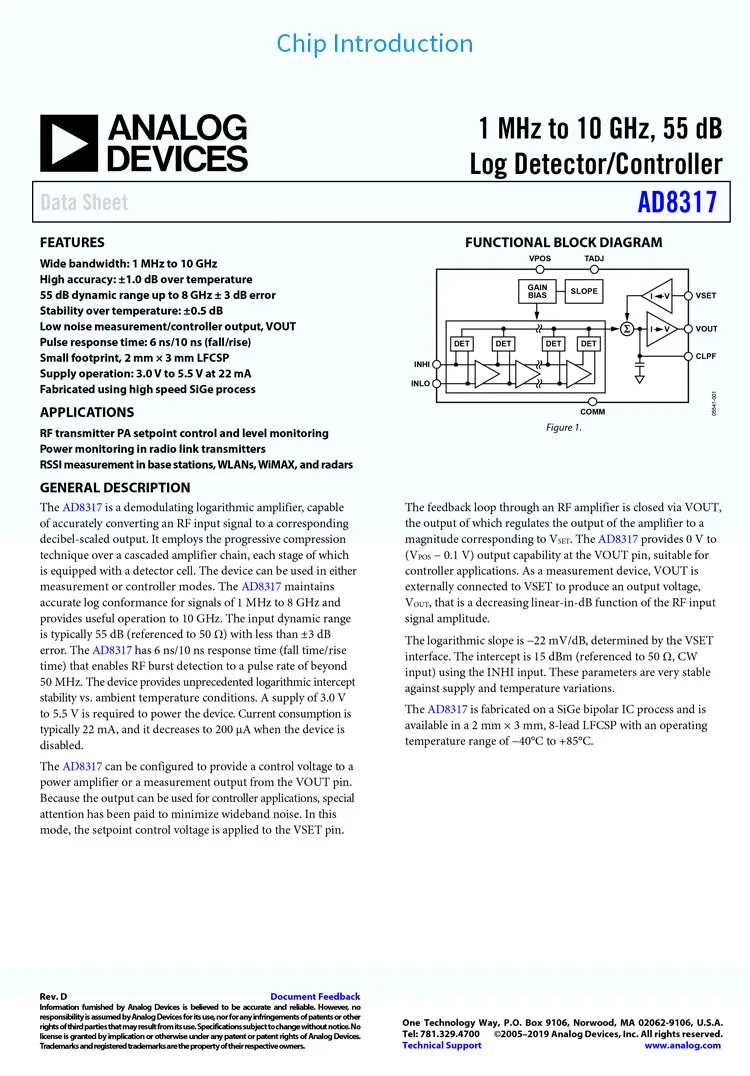

AD8317-это демодулированный логарифмический усилитель, который точно преобразует ВЧ входной сигнал в соответствующий коэффициент децибел. Он может быть настроен для обеспечения управляющего напряжения к усилителю мощности или для обеспечения измерения выхода от VOUT pin. Поскольку выход используется для приложений контроллера, проблема широкополосного шума специально решена и может быть сведена к минимуму. В этом режиме контрольное напряжение точки установки действует на штырь VSET.

Отзывы о петлях через Радиочастотный усилитель закрываются VOUT, и его выход регулирует выход усилителя на величину, соответствующую VSET. AD8317 обеспечивает выходную мощность от 0 В до (V) POS (-0,1 в) выходной разъем на конце разъема VOUT, который подходит для приложений контроллера. В качестве измерительного устройства VOUT внешне подключается к VSET для генерации выходного напряжения VOUT, что является линейной функцией дБ минус амплитуды входного сигнала RF. Логарифмический уклон-22 мВ/дБ, который определяется интерфейсом VSET. Интерпретация составляет 15 дБм (сопротивление: 50 Ом, вход CW), и используется вход INHI. Эти параметры очень стабильны и не меняются при напряжении источника питания и колебаниях температуры.

В AD8317 Изготовлено с использованием SIGe биполярный интегральная схема процесса и транслирует полученную информацию в 2mmх3mm, 8-LFCSP. Диапазон рабочих температур от-40 °C до + 85 °C.

Меры предосторожности при использовании модуля

(1) Максимальная входная мощность модуля детектора составляет + 10dBm. Динамический диапазон детектора составляет 75 дБ, и Есть фактические измерения, чтобы увидеть, что нелинейности начинают появляться, когда они превышают-5 дБм.

(2) хотя модуль имеет защиту обратного соединения, нет никакой предельной защиты тока. Если напряжение слишком высокое, оно может все еще повредить чип или модуль, то есть источник питания должен быть ограничен по току.

(3) модуля малой мощности модуля, и источника питания не превышает 5,5 V.

(4) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(5) рекомендуется использовать интерфейс SMA для входного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму, что делает измерение неточным.

(6) ответ и динамический диапазон модуля детектора на разных частотах будут отличаться, и существуют различия между различными модулями. Это нормальное явление, а не проблема модуля.

Часто задаваемые вопросы

Вопрос: нет ли ответа при измерении импульсной мощности? Выход-прямая линия.

О: функция модуля по умолчанию-это Обнаружение мощности. Он не может обнаруживать пульс или мгновенную мощность. Вам нужно изменить конденсатор C7 на небольшое значение конденсатора для обнаружения импульса и мгновенной мощности. Как правило, чем выше мгновенные требования, конденсатор C7 должен быть достаточно мал.

В: я купил 3 модуля. Отличается ли выходное напряжение при одном и том же тестовом состоянии? Это нормально?

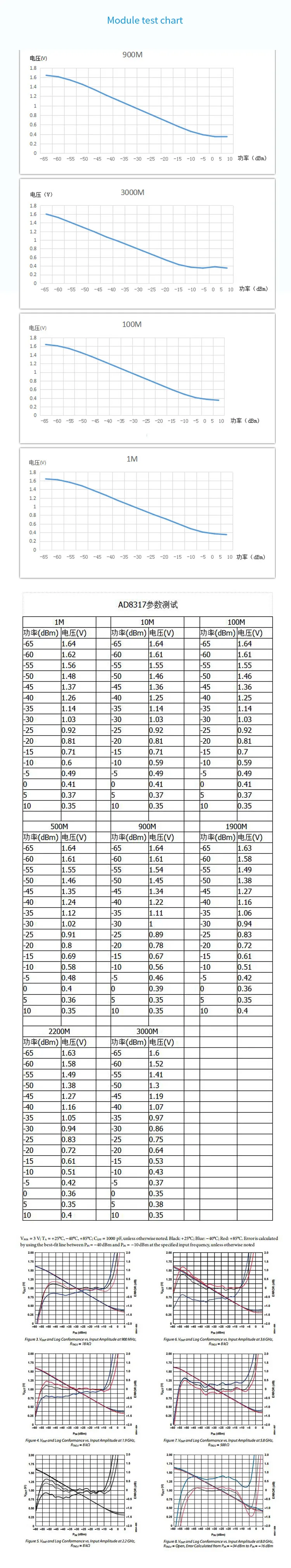

О: существуют индивидуальные различия между модулями. Фактические измеренные детали являются типичными данными, и были измерены конкретные параметры.

В: Могу ли я сделать быстрое обнаружение или демодуляцию?

О: с удалением конденсатора C7 может быть выполнено быстрое обнаружение или Демодуляция.
