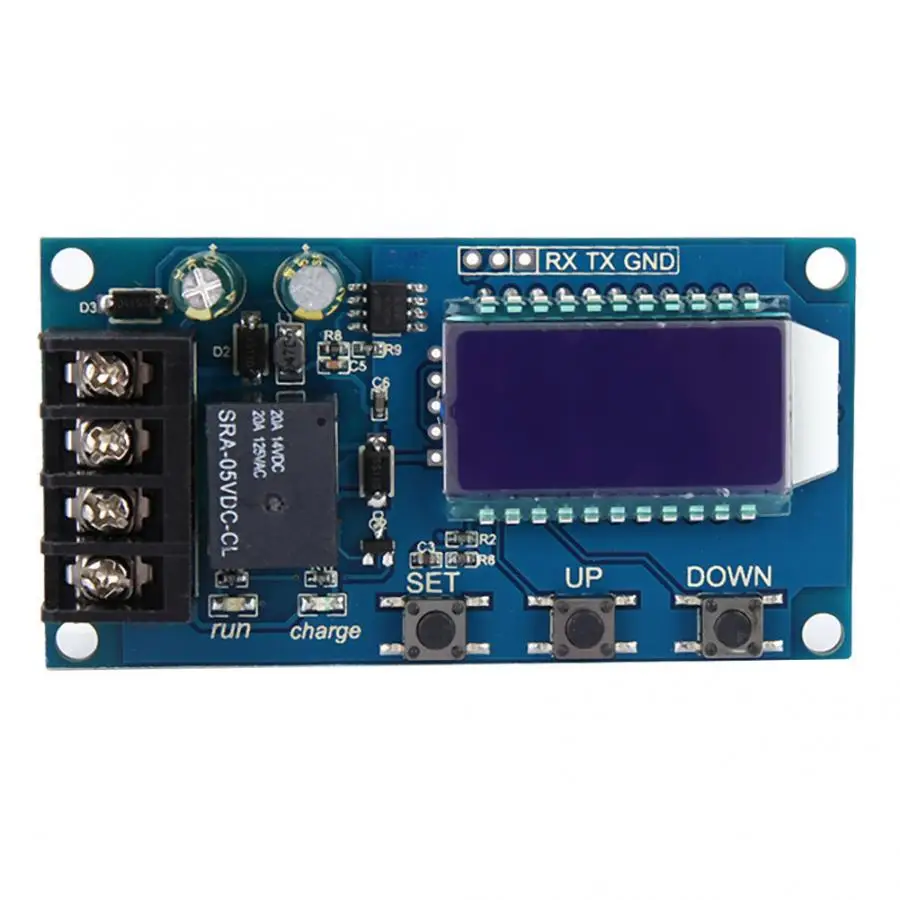

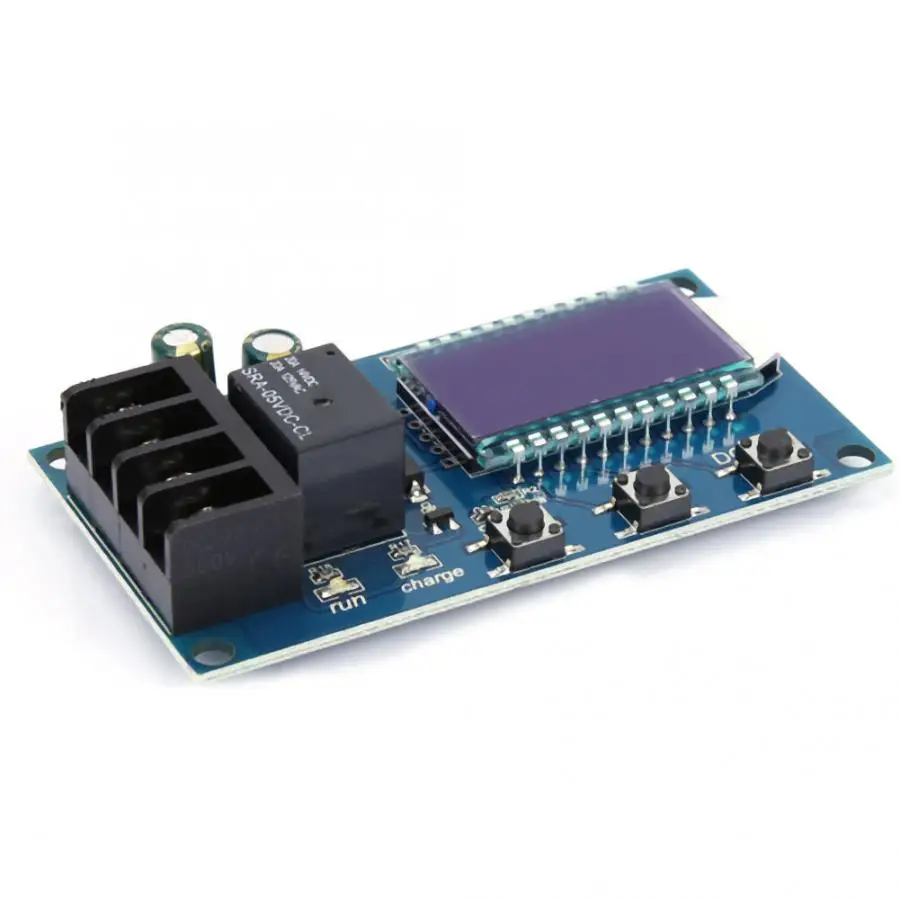

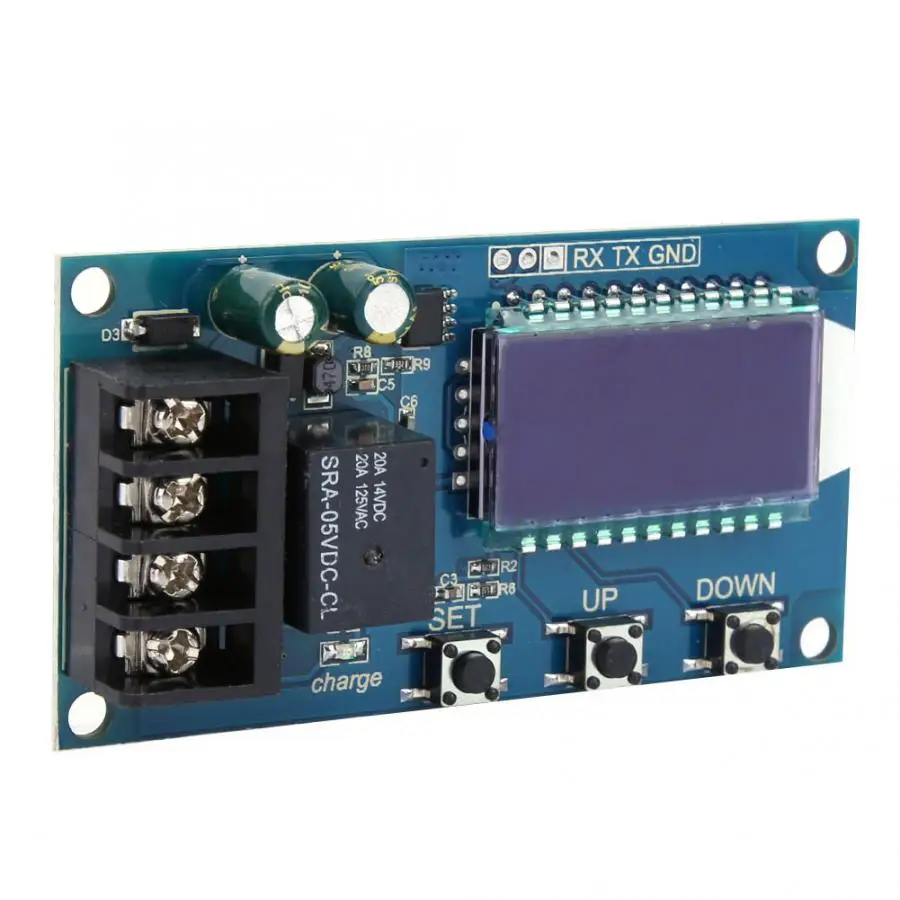

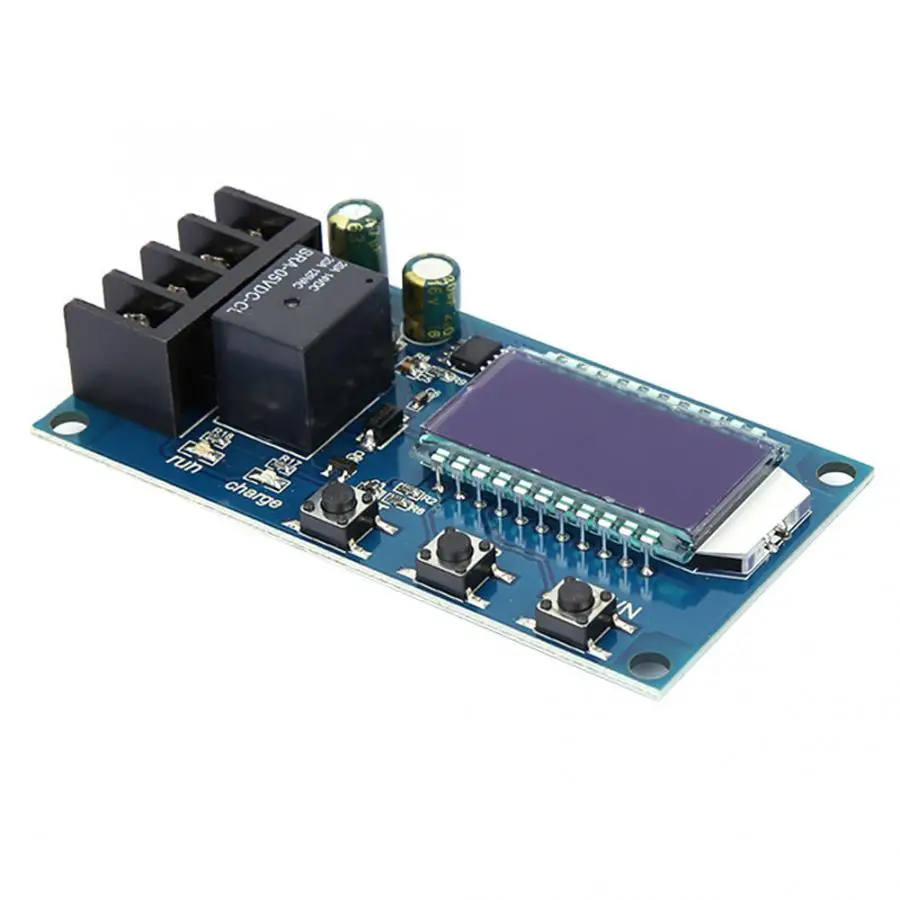

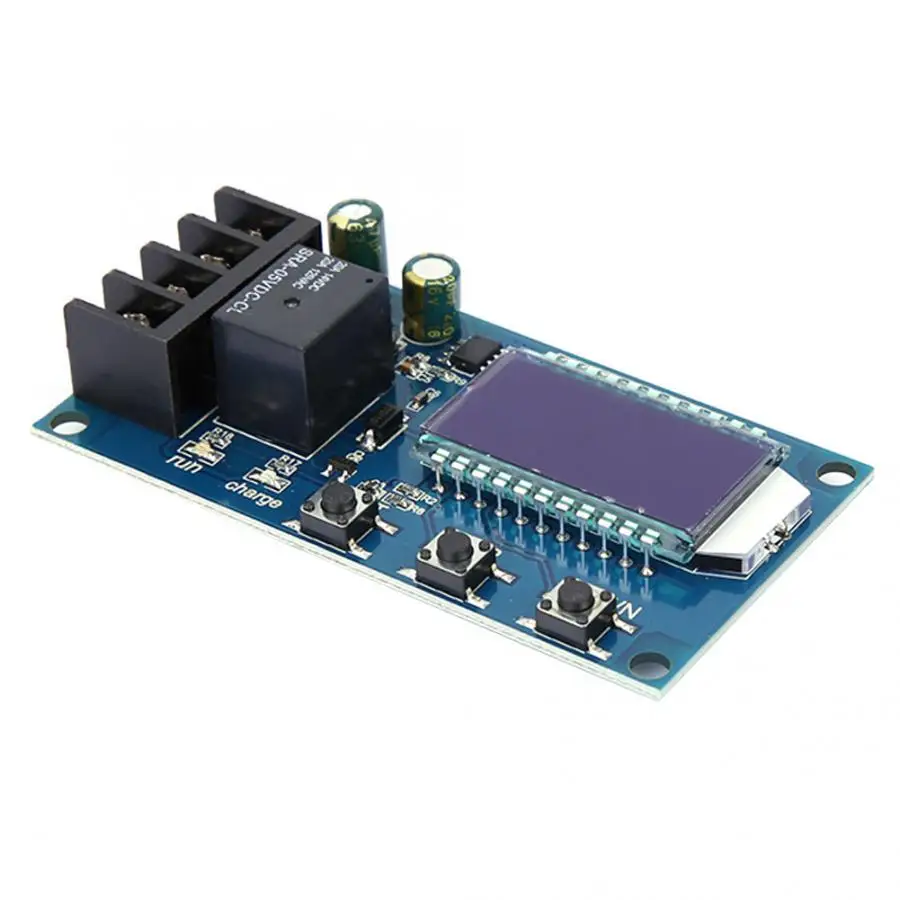

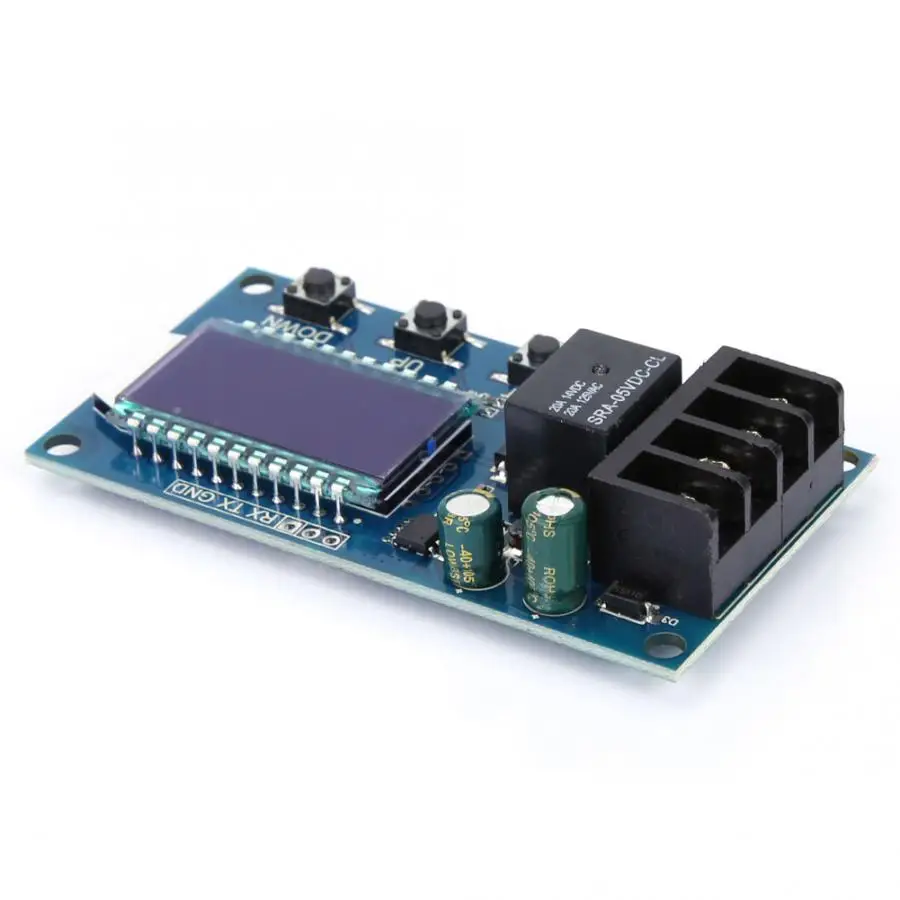

XY-L10A/30A 6-60 в плата модуля управления заряда батареи ЖК-дисплей

Особенности:

1. Этот модуль управления зарядкой может автоматически управлять зарядкой и разрядкой аккумулятора для защиты батареи.

2. ЖК-дисплей, напряжение батареи, процент заряда и время зарядки с первого взгляда.

3. Подходит для аккумулятора 6-60 в, аккумулятора и т. д.

4. Регулируемое время зарядки, с индикатором рабочего состояния.

5. Поддержка набора последовательных портов UART.

Спецификация:

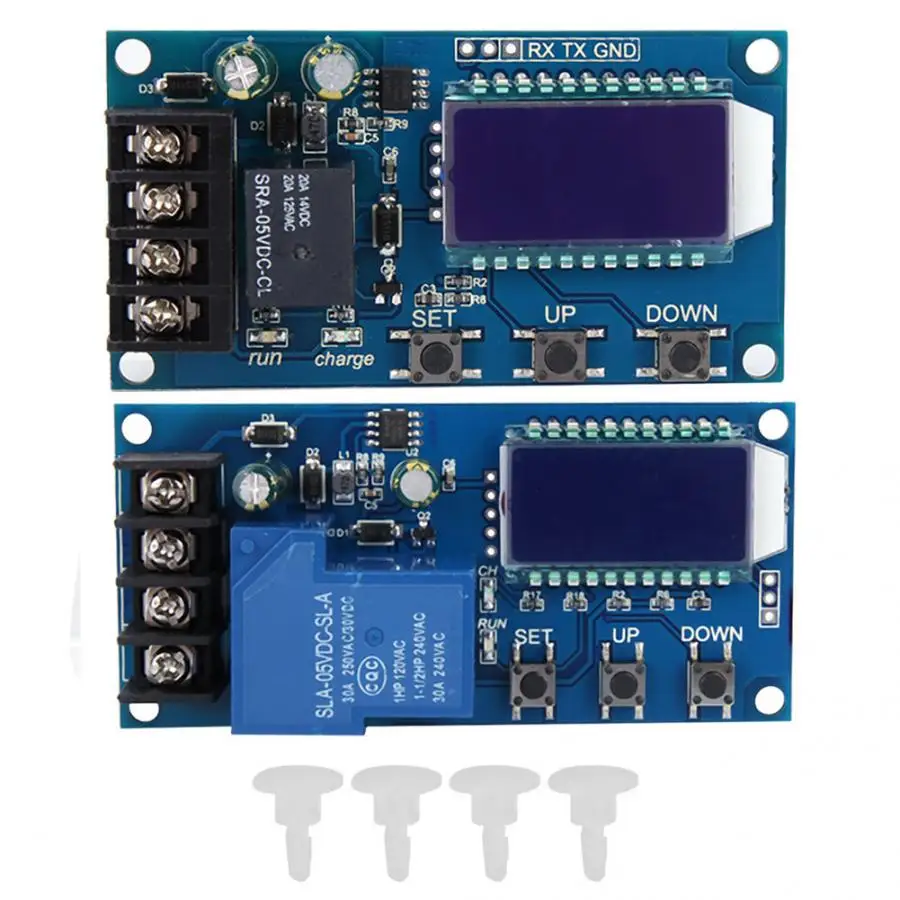

Модель: XY-L30A, XY-L10A (опционально)

Контрольный ток: 30A, 10A

Напряжение управления: 6 В-60 В постоянного тока

Диаметр присоски: 60 мм

Управление: 0,1 в

Тип выхода: прямой выход

Ошибка напряжения: 0,1 в

Размеры: 92*45*2,2 мм/3,62*1,77 * 0.09in, 79*42*18 мм/3,11*1,65 * 0.71in

1)Функция автоматического управления зарядкой

Реле поворачиваетсяНаИ зарядное устройство начинает зарядкуДляАккумуляторПри напряжении батареи меньшеНизкое предельное напряжение 'Не'.

2)Функция контроля времени зарядки

Он будет включать функцию контроля времени sПараметр etting 'OP' не '0'ПослеВвод набора параметровМеню.

После включенияФункция контроля времени('OP'Не равен"0'):

Реле выключит и завершит зарядку, если текущее напряжение батареи превышает верхний предел напряжения'UP'Во время установки.

Реле будет держать и заряжать, если напряжение тока батареи меньше, чемНизкое предельное напряжение 'Не'Даже если время ('OP') Закончился. Модуль автоматически отключит функцию контроля времени зарядки. И мигающий'H: ER'На экране, чтобы напомнить пользователям, что настройки параметров времени являются необоснованными. Нажмите любую кнопку, чтобы остановить мигание.

3) UART cНастройки ommunication и параметров

UART: 115200, 8, 1

Нет.

Команда

Функция

1

На

Включение Реле

2

Скидка

Выключение реле

3

Старт

Запуск загрузки данных

4

Стоп

Остановка загрузки данных

5

Чтение

Прочитайте настройки параметров

6

Dw10.0

Набор Вольт-ли: 'dn'

7

Up20.0

Набор Вольт-привет: "вверх"

8

Xx: xx

Установите время зарядки 'op'. 00:00 используется для остановки функции контроля времени зарядки

Напряжение батареи + процент батареи + время зарядки + состояние зарядки

1) ЖК-дисплей будет отображаться 'set 'после ввода набора параметров меню с помощью длинной кнопки' set '.

3) Установите значение параметра длинной или короткой кнопкой нажатияUP'И'Вниз'.

5) автоматически сохраните и выйдите из меню настройки, Удерживая кнопку «установить» после установки всех параметров.

Описание кнопки:

1) Отображение установленных параметров при коротком нажатии кнопки'Набор';

3) Включение или выключение реле при коротком нажатии кнопки'Вниз'. Реле выключается и выключается при отключении реле.

Выключено: подсветка будет светиться.

5)Длинный пресс 'набор' КнопкаДляВведите настройки параметровМеню.

Процент расчетного напряжения:

1) Функция записи времени зарядки: продукт будет записывать Полное время зарядки, когда контроль времени зарядки не включен. Мигание показывает время зарядки при входе в интерфейс отображения времени. Данные будут опущены при выходе из интерфейса отображения времени или включении заряда (реле включено)

3) Обнаружение подключения батареи: Этот продукт прикреплен к батарее. Если аккумулятор не подключен, система отобразит'NbE'На нижней линии, чтобы напомнить вам;

Часто задаваемые вопросы:

Диапазон контроля напряжения-6 в-60 В постоянного тока. Но напряжение батареи 48 В. Поскольку напряжение аккумулятора 48 В составляет 60 в после зарядки.

Это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, что приводит к тому, что напряжение батареи немедленно превысит более низкое предельное напряжение'Не'Значение, а затем реле выключится. Но напряжение быстро падает до нижнего предельного напряжения'Не'После выключения реле, а затем начала зарядку. Цикл и цикл.

Обратите внимание, что зарядка с высоким током может привести к нагреву батареи, старению, выпуклости или даже взрыву.

Это контроль напряжения. Например: нижний предел напряжения'Не'Устанавливается на 12,0 в. Верхний предел напряжения'UP'Подходит для 14,5 В. Он закроет выход, когда напряжение заряжено до 14,5 В. Реле включается и начинает заряжаться, когда напряжение уменьшено до 12,0 в.

Да, может. Режим управления напряжением только контролирует выключение и включение.

Он не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства.

Это простой контроллер напряжения только для включения/выключения. Это не может изменить выходное напряжение.

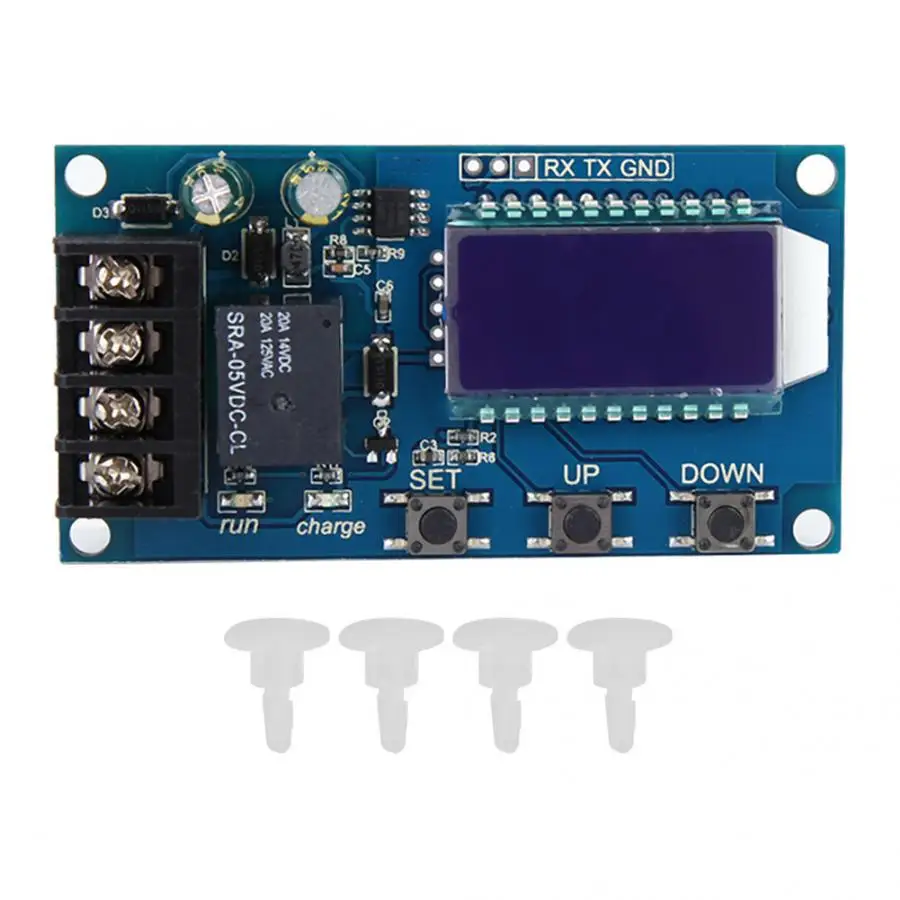

Комплектация:

1 * Модуль управления зарядкой
