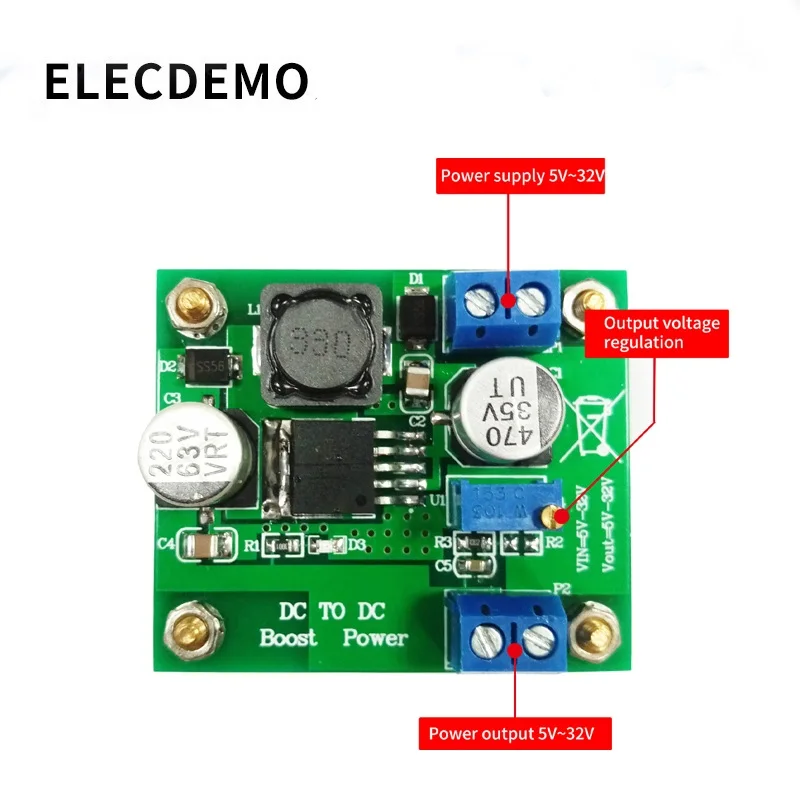

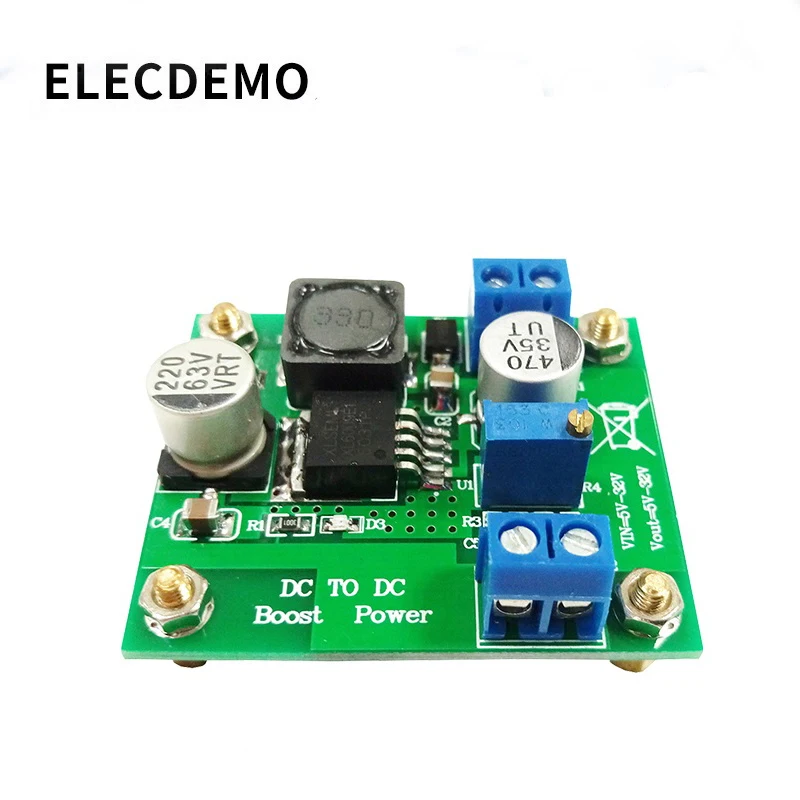

Регулируемый модуль регулятора мощности XL6009 супер LM2577 4A функциональная демо

Регулируемый модуль регулятора мощности XL6009 супер LM2577 4A функциональная демо

Основные характеристики:

Входное напряжение 5 ~ 32 В; Рабочий ток 420 ~ 480 кГц; Рабочая температура-40 ° ~ 125 ° c. Встроенный N-channel силовой MOSFET и осциллятор с фиксированной частотой, встроенный избыточный заряд, перегрузки по току, перегрев, высокая надежность функциональных модулей, встроенная интеграция системы MOS, высокая эффективность, низкая стоимость.

Модуль отгрузочная ведомость

XL6009 физический модуль + информация в формате PDF + послепродажная техническая поддержка + Электростатическая упаковка сумки + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Пожалуйста, объедините данные, предоставленные нашим магазином для выполнения функциональной проверки в соответствующих экспериментальных условиях.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, если у Вас возникли какие-либо проблемы в работе, вы можете обратиться в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Параметры модуля

Модель модуля: XL6009

Тип модуля: импульсный источник питания; DC-DC регулируемый Повышающий Модуль источника питания

Входное напряжение: 5 В-32 в

Выходное напряжение: 5 В-32 В; Регулируется;(Выше, чем напряжение питания)

Выходной ток: 4A (макс.); Не рекомендуется для долгосрочного использования с высоким током

Эффективность преобразования: 90%; Чем меньше разница в входном и выходном давлении, тем выше эффективность

Статическая Потребляемая мощность: 10 мА; Только для справки

Частота переключения: 400 кГц

Выходная пульсация: 15 мВ; Без нагрузки

Модуль включают: нет

Защита модуля: нет; Нет защиты периферийного обратного соединения, нет защиты периферийного предохранителя

Характеристики модуля: несколько; Высокая мощность, низкий уровень шума, низкая пульсация; С индикатором выходной мощности

Применение модуля: Управление промышленной автоматизацией, светодиодный светильник, промышленное контрольное оборудование, коммуникационное оборудование, силовое оборудование, приборы

Вес модуля: 20 г

Размер модуля: 50 × 42 × 12 длина × ширина × высота (мм)

Нагрев модуля: чем больше нагрузка, тем больше нагревание; Пожалуйста, увеличьте тепловыделение в соответствии с реальной ситуацией

Рабочая температура: гражданского класса

Интерфейс модуля: 5,08-2P * 2

Описание модуля

Модуль регулируемого блока питания XL 6009 DC-DC boost представляет собой модуль 4А с переключателем тока высокой производительности boost (BOOST). Этот модуль использует высокочастотную технологию переключения второго поколения XL 6009EI в качестве основного чипа, производительность лучше, чем Технология первого поколения LM2577. XL6009 модуль усилителя имеет более низкую стоимость и лучшую производительность.

Меры предосторожности при использовании модуля

(1) модуль относится к модулю понижающего типа, входное напряжение должно быть больше, чем выходное напряжение более 1 в для стабилизации выхода.

(2) нагрев модуля в основном определяется разницей в входном и выходном напряжении и нагрузочным током. Пожалуйста, выберите и используйте модуль питания разумно. Как правило, вы должны оставить 30% от излишка.

(3) модуль генерирует тепло во время использования, пожалуйста, покупатели для увеличения рассеивания тепла в соответствии с реальной ситуацией. При большой нагрузке могут быть добавлены радиаторы, воздушное охлаждение и т. Д.

(4) при использовании емкостных или индуктивных нагрузок мгновенный ток нагрузки не может быть слишком большим, в противном случае модуль может быть поврежден.
