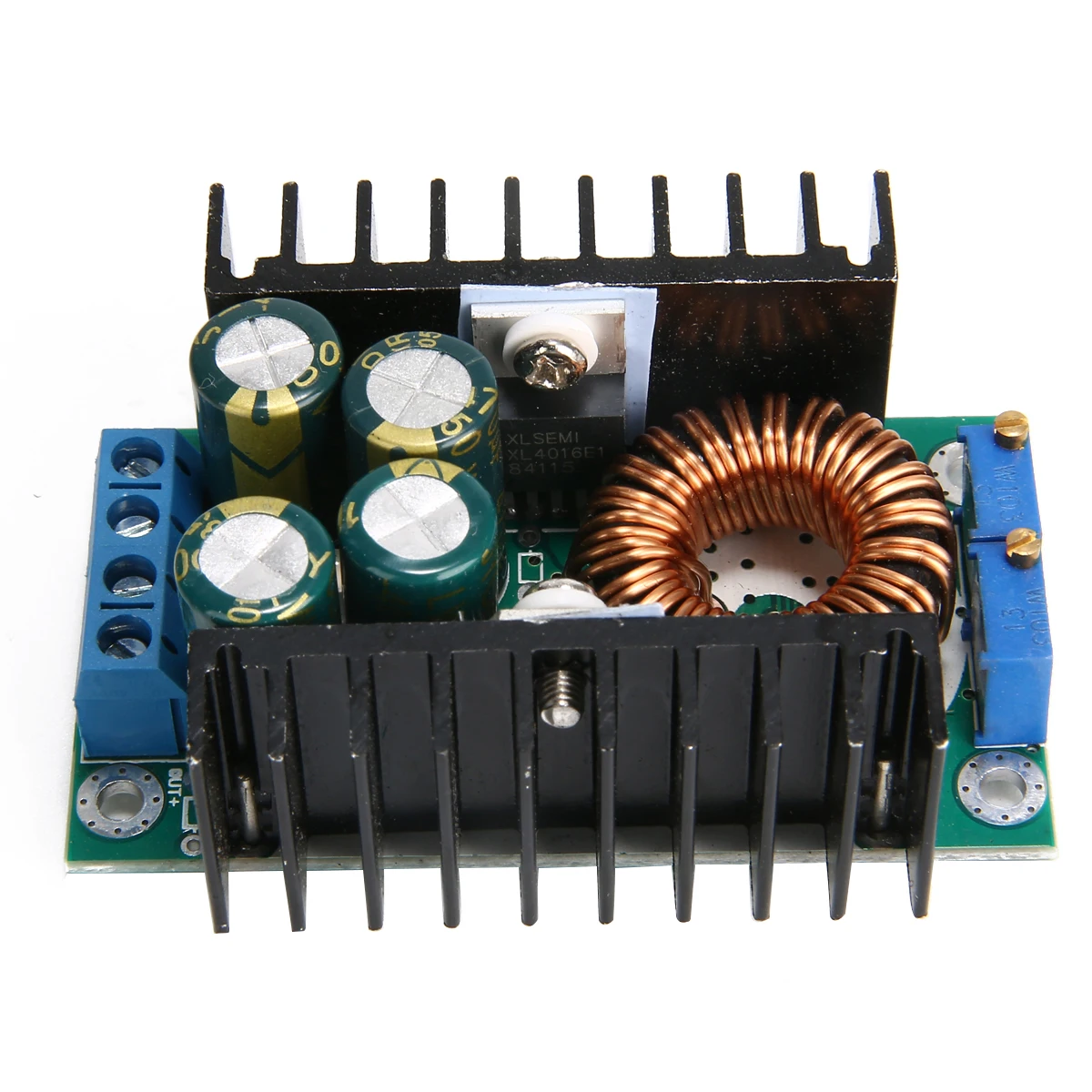

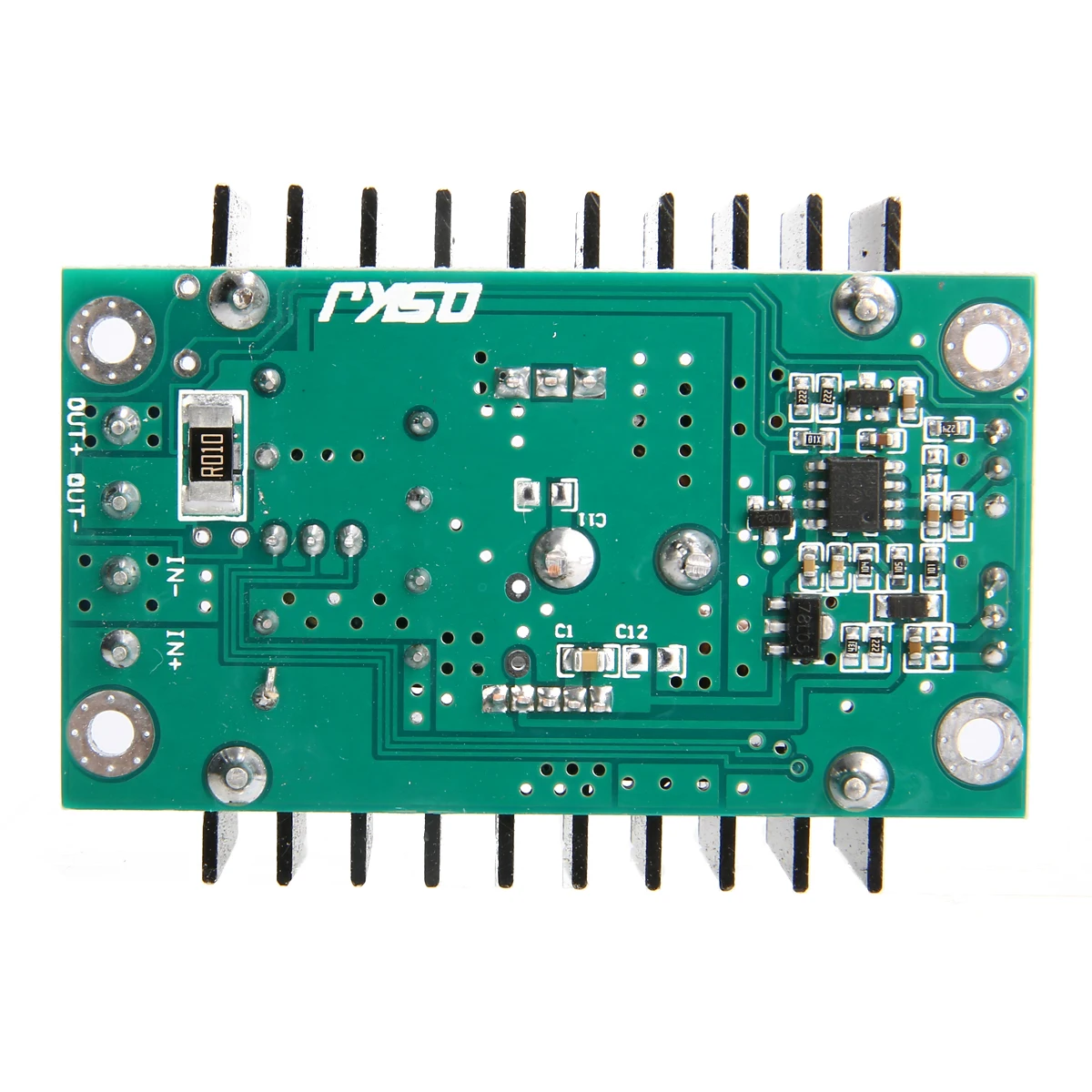

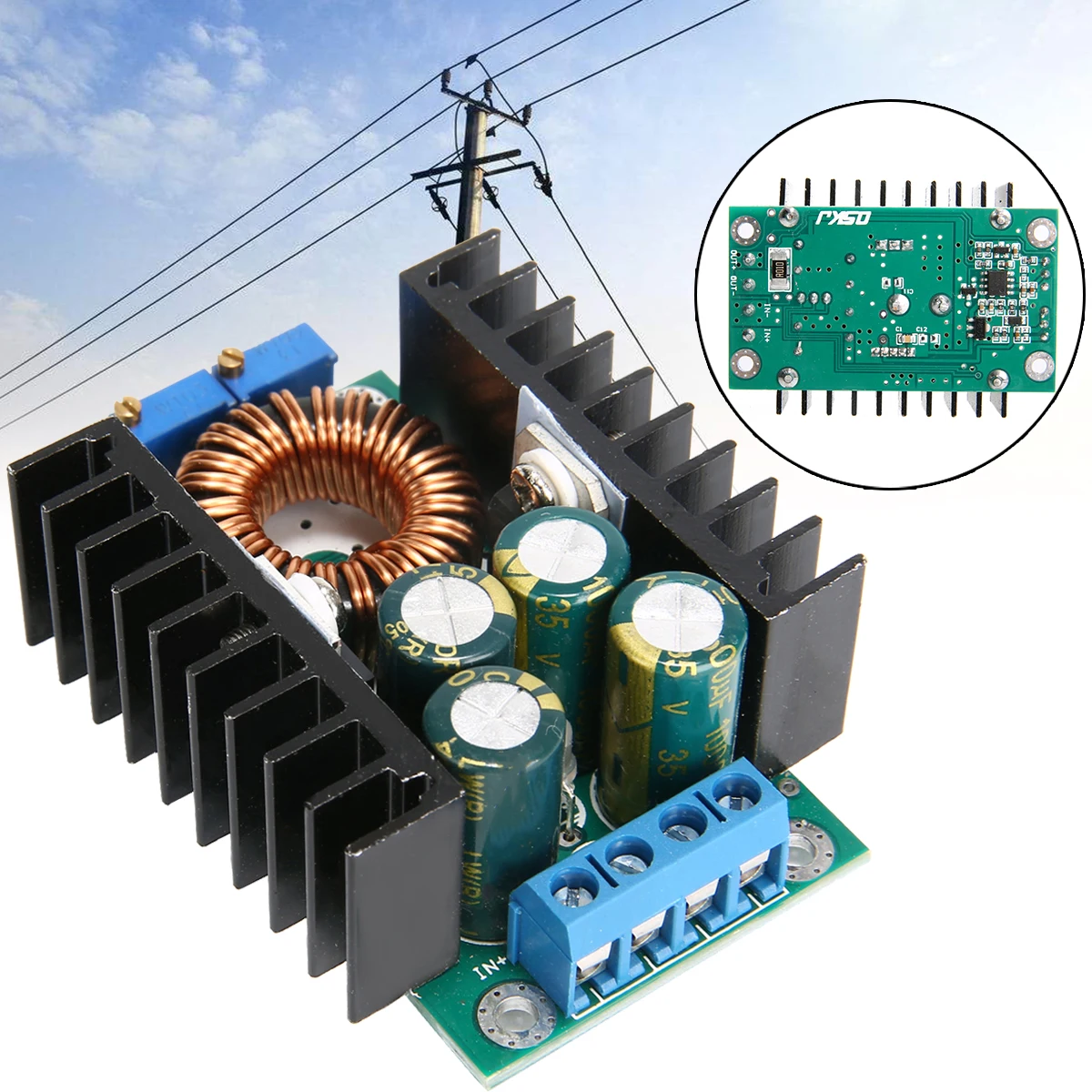

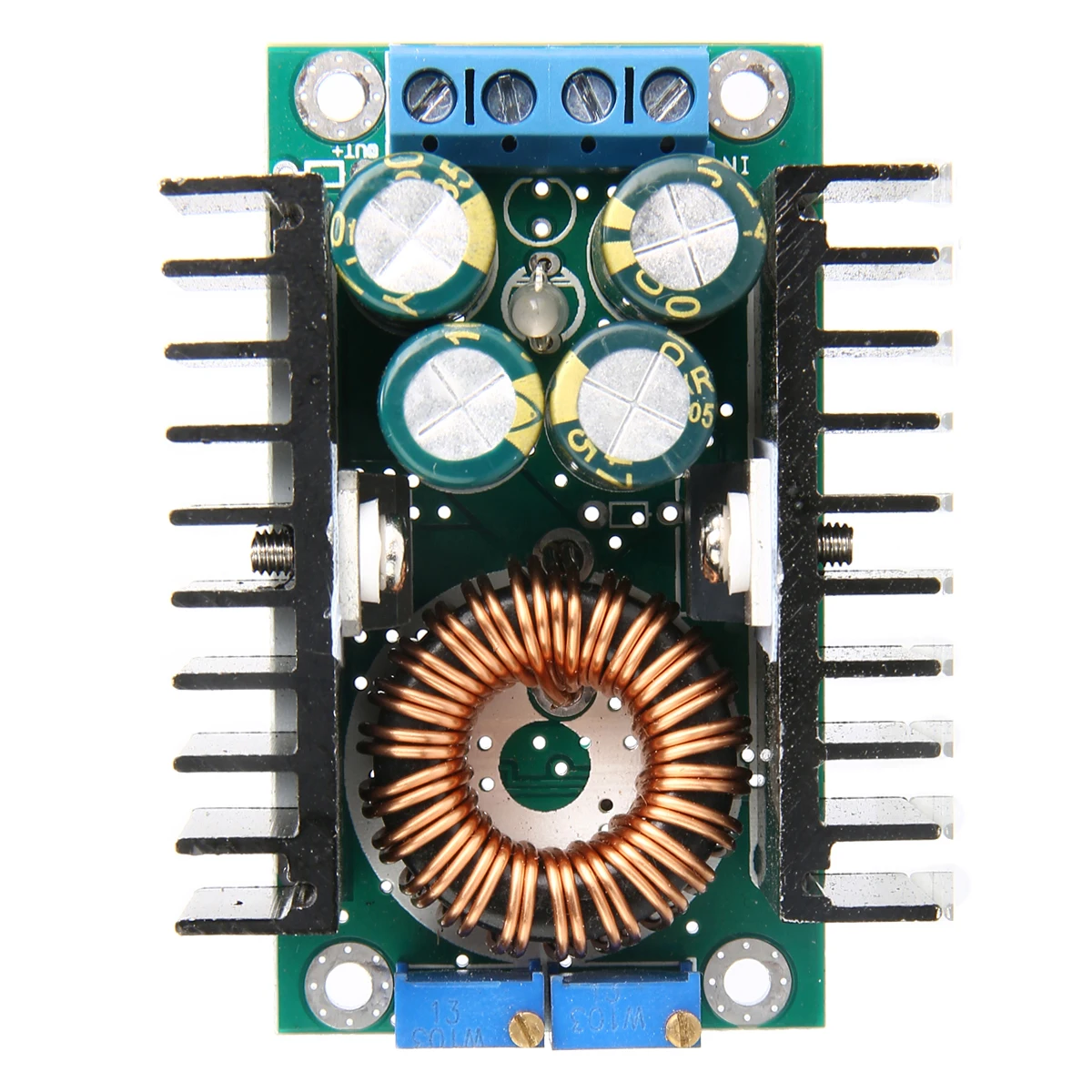

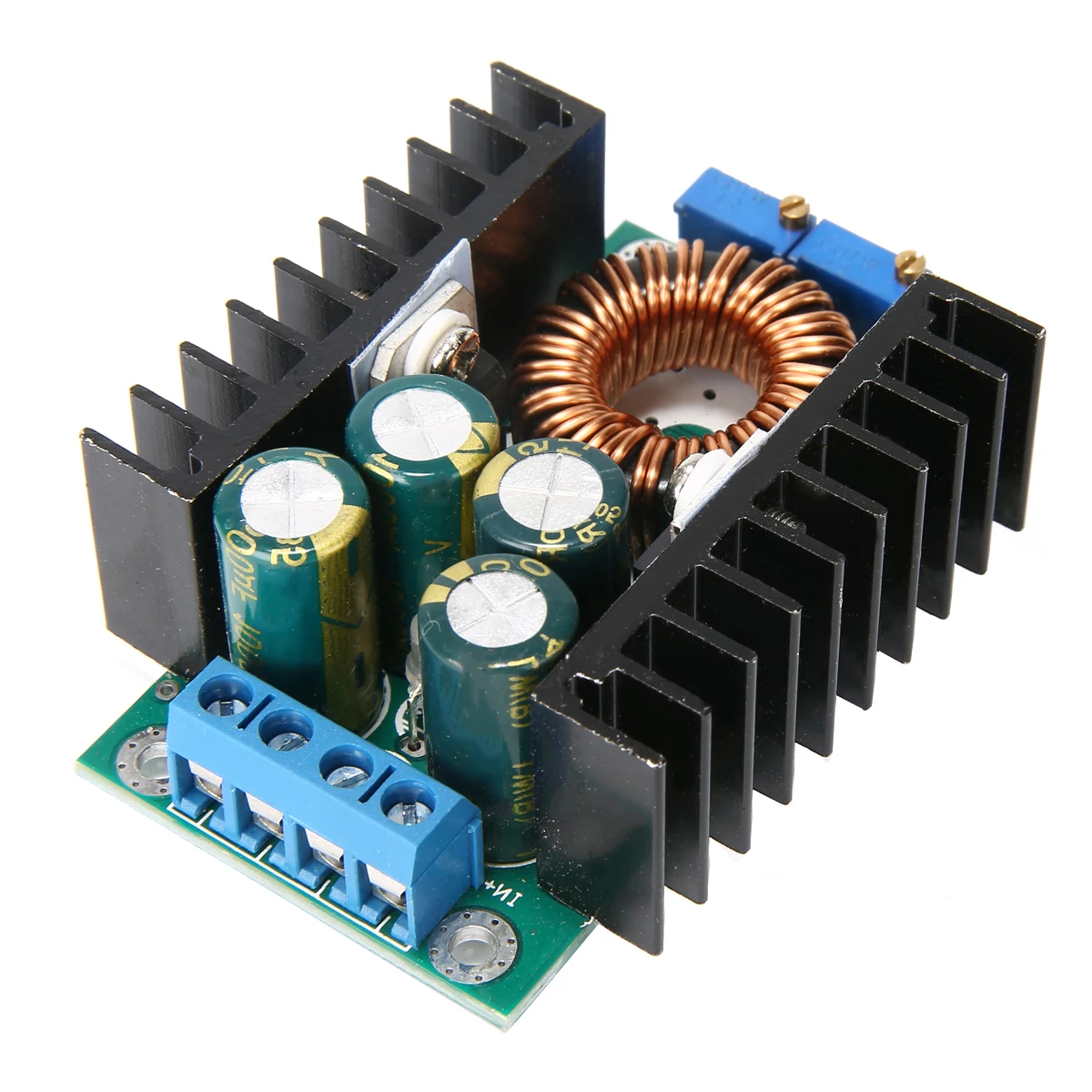

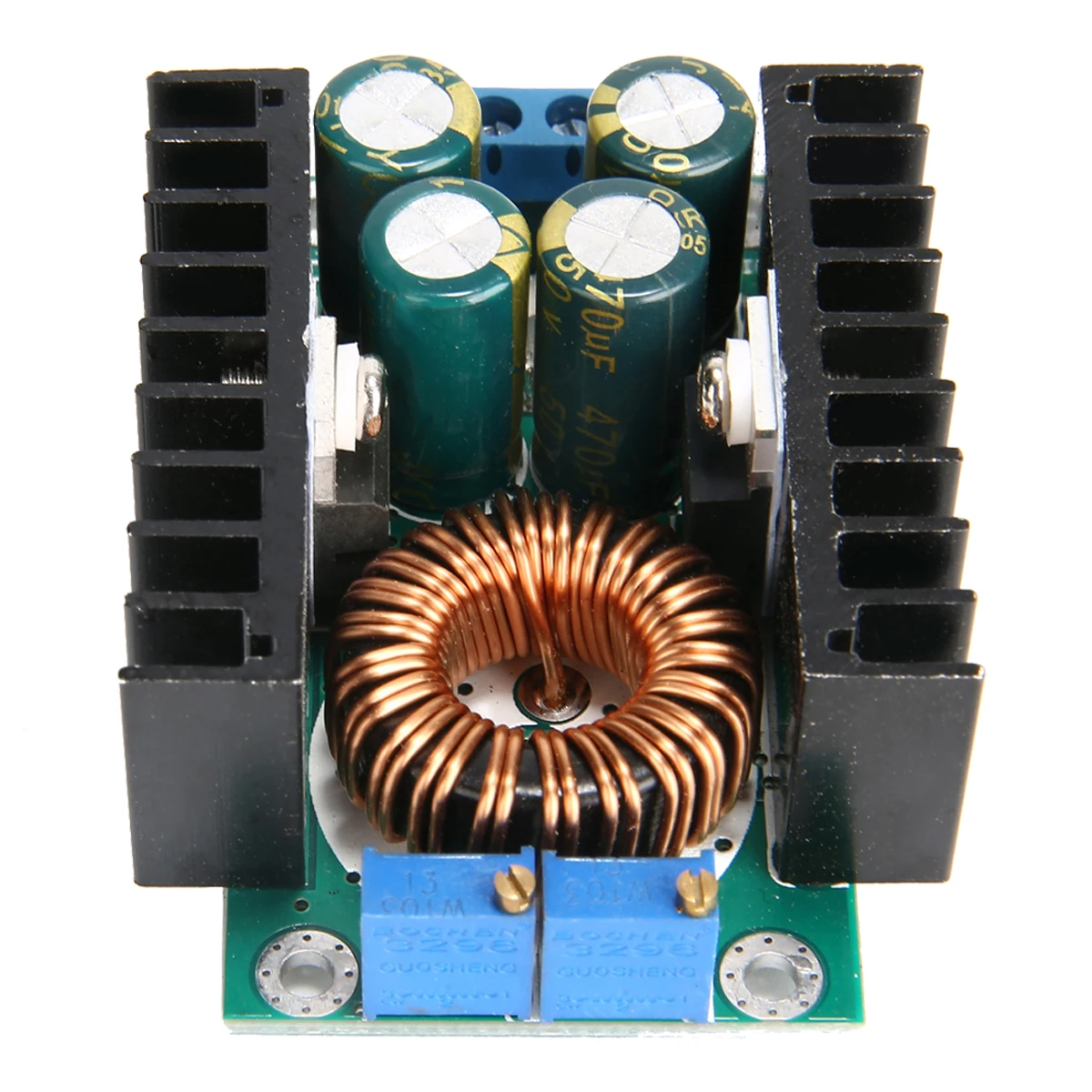

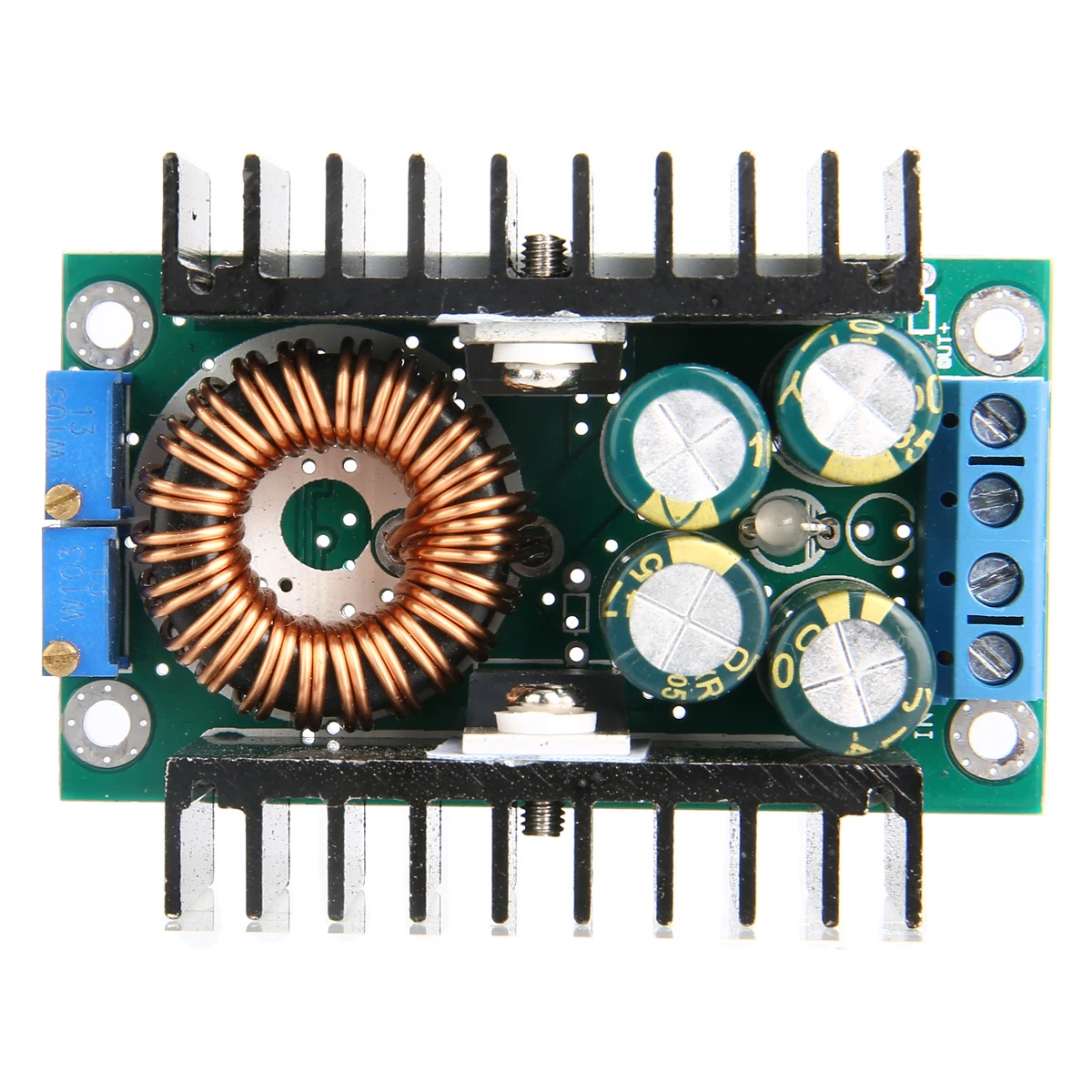

Электрический понижающий преобразователь DC -DC CC CV модуль питания 5-40 В до 1 2-35 в 9A 300

Электрический понижающий преобразователь DC -DC CC CV модуль питания 5-40 В до 1 2-35 в 9A 300

HW0004560

Параметры:

Абсолютно новый

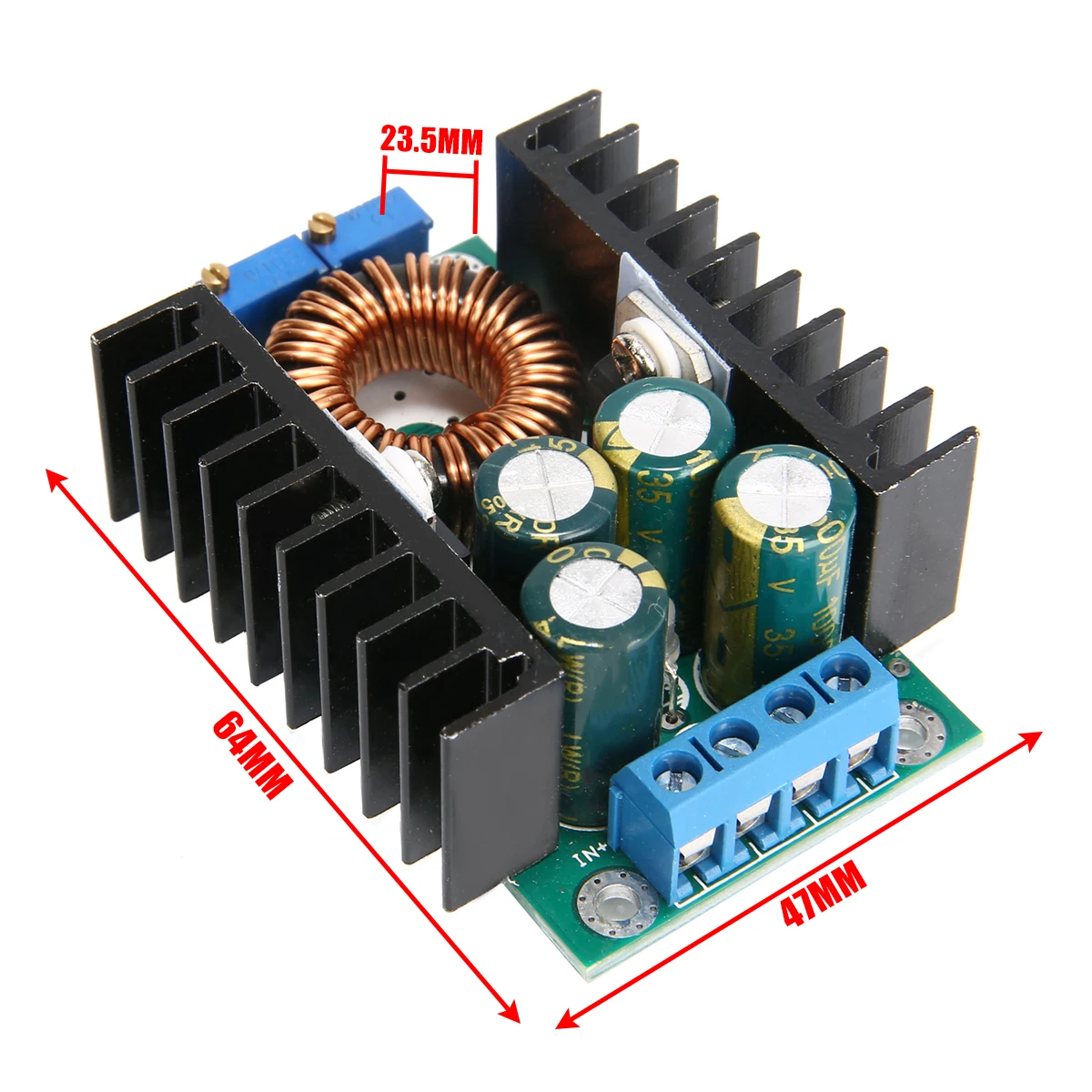

Размеры: прибл. 64*47*23,5 мм

Характер модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль

Входное напряжение: 5-40 в

Выходное напряжение: 1,2-35V

Выходной ток: до 9A

Токарный ток: значение постоянного тока * (0,1)

Самая низкая разница в напряжении: 1 в

Выходная мощность: Максимальная мощность составляет около 300 Вт. Если температура силовой трубки превышает 65 градусов, добавьте вентилятор.

Эффективность преобразования: до 95% (чем выше выходное напряжение, тем выше эффективность)

Рабочая частота: 300 кГц

Выходная пульсация: полоса пропускания 20 м (только для справки)

Рабочая температура: Промышленный класс (от-40 °C до + 85 °C)

Ток без нагрузки: типичный 20 мА (от 24 В до 12 В)

Скорость регулирования нагрузки: ± 1% (постоянное напряжение)

Скорость регулирования напряжения: ± 1%

Точность и температура постоянного тока: при фактическом тесте температура на модуле меняется от 25 до 60 градусов, а значение постоянного тока изменяется менее 5% (значение постоянного тока 5A)

Скорость динамического отклика: 5% 200uS

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) близко к входному потенциометру для регулирования напряжения (CV), рядом с выходным потенциометром для регулирования тока (CC)

Светильник индикатора: двухцветный световой светильник, световой светильник красный во время зарядки, индикатор завершения зарядки зеленый (без нагрузки зеленый) индикатор без постоянного тока красный.

Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока)

Защита обратного подключения на входе: нет

Выход предотвращает обратную связь: нет

Метод проводки: Клеммная колодка

Применение: Регулируемый источник питания (достаточно большой 12A), светодиодный драйвер высокой мощности, светодиодный драйвер дисплея, свинцовая зарядка аккумулятора, зарядка литиевой батареи, источник питания транспортного средства, блок питания для ноутбука (buck), регулируемый источник питания, низкое напряжение системы питания

Особенности:

Двойной дизайн теплоотвода, MOS труба Шоттки диод независимый теплоотвод, хорошее отведение тепла

Магнитное кольцо из железа-кремния-алюминия большого размера и двойная медная проволока наматываются вместе, чтобы уменьшить образование тепла и повысить эффективность.

Тонкая работа и хорошая производительность.

Простой в использовании.

Длительный срок службы.

Батарея зарядки Применение:

1. Определите напряжение поплавка и зарядный ток нужной вам аккумуляторной батареи, входное напряжение модуля;

2. Отрегулируйте позиционер постоянного напряжения и настройте выходное напряжение примерно на 5 В.

3. Используйте мультиметр 10 А, чтобы измерить выходной ток короткого замыкания, и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;

4. Регулировка положения устройства постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;

5. Подключите аккумулятор и попробуйте зарядить.

(1, 2, 3, 4 шага-это Модуль входного питания, выход без нагрузки, без подключения аккумулятора.)

Светодиодный привод постоянного тока использование:

1. Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами;

2. Отрегулируйте позиционер постоянного напряжения и настройте выходное напряжение примерно на 5 В.

3. Используйте мультиметр 10 А, чтобы измерить выходной ток короткого замыкания, и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного светодиодный рабочего тока;

4. Отрегулируйте позиционер постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный;

5. Подключите светодиодный индикатор и проверьте устройство.

(1, 2, 3, 4 шага-это Модуль входного питания, выход без нагрузки, не подключаемый светодиодный светильник.)

Посылка включает в себя:

1 x блок питания

Примечание:

Допускается погрешность в 1-5 мм из-за ручного измерения.

Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.
