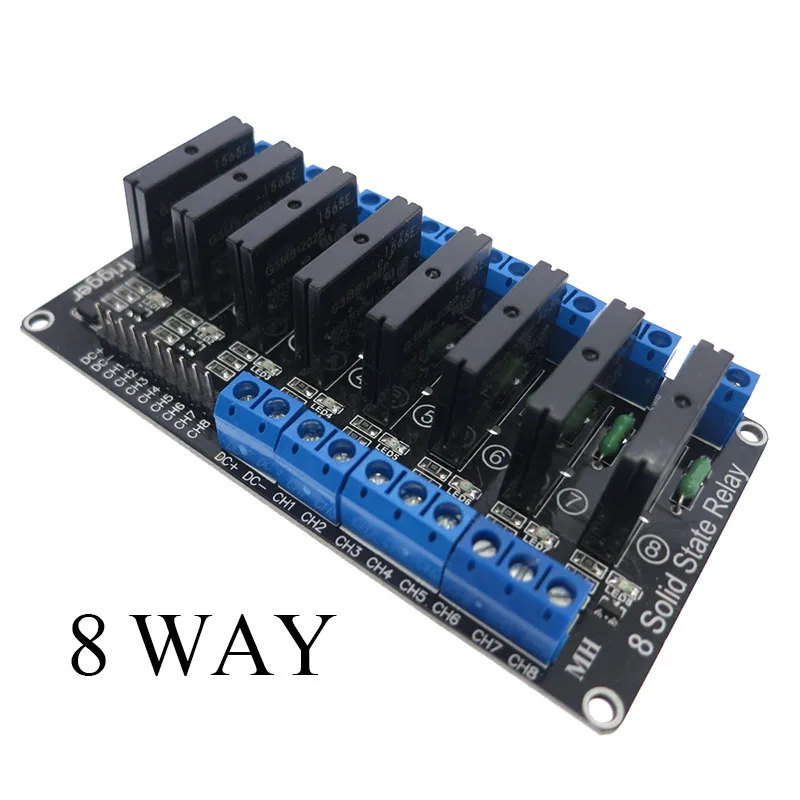

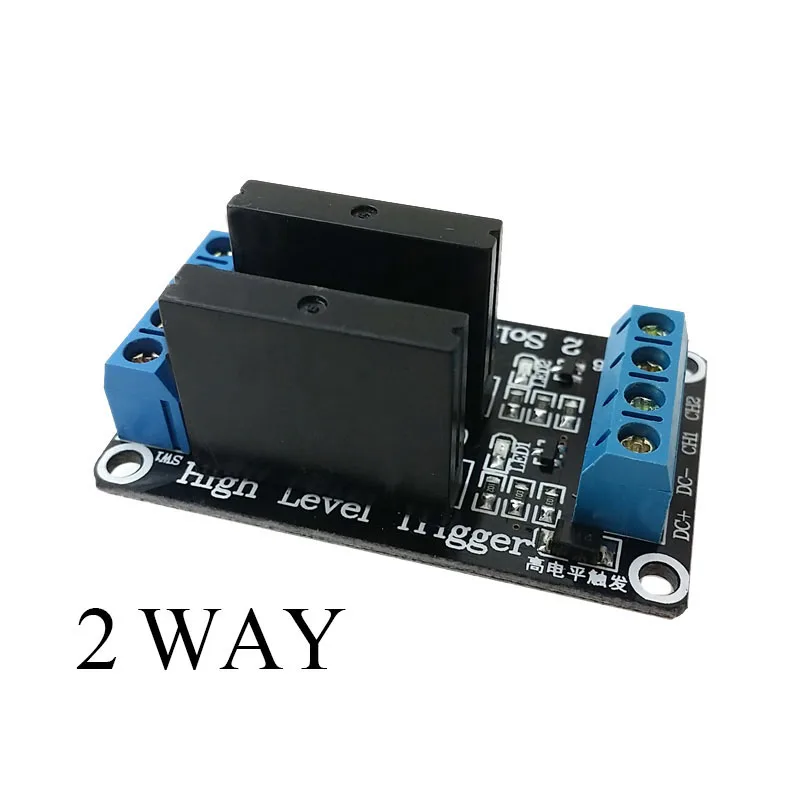

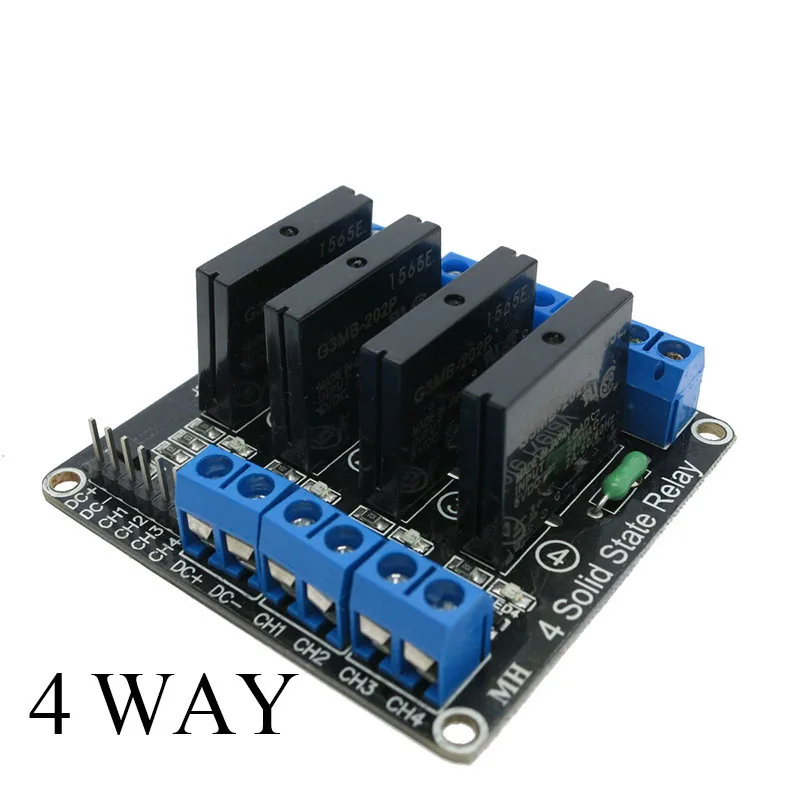

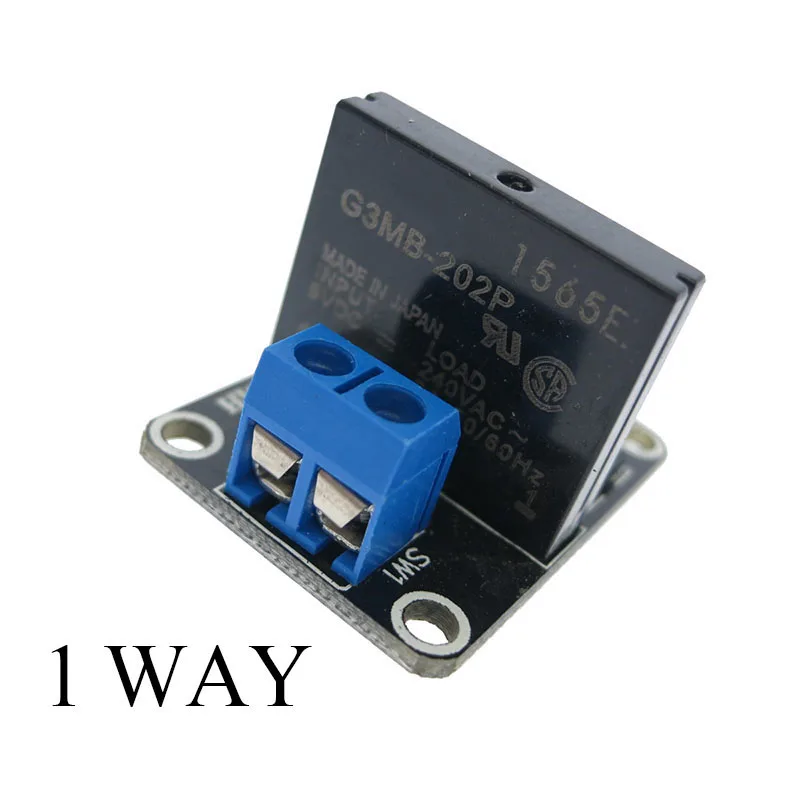

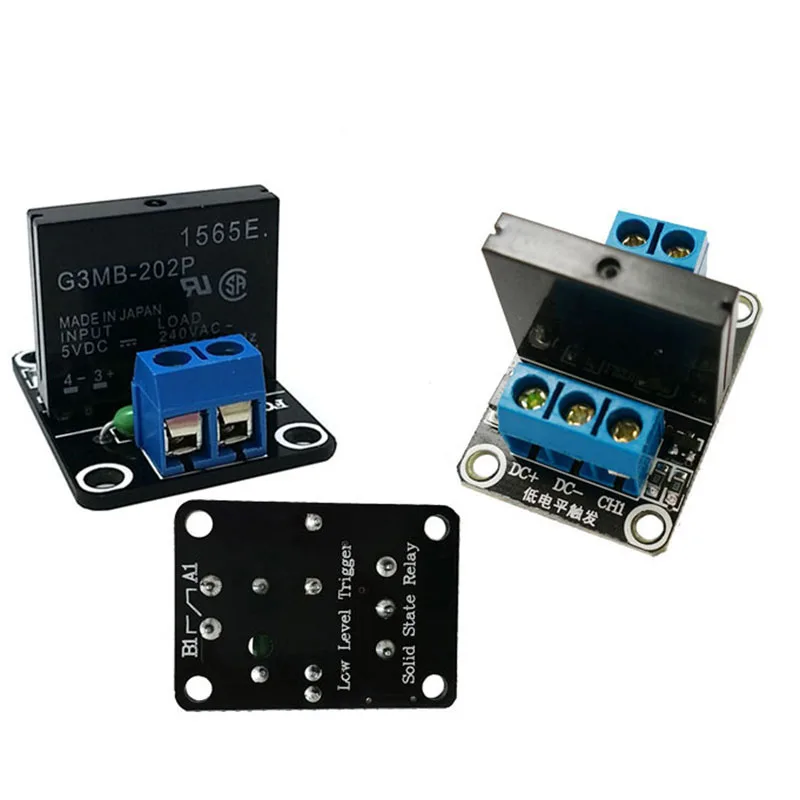

Релейный модуль постоянного тока 5 В с каналом 1/2/4/6/8 твердотельные элементы



Информация о продукте:

1, 5V 240V твердотельные реле 2A, выход резистивного типа страхования

Провод 240V 2A.

2, размер: 25*34*25 (длина * ширина * высота) Вес нетто: 13 г

3. Входное питание: 5 В постоянного тока (160 мА)

4. Входное контрольное напряжение сигнала:

(Состояние 0-1,5 V реле низкого уровня)

(Состояние 2,5-5V высокого уровня реле)

5, синий KF301 терминал подключен к линии управления более удобным.

Модуль интерфейса:

Вход часть:

DC +: подключите источник питания положительным (нажмите реле напряжения питания)

DC-: катод источника питания

CH: релейный модуль сигнала триггера конца (низкий уровень триггера эффективный)

Высокий уровень и низкий уровень значения:

Триггер высокого уровня относится к сигнальному Триггеру (IN) и отрицательному электроду мощности между

Положительное напряжение, обычно с положительным полюсом источника питания и пусковым терминалом

Режим триггера, когда конец триггера имеет положительное напряжение или триггерное напряжение, реле привлекает.

Низкий уровень триггера относится к сигналу срабатывания напряжения между концом и отрицательным электродом источника питания.

OV, или пусковое клеммное напряжение ниже напряжения, чем положительный источник питания,

Низко-напряжение может быть срабатывает, сделать реле, как правило, будет питание

Отрицательный электрод и пусковой конец триггера подключены, так что реле привлекло.

Электрические параметры:

Напряжение версия 5V

Потребляемый ток 0mA

Рабочий ток 12.5ма

Напряжение триггера 0-1,5 в

Ток срабатывания 2mA

Применение продукты, которые:

Источник питания 1 модуля: источник питания должен быть электрическим током постоянного тока

Давление в соответствии с реле напряжения

Метод 2 проводов:

Когда сигнал запускает конец низкого уровня триггера, реле будет подключаться, оборудование электрической работы

Товары:

1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A. 2. Размеры: 55*33*25 (L * W * H) Вес: 21,5 г 3. Входное питание: 5 В постоянного тока (160 мА) 4. Входное контрольное напряжение сигнала: (0-2,5 V низкого состояния реле на) (3,3-5V состояние высокого реле) 5, синий KF301 клеммы к линии управления более удобны. Модуль Интерфейс: Вход раздел: DC +: положительный источник питания (в соответствии с реле напряжения питания) DC-: отрицательный CH1: 1 релейный модуль сигнала запуска конца (низкий до триггерный активный) CH2: 2 релейный модуль сигнала запуска конца (низкий до триггерный активный) Высокое и низкое значение: Высокий палец триггера является сигналом к триггерному терминалу (IN) между отрицательным источником питания и имеет прямое напряжение, обычно с триггером и триггером положительного терминала, подключенного к источнику питания, когда конец триггера срабатывает положительное напряжение или достигает, когда напряжение, реле заряжено. Низкое напряжение триггера относится к OV, или триггерное напряжение ниже, чем напряжение питания терминала положительного сигнала для запуска конца отрицательной мощности между достаточно низким, чтобы вызвать напряжение, так что реле, обычно отрицательный триггер и конец триггера подключения питания, реле заряжено. Электрические параметры: Версия напряжения quiescent текущий рабочий ток триггер напряжения триггер тока 1 канал 5V 0mA 12.5mA 0-2,5 V 2mA 2-полосная 5V 0mA 22.5mA 0-2,5 V 2mA Описание продукта: 1. Источник питания модуля: Питание должно быть постоянным напряжением, чтобы соответствовать реле напряжения Описание продукта:   1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A. 2, размер: 57*55*25 (длина * ширина * высота) Вес нетто: 40 г 3. Входная мощность: 5 В постоянного тока (160 мА) 4. Входное напряжение сигнала управления:   (0-2,5 в состояние низкого уровня реле выключено) (3,3-5V статус высокого реле)   5, есть 2,54 булавки и синий KF301 терминала линии управления элементах обеспечивается повышенное удобство Товары: 1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A. 2. Размер: 106*56*25 (Д * Ш * В) Вес: 70 г 3. Входное питание: 5 В постоянного тока (160 мА) 4. Входное контрольное напряжение сигнала:   (0-2,5 V низкого состояния реле на) (3,3-5V состояние высокого реле)   5, 2,54 булавки и синий KF301 терминалы к линии управления элементах обеспечивается повышенное удобство. Модуль Интерфейс: Вход раздел: DC +: положительный источник питания (в соответствии с реле напряжения питания) DC-: отрицательный CH1: 1 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH2: 2 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH3: 3 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH4: 4-х канальный релейный модуль запуска сигнала конец (триггер высокий уровень активный) CH5: 5 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH6: 6 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH7: 7 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH8: 8 канальный релейный модуль запуска сигнала конец (триггер высокий уровень активный) Высокое и низкое значение: Высокий палец триггера является сигналом к триггерному терминалу (IN) между отрицательным источником питания и имеет прямое напряжение, обычно с триггером и триггером положительного терминала, подключенного к источнику питания, когда конец триггера срабатывает положительное напряжение или достигает, когда напряжение, реле заряжено. Низкое напряжение триггера относится к OV, или триггерное напряжение ниже, чем напряжение питания терминала положительного сигнала для запуска конца отрицательной мощности между достаточно низким, чтобы вызвать напряжение, так что реле, обычно отрицательный триггер и конец триггера подключения питания, реле заряжено. Электрические параметры: Версия напряжения quiescent текущий рабочий ток триггер напряжения триггер тока 1 канал 5V 0mA 13.8mA 2,5-5V 2mA 2-полосная 5V 0mA 26.8mA 2,5-5V 2mA 3-сторонний выход 5V 0mA 37mA 2,5-5V 2mA 4 5V 0mA 48mA 2,5-5V 2mA Распределительный щит на 5 5V 0mA 59mA 2,5-5V 2mA 6-way 5V 0mA 70mA 2,5-5V 2mA 7 дорожного движения 5V 0mA 81mA 2,5-5V 2mA 8 5V 0mA 90mA 2,5-5V 2mA Описание продукта: Модули питания: Питание должно быть постоянным напряжением, чтобы соответствовать реле напряжения
