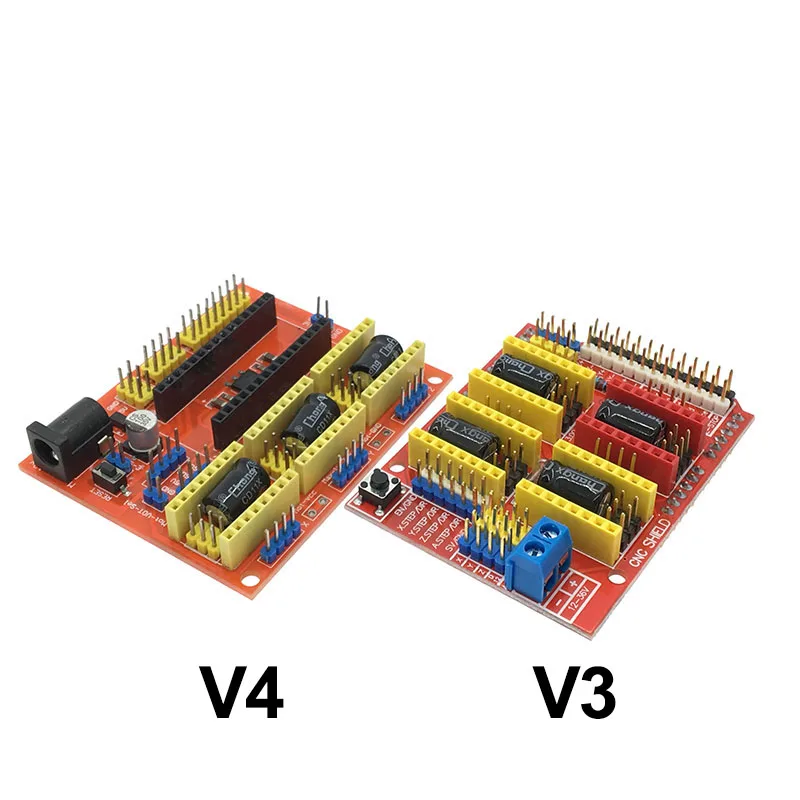

Гравировальный станок с ЧПУ щит V3/V4/3D принтер/A4988/DRV8825 Драйвер шагового двигателя

Производитель подходит!Мы являемся настоящим производителем, если вы хотите получить информацию о моей продукции, пожалуйста, свяжитесь со мной

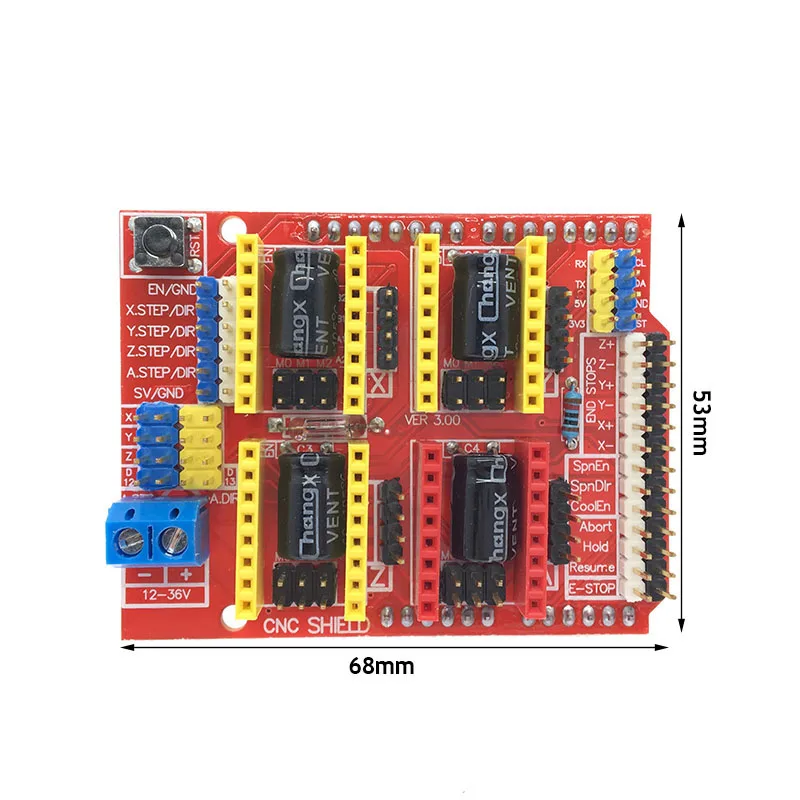

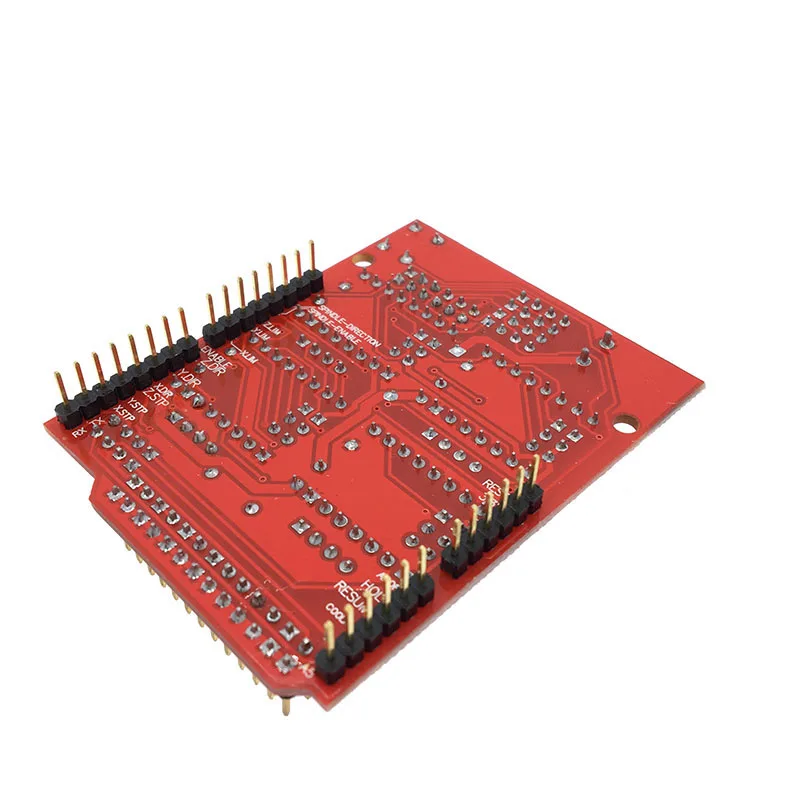

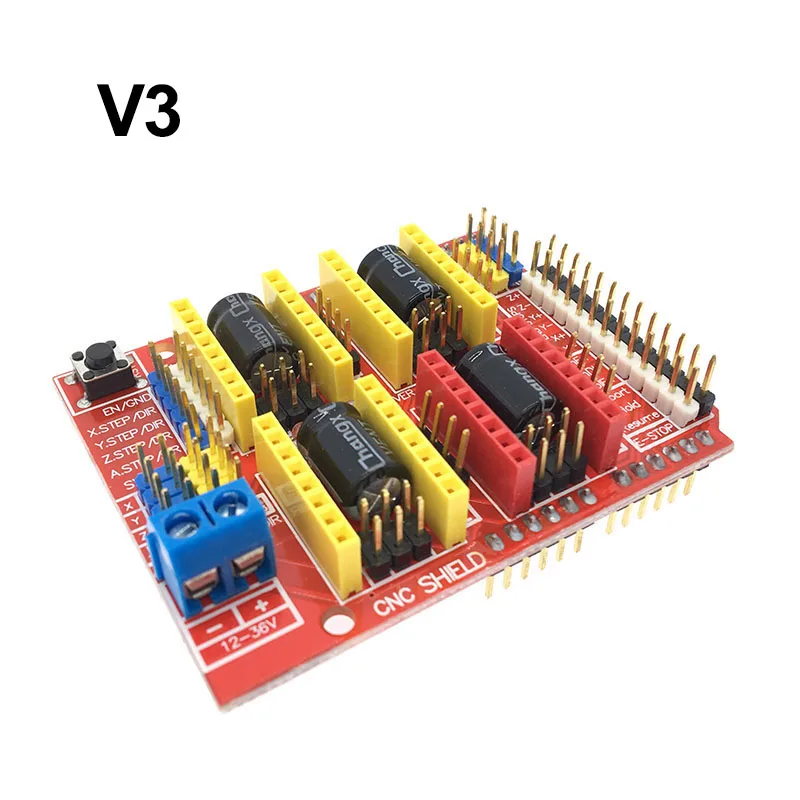

V3 щит: Один, введение Эта плата расширения в качестве платы расширения драйвера, используется для гравировальных машин, 3D принтеров. Это в целом четыре слота, может управлять четырьмя шаговыми двигателем A4988. Каждый дорожный шаговый двигатель требует только двух IO портов. Другими словами, шесть портов IO могут хорошо управляться с тремя шаговыми моторами. Очень удобно в использовании.   Два, модуль UNO IO, ссылка на порт.     Соответствующий рис. Выше   UNO --- Плата расширения 8 -------------------------------------------en (Драйвер шагового двигателя включен, низкий активный) 7 ----------------------- Z. Дир (Z ось управления направлением) 6 ----------------------- Y. Дир общество с ограниченной ответственностью (у-оси управления) 5 ----------------------- X. Дир (Д х Ш х В направлении оси управления) 4 --- Z. Шаг (Z с одноосным шаговым управлением) 3 --- Y. Шаг общество с ограниченной ответственностью (у с одноосным шаговым управлением) 2. Шаг (шаговый контроль по оси X)   /Далее указаны простые процедуры управления шаговым двигателем,   # Define EN 8/шаговый двигатель включен, активный низкий # Define X_DIR 5/X -axis, шаговый двигатель, управление направлением # Define Y_DIR 6/y -axis, шаговый двигатель, управление направлением # Define Z_DIR 7/z оси, шаговый двигатель, управление направлением # Define X_STP 2/x -axis stepper control # Define Y_STP 3/y -axis шаговый контроль # Define Z_STP 4/z -axis stepper control /* /Функции: шаг. Функция: для того, чтобы управлять направлением шаговый двигатель, а также количества пройденных шагов. /Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin , stepperPin соответствующий шаговый двигатель шаг "pin, шаг номер шаг без возвращаемого значения.   */ Шаг void (булеан dir, байтный dirPin, байтный stepperPin, шаги int) { Цифровое письмо (dirPin, dir); Задержка (50); Для (int i = 0; i <steps; i +) { Цифровое письмо (stepperPin, HIGH); DelayMicroseconds (800); Цифровое письмо (stepperPin, LOW); DelayMicroseconds (800);   } } Void setup () {/шаговый двигатель, используемый в IO pin, настроен на выход PinMode (X_DIR, OUTPUT); pinMode (X_STP, OUTPUT); PinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); PinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); PinMode (EN, OUTPUT); Цифровой ввод (EN, LOW); } Пустая петля () { Шаг (false, X_DIR, X_STP, 200); /X axis engine 1 ring, 200 шаг-круг. Шаг (false, Y_DIR, Y_STP, 200); /ось y Мотор заднее кольцо 1, шаг 200-это круг. Шаг (false, Z_DIR, Z_STP, 200); /z axis engine 1 ring, 200 шаг-круг. Задержка (1000); Шаг (true, X_DIR, X_STP, 200); /X axis Engine forward 1 laps, 200 шаг-это круг. Шаг (true, Y_DIR, Y_STP, 200); /ось y, двигатель вперед 1 laps, шаг 200-это круг. Шаг (true, Z_DIR, Z_STP, 200); /z axis Engine forward 1 laps, 200 шаг-это круг. Задержка (1000); }    Примечание: при вставке модуля A4988, не следует вставлять напротив. Электропроводка шагового двигателя выглядит следующим образом: 2A, 2B-это группа (красный, зеленый), 1A, 1B-группа (синий, желтый), если вы хотите изменить направление, можно изменить положение одной группы, например, 2 А, 2 в, взаимный обмен.

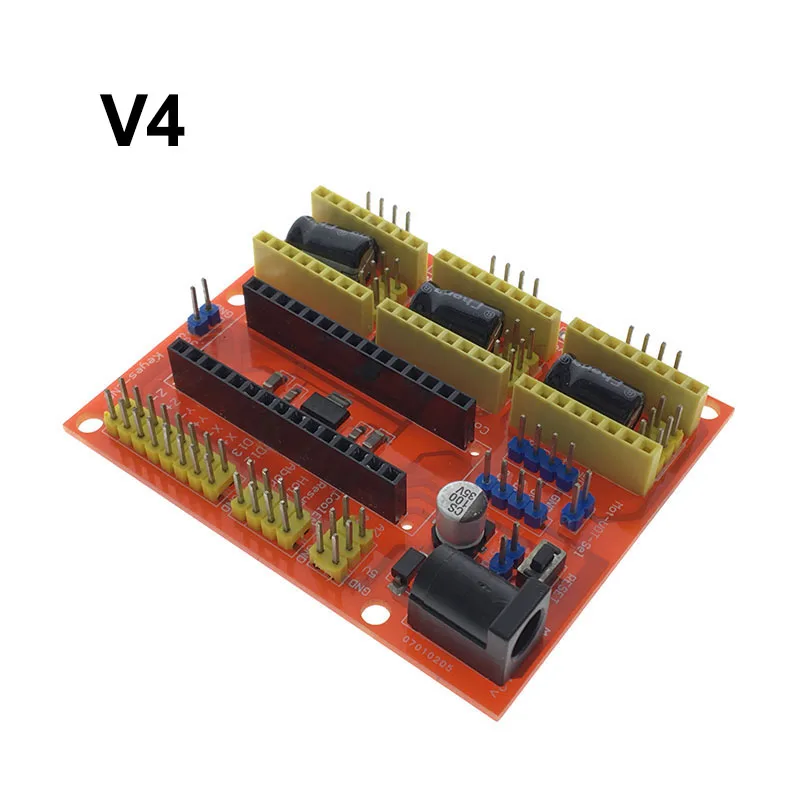

V4 щит:

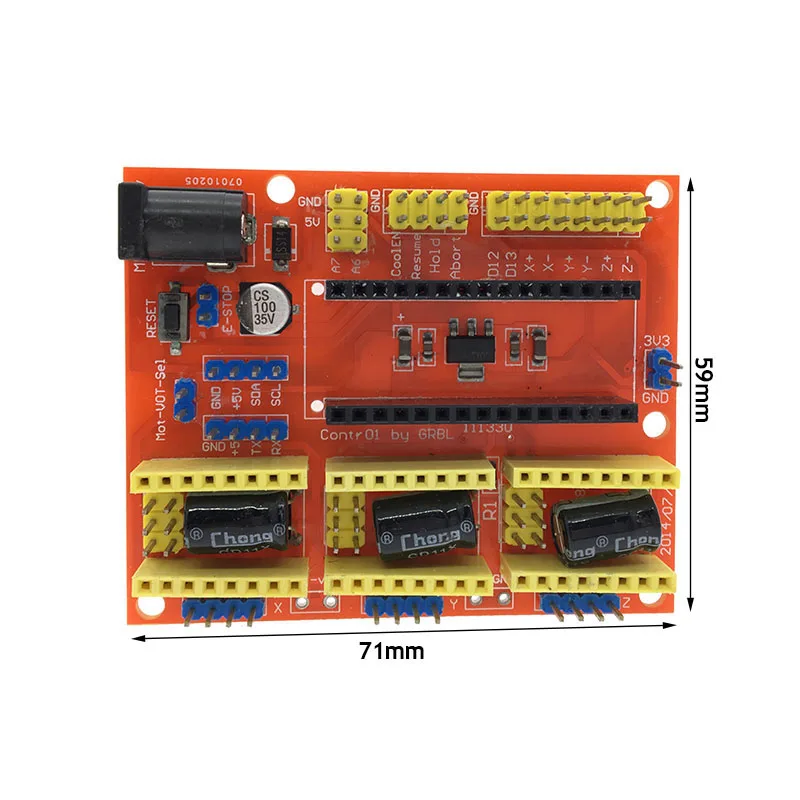

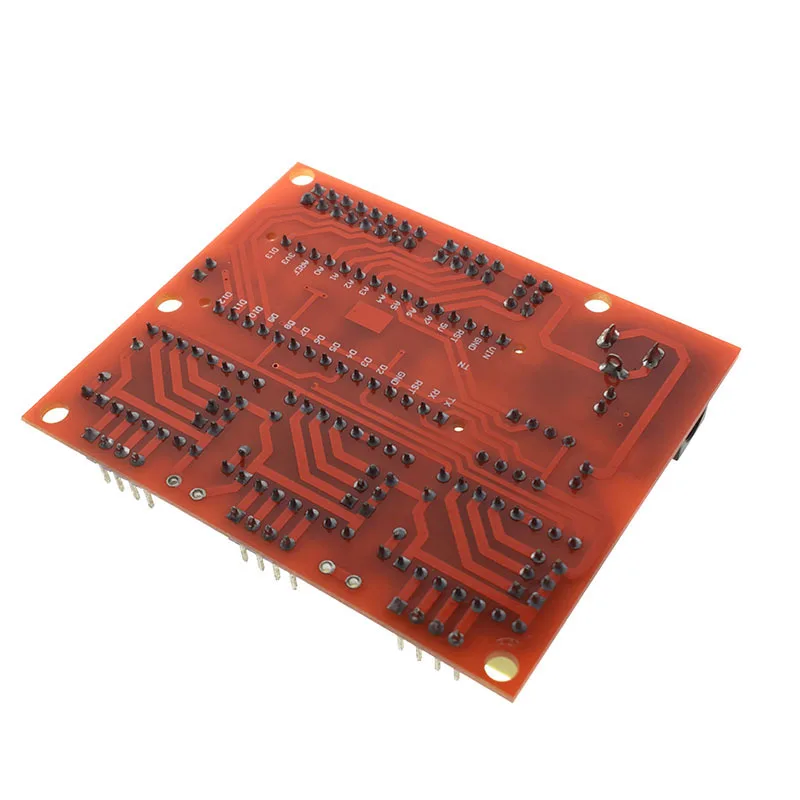

Щит с ЧПУ V4 должен работать с нано-платой. Может использоваться в качестве платы расширения для гравировальных машин и 3D принтеров. В комплекте 3 слота для шагового двигателя A4988 (не входят в комплект), для 3-канального привода шагового двигателя. Для каждого канала шагового двигателя требуется только 2 порта IO, что означает, что 6 портов IO достаточно для управления 3 шаговыми двигателем s. Этот щит может сделать быструю работу для управления шаговыми моторами вашего проекта.
Параметры
1. 3 оси драйвер шагового двигателя
2. Совместим с микроприводом, лазерным гравировальным станком, трехосевым гравировальным станком с ЧПУ.
3. 2A может быть под контролем в течение двух трехфазный четырехпроводной шаговый двигатель.
4. Выпущен цифровой интерфейс IO, легко подключается к другим модулям, таким как ENDSTOP.
5. Выпущен интерфейс I2C, вы можете подключиться к ЖК-дисплею I2C или другому модулю I2C.
6. Мощность DC5V интерфейс, 7,5-12V входное напряжение.
7. Совместимость с GRBL
8. Работает с aduino nano.
