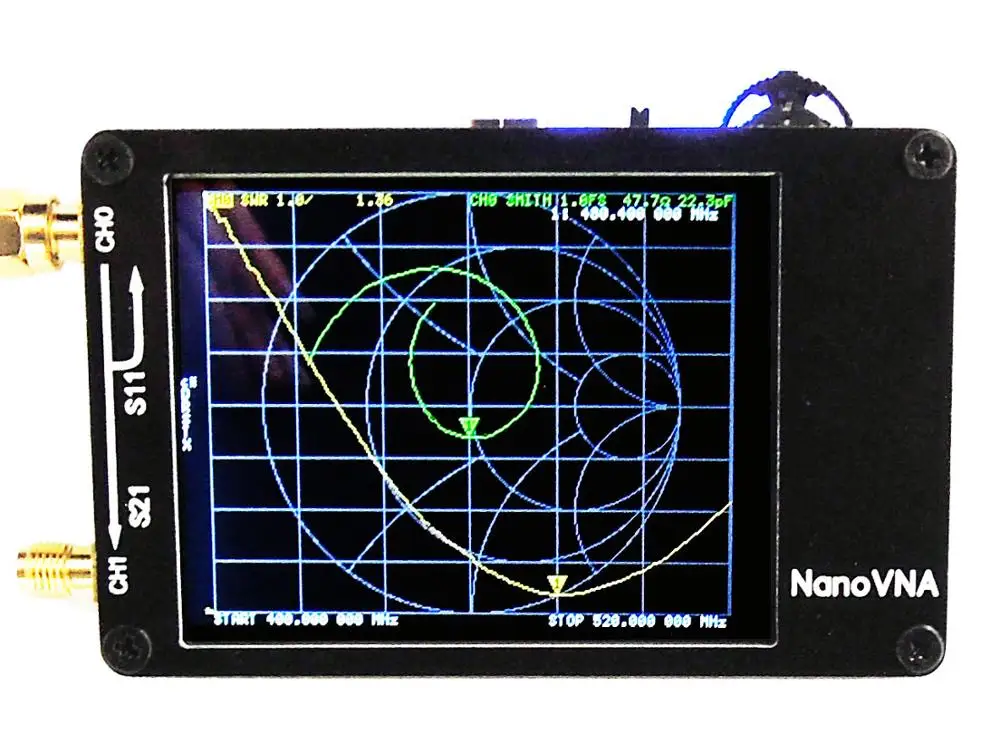

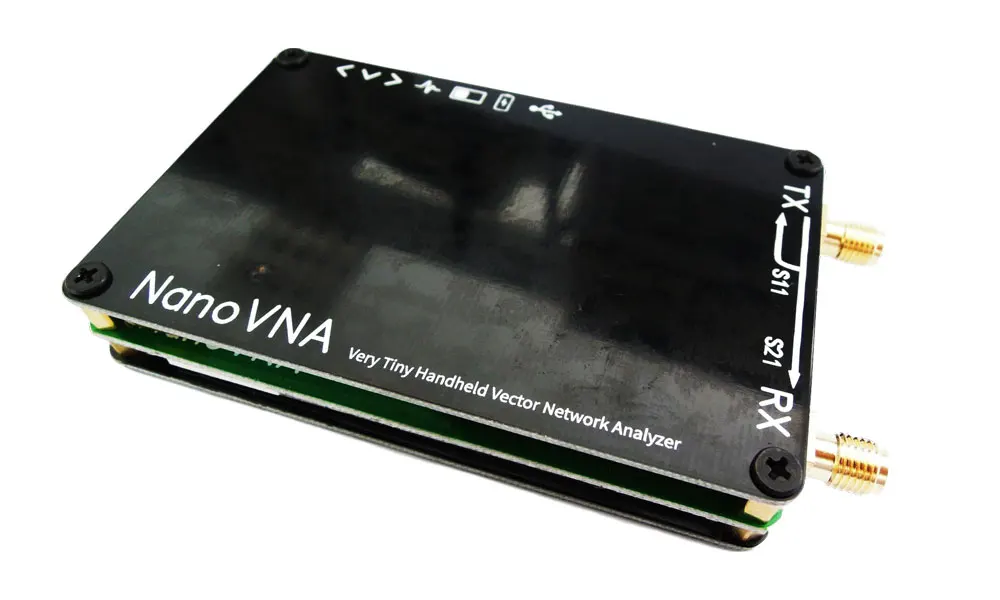

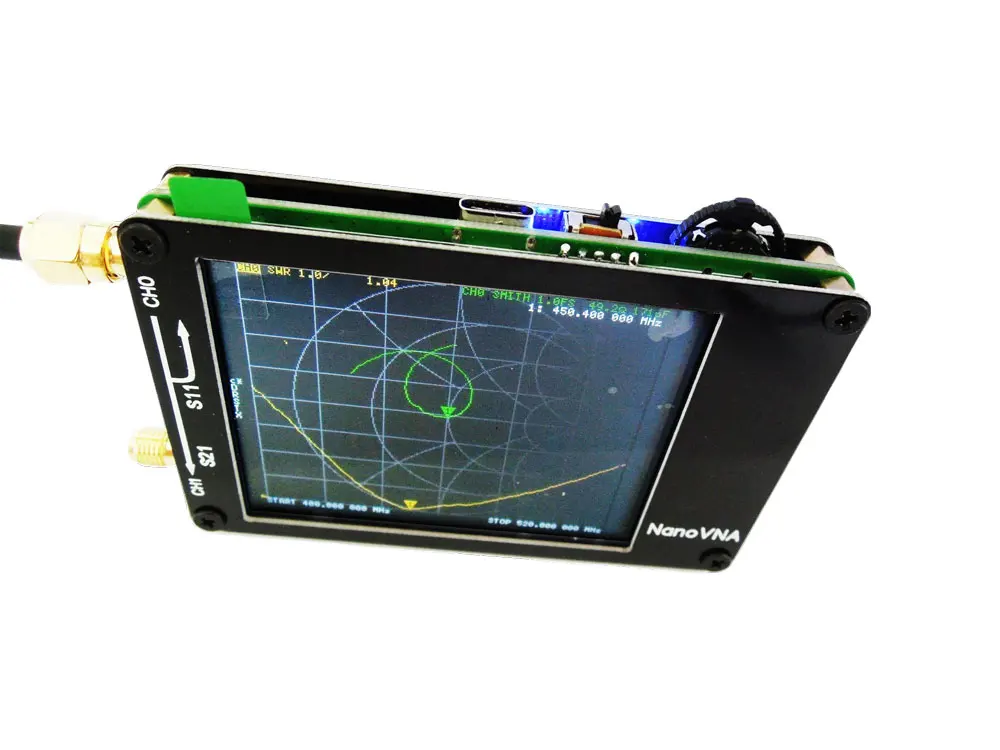

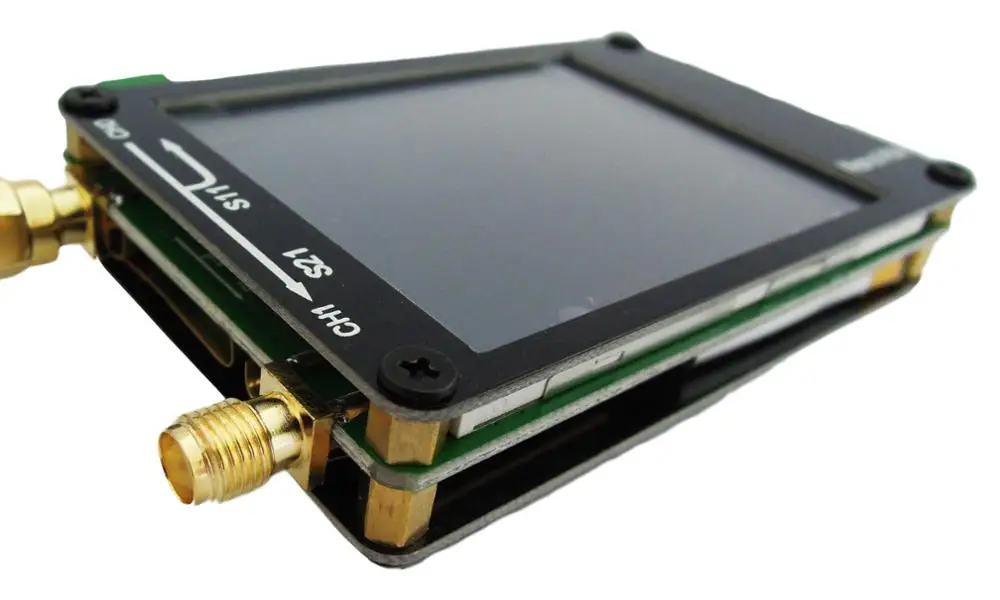

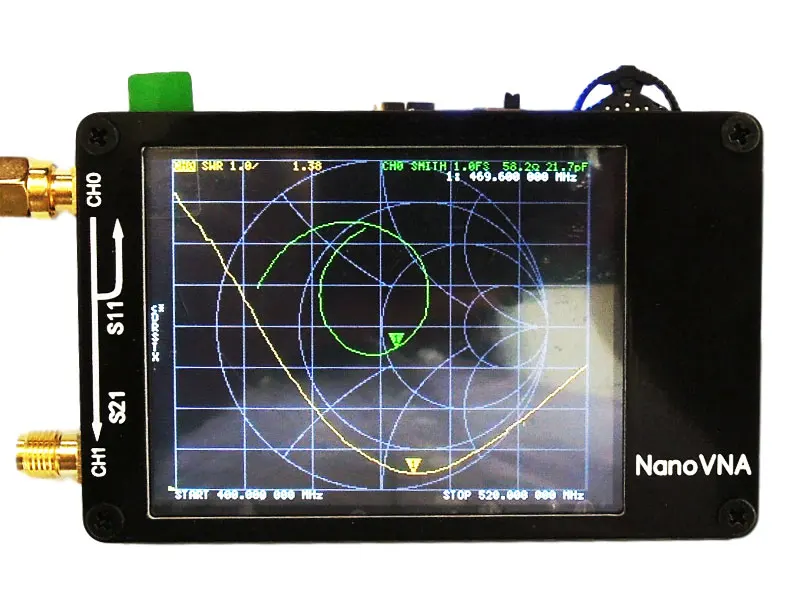

NanoVNA очень маленький ручной анализатор вектора 50 кГц 900 МГц цифровой ЖК дисплей HF

Основные характеристики: ● PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей) ●

Частота измерения: 50 кгц-900 мгц ● выход RF: -13 дбм (максимум-9 дбм) ● диапазон измерения: 70 дб (50 кгц-300 мгц), 50dB (300 м-600 мгц), 40dB (600 м-900 мгц); ● Порты и разъёмы ксв по уровню поверхности: <1,1 ● Дисплей: 2,8 дюймов TFT (320x240) ● интерфейс USB: режим связи USB type-C: CDC (серийный) ● Мощность: USB 5 в 120 ма, встроенный аккумулятор 400 ма · ч, максимальный зарядный ток 0,8а ● количество точек сканирования: 101 (фиксированный) ●

Отслеживание дисплея: 4, маркировка: 4, сохранение настроек:

5 ● погрешность частоты: <0,5 ppm





Мы разработали NanoVNA на основе edy555 (//twitter.com/edy555), но модифицировали некоторые схемы, добавили схемы управления батареей и переработали PCB.

Программное обеспечение для управления пк может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения для моделирования. Улучшенный алгоритм частоты может использоваться

Нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 мгц. Металлический щит предназначен для уменьшения внешних помех и улучшения

Точность измерения. Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 мгц обеспечивает

Лучше, чем 50 дб динамики, а полоса 600 м-900 м лучше, чем 40 дб динамики. Очень маленький портативный анализатор векторной сети (VNA). Он автономный с жк-дисплеем

Дисплей, портативное устройство с батареей. Этот проект нацелен на предоставление радиочастотного гаджета, но полезного инструмента для энтузиастов. Векторный сетевой анализатор DIY со ссылкой на

Соответствующий дизайн, разработанный с простым и практичным программным обеспечением для управления пк, вы можете экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через

Программное обеспечения для подключения к компьютеру. NanoVNA-это аппаратный проект с открытым исходным кодом, каждый может быть свободно клонирован и DIY, но мы надеемся, что вы сможете достичь большего понимания, прежде чем вы это сделаете, там

Некоторые клиенты говорят, что они купили nanoVNA низкого качества из других источников. Мы нашли некоторые клоны низкого качества в интернете, которые утверждали

Завершили разработку проекта. Покупка такого оборудования может нанести ущерб производительности NanoVNA или привести к ошибкам в измерениях. Мы будем продолжать предоставлять обновления и

Услуги технической поддержки для NanoVNA в течение 3 лет после покупки. Вы можете получить последние детали продуктов и обновлений программного обеспечения из веб-магазина



Мы предоставляем 3 прошивки на сетевом жестком диске, вы можете выбрать Соответствующие кисти в соответствии с соответствующими учебными материалами, 3 прошивки Различия заключаются в следующем: NanoVNA_300_ch: 50K-300MHz,5*7 Bitmap шрифт, 4 трека NanoVNA_900_ch: 50K-900MHz,5*7 битовый шрифт, 4 трека (по умолчанию) NanoVNA_900_aa: 50K-900MHz,7*13 Bitmap шрифт, 2 трека (анализатор антенны) Вы можете использовать usb-интерфейс для подключения к компьютерным коммуникациям или подключения стандартного зарядного устройства 5 в. При зарядке аккумулятор указывает на то, что светодиодный аккумулятор мигает при зарядке, постоянный светильник указывает на полную мощность. При разрядке светодиодный светильник на постоянной батарее указывает на нормальную разрядку, светодиодный мерцающий индикатор указывает на низкую мощность, подключите зарядное устройство вовремя для зарядки. Переключение выключателя питания может переключаться на машину, аккумулятор указывает на то, что светодиод должен быть выключен через 40 секунд после выключения. Светодиодный светильник системы и темные изменения при правильном сканировании системы. Вы можете перемещать отметку или выполнять меню с помощью многофункционального переключателя, также используйте сенсорный экран.   Основные операции: 1. Установите частотный диапазон (стимул> старт/стоп или центр/пролет) 2. Калибровка (CAL) 3. Выберите формат дисплея и канал (дисплей) 4. Сохранить (сохранить) вы можете изменить формат дисплея и выбор канала в любое время. В обычном тестовом режиме коснитесь правой области экрана или нажмите многофункциональный переключатель для вызова в меню. Нажмите на экран или поверните многофункциональный переключатель, чтобы выбрать пункт меню. Исходное состояние NanoVNA (данные отсутствуют в 0) диапазон сканирования: 50 кгц ~ 900 мгц трек 1: LOGMAG CH0 (отражение) трек 2: SMITH CH0 (отражение) трек 3: LOGMAG CH1 (pass) Track 4: CH1 stage (pass) Mark 1: активированный Uncalibrated. Мы проверим перед отправкой и подключим непосредственно к порту SMA для калибровки, данные калибровки хранятся в состоянии 0, и загрузка будет загружать данные состояния 0 напрямую. Калибровка и нормирование: VNA Master-это полевой портативный блок, работающий в строгом тестовом пространстве. Для обеспечения точности измерений калибровка RF (OSLT) должна быть выполнена до проведения измерений в данной области. Калибровка с указанной механической калибровкой требует трех нагрузок, открытия, короткого и совпадающего (нагрузки). Данные калибровки сохранены в качестве данных калибровки пользователя. Он может быть сохранен в состояние 0 и может быть автоматически загружен при следующей загрузке, он также может быть сохранен в состояние 1-4 и может быть загружен через меню отзыва. Нажмите на меню калибровки CAL & rarr;, чтобы открыть интерфейс калибровки, затем подключите открыть, короткое и нагрузите три нагрузки в свою очередь, подождите, пока экран стабилизируется, и нажмите на меню, соответствующее калибровке CH 0. Машина сопровождается калибровочным элементом, для калибровки частей наружной головки внутри медной иглы короткое замыкание, интерьер с иглой белый пластик и корпус из нержавеющей стали, подключенный к (нагрузка) нагрузка 50 ом, внутренняя пустая для открытия. Для калибратора головки, задняя часть использует короткое замыкание для короткого замыкания, сварка два 100 ом резистора для нагрузки 50 ом, открытая схема для открытия. Калибровка изоляции CH 1 требует двух нагрузочных нагрузок для подключения CH 0 и CH 1, соответственно, для получения наилучшей изоляции, обычно с одним набором калибровочных нагрузок для порта 0, И чтобы подключить калибратор нагрузки к CH 1, CH 0, чтобы оставаться открытым, Затем нажмите меню ISOLN для калибровки. Подключите ch0 и ch1 анализатора с помощью дополнительного адаптера, а затем нажмите меню ISOLN для калибровки. Операция нормирования перемещает контрольную плоскость измерения на оба конца через адаптер. Эта функция доступна только в том случае, если измерения товар S21. После завершения калибровки нажмите кнопку «готово», извлеките экран «сохранить», чтобы выбрать требуемый статус для сохранения. Как только калибровка завершена, три калибратора могут быть подключены к порту 0 снова, и правильная калибровка должна быть основана на диаграмме смита, которая должна быть: при подключении к открыванию, кривые должны быть сосредоточены на дальней правой диаграмме смита, и при соединении короткой, Кривые должны быть сосредоточены на самой левой стороне диаграммы смита, при соединении нагрузки кривые должны быть сосредоточены в середине диаграммы смита. С помощью RF кабелей для подключения порта 0 и порта 1, просмотр S21 ошибки кривой не должны превышать 0,5 дб. Если обнаружены отклонения в данных калибровки, они должны быть повторно откалиброваны. Примечание: если калибровка состояния требует сначала в меню калибровки нажмите Reset, чтобы очистить данные калибровки, а затем recalibrat! Если калибровка была применена, состояние CAL отображается. Он скрыт в состоянии, который не был применен. C *-это состояние, в котором применяется несохраненное калибровочное значение (оно исчезает при выключении питания). C0 ~ C4 от 0 до 4 означает, что сохраненное калибровочное значение было применено к одному из местоположений сохранения. Сохраните несохраненные изменения в этом состоянии при сохранении при помощи операции. Каждый из символов, показанных ниже C, указывает, что применяются следующие условия ошибки: D: направленность, R: отслеживание отражения, S: совпадение источника, T: отслеживание передачи, X: изоляция выберите трассировку дисплея и формат дисплея: Отображение & rarr; Пункт трассировки меню может выбрать, чтобы включить или выключить соответствующую кривую дисплея, показывая, что цвет кривой соответствует цвету кривой интерфейса, И кривая отображения окончательной операции является активной кривой отслеживания, когда формат меню, Масштаб, операция канала допустима для кривой дисплея. Тип дисплея может быть изменен с помощью отображения & rarr; Формат меню, дисплей & rarr; Масштаб может регулировать масштаб, дисплей & rarr; Канал может выбрать измеренный порт. Настройка частотного диапазона: частотный диапазон канала может быть выражен тремя группами параметров: частота запуска, центральная частота и частота остановки. Если какой-либо из параметров изменится, другие будут отрегулированы автоматически, чтобы обеспечить связь между ними fcenter =(fstart + fstop )/2 fspan = fstop- fstart, где fspan является span. Установите несущая частота пункт настоящего экран через стимул и rarr; Центр меню и отображение значения несущая частота и развертки, соответственно, на левые и правые, представленную ниже размерной сетке. В правом нижнем углу всплывающего экрана настройки значений нажмите, чтобы извлечь мягкую клавиатуру и ввести значение частоты с помощью мягкой клавиатуры. Обратите внимание на следующие моменты: частота начала и остановки будет меняться в зависимости от изменения частоты центра, когда диапазон будет постоянным. В нулевом диапазоне частота начала, частота остановки и центральная частота всегда устанавливаются на одно и то же значение. Теперь вы можете использовать порт 0 в качестве источника сигнала для фиксированной выходной амплитуды, но важно отметить, что эта машина использует генератор сигнала часов S5351 в качестве источника сигнала, выходной сигнал представляет собой квадратную волну, содержит больший четный гармонический сигнал. Установите частотный диапазон с помощью регулятора & rarr;SPAN меню, отобразите значения центральной частоты и прокрутки на левой и правой сторонах сетки, И нажмите на нижний правый угол всплывающего экрана настроек, чтобы извлечь мягкую клавиатуру и ввести значения частоты через мягкую клавиатуру. Обратите внимание на следующие моменты: частота начала и остановки зависит от диапазона, когда центральная частота постоянна. Когда диапазон установлен на максимум, анализатор переходит в режим полного диапазона. В нулевом диапазоне частота начала, частота остановки и центральная частота всегда устанавливаются на одно и то же значение. Установите начальную частоту через раздражитель & rarr; Начните меню и отобразите значения частоты начала и остановки на левой и правой сторонах сетки, соответственно. Нажмите в правом нижнем углу всплывающего экрана настройки, чтобы извлечь мягкую клавиатуру и ввести значение частоты через мягкую клавиатуру. Пожалуйста, обратите внимание на следующие пункты: диапазон и центральная частота зависят от начальной частоты, когда промежуток не достигает минимального значения (параметры отличаются от пролета, пожалуйста, обратитесь к «Span»); В нулевой промежуток частота начала, частота остановки и центральная частота всегда одинаковое значение. Комплект стоп-сигнал частоты через стимул и rarr; Остановки меню, а также отображать частота запуска и остановки значения частоты на левые и правые стороны размерной сетке, соответственно, В правом нижнем углу всплывающего экрана настройки нажмите, чтобы извлечь мягкую клавиатуру и ввести значение частоты через мягкую клавиатуру. Обратите внимание на следующие пункты: диапазон и центральная частота зависят от частоты остановки. Изменение пролета повлияет на другие параметры системы. Для получения более подробной информации, пожалуйста, обратитесь к «Span». В нулевой промежутке частота начала, частота остановки и центральная частота всегда одинаковое значение. Пункты меню: дисплей отделение следов ■ 0 ■ 1 ■ 2 ■ 3 · формат ■ logmag ■ фаза ■ задержки (не осуществлено, компьютерное программное обеспечение обеспечивает задержка группы функциональность) ■ смит ■ SWR ■ больше) ■ Полар-флиса ■ линейный отделение весы ■ шкала высот/DIV ■ исходное положение ■ электрическое реле с задержкой отделение канал ■ CH0 отражают ■ CH1 через ● маркер отделение выберите ■ 1 ■ 2 ■ 3 ■ 4 · маркер и rarr;START ③ MARKER & rarr;STOP ③ MARKER & rarr;CENTER ③ MARKER & rarr;SPAN (не реализован,) ● stiger ③ STAR ③ STOP ③ CENTER ③ SPAN ③ CW FREQ (● Отдельно кол-во отделение для калибровки ■ открытые ■ короткие ■ нагрузки ■ isoln ■ через ■ сделано ■ сохранить отделение сбросить отделение коррекции ● перезвонить/сохранить отделение 0 (по умолчанию) · 1 отделение 2 · 3 отделение 4 • тесное
