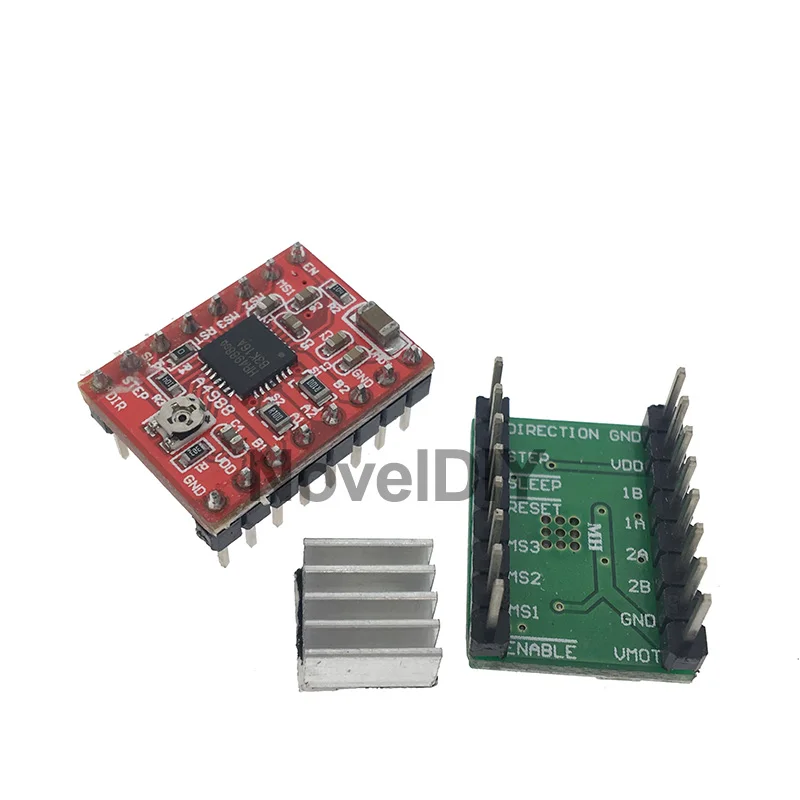

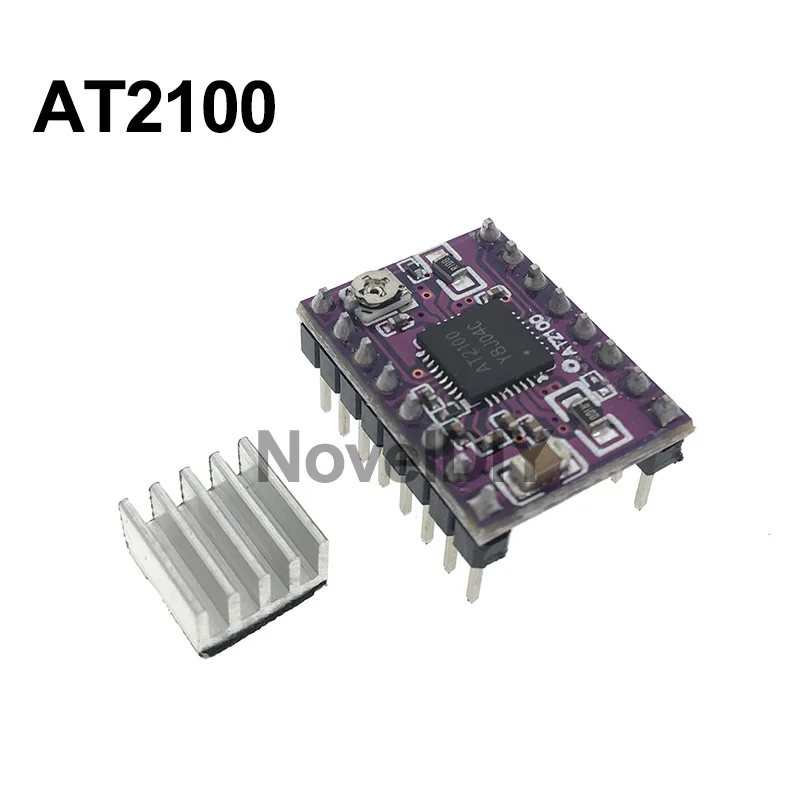

Модуль шагового драйвера Reprap A4988 DRV8825 AT2100 модуль двигателя с радиатором для 3D

Модуль шагового драйвера Reprap A4988 DRV8825 AT2100 модуль двигателя с радиатором для 3D

Производитель близится к истечению!Мы являемся настоящим производителем, если вы хотите связаться со мной, пожалуйста, свяжитесь со мной

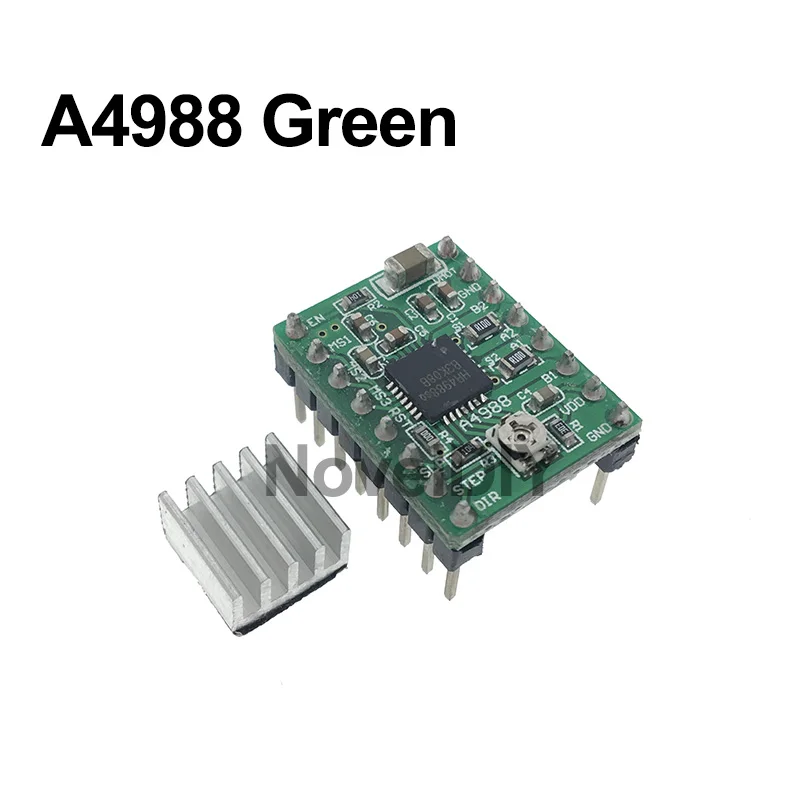

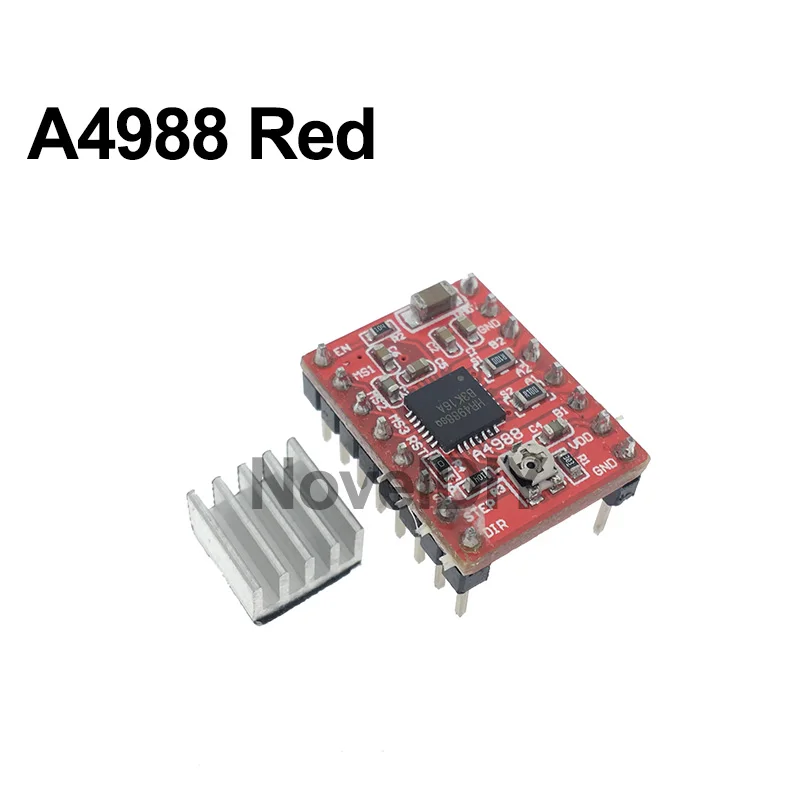

A4988 Особенности:

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства эксплуатации. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 режимах работы с биполярными шаговыми двигателями, выходная мощность привода до 35 В и ± 2 А. A4988 включает фиксированный регулятор тока, регулятор в медленном или смешанном режиме распада. Конвертер A4988 является ключом к легкому применению. До тех пор, пока вход «шаг» вводит один импульсный привод двигателя один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.

При микрошаговом управлении, A4988 управление разделкой внутри автоматически выбирает текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство сначала устанавливается на фиксированное время простоя при некотором быстром распаде, затем остальная часть медленного спада. Смешанная схема управления потоком приводит к уменьшенному звуковому шуму двигателя, повышенной точности шагов и уменьшенному энергопотреблению. Внутренняя синхронная схема управления выпрямлением обеспечивается для улучшения импульсной ширины модуляции (PWM) Потребляемая мощность. Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезисом, блокировку низкого напряжения (UVLO) и защиту от перекрещивающихся токов. Специальная мощная последовательности.

A4988 поверхностное крепление QFN посылка (ES), размер 5 мм × 5 мм, номинальная общая высота посылка 0,90 мм, с открытой прокладкой для увеличения тепловыделения. Эта посылка Pb (suffix-T), со 100% матовым покрытием из олова.

Особенности и преимущества
· Низкий выход RDS (On)
· Автоматическое обнаружение/Выбор режима распада тока
· Смешать с медленными режимами распада
· Синхронное выпрямление для рассеивания низкой мощности
· Внутренняя UVLO
· Защита от перекрещивающихся токов
· 3,3 и 5 V совместимый логический питания
· Термальность отключения сети
· С защитой от замыкания на землю
· Защита от короткого замыкания
· Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16

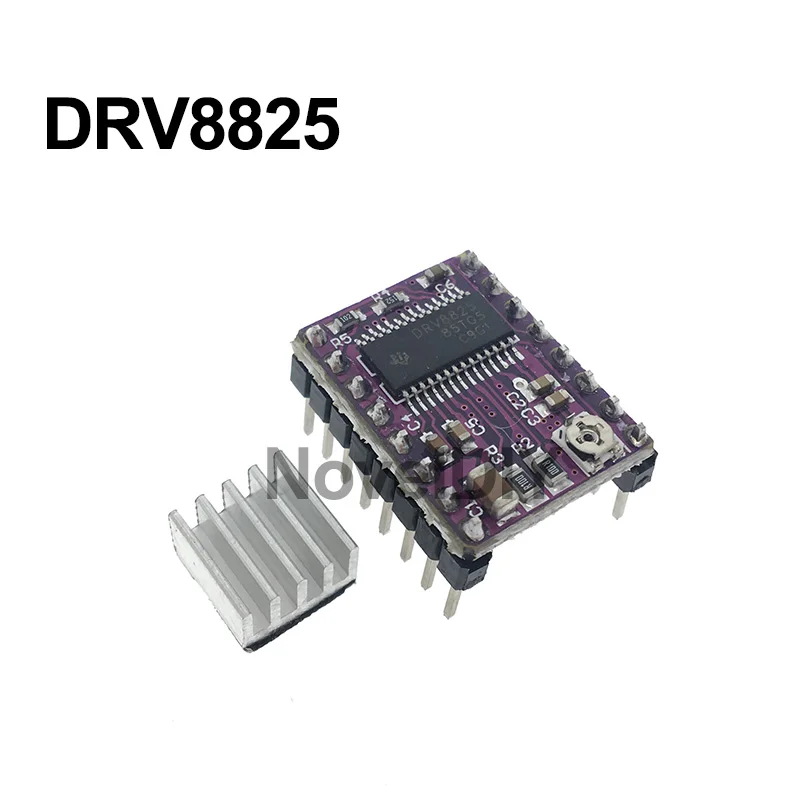

DRV8825Особенности:

Драйвер шагового двигателя DRV8825 является разделительной доской для микрошагового биполярного шагового двигателя TI DRV8825.

Модуль имеет pinout и интерфейс, которые почти идентичны тем из наших A4988 шагового двигателя несущих, так что он может быть использован в качестве более высокой производительности падение-в замене для этих досок во многих приложениях.
DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестью микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение).


Особенности:

1. Простой интерфейс управления шагами и направлением

2. Шесть различных шаговых решений: полный шаг, полушаг, 1/4-шаг, 1/8-шаг, 1/16-шаг и 1/32-шаг

3. Не могли бы вы непосредственно контактировать с 3,3 V 5 V системы

4. Температурное выключение, отключение по току и блокировка под напряжением

5. Защита от короткого замыкания и короткого замыкания

6. 4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла

7. Открытая подложка под драйвером IC в нижней части печатной платы

8. Размер модуля, pinout и интерфейс совпадают с размерами наших A4988 шаговых приводов двигателей в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)

9. Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей

10. Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)

11. 45 в Максимальное напряжение питания

12. Встроенный регулятор (нет внешнего логического напряжения)
