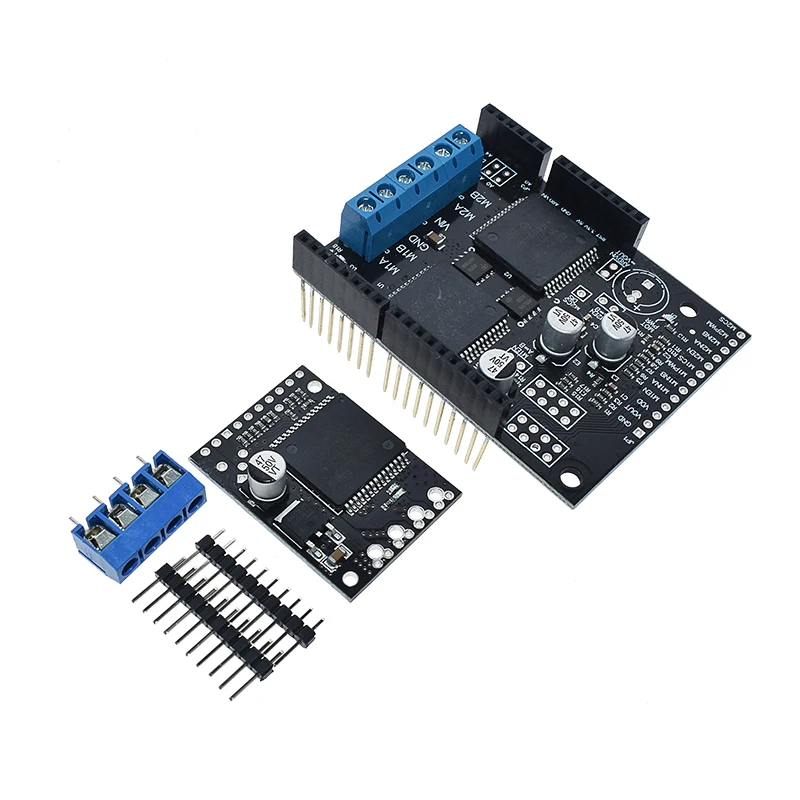

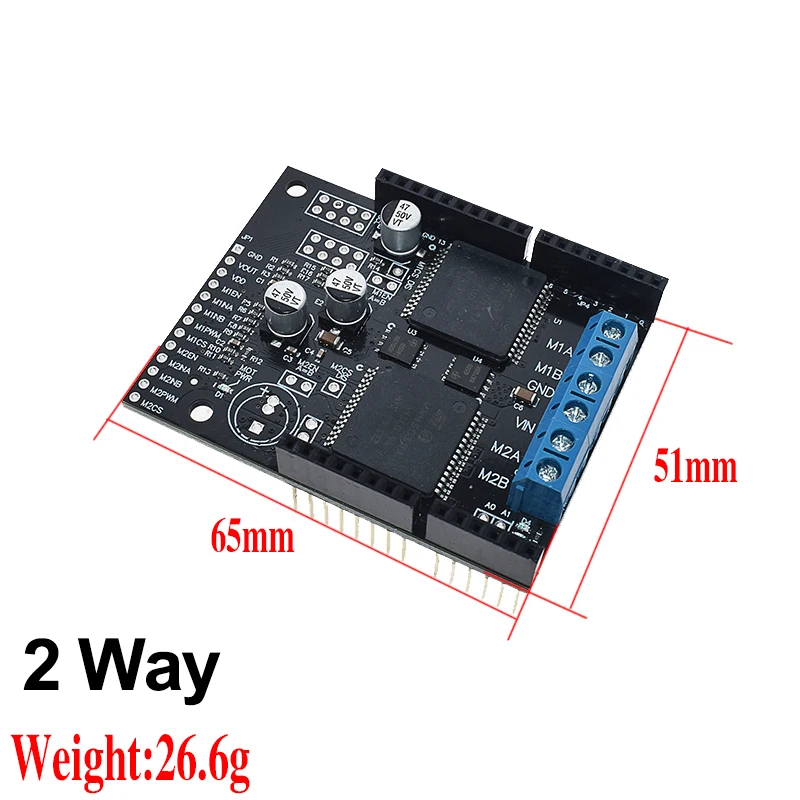

VNH5019 30A двойной высокомощный Щит двигателя постоянного тока совместимый с ARDUINO

VNH5019 30A двойной высокомощный Щит двигателя постоянного тока совместимый с ARDUINO

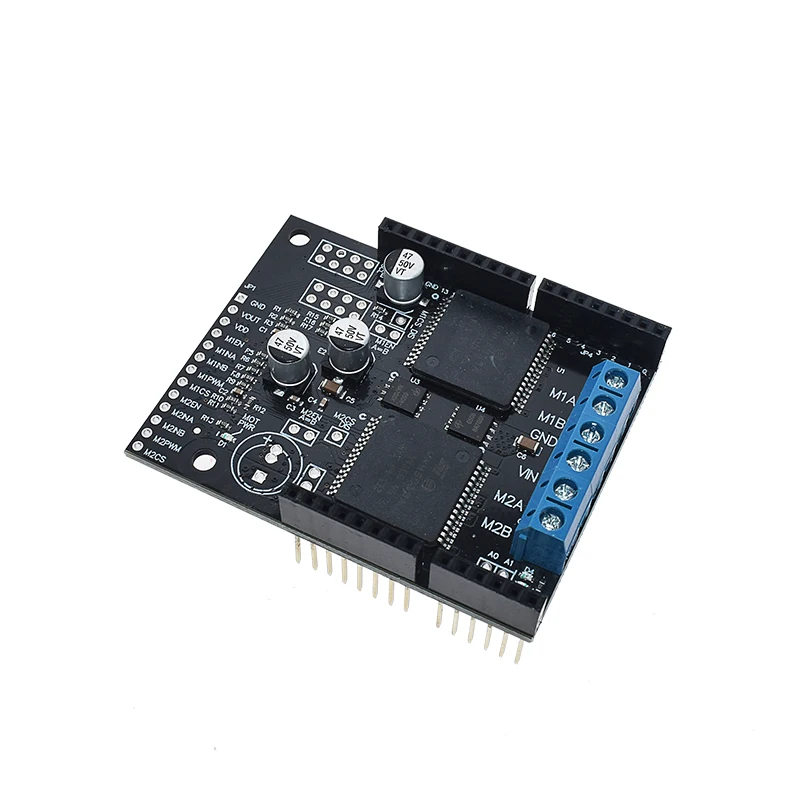

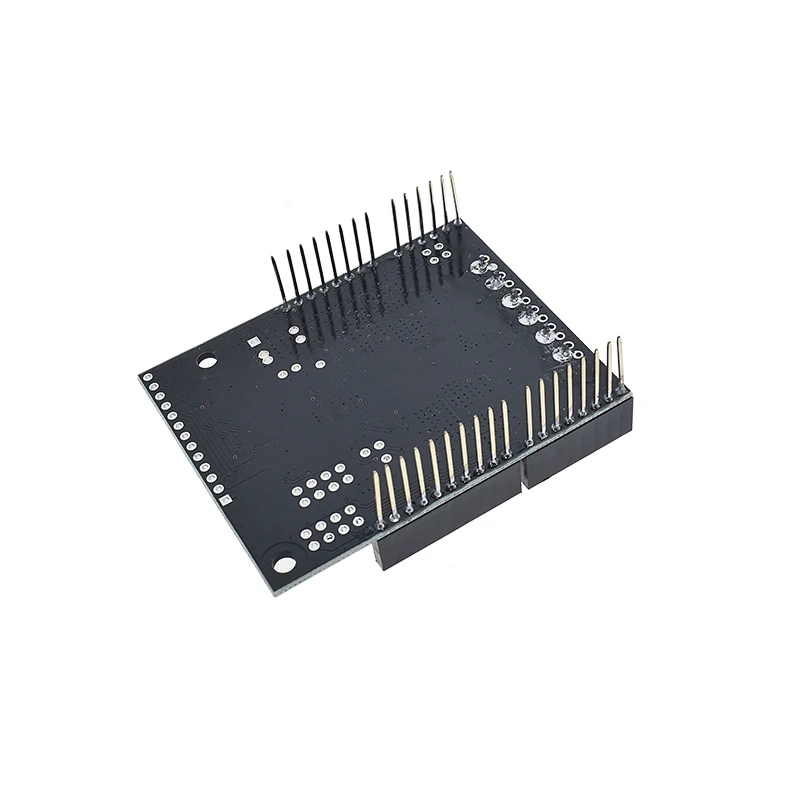

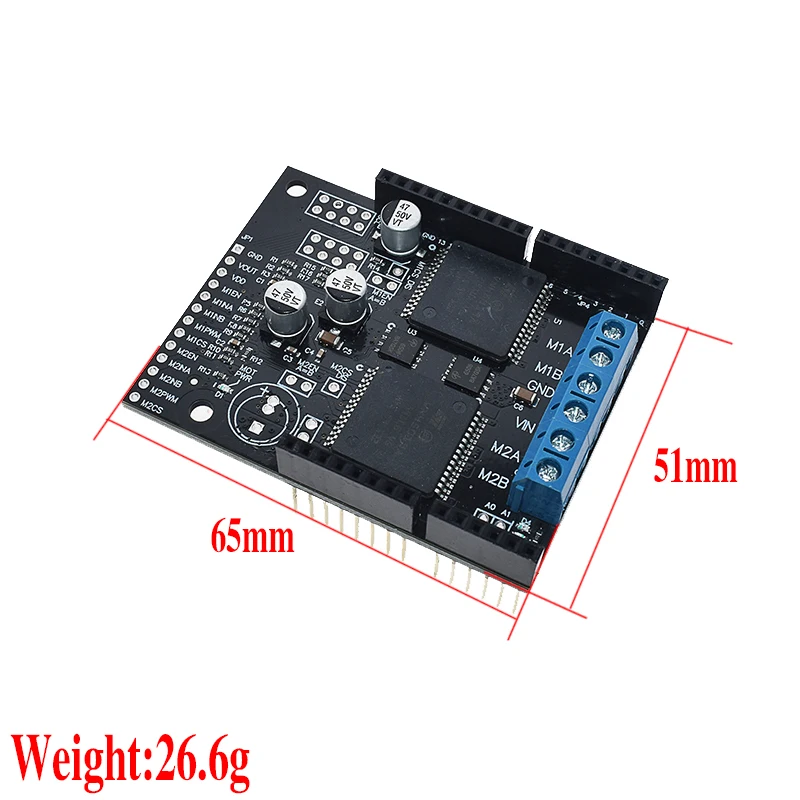

Двухканальный VNH5019:

VNH5019 двойной щит драйвера двигателя может быть легко вставлен в Arduino различные совместимые контроллеры, такие как обычно используемые Arduino UNO R3 и так далее. Экран использует ST VNH5019 драйвер чип, и его рабочее напряжение составляет от 5,5 V-24V, в одну сторону для того чтобы обеспечить 12A ток до 30A максимальный ток, который может быть описан как Hummer DC драйвер платы. Вся плата использует поверхностные компоненты SMD, с особенностями небольшого размера и веса светильник, который может легко управлять двумя двунаправленными и мощными двигателями постоянного тока через Управление Arduino. Встроенный с выдвижными резисторами, защитным сопротивлением и защитой от обратного аккумулятора FET, щит по умолчанию является интерфейсом IO, прост в использовании, кроме того, его производительность и мощность значительно превосходят драйвер серии L298, используемый новичками.

2. Спецификация штифта
Диапазон рабочего напряжения: 5,5 V- 24V
Чип драйвера: VNH5019
Привод канал: 2-way
Одноканальный непрерывный выходной ток значение: 12A
Одноканальный Максимальный выходной ток: 30A
Обнаружение тока: 0,14 в/A
Максимальная частота ШИМ: 20 кГц
Доступен режим защиты от обратного напряжения

-------------------------------------------------------------------------------------------------------

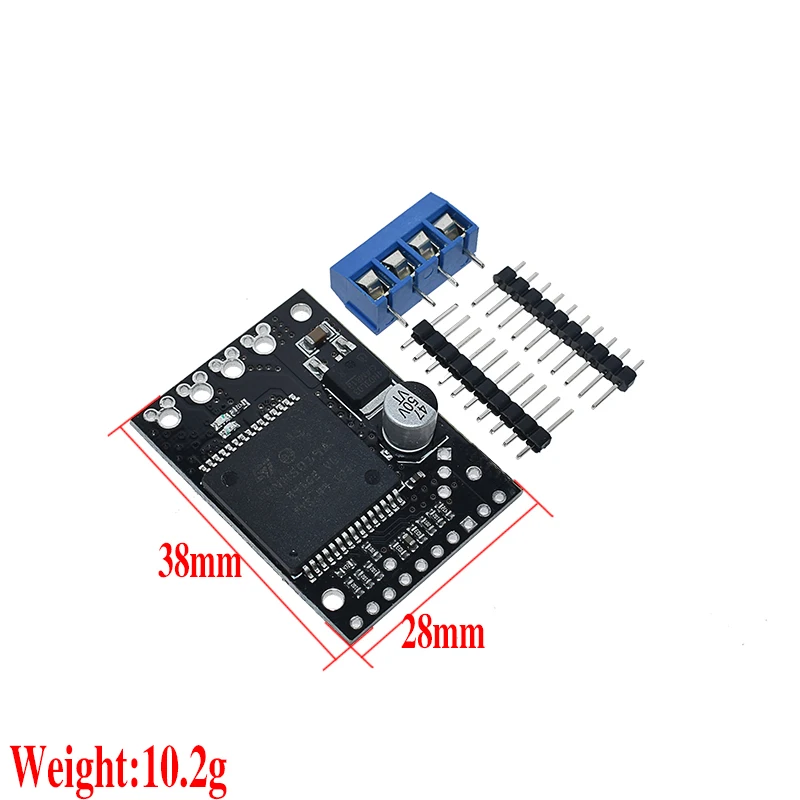

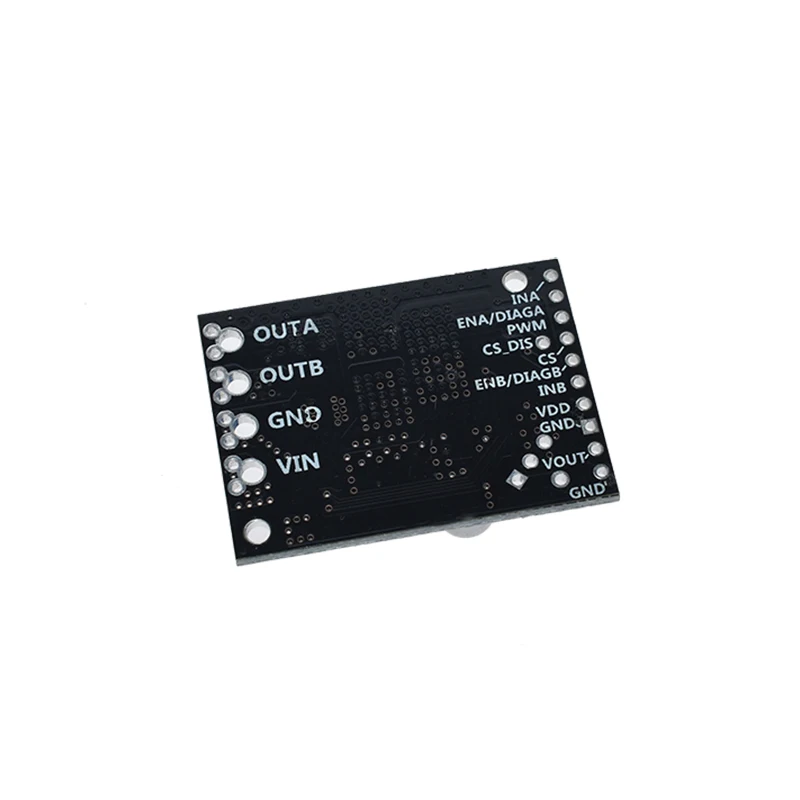

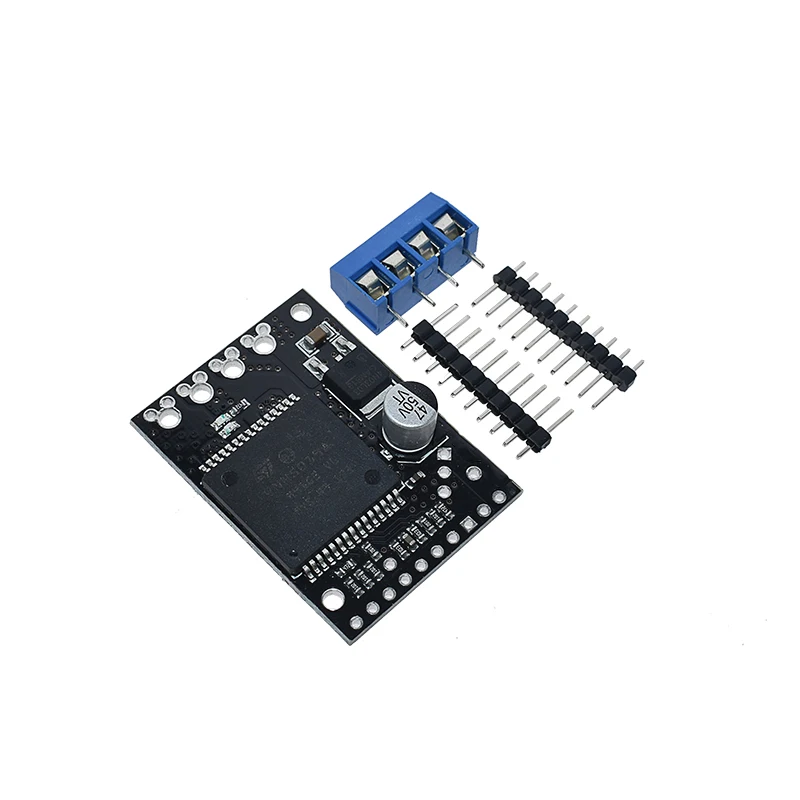

Один канал VNH5019:

Основные параметры заключаются в следующем:
Рабочее напряжение 5,5 V ~ 24V
Выходной ток: 12 а рабочий ток (максимальный ток до 30 А)
Совместим с входом 3 в
Частота ШИМ до 20 кГц, может управлять ультразвуковым и бесшумным двигателем
Датчик тока пропорционально выводится в соответствии с током двигателя (140 мВ/а и работает только тогда, когда H-bridge управляется)
Двигатель указывает на светодиодный индикатор, который указывает на состояние выхода, когда нет подключения двигателя.

Защитные функции:

Защита от обратного напряжения-16 В

Входное напряжение 41 в, без повреждений

Защита от перенапряжения

Верхний и нижний мост тепловое выключение
