DC 9A 300 Вт 150 80 понижающий преобразователь Регулируемый 5 40 В до 1 2 35 в светодиодный

Важное примечание:

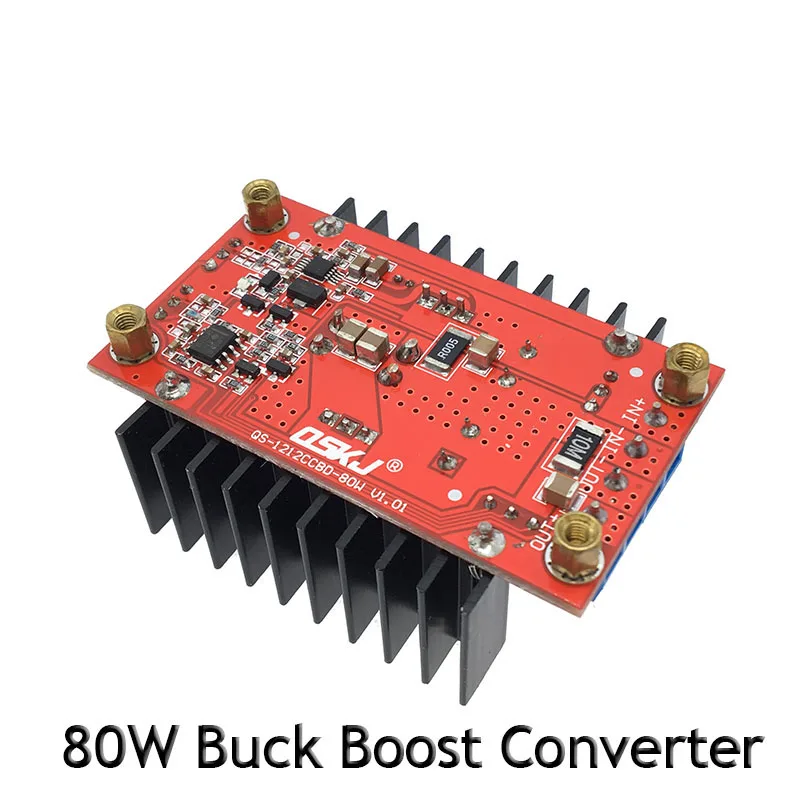

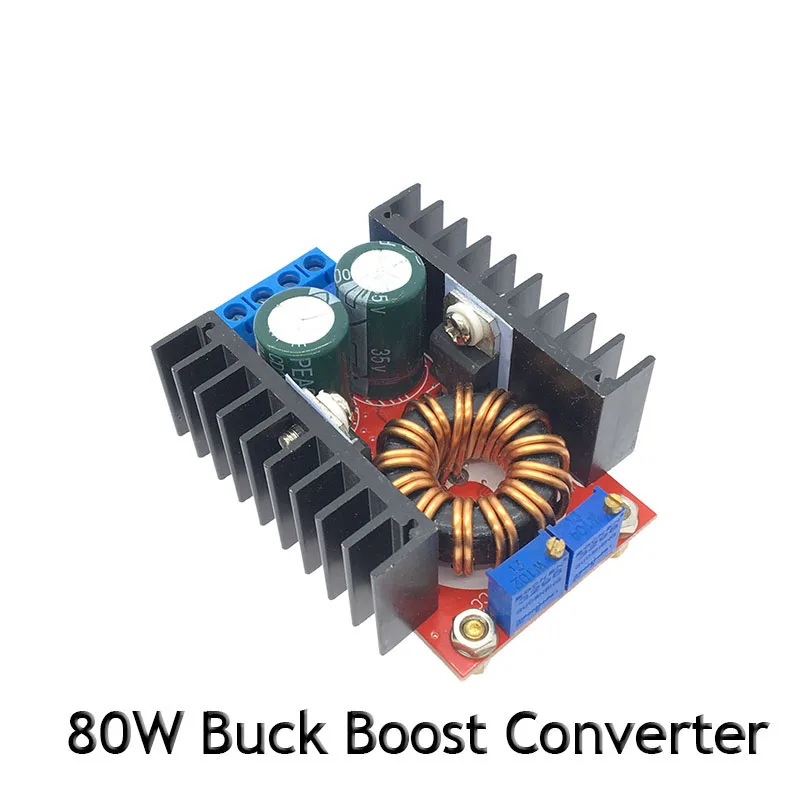

80 Вт-это модуль Buck Booost

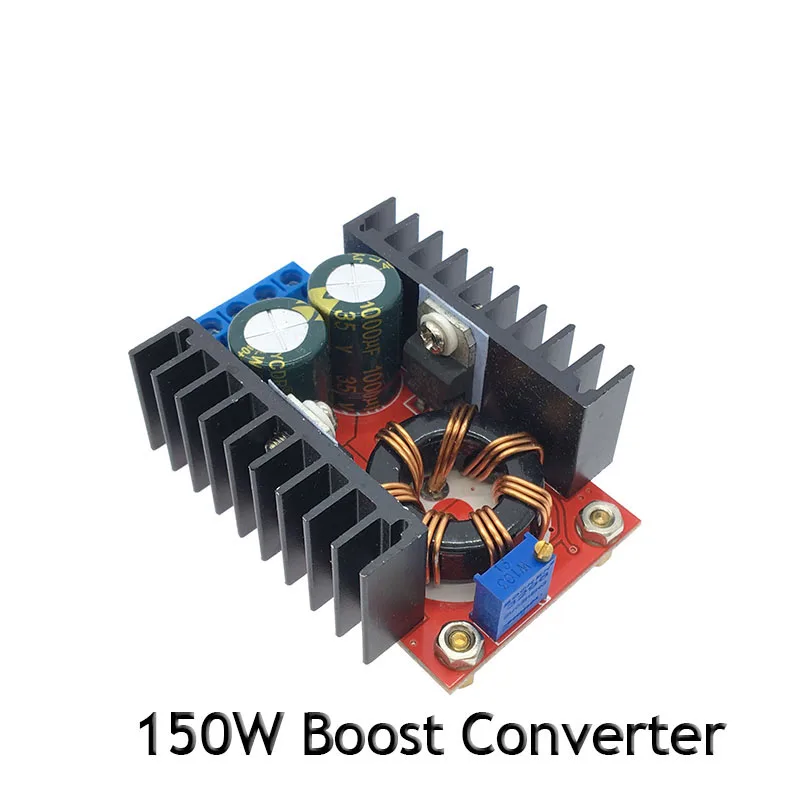

150 Вт-это модуль подъемного напряжения

Модуль понижающего напряжения 300 Вт





150W повышающий преобразователь постоянного тока с DC-DC 10-32V постоянного тока до 12-35 в Step Up Напряжение Зарядное устройство Модуль Описание:



Свойства модуля: неизолированный модуль повышения мощности (BOOST)
65*56,5*23 (длина * ширина * высота) (мм)
Входное напряжение: 10-32 в
Выходное напряжение: 12-35 В (регулируется)
Выходной ток: 6A (макс.)
Ток на входе: 10 А (макс.) (пожалуйста, увеличьте теплоотвод, если более 10 А)
Выходная мощность: Натуральное охлаждение 100 Вт (макс.), повышает теплоотвод 150 Вт (макс.)
Легко управляемый двухъядерный ноутбук 65 Вт 90 Вт.
Применение батареи 12V привод 19V 3.42A записная книжка, модуль температуры около 45 ° c
Эффективность преобразования: 94% (измеряется на входе 16 В, выход 19 в А)
Выходная рябь: 2% (макс.) Полоса пропускания 20 м
Рабочая температура: Промышленная (от −40 °C до + 85 °C) (температура окружающей среды превышает 40 °C, более низкое использование энергии или улучшение отведения тепла)
Рост температуры при полной нагрузке: 45 °C
Ток без нагрузки: 25 мА, стандартный
Регулировка напряжения: ± 0.5%
Скорость динамического отклика: 5% 200uS
Защита от короткого замыкания: Нет (пожалуйста, установите предохранители и схемы защиты на входном порте.)
Защита от обратной полярности входного сигнала: Нет (пожалуйста, выберите диод на входном порте) некоторые приложения:
1. Настраиваемый блок питания для автомобиля, подключается к входу 12 В, выход может быть на 14-35 В (свободно регулируется), однако выходное напряжение не может быть меньше, чем входное напряжение.
2. Автомобильный блок питания для ноутбука: подключен к блоку питания 12 В, Регулировка напряжения на выходе, как вам нужно.



DC-DC CC CV понижающий повышающий преобразователь постоянного тока с 9-35, но не более чем на 1-35V 80W Buck усилитель DC понижающий повышающее переходное Модуль Регулируемый Напряжение регулятор

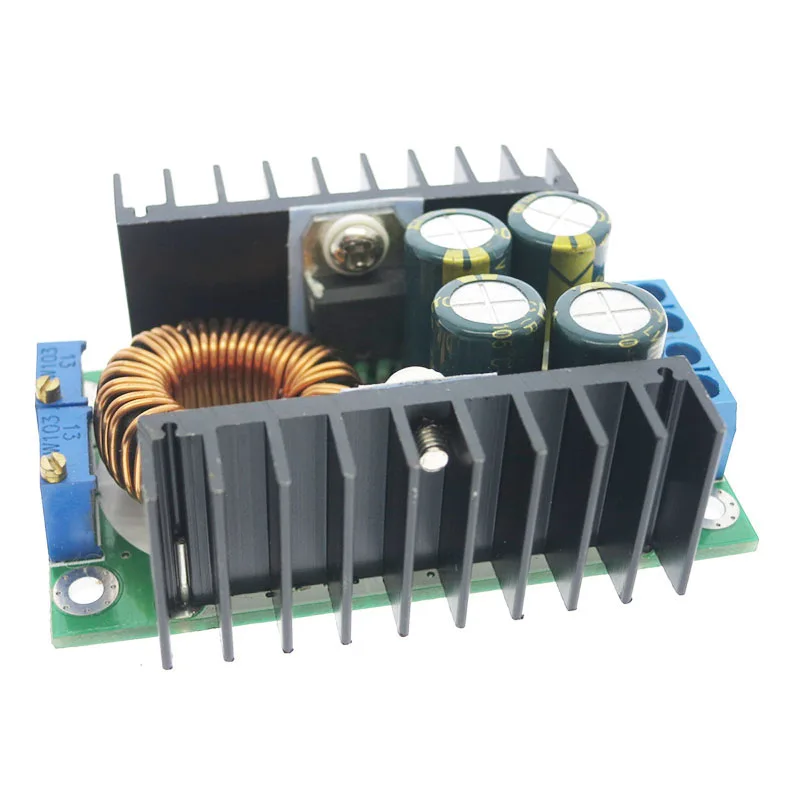

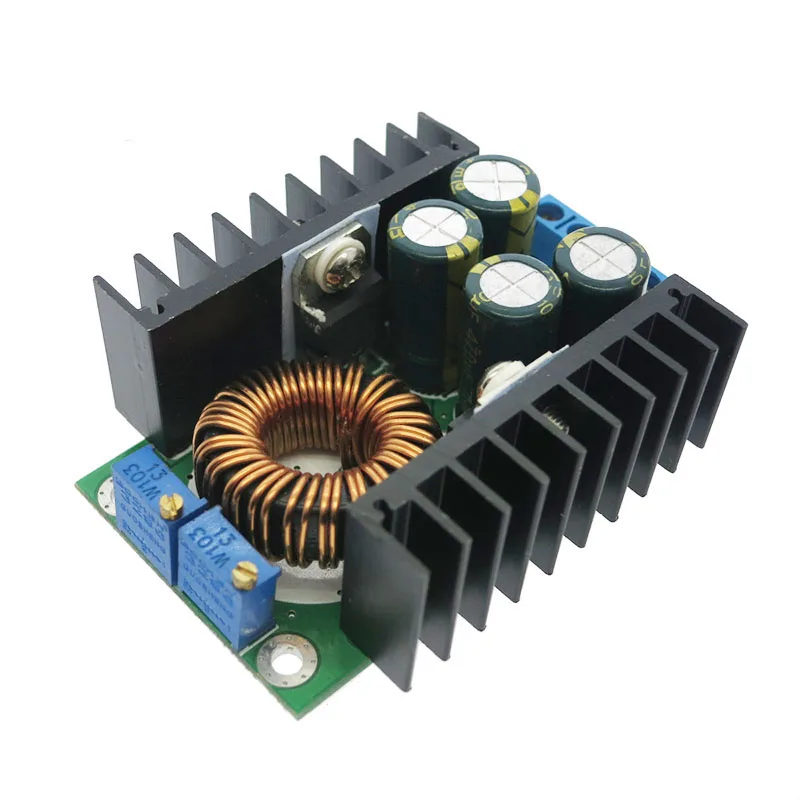

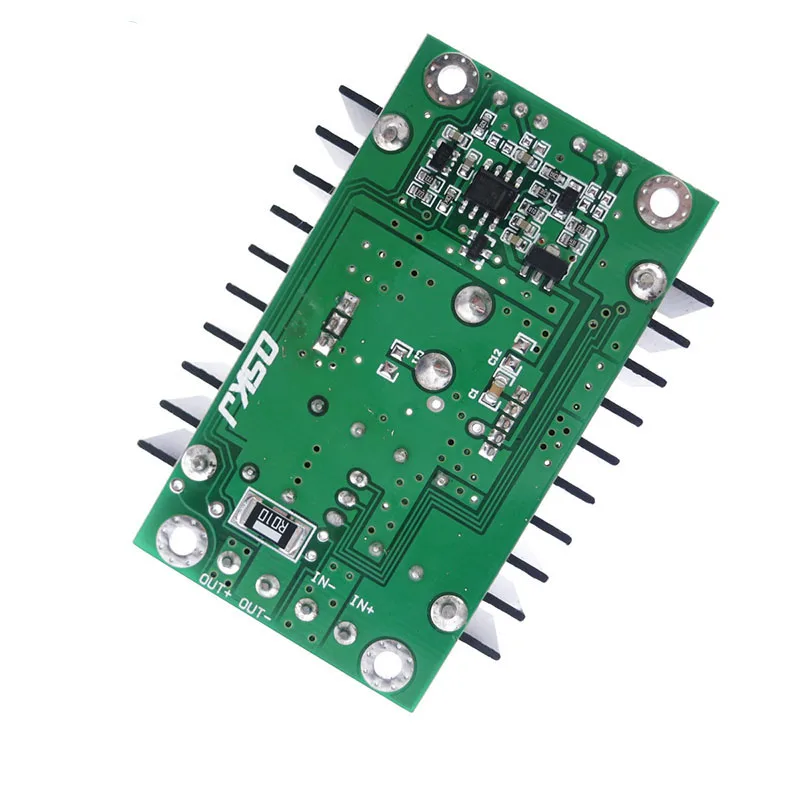

300W XL4016 DC-DC Max 9A модуль ldo понижающего преобразователя 5-40 В до 1,2-35V Регулируемый Питание Модуль светодиодный драйвер



Размеры: 65 (Д) * 47 мм (Ш) * 23,5 (H) мм

Примечание: Из-за того, что текущий чип от производителя 12 а закончился, вместо старого чипа ток 12 А снижен до 8 А (максимальный ток 9A, фактический тест таким образом), входное напряжение увеличено с 32 В до 40 в, выходное напряжение увеличено с 28 В до 35 В. Может поставлять 10 мощных Светодиодный струн. 12A чип после доставки будет уведомлен.   Типичные области применения:   Регулируемый источник питания (достаточно большая мощность 12 а), мощный светодиодный драйвер, драйвер светодиодного дисплея, перезаряжаемые свинцово-кислотные батареи, перезаряжаемые литиевые батареи, мощность автомобиля, блок питания для автомобильного ноутбука (Buck), источник питания, система низкого напряжения (например, детский бак с аккумулятором 12 В, игрушечный автомобиль до 6 в), Переключатель 24 В, 12 В, 12 В, поворот 5 В, 12 А, 24 В поворот 5 В, 12 А, 24 В поворот 19 в 20 в, так что, очень широкий диапазон применения.     1. Фиксированная повернуть лампу постоянный ток значение 0,1 раз (при зарядке для того, чтобы определить, является ли батарея полностью б/у);   2. Используйте выделенный контрольный IC и Высокоточный резистор для дискретизации, таким образом, постоянный и более стабильный (от 20 до 60 градусов постоянный дрейф температуры 5 А, когда ниже 5%). Особенно подходящий светодиодный драйвер   3 выходных тока, максимальный выходной ток может достигать 12 А, для удовлетворения большинства потребностей.   4,4 высокочастотная емкость, уменьшает выходную рябь, улучшает устойчивость   5 двойной теплоотвод дизайн, MOS прибор диоды Шоттки, изменения фаз газораспределения отдельный теплоотвод s, тепла, независимо друг от друга   6. По цене использования крупногабаритного Kool toroid, повышает эффективность работы, а также с медной проволокой и Rao, уменьшает тепло и повышает эффективность.   Более 7,3296 поворотов потенциометра, регуляция напряжения и тока высокой точности, хорошая устойчивость.   8 выделенный токочувствительный резистор, высокая точность дискретизации, хорошая устойчивость, температурный дрейф небольшой. Светодиодный Эфирное.   9 цветовых индикаторов, рабочее состояние. Зарядка имеет важное значение.   10. Напряжение и ток могут быть отрегулированы, регулируемая мощность, чтобы сделать хороший эффект, 12 а тока, достаточно мощности.



Параметры модуля   Характеристики модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV), зарядный модуль   Область применения: Мощный светодиодный привод с постоянным током, перезаряжаемые литиевые батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В аккумуляторные батареи, никель-кадмиевые никель-металлические гидридные батареи (батарейный блок) для зарядки, солнечные панели, ветряные турбины   Входное напряжение: 7-32 В (без постоянного тока 5-32 В) до настоящего времени новейшее входное напряжение 40 в   Выход напряжение: (1) плавной регулировкой (0,8-28V) Выход напряжение последнего (1,2-35V)   (2) фиксированное выходное напряжение (Произвольный выбор между 0,8-28V), в тех случаях, когда вы хотите купить товар, пожалуйста, сообщите казначей. (Временная Настройка только для объемных клиентов, все образцы волос)   (3) Если вам нужно более высокое напряжение, пожалуйста, свяжитесь со мной     Выходной ток: 12А (новейший выходной ток 8-9а) (температура трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор, 24 в 12 В 6А, передаваемый в пределах открытой среды в целом, не может быть вентилятором)   Постоянный ток Диапазон: 0,2-12A (регулируемый) (нет функции без постоянного тока) (последняя выходной ток 8-9A)   Указатель поворота ток: постоянный ток значение * (0,1), повернуть лампу в настоящее время и постоянная стоимость связи, как, например, постоянный ток стоимости 3A, повернуть лампу ток устанавливается на постоянном токе 0,1 раза (0,1 * 3A = 0.3A), при использовании в постоянном 2A, при корректировке текущее значение, Затем включите лампы тока постоянного тока 0,1 раза (0,1 * 2A = 0.2A).   Раза 0,1 раз больше, чем фиксированная версия (на самом деле указатель поворота текущее значение, вероятно, не очень точный) для зарядки полно инструкции.   Низкое давление: 1 в   Выходная мощность: Максимальная мощность составляет около 300 Вт, температура трубки превышает 65 градусов, пожалуйста, добавьте вентилятор.   Эффективность преобразования: около 95% (выходное напряжение выше, чем выше эффективность)   Рабочая частота: 300 кГц (последняя частота 180 кГц)   Выходная рябь: полоса пропускания 20 м (только для справки)   Вход 24 В, выход 12 В, 5 А, рябь около 50 мВ (без шума)   Рабочая температура: Промышленный класс (от-40 до + 85 ) (обратите внимание, что фактическое использование температуры трубки питания, температура слишком высока, пожалуйста, улучшите теплоотвод)     Ток без нагрузки: Стандартный 20 мА (переключатель 24 в 12 В)   Регулировка нагрузки: ± 1% (постоянный)   Регулировка напряжения: ± 1%   Постоянная точность и температура: фактический тест, Температура модуля меняется от 25 до 60 градусов, изменение меньше, чем 5% от текущего значения (значение тока 5A)   Скорость динамического отклика: 5% 200uS   Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) ближе к потенциометру регулирования входного напряжения (CV), ближе к выходу потенциометра для регулирования тока (CC)   Индикатор: Цвет индикатора, индикатор зарядки светильник красный, светильник зеленый аккумулятор полностью заряжен (без нагрузки зеленого цвета) светильник s без Постоянный красный.   Защита от короткого замыкания на выходе: Да, постоянный ток (значение настройки постоянного тока)   Защита от обратной полярности на входе: нет,   Выход, препятствующий обратному потоку: нет.   Проводка: терминал



Зарядка аккумулятора для использования:   1. Убедитесь, что вам нужно зарядить аккумулятор, плавающий напряжение и зарядный ток, входное напряжение модуля;   2. Потенциометр с постоянной регулировкой, выходное напряжение регулируется примерно на 5 В.   Ток 3 А, С мультиметром, измеряет выходной блок короткого замыкания, в то время как потенциометр постоянного тока позволяет регулировать выходной ток, достигает предварительно определенного значения тока заряда;   4. Потенциометра с постоянной регулировкой позволяет выходному напряжению достигать поплавкового напряжения;   5 подключен к батарее, попробуйте зарядить.   (1,2,3,4 принять меры, чтобы блокировать входную мощность, выходная нагрузка не подключена к батарее.)   Светодиодный драйвер постоянного тока для использования:   1. Убедитесь, что вам нужен светодиодный привод, рабочий ток и максимальное рабочее напряжение;   2. Потенциометр с постоянной регулировкой, выходное напряжение регулируется примерно на 5 В.   Ток 3 А, С мультиметром, измеряет выходной блок короткого замыкания, в то время как потенциометр постоянного тока позволяет регулировать выходной ток, достигает предварительно определенного светодиодный рабочий ток;   4. Потенциометра с постоянной регулировкой позволяет выходному напряжению достигать максимально рабочего напряжения, светодиодный;   5. Подключите светодиодный, тестовый аппарат.   (1,2,3,4 принять меры, чтобы блокировать входную мощность, выходная нагрузка не подключен светодиодный свет.)
