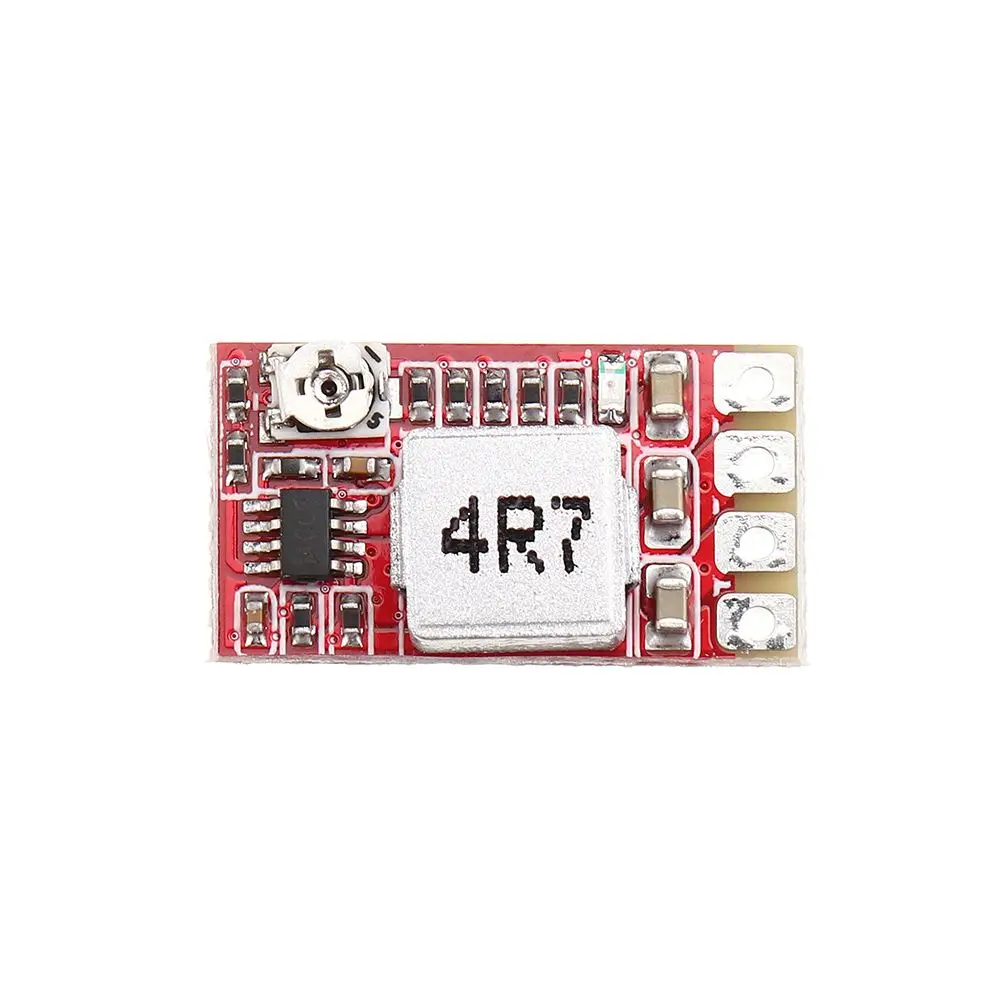

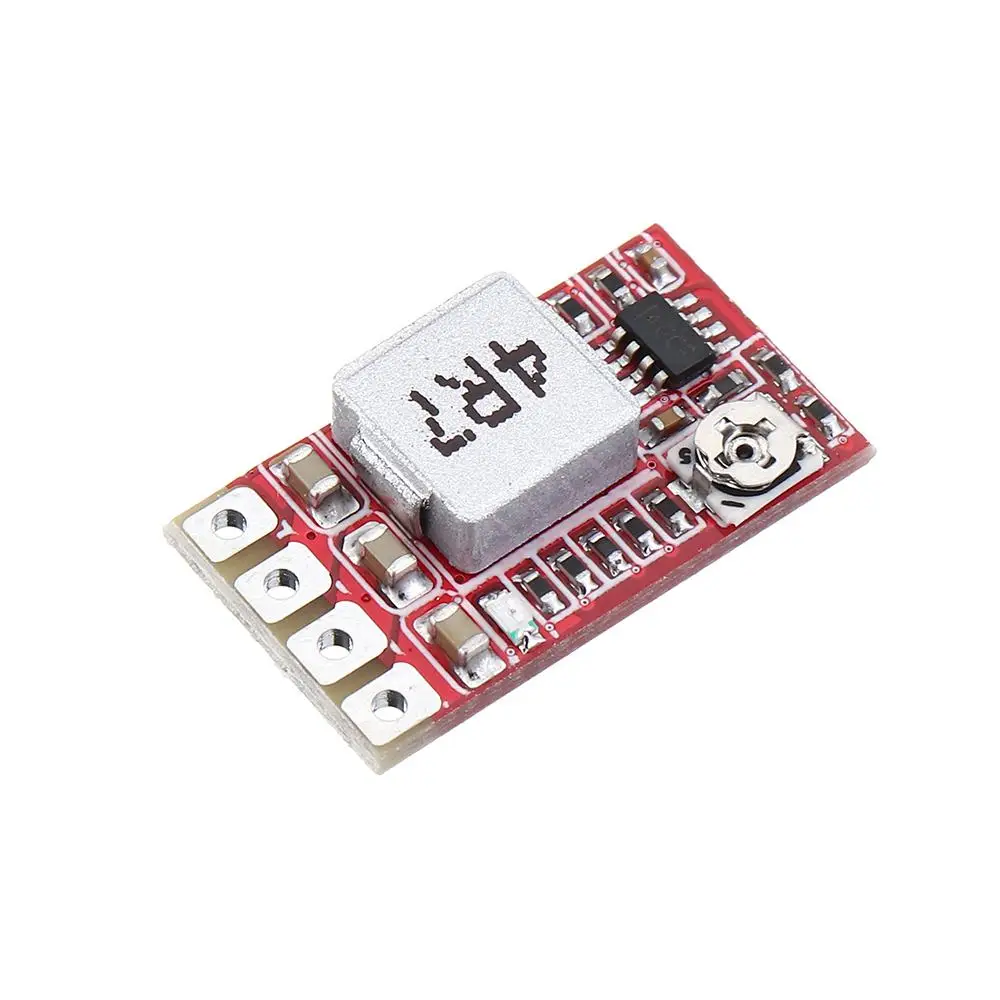

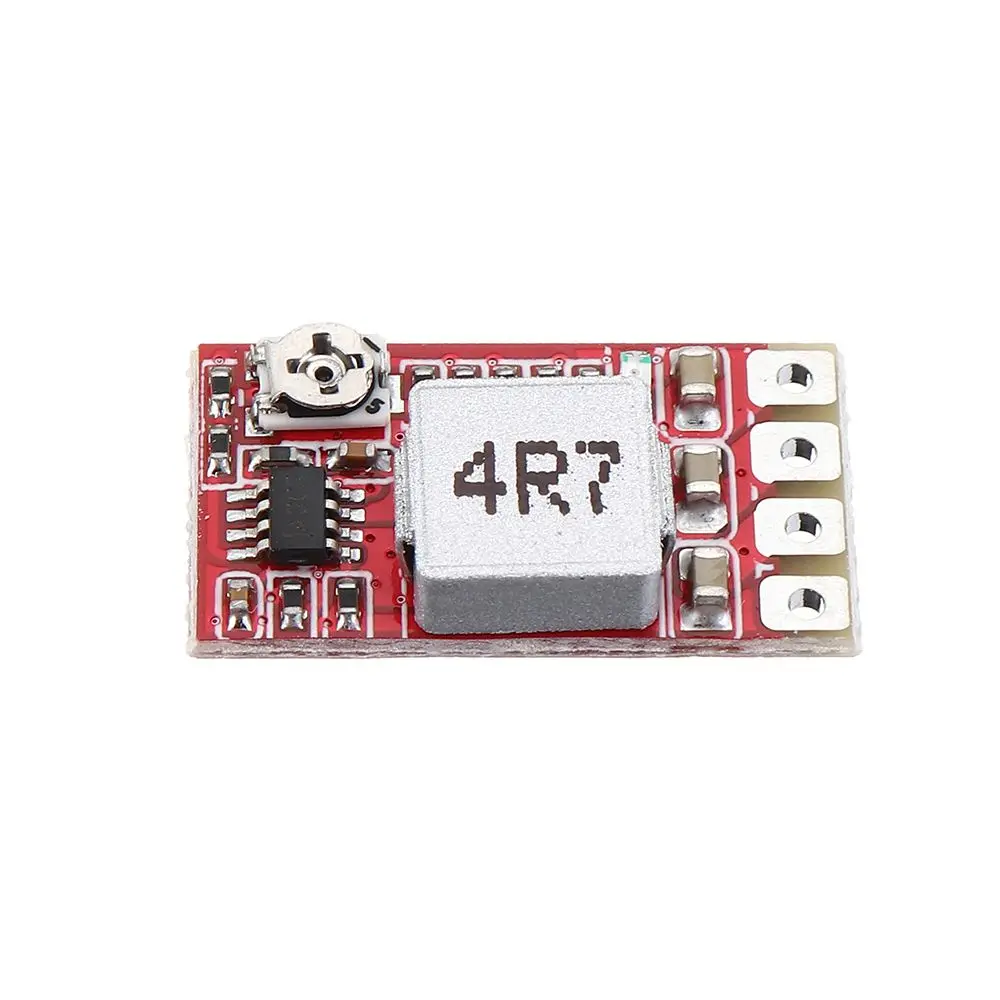

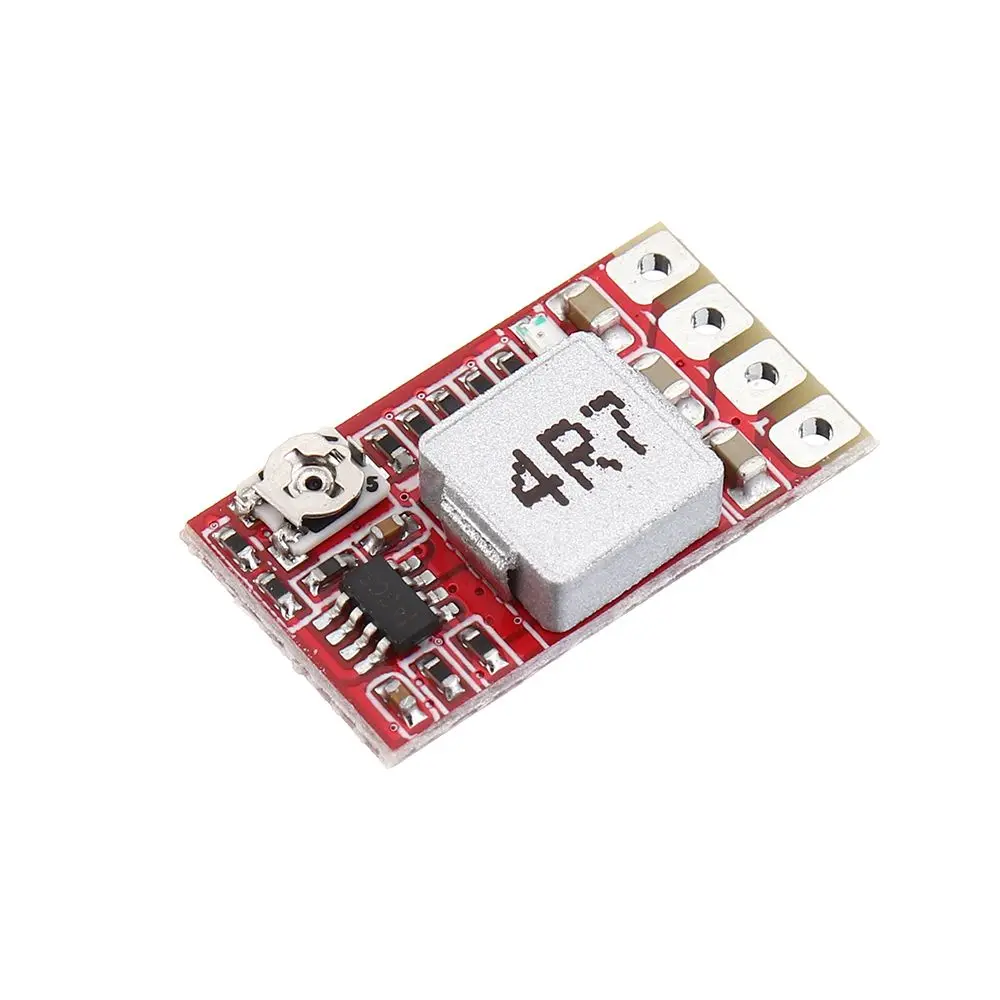

CLAITE Mini DC-DC Регулируемый понижающий модуль питания от 12 В 24 до 5 3 9 А схема mini360 |

CLAITE Mini DC-DC Регулируемый понижающий модуль питания от 12 В 24 до 5 3 9 А схема mini360 |

Особенности:

1. Адаптированы новые импортные чипы.

2. Максимальный выходной ток составляет 3 А, пробегающий 2,1 а в течение длительного времени, остаток колебаний является достаточным.

3 А работает около 20 секунд, и микросхема переходит в защиту от перегрева и восстановление. Он может работать при токе 3 а путем охлаждения и охлаждения чипа.

3. Использование новой схемы обеспечивает отсутствие электролитических конденсаторов и танталовых конденсаторов (электролитические конденсаторы имеют короткий срок службы,

Танталовые Конденсаторы находятся под угрозой взрыва). Три крупногабаритных твердотельных керамических конденсатора (MCC) используются в цепочках высокого качества.

4. С помощью неизолированного синхронного выпрямителя постоянного тока эффективность преобразования цепи очень высокая. КПД составляет 97.5% при 6,5 В до 5 В 94% А и при 12 В до 5 в 1 А.

5. Использование интегральной индуктивности, низкого внутреннего сопротивления, значительно повышает эффективность преобразования. Снижает теплотворческую способность и повышает эффективность,

И имеет теплотворная способность, чем обычные экранированная катушка индуктивности.

Примечание:

1. В чехол с низким содержанием Статический ток, 12V вход и выход 5V напряжение, с зеркальной полировкой светодиодный индикатор, статический ток в режиме ожидания составляет менее 0,45 мА.

2. Подключение к автомобильным аккумуляторам без переключения, может быть на линии прикуривателя ciga или на линии питания ACC.

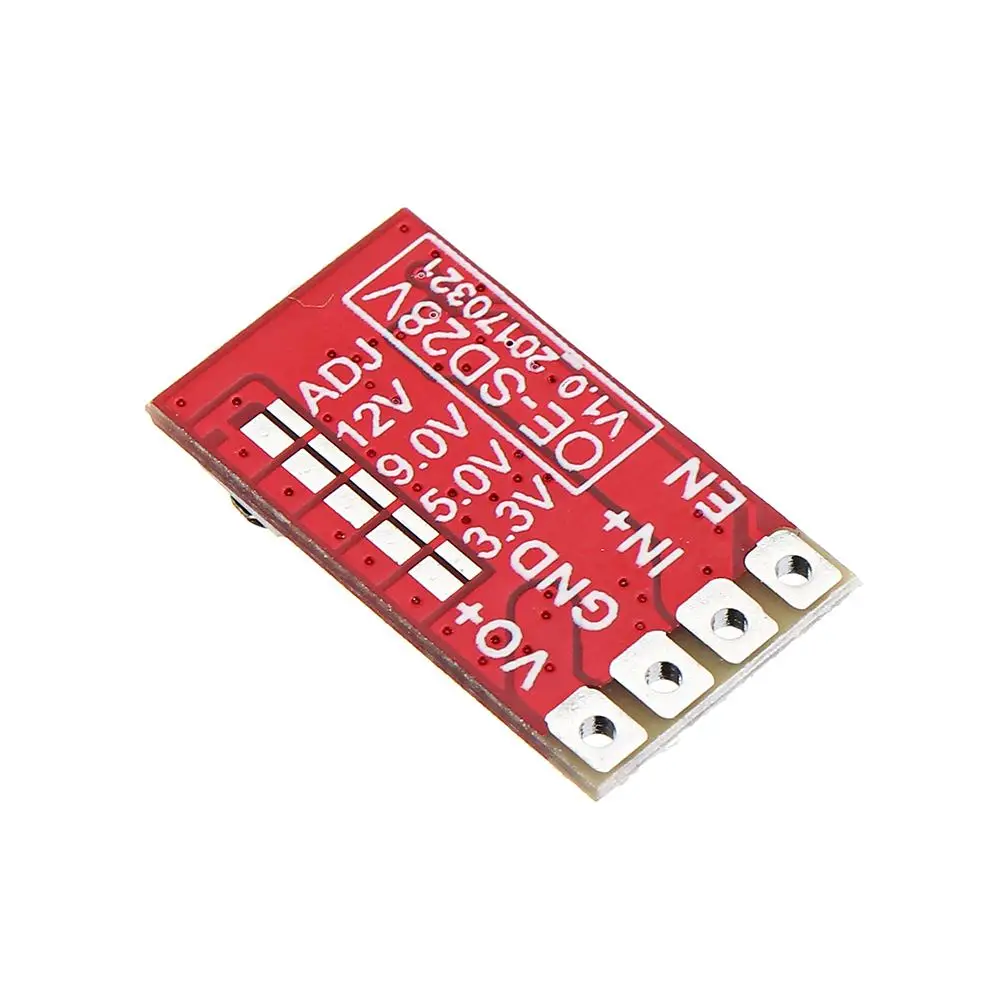

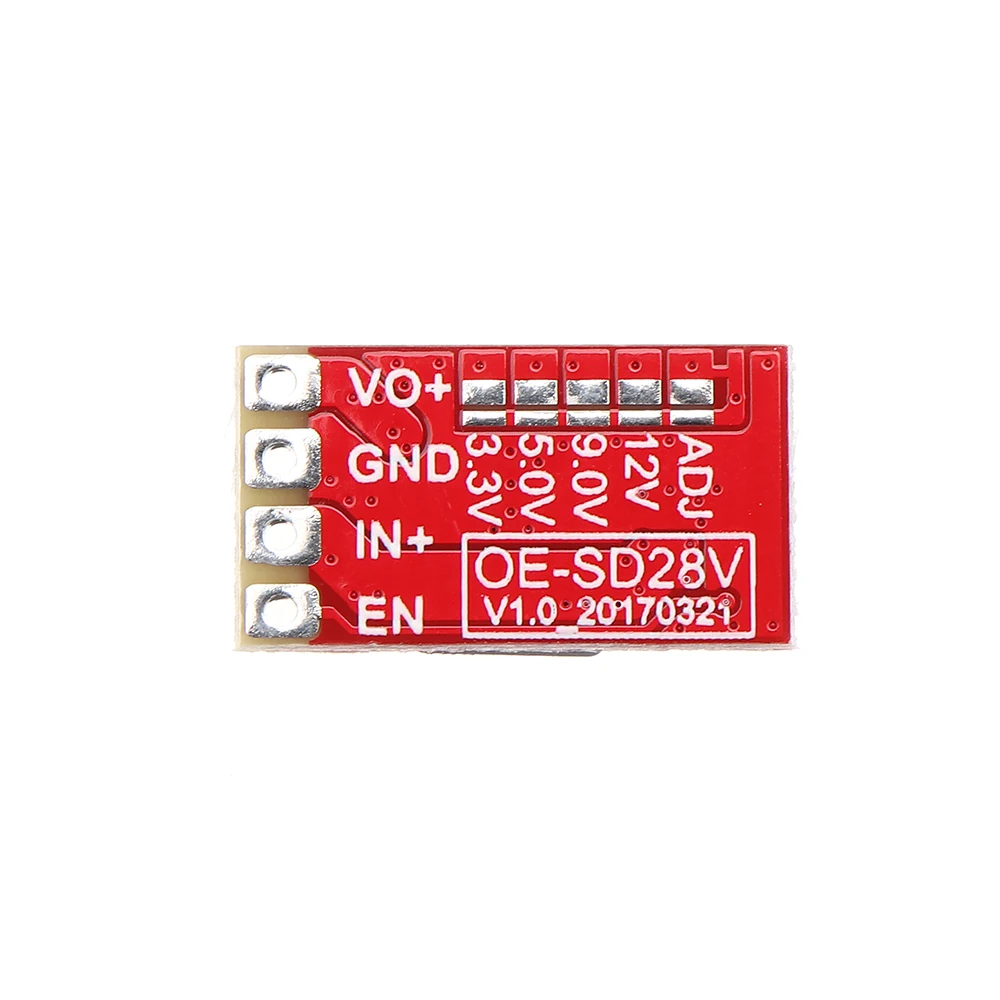

3. Встроенность на выходе можно регулировать и фиксировать напряжение. Фиксированная выходная мощность не регулируется. Можно непосредственно точечно сварить на доске.

Специальное напряжение может регулироваться потенциометром. Он очень универсальный.

4. Выход светодиодный Ной индисветильник удобная и интуитивно понятная индикация с выходом напряжения.

5. Благодаря включению портов режим работы по умолчанию-выключение низкого уровня, что обеспечивает удобство управления.

6. Может использоваться для замены линейных регуляторов серии 78, таких как 7805 7812 и т. Д.

Спецификация:

Входное напряжение: 4,5-24 В постоянного тока

Выходной ток: 3 А

КПД преобразования: 97.5%

Частота переключения: 500 кГц

Пульсация на выходе: 20 мВ

Скорость регулировки нагрузки: + 1%

Скорость регулировки напряжения: 0.5%

Скорость динамического ответа: 5%, НС

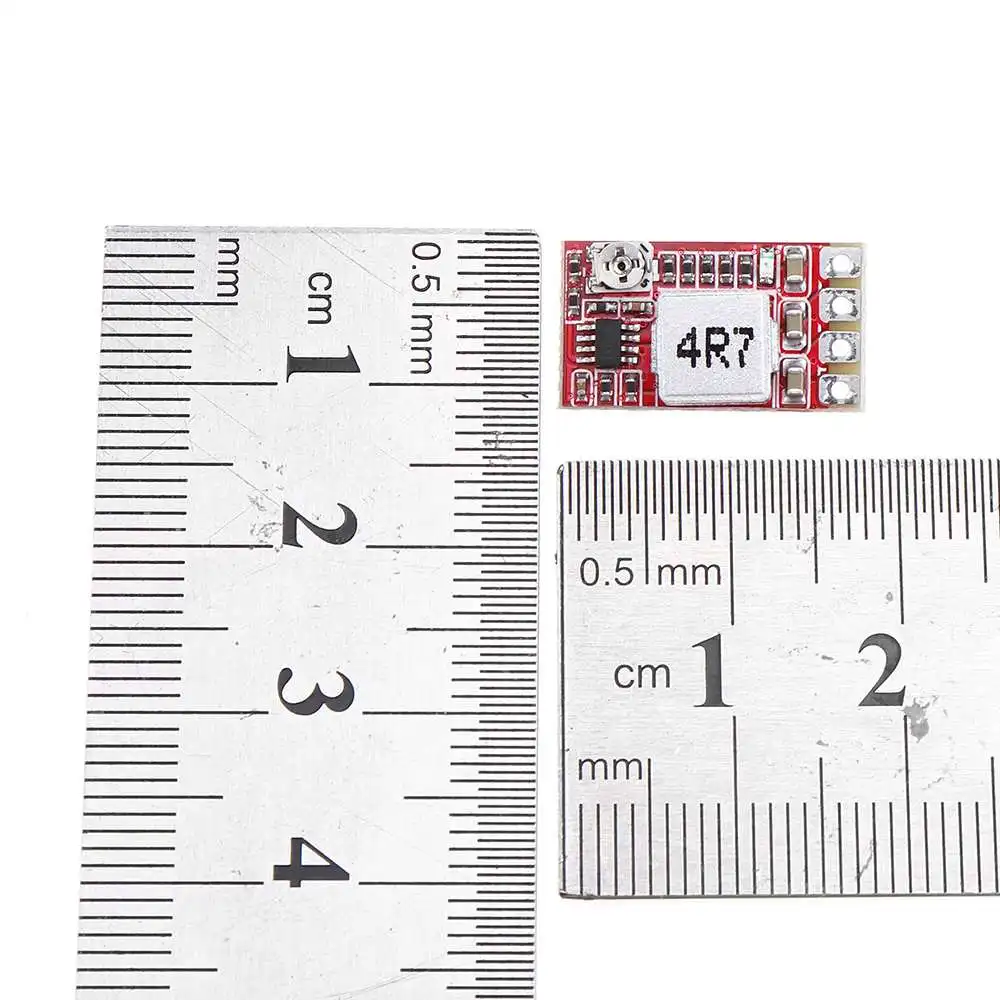

Размер: 18x10x3,8 мм


Комплекпосылка ция:

1 х мини DC-DC Регулируемый понижающий Питание модуль 12V 24V до 5V 3,3 V 9V
