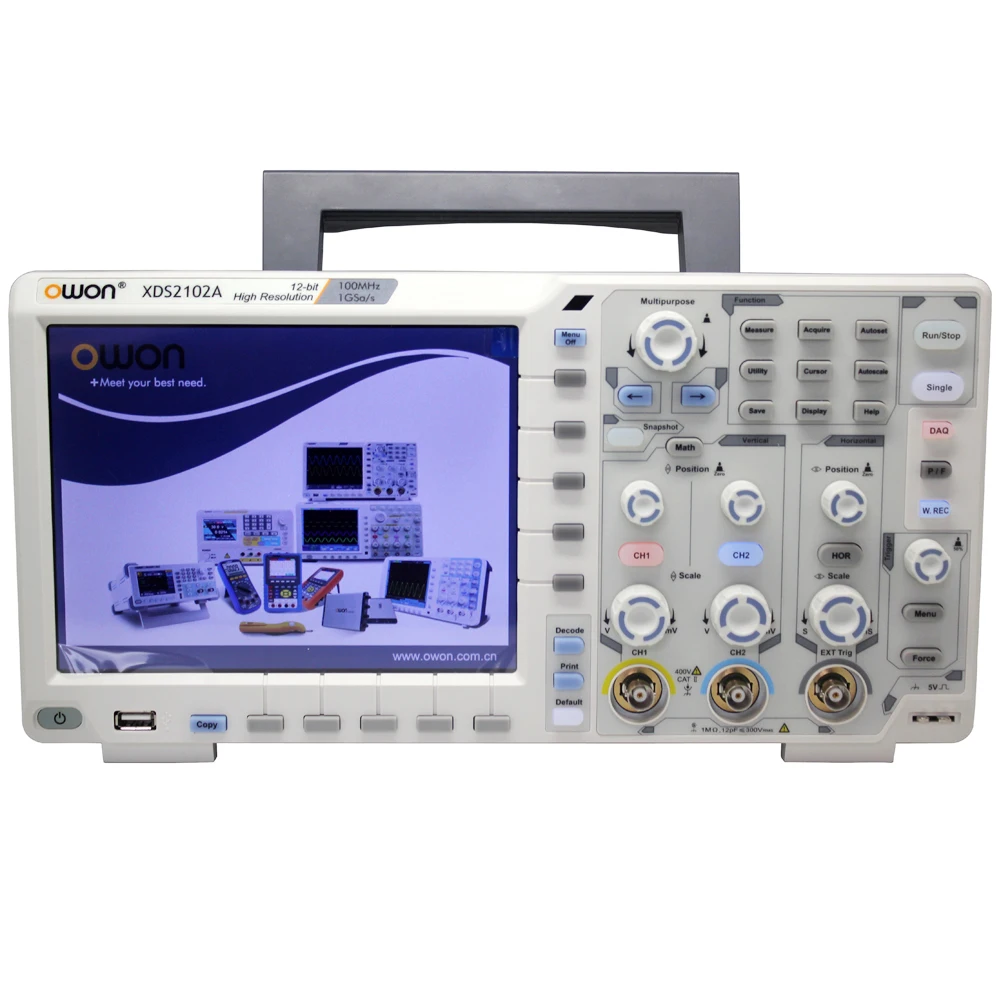

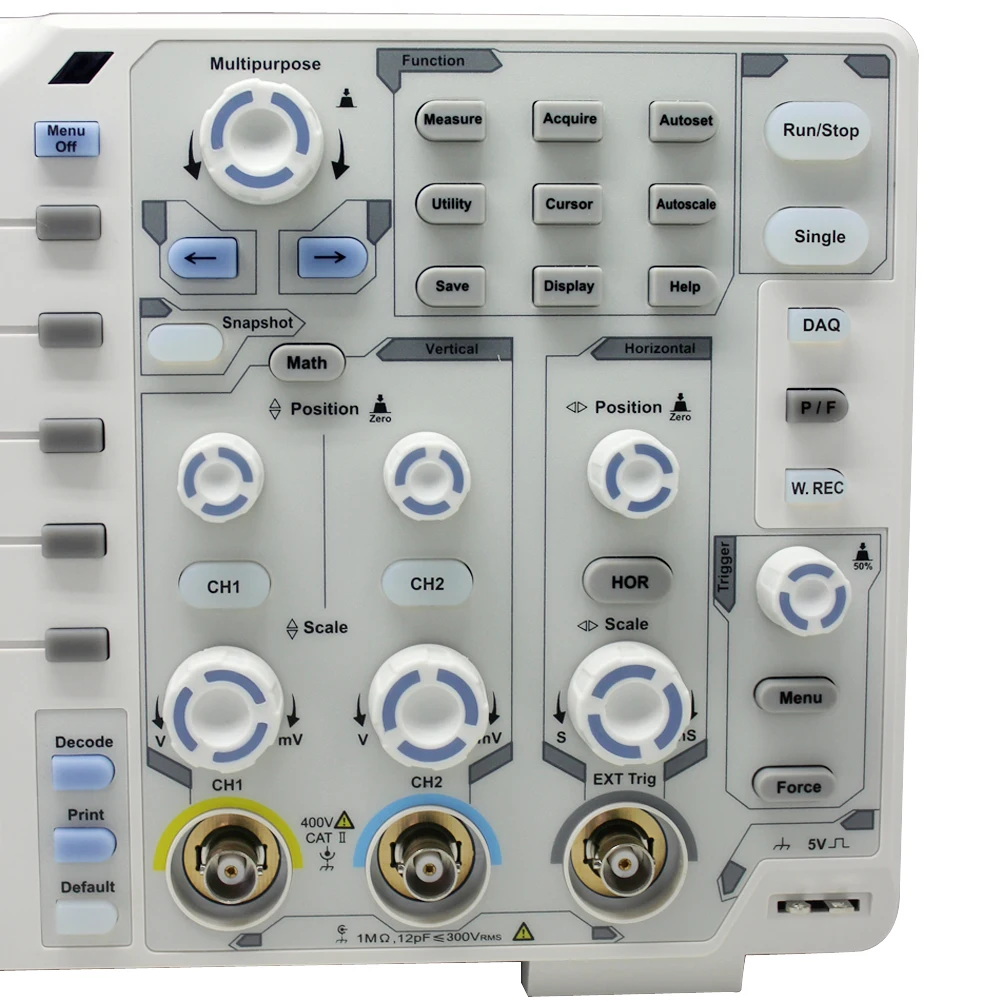

OWON 100 МГц 12 бит с высоким разрешением ацп цифровой осциллограф OWON XDS2102A осциллограф 12 бит с высоким разрешением 100 МГц полоса пропускания, 1GS/s частота дискретизации 55000 wfms/s частота обновления стандарт с SPI/iec/RS232/CAN последовательная шина декодирование

999
Описание продукта:
Технические характеристики
Модель
XDS2102A
Пропускная способность
100 МГц
Частота дискретизации
1GS/s
Вертикальное разрешение (A/D)
12 бит
Длина записи
20 м
Сигналов частота обновления
55000 осциллограмм/s
Горизонтальная шкала (s/div)
2ns/div - 1000s/div, шаг на 1 - 2 - 5
Время подъема (на входе, обычно)
≤ 3.5ns
Канал
2 + 1 (внешний)

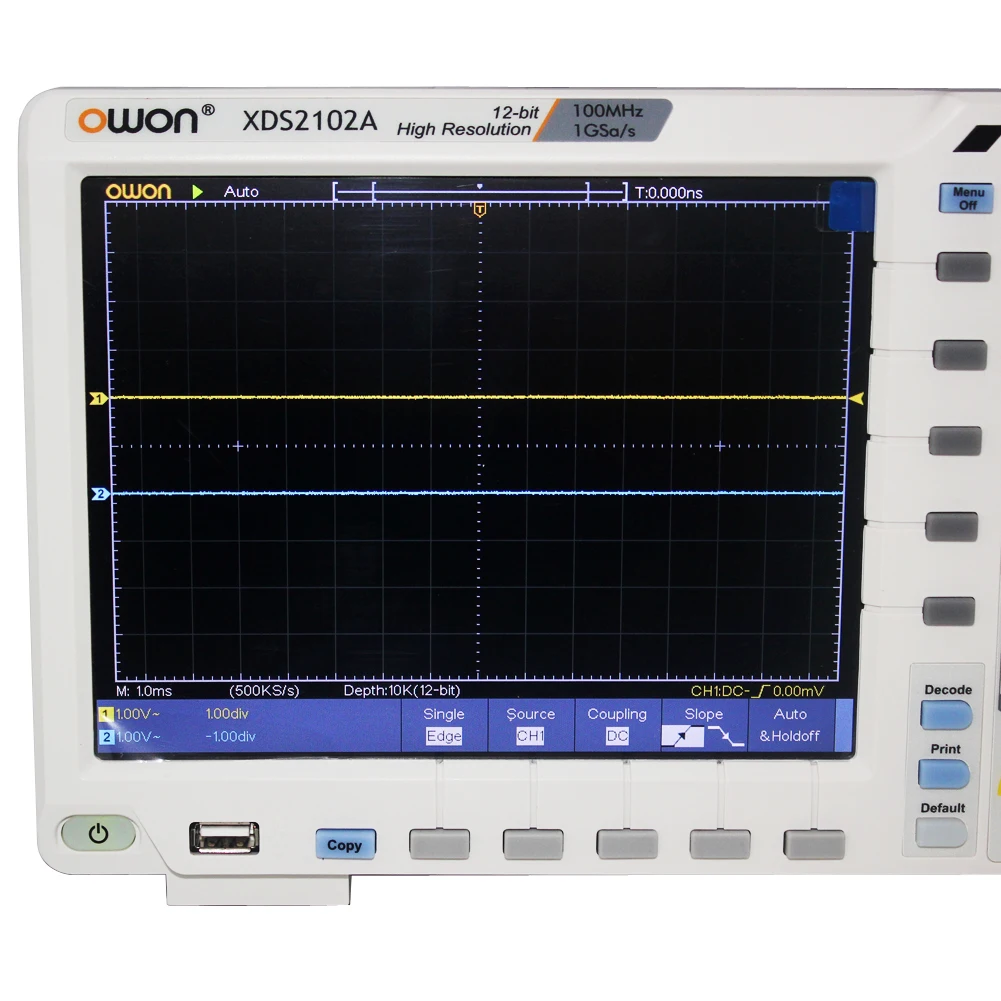

Дисплей
8 "цветной ЖК-дисплей, 800x600 пикселей
Входной импеданс
1 МОм ± 2%, параллельно с 15пф ± 5пф
Канал изоляции
50 Гц: 100 : 1, 10 МГц: 40 : 1
Максимальное входное напряжение
1 МОм ≤ 300Vrms; 50Ω ≤ 5Vrms
DC усиления точность
± 1.5%
DC точности
В среднем ≥ 16:±(3% Чтение + 0,05 div) для △V
Зонд коэффициент затухания
0.001X - 1000X, шаг на 1 - 2 - 5
НЧ-ответ (переменный ток, -3 дБ)
≥ 10 Гц (на входе, соединение переменного тока, -3 дБ)
Частота дискретизации/Время Реле
± 1ppm
Точность
Интерполяция
Sin (x) / x
Точность интервала (△T)
Одиночный: ±(1 интервал времени + 1ppm x Чтение + 0.6ns);
(Полная пропускная способность)
Среднее> 16: ±(1 интервал времени + 1ppm x Чтение + 0.4ns)
Входное соединение
DC, AC и GND
Вертикальной чувствительностью
1 мВ/div - 10 В/div (на входе)
Тип триггера
Край, видео, пульс, наклон, Runt, Windows, таймаут, Nth Edge, Logic, iec, SPI, RS232,
И может
Автобус декодирование
Iec, SPI, RS232 и CAN
Режим запуска
Автоматический, нормальный и одиночный
Вертикальный диапазон
± 2 в (1 мВ/див-50 мВ/див), ± 20 в (100 мВ/див-1 в/див), ± 200 В (2 в/div - 10 В/div)
Линейная/полевая частота (видео)
Стандарт NTSC, PAL и SECAM
Измерение курсора
△V и △T между курсоры, △V и △T между курсоры и авто-курсоры
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Automatic Measurement Overshoot, Phase, Preshoot, Rise Time, Fall Time,+ ширина,-ширина, + пошлина,-пошлина, рабочий цикл, задержка
A→ B ↑, задержка a→ b↓, + количество импульсов,-количество импульсов, подсчет краев подъема, подсчет краев падения
Сигналов математика
+, -, ×, ÷, FFT
Хранение сигналов
50 сигналов
Lissajou's
Пропускная способность
Полная пропускная способность
Рисунок
Разность фаз
± 3 градуса
Интерфейс связи
Usb-хост, usb-устройство, usb-порт для PictBridge, Trig Out (P/F), LAN и VGA (опционально)
Счетчик частоты
В наличии
Блок питания
100V - 240 В переменного тока, 50/60Hz кошка пижамы для малыша II
Потребляемая мощность
<15 Вт
Предохранитель
2A, T класс, 250 В
Батарея (опционально)
3,7 в, 13200 мАч
Размеры (Ш x В x Г)
340x177x90 мм
Вес
2,60 кг
Технические характеристики могут быть изменены без предварительного уведомления.
+ Применение
Электронная схема отладки
Испытания цепи
Дизайн и производство
Образование и обучение
Техническое обслуживание и тестирование

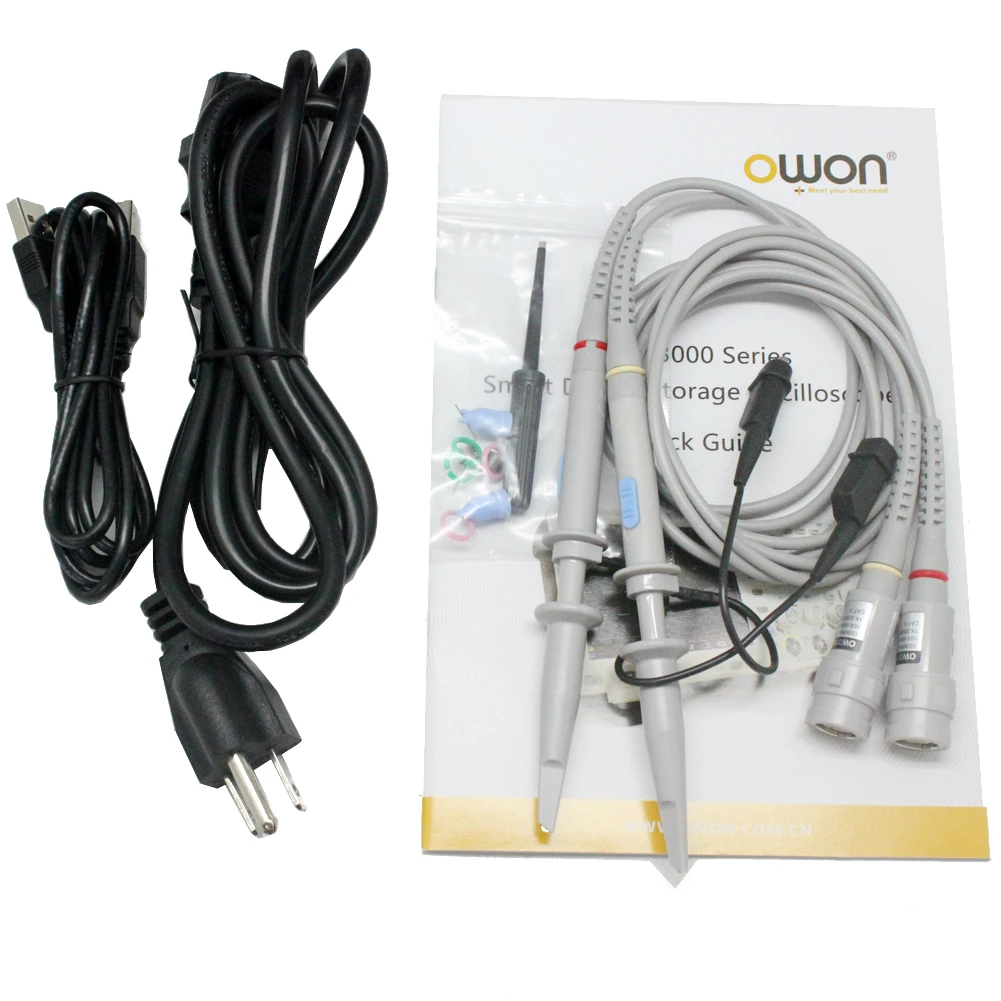

В комплект входит:
1. XDS2102A осциллограф
2. Шнур питания
3. На компакт-диске
4. Руководство пользователя
5. USB кабель
6. Зонд
7. Датчик регулировки
8.12bit АЦП бесплатно
9. Декодирование, включая CAN,RS232 iec, SPI
