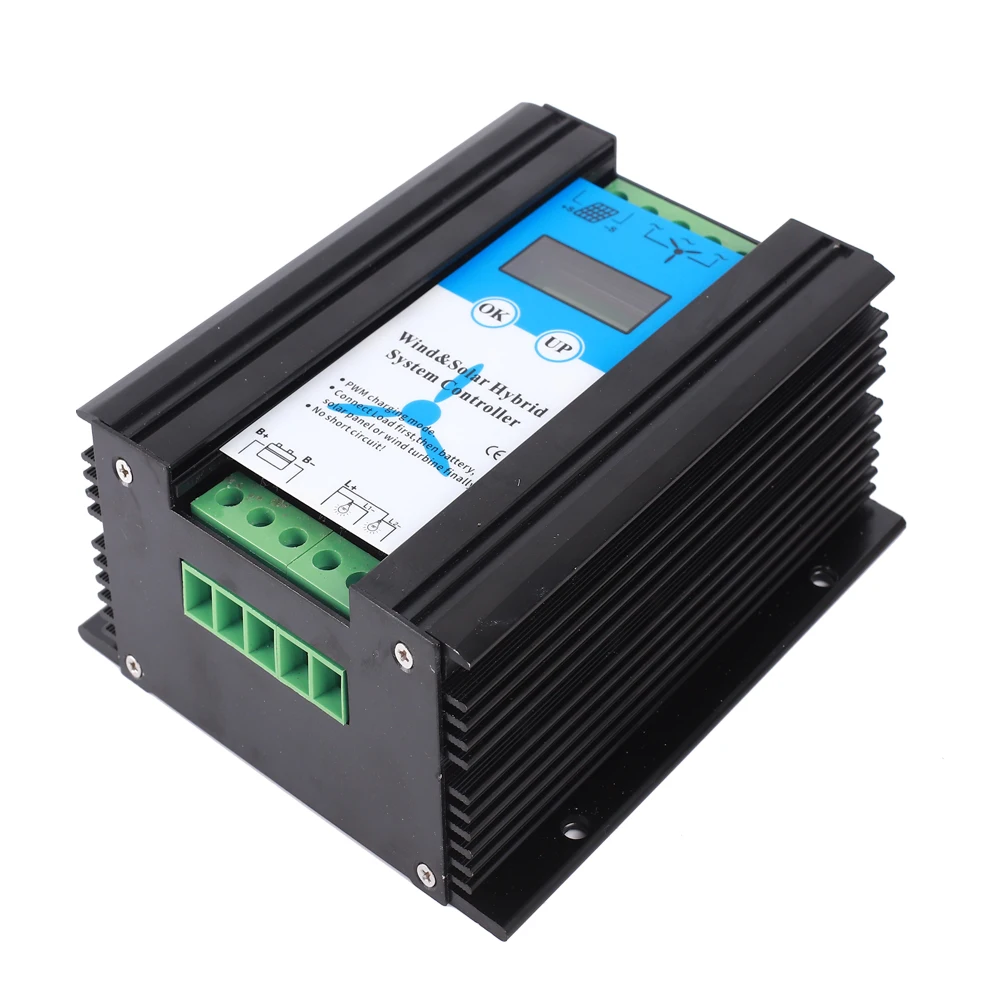

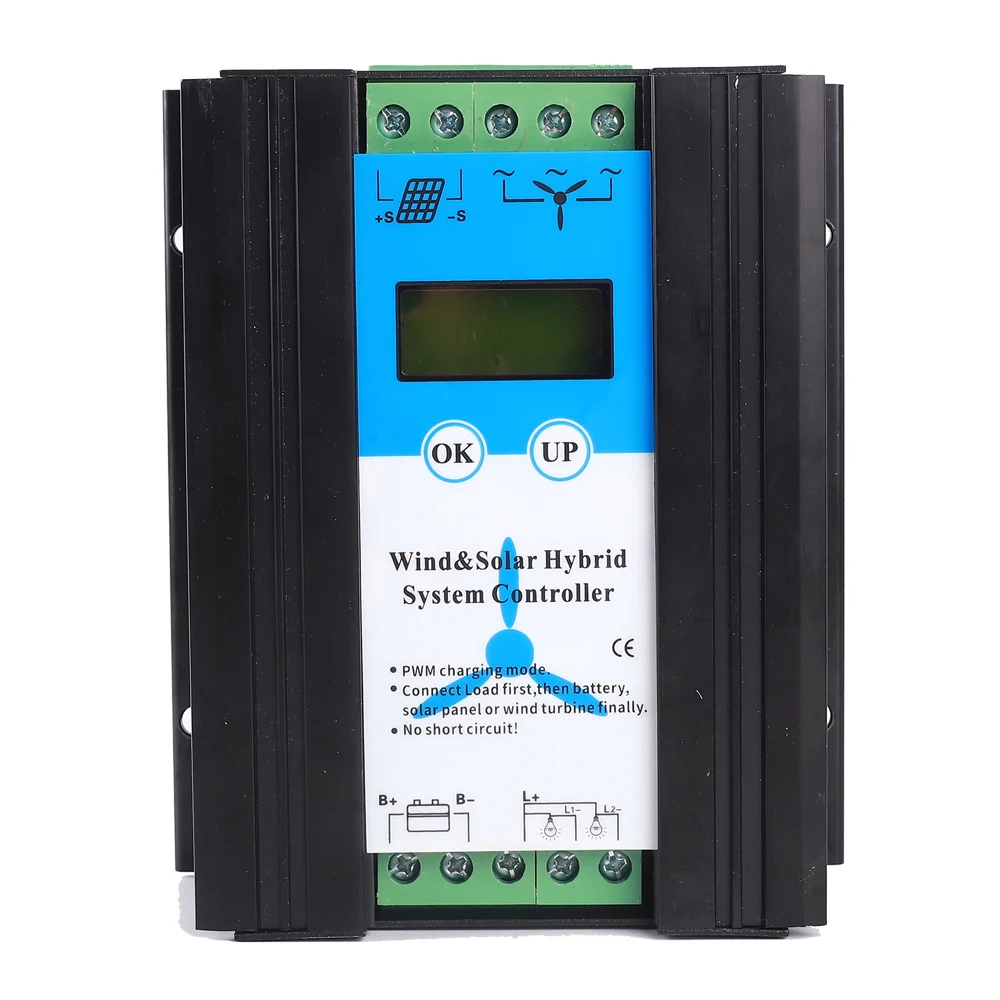

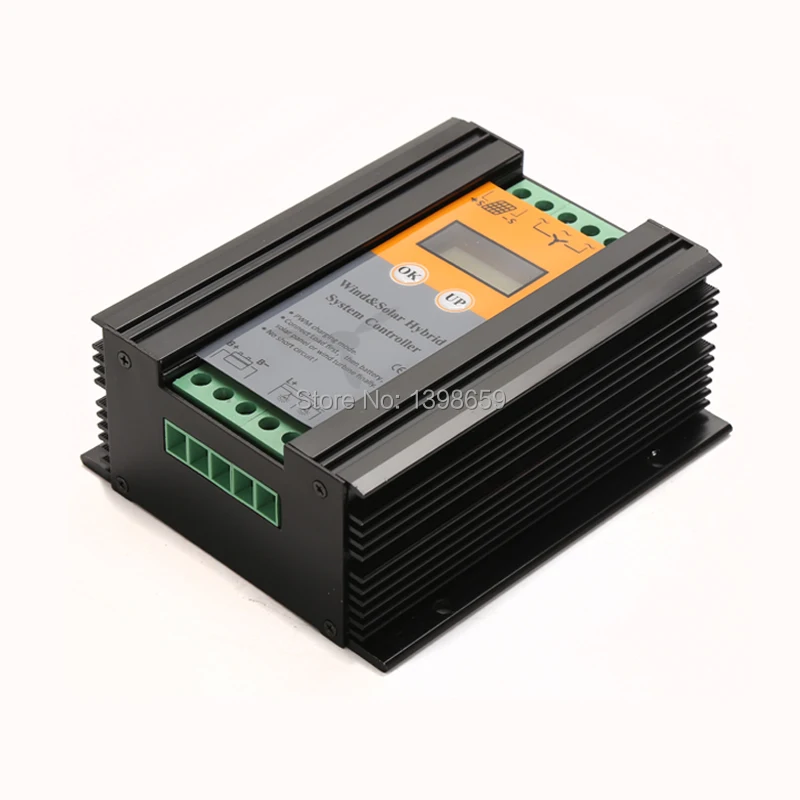

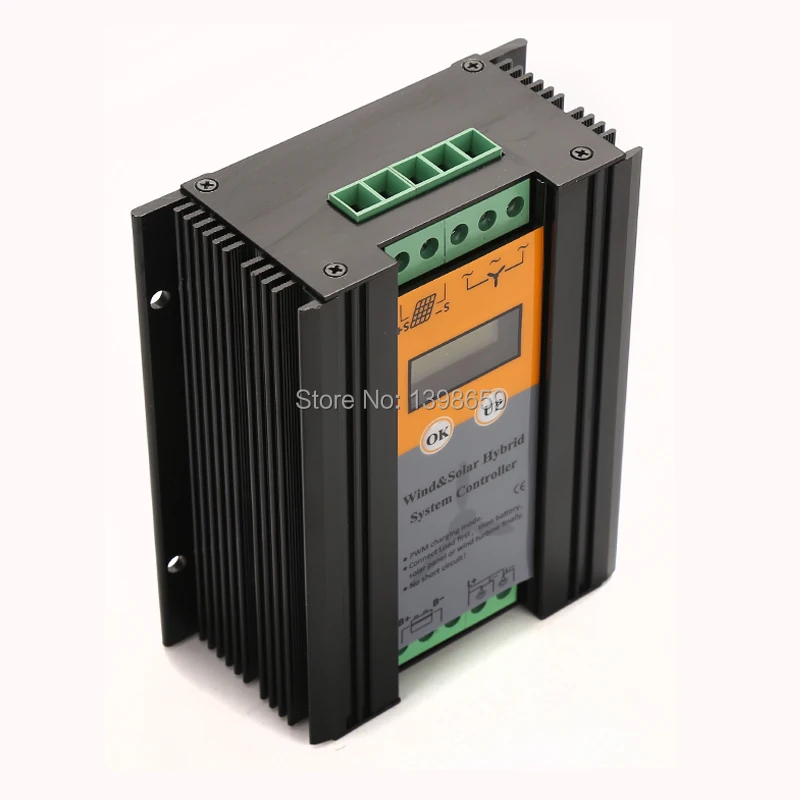

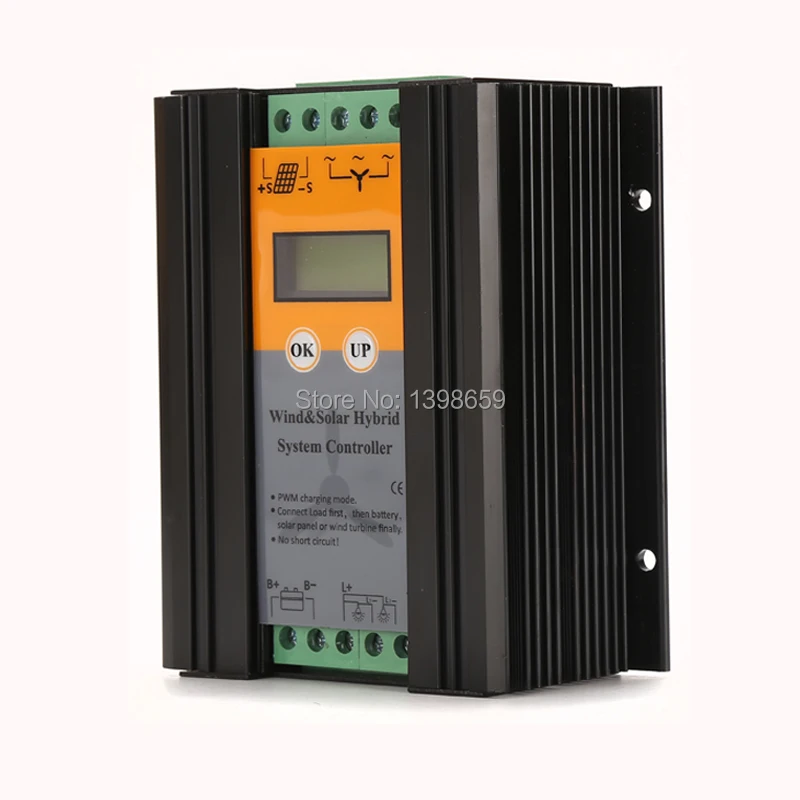

Гибридный контроллер ветра на солнечной батарее 300 Вт 500 800 1000 12 В 24 автоматическое

Гибридный контроллер ветра на солнечной батарее 300 Вт 500 800 1000 12 В 24 автоматическое

Описание продукта

Этот вид гибридного уличного фонаря на солнечной энергии ветра-это специальная конструкция для небольшой гибридной системы ветрового солнечного гибридного поколения.

Внешний вид элегантный, операции просты. Это также делает ход, по которому заряжаются ветрогенератор и солнечные панели

Аккумуляторы безопасно и эффективно.

Ø интеллектуальный дизайн, простая конструкция, мощная функция управления, стабильная производительность, безопасность и надежность продукции.

Ø ШИМ сброс нагрузки ветра.

Ø интеллектуальное отключение солнечной зарядки.

Ø Функция двойного питания: аккумулятор + источник солнечного питания.

Ø ЖК-дисплей отображает такие параметры, как напряжение и ток ветра, солнечной энергии и нагрузки.

Ø два выхода постоянного тока, с 4 режимами вывода.

Ø цифровое интеллектуальное управление.

Ø Защита:

Защита

Объяснить

Обратная защита зарядки от солнечных батарей

Например, в ночное время напряжение батареи может быть выше, чем у солнечной панели. Контроллер защищает аккумулятор от зарядки солнечной панели.

Защита аккумулятора от обратной полярности

Когда полярность батареи изменена, контроллер не работает и нет дисплея. Предохранитель защищает внутреннюю цепь.

Если аккумулятор не работает должным образом после того, как он правильно подключен, просто нужно заменить предохранитель.

Защита батареи от открытой цепи

После длительного использования аккумулятор может быть разомкнут или плохо подключен. Контроллер может защитить себя от повреждений.

Регулярно проверяйте подключение

Защита от перенапряжения, перегрузки по току или перегрузки

Когда сильный ветер или перенапряжение, контроллер автоматически запускает функцию торможения для защиты ветрогенератора и батареи. Контроллер автоматически отключает цепь при превышении напряжения на выходе.

Молниезащита

Молниезащита относится к последнему уровню защиты, необходимому технике. Для зон, подверженных молниям, необходимы специальные устройства молниезащиты и другие компоненты многоуровневой системы молниезащиты. Если пользователь нуждается в этой функции, требуется дополнительная оплата.

Выход имеет 4 режима работы для пользователей:

Режим

Функция

0

Загружается

1

Режим светильник, когда горит нагрузка в темноте, когда выключена нагрузка на рассвет

2

Нагрузка всегда включена и работает на полную мощность

3

Режим управления временем светильник, когда наступает темное время, нагрузка включится и будет работать с полной мощностью и половиной мощности в зависимости от времени установки.

При подключении к этому контроллеру ветряную турбину мощностью 200-300 Вт необходимо использовать с батареей 12 В

(Ветряная турбина 300 Вт может использоваться с батареей 12 В/24 В) необходимо использовать ветряную турбину 400 Вт-600 Вт

С аккумулятором 24 В.

Модель

LHECN3012

LHECN5012

LHECN5024

LHECN8024

LHECN0124

Номинальное напряжение системы

12 В

12 В

24 В

24 В

24 В

Номинальная мощность ветра

200 Вт

300 Вт

300 Вт

500 Вт

600 Вт

Номинальная солнечная энергия

100 Вт

200 Вт

200 Вт

300 Вт

400 Вт

Защита зарядки аккумулятора

Над зарядкой

-BF (регулируется)

14,7 В ± 1%

29,4 В ± 1%

Защита батареи от пониженного напряжения

Отключение нагрузки

-BL (регулируется)

10,2 В ± 1%

20,4 В ± 1%

Восстановление (DC)

11,2 В ± 1%

22,4 в ± 1%

Защита от перенапряжения

Отключение нагрузки

(Постоянный ток)

17,5 В ± 1%

35,0 В ± 1%

Восстановление (DC)

15V.0 ± 1%

30,0 В ± 1%

Ток холостого хода (постоянный ток)

≤ 0,05 А

Режим управления

Функция зарядки ветрогенератора PWM, функция разгрузки PWM и функция ограничения перегрузки по току PWM

Режим работы на выходе (режим)

Режим 1: Включение управления светом. Выкл. Света (4 режима регулировки)

Содержимое дисплея

ЖК-дисплей

Напряжение, процент заряда аккумулятора, ток, рабочий режим нагрузки и т. Д.

Тип защиты

Защита от перезарядки на солнечных батареях, защита от открытой цепи аккумулятора, защита от обратного подключения аккумулятора, защита от перегрузки по току и перенапряжения, защита от автоматического торможения, защита от перегрузки и т. д.

Режим охлаждения

Алюминиевый профиль теплоотвод и самоохлаждение

Рабочая температура/относительная влажность

-25 ℃ ~ + 80 ℃ /0 ~ 90%, без конденсации

Вес нетто/вес брутто

1,0 кг/1,25 кг

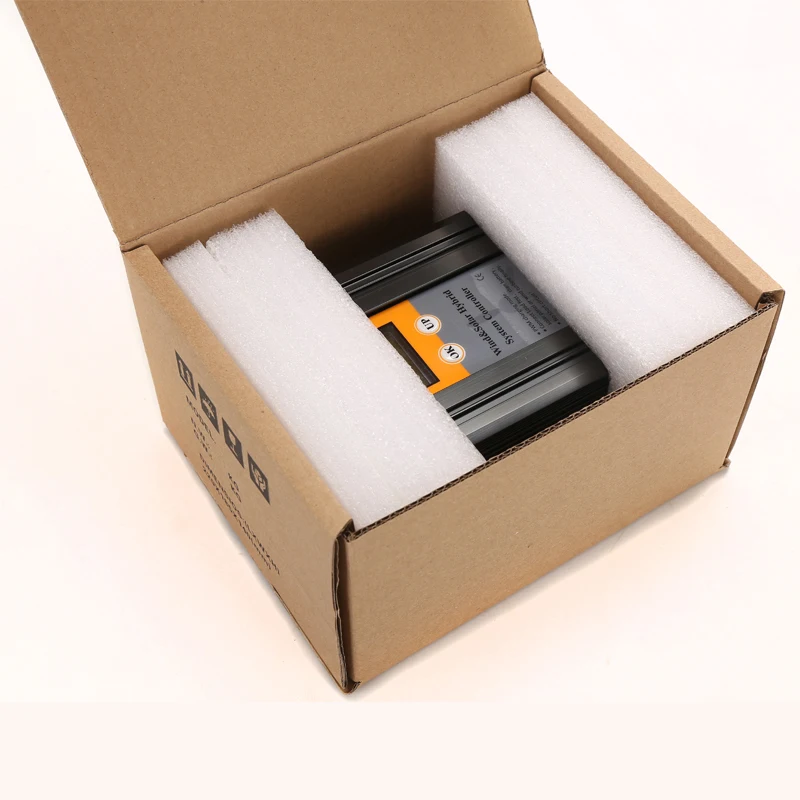

Размер контроллера/размер упаковки

162*140*66 мм/220*185*140 мм

Значения напряжения необходимо сбросить при использовании литий-ионных аккумуляторов. (Как показано в таблице ниже)

Тип батареи

Перенапряжение

Напряжение разряда

Напряжение восстановления разряда

Трехсерийный литиевый аккумулятор для подключения

12,6 в

9,5 в

10,5 (Vn + 1,0) в

Литиевая батарея серии Ternary six

25,2 в

19,0 в

21,0 (Vn + 2,0) в

Четыре серии литий-железо-фосфатных батарей

14,4 В

10,0 в

11,0 (Vn + 1,0) в

Восемь серий литий-железо-фосфатных батарей

28,8 в

20,0 в

22,0 (Vn + 2,0) в

Время задержки открытия нагрузки (T0_0) в настройках может устранить различия между системами. Например,

В системе уличного светильник, из-за консистенции солнечных панелей и других, это может привести к разному включению светильник

В разное время. Регулировка этого параметра позволяет добиться эффекта освещения уличных фонарей одновременно.

Как только ветрогенератор затормозится, он будет иметь длительный эффект не менее 10 минут, эффективно сопротивляясь сильного ветра.

Вопрос

Ответ

Когда ветрогенератор подключен к контроллеру, он сразу становится очень медленным.

1. Батарея достигает плавающего напряжения.

2. Номинальное выходное напряжение ветрогенератора значительно выше, чем батарея, т. К. Скорость ветрогенератора пропорциональна выходному напряжению, а напряжение втягивается батареей, поэтому скорость будет очень низкой.

3. Сброс нагрузки MOS был сгорел из-за неправильной работы.

Зачем сбрасывать нагрузку ветрогенератора, когда контроллер отображает малый ток?

Контроллер защищает всю систему путем обнаружения напряжения аккумулятора, тока зарядки и температуры и так далее. Когда аккумулятор достигает плавающего напряжения заряда или высокой температуры, ветрогенератор будет сбрасывать нагрузку, независимо от того, какой это заряжаемый ток.

ЖК-дисплей не отображается

1. Батарея плохо подключена к контроллеру, пожалуйста, проверьте подключение батареи и контроллера.

2. Батарея повреждена, пожалуйста, проверьте и замените батарею.

Нет зарядного тока

Только когда входное напряжение солнечных панелей и ветрогенератора выше, чем батарея, он может заряжаться.
