Мини OTDR TM290 1310/1550nm со встроенным VFL/OPM/OLS/OTDR сенсорный экран Оптическое время домен отражатель





1. Характеристики продукта

Характеристики продукта TM290S/TM290 Smart handy OTDR-это Портативный волоконный локатор неисправностей, он быстро обнаруживает место повреждения и тип оптического волокна с помощью элемента OTDR и более сильного программного инструмента для анализа.

2. Ключевые особенности

Легкий, портативный, экономичный Один ключ операции, разборчивые тестовые данные Интегрированный с системой визуального определения неисправностей, легко обнаруживает место повреждения мертвых зон Используйте резиновый ключ, хороший пылезащитный, водонепроницаемый, quakeproof способность, подходит для работы по техническому обслуживанию Используйте аккумулятор большой емкости, долгое время работы, подходит для длительной работы Подходит для инженерного строительства и технического обслуживания места повреждения FTTx и сети доступа

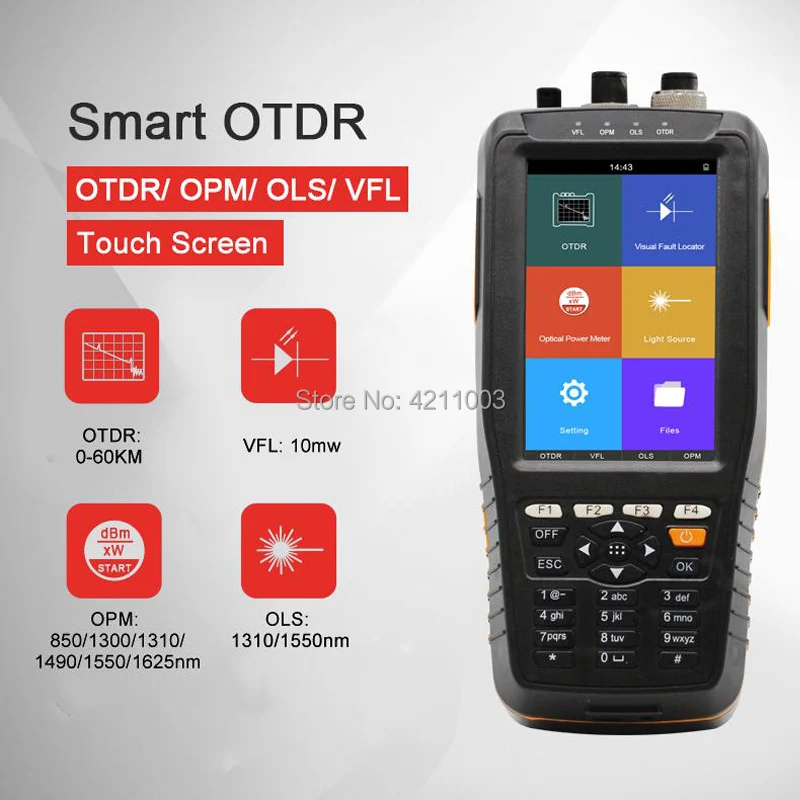

3. Функции

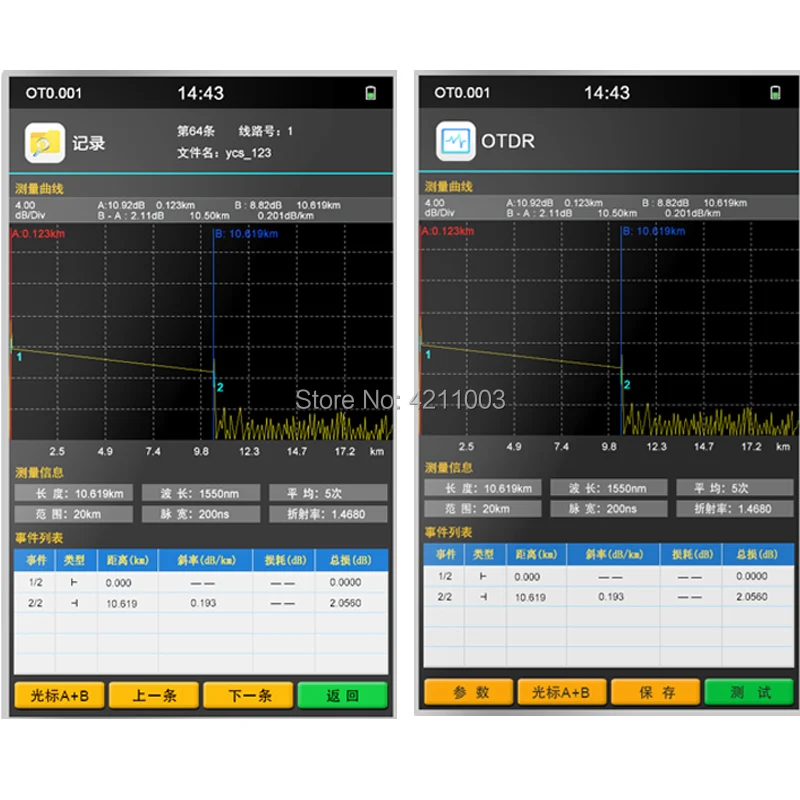

1.OTDR: 1310/1550nm , 22/20dB, 0-60 км

2. Измеритель оптической мощности: -70 ~ + 10dbm или-50 ~ + 26dbm 3. Визуальный дефектоскоп: >= 10 мВт 4. Оптическая светильник источник: 1310/1550nm ,>-5dBm       4. Технические характеристики

Тип

TM290

Длина волны

1310/1550 нм

Динамический диапазон

22/20 дБ

Измерьте расстояния

0-60 км

Тип волокна

SM

Тип волокна

9/125um одномодовое Оптическое волокно

Тип соединителей

FC/PC/ (разъем FC/APC может быть настроен)

Пиковое значение лазера

> = 30 мВт

UOM измерений

Метр, футы, миля

Мертвая зона события отражения

2 м

Мертвая зона затухания

12 м

Расстояние точности

(Событие отражения)

Около + _(1 м + 2*10(-4)* расстояние)

Количество сохраненных тестовых записей

200

Источник питания

7,4 В литий-ионный аккумулятор 4400 мАч

Время работы батареи

> = 5000 раз измерений

Температура

Работа:-5 ~ 50, магазин:-10 ~ 60

Влажность

0 ~ 85% (без конденсации)

Вес (г)

300

1.Визуальный дефектоскоп

Длина волны:

650 нм

Выходная мощность VFL

> = 10 мВт

Режим

CW,1 Гц, 2 Гц

Тип волокна

SM/мм



2. Измеритель оптической мощности

Диапазон измерения дБм

-70 ~ + 10 дБм

-50 ~ + 26 дБм

Диапазон длины волны (нм)

800 ~ 1650

Калиброванная длина волны

850нм, 1300нм, 1310нм, 1490нм, 1550нм, 1625нм (другая длина волны будет по запросу)

Детектор

InGaAs

Точность

<± 3% (-10dBm, 22 ℃)

Разрешение

Линейность: 0.1%, нелинейность: 0.01dBm

Соединитель

Сменный FC/PC SC/PC,( ST как опционально)



3. Оптический светильник

Эмиттер

FP-LD

Длина волны (нм)

1310/1550 нм

Соединитель

FC/PC(SC/ST как опционально)

Выходная мощность

≥-5 дБм

Стабильность выхода (дБм)

± 0,04 @ 20 ℃ @ 15 мин

Модуляция

CW/270 Гц/1 кГц/2 кГц

Тип волокна

SM









  Примечание: Так как международный воздух не содержит легковоспламеняющихся и взрывоопасных товаров, таким образом, Юнити не содержит доставку батареи, спасибо за понимание!
