6V 12V 24V мини микро DC мотор-редуктор с Холлом энкодер низкая скорость до высокой

6V 12V 24V мини микро DC мотор-редуктор с Холлом энкодер низкая скорость до высокой

Ниже представлена подробная информация о двигателе

1. Название двигателя: микро-энкодер постоянного тока мотор-редуктор 6V12V 24V

2. Номинальное напряжение имеет постоянный ток 6 в, постоянный ток 12 В и постоянный ток 24 В

3. Постоянный ток 6 В; Вы можете выбрать Скорость без нагрузки:
12 об/мин/16 об/мин/26 об/мин/35 об/мин/46/мин/60 оборотов в минуту/77/мин/130 об/мин/170 об/мин/280 об/мин/620 об/мин/1360 об/мин

Номинальный крутящий момент от 0,07 до 8,3 кг. См; Крутящий момент стойла: между 0,4-9,1 кг. См, рекомендуется, чтобы нагрузка вашего проекта не превышала Номинальный крутящий момент; Выберите Скорость без нагрузки в DC 6 в, будет соответствующий Номинальный крутящий момент и крутящий момент стойла, см. Таблицу параметров ниже.

4. Постоянный ток 12 В; Вы можете выбрать Скорость без нагрузки:
12 об/мин/16 об/мин/18 об/мин/Гавайская гитара 23 об/мин/26 об/мин/35 об/мин/39 об/мин/46/мин/50 об/мин/60 оборотов в минуту/77/мин/85 об/мин/110 об/мин/130 об/мин/170 об/мин/190 об/мин/250 об/мин/280 об/мин/400 об/мин/620 об/мин/915 об/мин/1360 об/мин/1930 об/мин

Номинальный крутящий момент от 0,1 до 9,7 кг. См; Крутящий момент стойла: между 0,4-9,2 кг. См, рекомендуется, чтобы нагрузка вашего проекта не превышала Номинальный крутящий момент; Выберите Скорость без нагрузки в DC 12 В, будет соответствующий Номинальный крутящий момент и крутящий момент стойла, см. Таблицу параметров ниже.

5. Постоянный ток 24 В; Вы можете выбрать Скорость без нагрузки:
12 об/мин/16 об/мин/26 об/мин/35 об/мин/46/мин/60 оборотов в минуту/77/мин/130 об/мин/170 об/мин/280 об/мин/620 об/мин/1360 об/мин

Номинальный крутящий момент от 0,1 до 9,7 кг. См; Крутящий момент стойла: между 0,4-9,2 кг, рекомендуется, чтобы нагрузка вашего проекта не превышала Номинальный крутящий момент; Выберите Скорость без нагрузки в DC 24 В, будет соответствующий Номинальный крутящий момент и крутящий момент стойла, пожалуйста, обратитесь к таблице параметров ниже.

6. Направление вращения двигателя: CW или CCW, поддержка обратная;
Управляйте вращением двигателя по часовой стрелке или против часовой стрелки, изменяя способ подключения положительных и отрицательных электродов

7. Форма вала двигателя: D тип, пожалуйста, обратитесь к таблице размеров ниже для всех размеров двигателя.

8. Материал шестерни: металлические шестерни делают двигатель дольше

9. Скорость двигателя можно регулировать с помощью регулятора скорости.

10. Двигатель имеет стандартный шум при работе. Если у вашего проекта есть требования в отношении рабочего шума двигателя, пожалуйста, проконсультируйтесь с нами перед покупкой. Мы дадим вам несколько предложений. Спасибо за понимание.

При повороте двигателя Рабочий звук двигателя будет больше, чем вращение вперед, что является нормальным.

11. Подключение к электросети постоянного тока является безопасным; Эксперимент показывает, что напряжение двигателя ниже 36 В без какой-либо опасности.

12. Этот мотор подходит для различного оборудования микроавтоматизации. До тех пор, пока вы подтвердите, что напряжение мотора и крутящий момент по вашему выбору подходят для напряжения и нагрузки вашего проекта перед покупкой, нет ограничений в области использования этого мотора.
Например, электрические шторы; Рекламные двигатели; Бытовая техника и т. Д.

Зал энкодер введение

1. Наружный диаметр: 25 мм

2. Количество залов: 2 элемента зала имеют двухфазный выход AB, зал-однополярный зал

3. Материал магнитного кольца: диаметр 14 мм; Толщина 5,5 мм; Внутреннее отверстие энкодера подходит для крепления вала двигателя диаметром 2 мм

4. Напряжение Холла: 5 В/3,3 В

5. Скорость линии: базовый Импульсный номер 11PPR; Двигатель вращается на один поворот и выдает 11 импульсов.

6. Основные функции: Он имеет подтягивающий формирующий резистор, и MCU может быть напрямую подключен.

7. Тип интерфейса: PH 2,0

8. Тип выходного сигнала: квадратная волна AB фаза

9. Частота отклика: 100 кГц

10. Количество циклов запуска магнитного кольца составляет 22 (11 пар)

11. Разрешение коробки передач двигателя = 11 импульсов * коэффициент уменьшения

Линия метод подключения

1. Красная линия: источник питания постоянного тока положительный полюс подключен к мотору

(Управление вращением двигателя по часовой стрелке или против часовой стрелки путем изменения способа подключения положительных и отрицательных электродов

2. Черный провод: отрицательный источник питания, необходимый для подключения энкодера 3,3 В/5 В

(Примечание: положительный и отрицательный полюсы не могут быть подключены неправильно)

3. Желтый провод: сигнальная линия обратной связи; Мотор вращается на один поворот и выдает 11 сигналов.

4. Зеленая линия: сигнальная линия обратной связи; Мотор вращается на один поворот и выдает 11 сигналов.

5. Синяя линия: положительный источник питания, необходимый для подключения энкодера 3,3 В/5 В

(Примечание: положительный и отрицательный полюсы не могут быть подключены неправильно)

6. Белый провод: Подключите отрицательный источник питания постоянного тока мотора

(Управляйте вращением двигателя по часовой стрелке или против часовой стрелки, изменяя способ подключения положительных и отрицательных электродов)

Искреннее напоминание

Нагрузка вашего проекта не должна превышать номинальный крутящий момент мотора, иначе срок службы мотора будет снижен

Параметры в таблице ниже-параметры для подключения двигателя Номинальное напряжение 6 в/12 В/24 В

Если двигатель подключен к входному напряжению без номинального напряжения, все параметры двигателя изменятся.

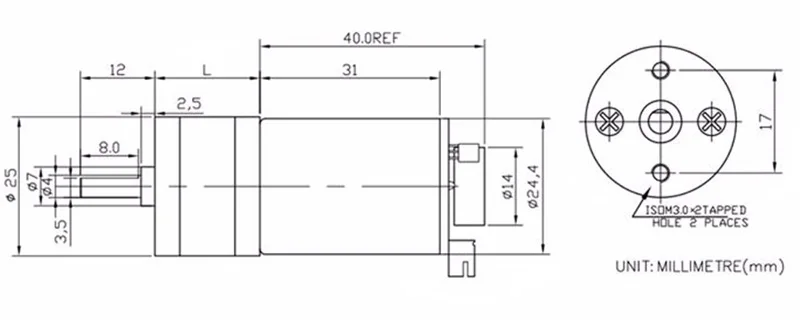

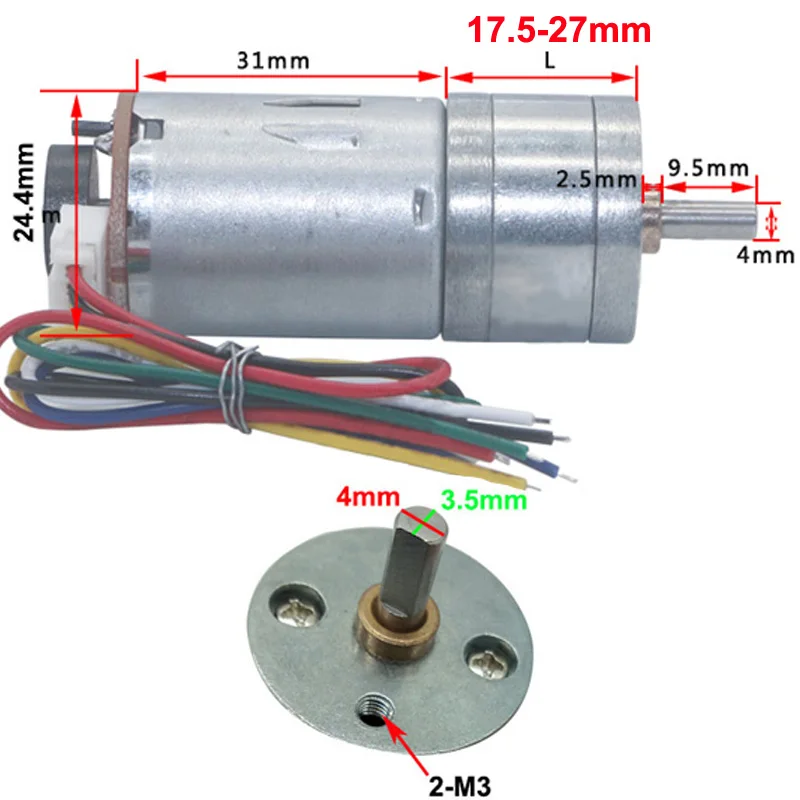

Ниже приведена таблица с указанием чертеж, с указанием размеров мотора

Напоминание:

Поскольку мы используем различные измерительные инструменты, данные измерений размера продукта будут немного отличаться.

Если ваш проект имеет высокие требования к размеру двигателя, мы рекомендуем вам связаться с нами перед покупкой. Большое спасибо!

Единица измерения составляет мм.

Скорость двигателя отличается, Длина коробки передач будет немного отличаться, пожалуйста, обратите внимание перед покупкой.

Примечание: коробка передач называется L, выбранный коэффициент уменьшения и скорость отличаются, и длина L отличается.

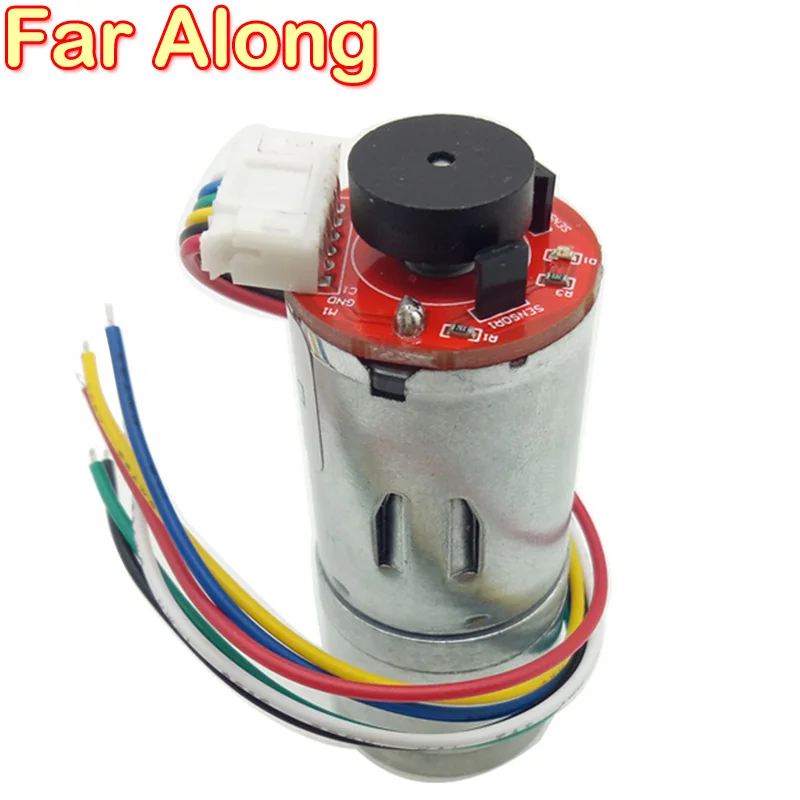

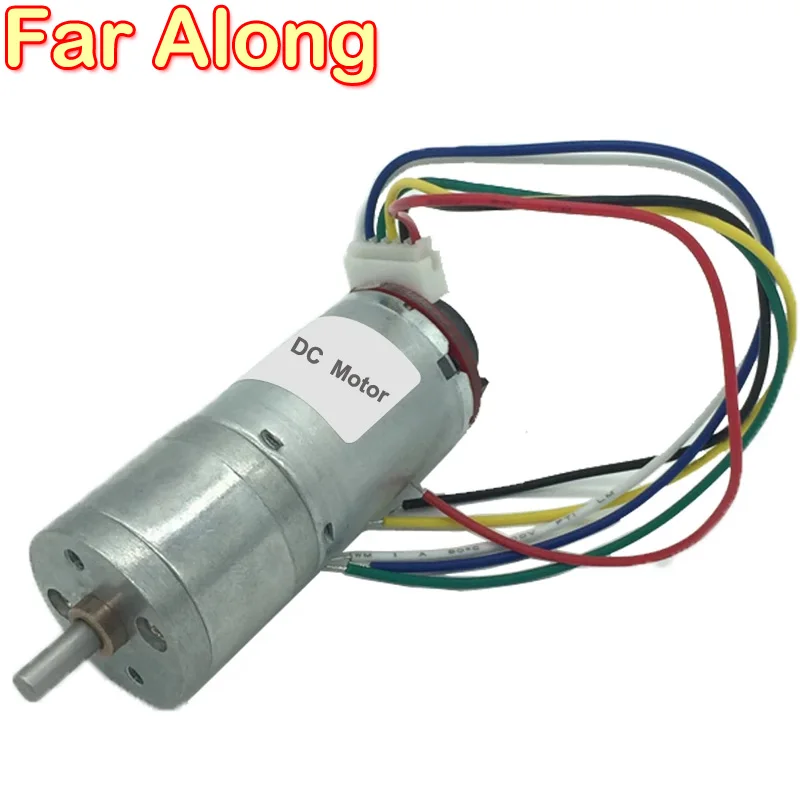

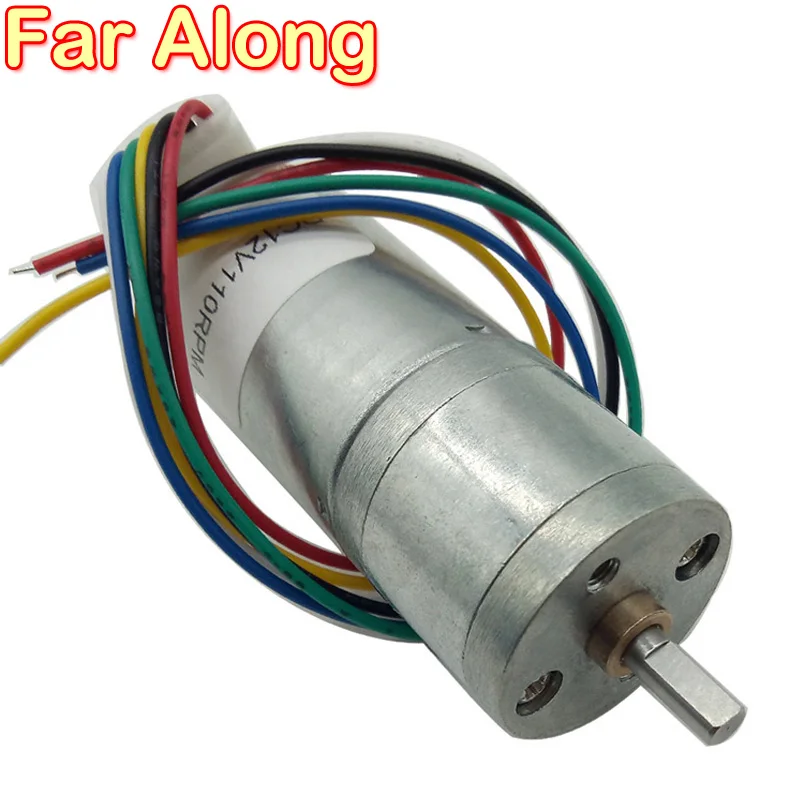

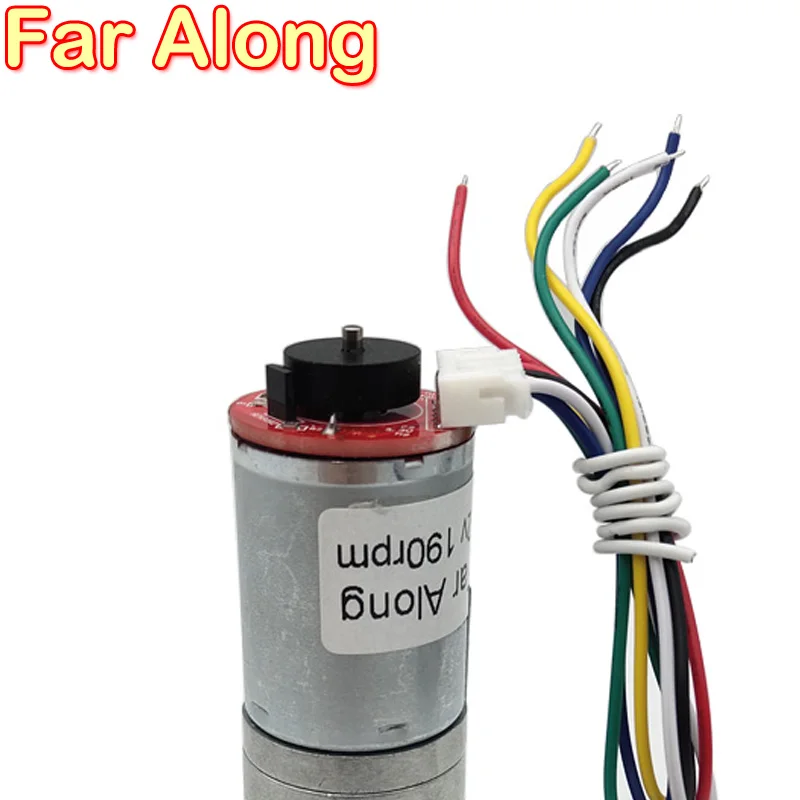

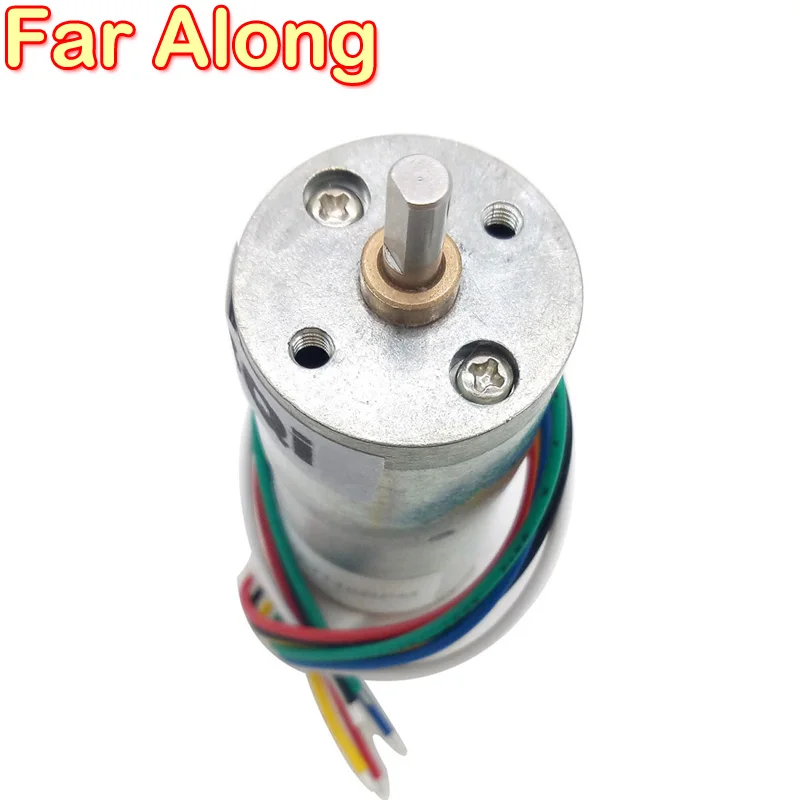

Ниже показано изображение двигателя
