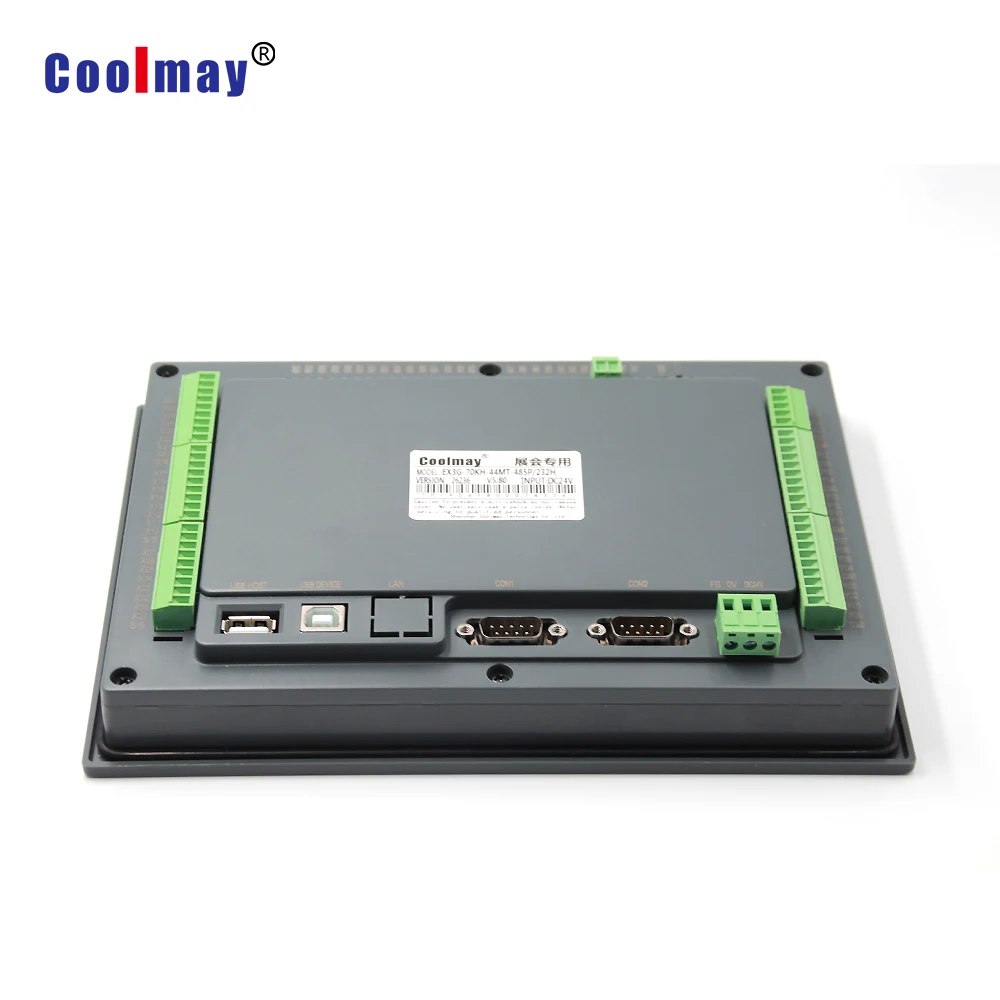

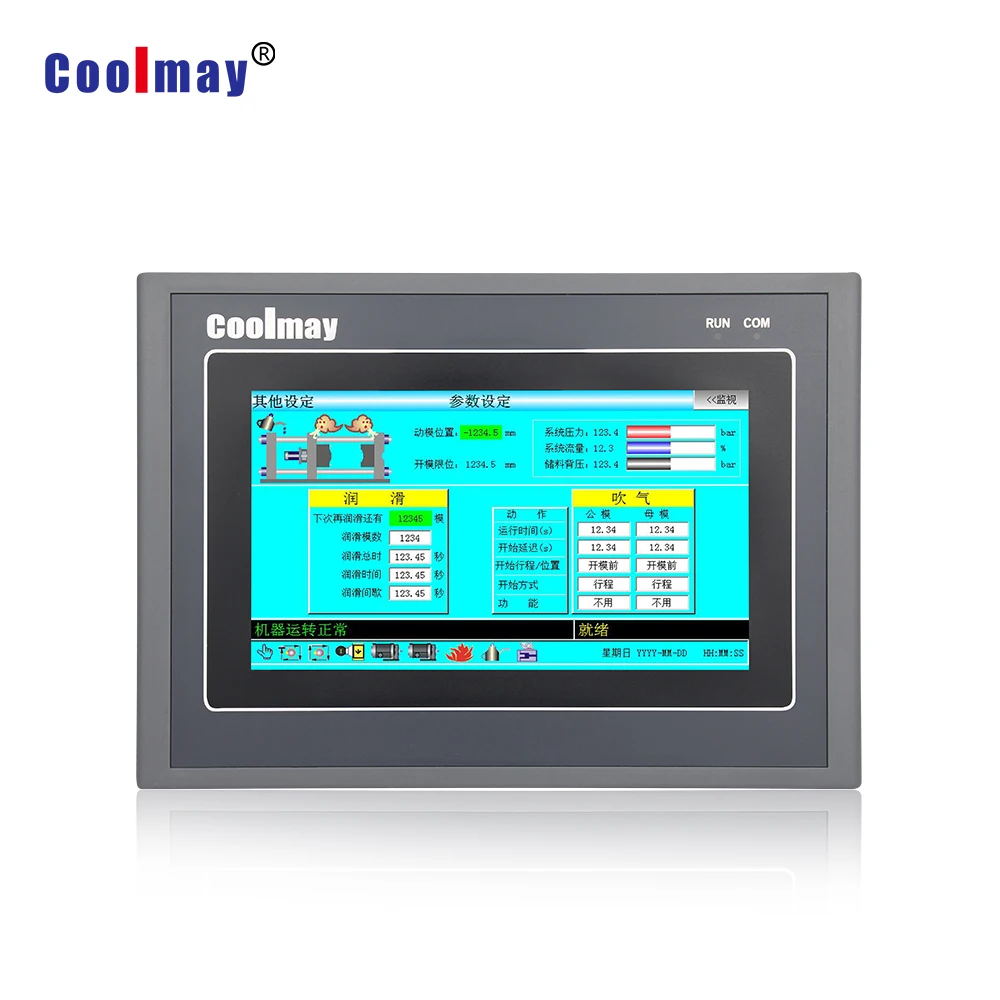

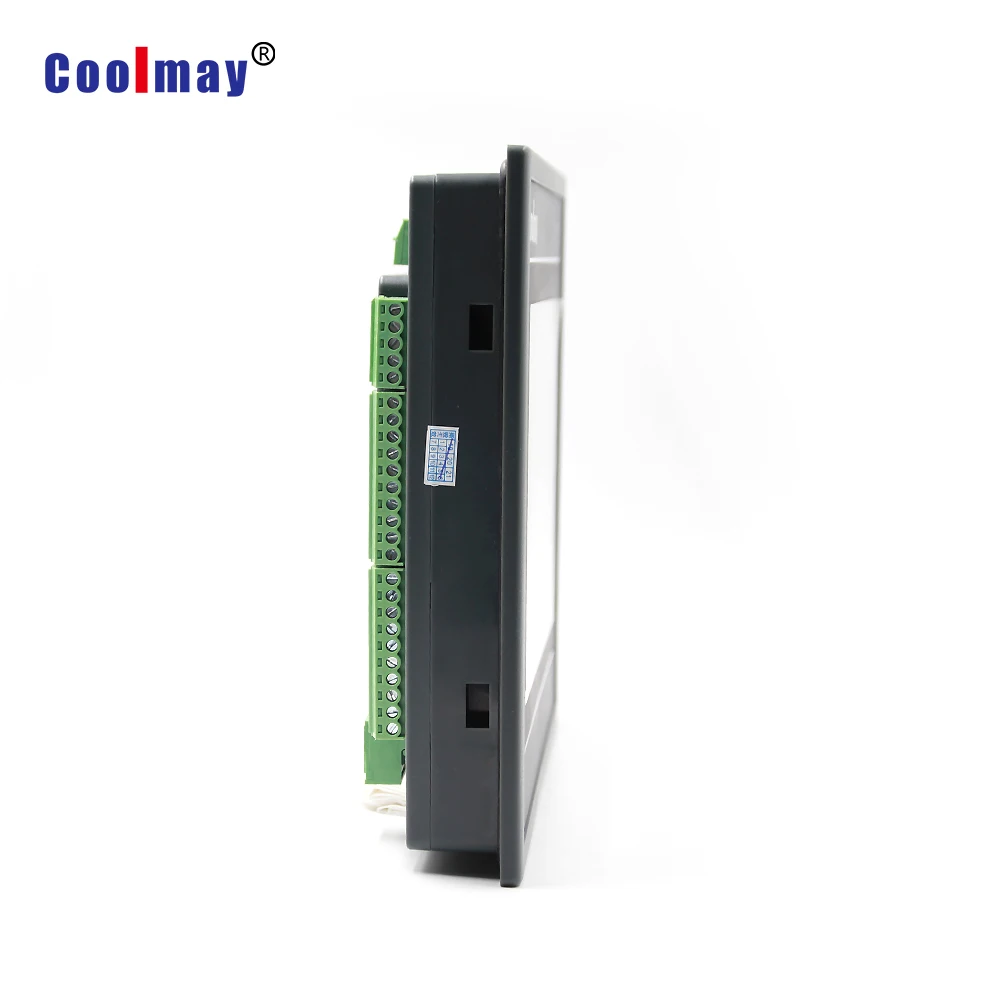

Coolmay 7-дюймовый сенсорный экран вход npn транзистор выход термопары NTC10K

Coolmay 7-дюймовый сенсорный экран вход npn транзистор выход термопары NTC10K

Посылка входит

* 1 комплект устройств EX3G-70KH-44MT-4AD-2K 2NTC10K-485P и кабелей

* Программное обеспечение и руководства предоставляются бесплатно. Они доступны на нашем веб-сайте или, пожалуйста, свяжитесь с нашей командой по продажам для скачивания ссылок.

Примечание:

(1) устройство имеет следующие функции

7-дюймовый HMI + PLC все-в-одном,

24DI/20DO, Транзисторные выходы,

4 аналоговых входа: 2 термопары K (положительная температура) и NTC10K

Порт RS232, RS485 на ПЛК

(2) 1 комплект кабелей бесплатно. Пожалуйста, закажите в нашем магазине дополнительные кабели.

Характеристики EX3G-70KH

Дисплей

Размер

226*163*35,6 мм

Разрешение

800*480 пикселей

Тип

7 ”TFT

Особенности

Поддержка прерывания, линейной дуговой интерполяции, автоматической настройки PID. Программная емкость 32K, рекордный регистр 32K

Память

Оперативная память

64 Мб

Встроенная память

128 Мб

Процессор

ARM9 core 400 МГц

I/O

DI/DO

12DI/12DO или 20DI/18DO или 24DI/20DO или 30DI/30DO

Вход: Пассивный NPN, изолированный общий терминал

Выход транзистора: низкий уровень NPN, COM подключение к отрицательному; Релейный выход: нормально открытый сухой контакт

Тип и нагрузка

Реле (MR) или транзистор (MT, Y0-Y3 являются MOS) или смешанный (MRT)

MOStube: 2A/point, 4A/4 points COM; MT: 0.5A/point, 0.8A/4 points COM, 1.6A/8 points COM; MR: 2A/point, 4A/4 точки COM, 5A/12 точек COM.

Аналоговый ввод/вывод (опционально)

Макс 16AI/8AO

Тип AI (опционально)

Тип E/E _/K _/S _/T/T _/J _ термопара/

PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/ -5 В ~ 5 В/ -10 В ~ 10 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип AO (опционально)

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/

-5 ~ 5 В/ -10 ~ 10 В (2DA для 1 минусового напряжения)

Высокоскоростная функция

Высокоскоростной подсчет

6 каналов однофазный 60 кГц, или 2 канала AB (Z) фаза 60 кГц + 1 канал AB фаза 10 кГц

Высокоскоростной импульс

8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кгц.

Высокоскоростной подсчет + высокоскоростной импульс <480 кГц

Подключение

HMI

1 порт загрузки HMI, 1 порт USB 2,0

1 порт RS485 или 1RS232

Порт Ethernet (не может сосуществовать с портом Ethernet PLC)

ПЛК

1 мини-порт USB типа B, 1 порт RS232 (программный порт, также может использоваться в качестве COM-порта)

1 RS485 или 2 COM-порта RS485 (один изменен с порта RS232 по умолчанию), CAN (2.0A/B), Ethernet-порт (не может сосуществовать с портом HMI Ethernet), wi-Fi (займет RS232 по умолчанию)

Программное обеспечение

HMI

Программное обеспечение для программирования CoolMayHMI HMI

ПЛК

Совместим с MitsubishiРазработка GX 8,86 и GXРаботает 2

Дополнительные функции

Если вам нужны дополнительные функции ниже, добавьте их в корзину и закажите вместе с устройством.

Пожалуйста, оставьте нам сообщение для более подробной информации, и мы ответим как можно скорее.
