Модель: EX3G-70KH-16MR-485P

Посылка включает в себя:

* 1 устройство + кабели

* Программное обеспечение и руководства. Вы можете скачать на нашем веб-сайте или связаться с нашей командой продаж для получения ссылки.

Примечание:

(1) устройство

7 дюймов HMI + PLC все-в-одном,

8DI/8DO, релейный выход

RS232, RS485 порт на PLC

(2) 1 комплект кабелей.

Технические характеристики

Модель

EX3G-43H

EX3G-50KH

EX3G-70KH

EX3G-100HA

Размеры

134*102*32 мм

151*96*36 мм

226*163*35,6 мм

275*194*36 мм

Размер выреза

120*94 мм

143*86 мм

217*154 мм

262*180 мм

Энергопотребление

4-6 Вт

5-7 Вт

6-7 Вт

6-8 Вт

Особенности

Поддержка прерывания, линейная дуговая интерполяция, автоматическая Настройка PID. 32K Емкость программы, 32K ретентивный регистр

HMI

Дисплей

60 цветов резистивный сенсорный экран; Серия H/KH может быть портретным дисплеем

60 цветов резистивный сенсорный экран

Тип

4,3» на тонкопленочных транзисторах на тонкоплёночных транзисторах

5 "TFT

7 "TFT

10,1» на тонкопленочных транзисторах на тонкоплёночных транзисторах

Размер дисплея

97*56 мм

108*65 мм

154*87 мм

222*133 мм

Разрешение (пиксели)

480*272

800*480

800*480

1024*600

Оперативная память

64 Мб

128 Мб

Встроенная память

128 Мб

Операционная система

Версия WINCE 5,0

Версия WINCE 7,0

Процессор

ARM9 ядро 400 МГц

CORTEX A8 720 МГц-1 ГГц

По умолчанию

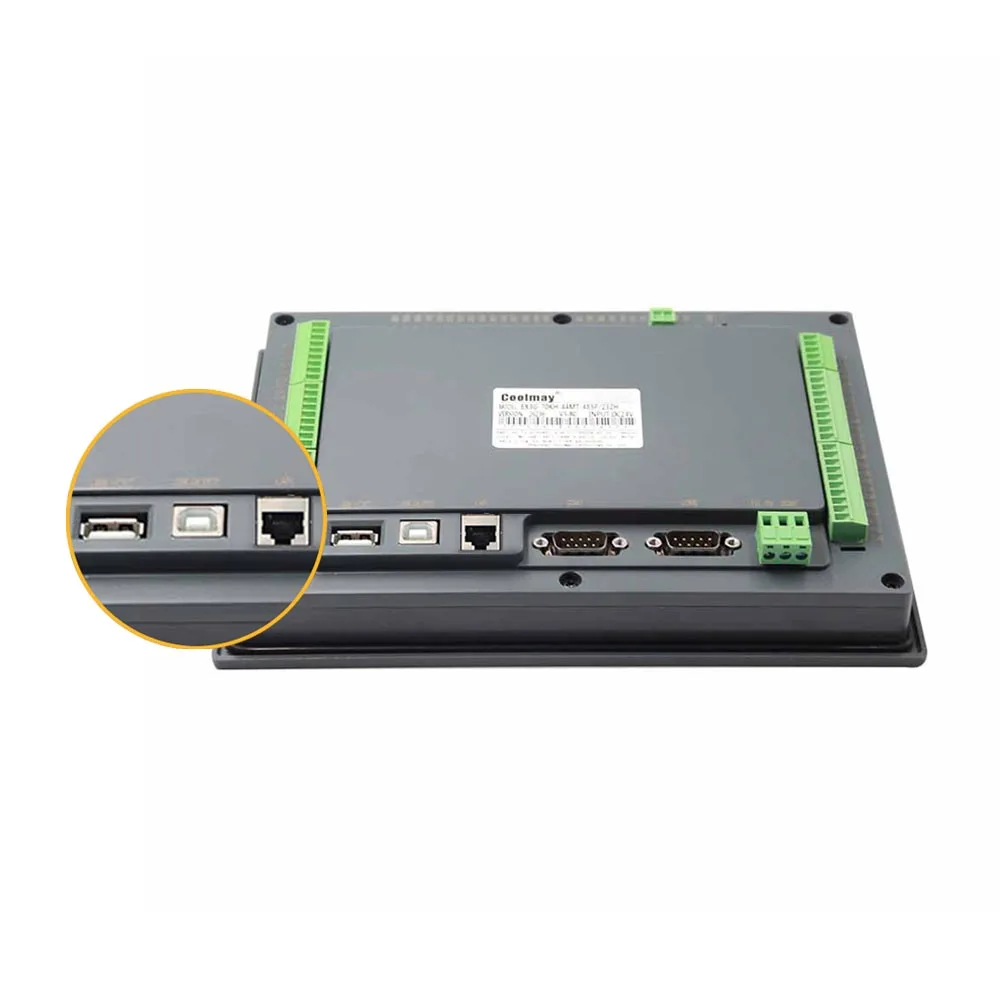

1 Type-C (порт загрузки HMI); 1 порт USB 2,0

1 Type-B (порт загрузки HMI); 1 порт USB 2,0

Дополнительный com-порт

1 порт RS232

1 порт RS485 или 1RS232

Ethernet порт (не может сосуществовать с PLC Ethernet портом)

Аудио

Опционально

Программное обеспечение

Программное обеспечение для программирования CoolMayHMI HMI

ПЛК

Уровень ввода/вывода

Вход: Пассивный NPN, изолированный общественный терминал

Выход транзистора (MT): низкий уровень NPN, COM подключение к отрицательному; Релейный выход (MR): Обычно открытый сухой контакт

I/O

12DI/12DO

12DI/12DO или 20DI/18DO или 24DI/20DO

Тип и нагрузка

Реле MR/MOS трубка,

MOStube: 2A/point, 4A/4 point COM, 5A/12 point COM;

MR: 2A/point, 5A/12 point COM.

Реле (MR) или транзистор (MT, Y0-Y3 MOS) или смешанный (MRT)

MOStube: 2A/point, 4A/4 points COM;

MT: 0.5A/point, 0.8A/4 points COM, 1.6A/8 points COM;

MR: 2A/point, 4A/4 points COM, 5A/12 points COM.

Высокая скорость подсчета

6 каналов однофазный 60 кГц, или 2 канала AB (Z) фаза 60 кГц + 1 канал AB фаза 10 кГц

Высокоскоростной пульс

8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кГц

Высокоскоростной подсчет + высокоскоростной Пульс <480 кГц

Порт программирования по умолчанию

1 порт программирования Type-C; 1 RS232

1 мини порт для программирования usb; 1 RS232

Дополнительный com-порт

1 RS485 или 2 RS485 COM порта (один изменен от порта RS232 по умолчанию)

1 RS485 или 2 порта RS485 COM (один из них изменен от порта RS232 по умолчанию), CAN (2.0A/B), Ethernet порт (не может сосуществовать с портом HMI Ethernet), WIFI (будет занимать по умолчанию RS232)

Аналоговый ввод/вывод (опционально)

Макс 4AI/2AO

Макс 16AI/8AO

Тип AI (опционально)

Тип E/E _/K _/S _/T/T _/J _ термопары/

PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип E/E _/K _/S _/T/T _/J _ термопары/

PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/ -5 В ~ 5 В/ -10 В ~ 10 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип AO (опционально)

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/

-5 ~ 5 В/ -10 ~ 10 В (2DA для 1 минус напряжения)

Программное обеспечение

Совместимость с GX Developer8.86 иGX WORKS 2
