Плата видеозахвата PCI E с HDMI/DVI/компонентом/CVBS + аудиовходом LR/S

Плата видеозахвата PCI E с HDMI/DVI/компонентом/CVBS + аудиовходом LR/S

Записывает одно из следующих действий:

-Компонент + аудио -Композитный + аудио -S-video + audio -Встроенный аудио HDMI + -DVI

Рекомендуемая ОС (протестирована)

Windows Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64) Linux Ubuntu 12,04/14,04/16,04 (x86 & x64) Ubuntu 17,04/17,10 (x64) CentOS 6,5/7,2 (x86 & x64) Fedora 25/26 (x64) Красная шапка, 6,5 (x86 и x64) Mac OS X 10.9.5/10,10/10.11.2/10.11.3/10.11.4 MacOS 10,12/10.13.2/10.13.3

Поддерживает api

Windows DirectShow Directks Wave API/DirectSound/WASAPI Linux V4L2 Платье с юбкой-пачкой

Поддерживает программное обеспечение

VLC VirtualDub OBS XSplit VMix Vidblaster Последнюю версию Wirecast Microsoft медиа-кодировщик Adobe Flash Media энкодер Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

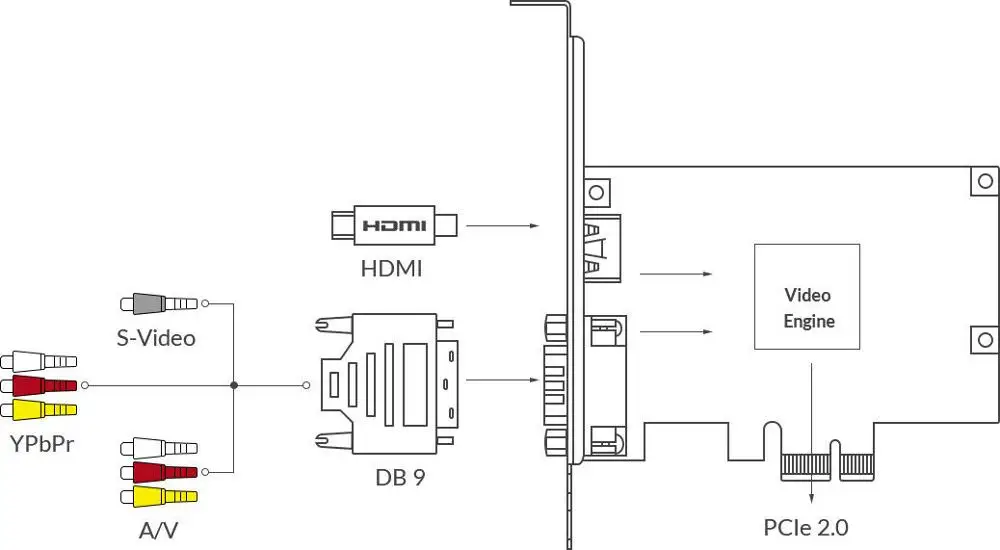

Вход интерфейсов

HDMI типа A DVI 1,0 HDMI 1.4a DB9 YC (S-Video) Композитный видео Аналоговое аудио (L + R) Компонентное видео

Хост Интерфейс

PCIe Gen2 x1

Вход Особенности

-Автоматическое сканирование источников видеовхода при отсутствии входного сигнала в выбранный в настоящее время источник входного сигнала -Ручной выбор источника видеовхода -Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при изменении источника видео входного сигнала -Ручной выбор источника аудиовхода -Поддержка стандартной перекладины на основе выбора источника видеовхода -Поддержка разрешения входного видео до 2048x2160 пикселей

Компонент конкретных Особенности

-12-АЦП -Поддержка цветовых форматов RGB и YCbCr (YUV) -Поддержка «sync-on-green' (SOG), «sync-on-luminance» (SOY) -Поддержка DMT, CEA, CVT, GTF видео таймингов -Входные сигналы с частотой пикселей до 165 МГц оцифровываются с помощью 1:1 выборки -Входные сигналы с частотой пикселей более 165 МГц могут быть оцифрованы с горизонтальной промежуточной выборкой (в результате некоторые потери качества изображения-официально не поддерживаются) -Автоматическое определение цветовых форматов RGB и YCbCr -Автоматическая или ручная регулировка фазы выборки -Автоматическое горизонтальное выравнивание -Поддержка пользовательских видео таймингов -Поддержка индивидуальных видео разрешений для CVT/GTF таймингов

HDMI конкретные Особенности

-HDMI приемник 225 МГц -Адаптивный HDMI эквалайзер для кабелей длиной до 30 м -Поддержка заказного EDID -Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames -Полная Колориметрия поддержка -Поддержка цветовых глубин 8/10/12 бит -Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи -Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки -Поддержка извлечения информации о создании аудио и данных о состоянии канала -Поддержка извлечения информации о времени видео -Поддержка извлечения информации о формате 3D -Поддержка извлечения кода времени Sony/Canon DSLR -Поддержка боковой половинной, верхней и нижней, рамной упаковки 3D-режима.

YC и композитные Особенности

-12-АЦП -Поддержка стандартов NTSC, PAL и SECAM -Автоматическое определение стандарта видеовхода

Захват видео форматов

-Поддержка разрешения изображения захвата до 2048x2160 пикселей -Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe, И при более высоких разрешениях изображения-выше 1280x1024-по пиксельным часам бортового оборудования для обработки видео. Напр. Максимальная частота кадров при 1920x1080 = ~ 80 кадров в секунду.) -Поддержка для 4:2:0 8-битный захвата форматы: NV12, I420, YV12 -Поддержка для 4:2:2 8-битный захвата форматы: YUY2, ываыв, UYVY -Поддержка для 4:4:4 8-битный захвата форматы: V308, IYU2, V408, BGR24, BGR32 -Поддержка для 4:4:4 10-битная захвата форматы: V410, Y410 -Больше форматов захвата поддерживаются через Magewell capture SDK для DirectKS

Обработка видео Особенности

-Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого -Полный 10-битная обработка видео -Обрезка видео -Видео удаление зубного камня -Видео-де-переплетения Ткань Топ из смеси & Нижнее Поле Верхнее поле только в том случае, Дно поле только в том случае, -Конвертация соотношения видео Автоматический или ручной выбор входного соотношения сторон Автоматический или ручной выбор соотношения сторон захвата Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox) -Преобразование цветного видео Автоматический или ручной выбор входного цветового формата и диапазона квантования Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020 Поддержка ограниченного или полного диапазона квантования Поддержка ограниченного, полного и «расширенного диапазона» насыщенности -Преобразование частоты видео кадра -Видео OSD состав Поддержка изображения экранного меню PNG (до 2048x2160) Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт на Системы

-Поддержка нескольких карт, подключенных к одной системе -Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F -Дерево устройства системы будет отображать «01: Pro захват HDMI», когда поворотный переключатель установлен на 1, и так далее -Имена видео и аудиоустройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем)

Несколько захвата потока

-Неограниченный поток захвата для любого входного канала -Независимое обрезание, соотношение сторон, формат цвета, разрешение, частота кадров, депереплетение и настройки цвета для каждого отдельного потока

Ультра низкая латентность Поддержка

-Задержка 64 видео линий -Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

-Аппаратные часы с высоким разрешением 100ns -Рамки для аудио (192 образца аудио) и видеорамки штампованы аппаратными часами -Аппаратные часы можно синхронизировать через карты (через SDK)

Видеозахвата SG-DMA

-~ 400 МБ/с. на канал DMA пропускной способностью в PCIe 2,0 системы -~ 200 МБ/с. на канал DMA пропускной способностью в PCIe 1,0 системы -Поддержка автоматического обнаружения поверхности графического процессора Intel tiled -Поддержка чипсетов видеоадаптера DirectGMA для AMD -Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

-Захват SDK для DirectShow для легкой интеграции (Windows) -Захват SDK для DirectKS для максимальной гибкости и производительности (Windows)

Драйвер Windows настроек

-Все опции могут управляться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства -Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

-Несколько карт в одной системе можно модернизировать одновременно -Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется) -Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала: Пульсирующий медленно: холостой ход ВКЛ: входной сигнал заблокирован Выключение: входной сигнал разблокирован Двойные мигания: сбой памяти или сбой конфигурации FPGA

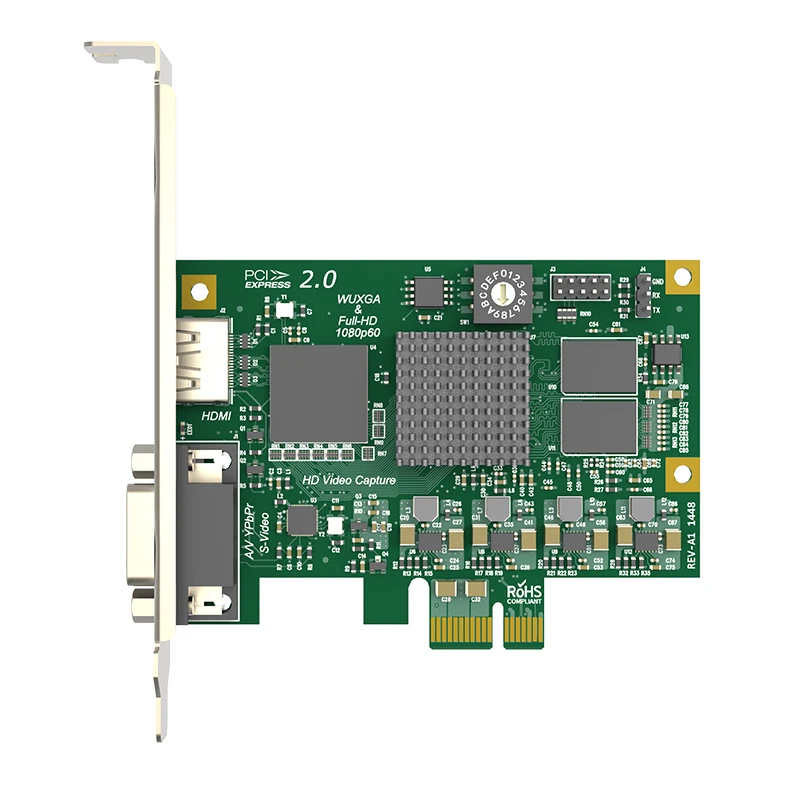

Форм-фактор

-Низкопрофильная дополнительная карта PCIe x1 -92,76 мм x 68,88 мм (без кронштейн PCI)

Аксессуары

DB9 к YC + композитный + аналоговый аудио + компонентный прорыв Низкий профиль кронштейн

Мощность потребления

-Максимальный ток при 12 В: ~ 0,34 A -Максимальная сила тока на 3,3 V: ~ 0,16 A -Максимальная потребляемая мощность: ~ 4,59 Вт

Рабочая Защита окружающей среды

-Рабочая температура: от 0 до 40 градусов C -Температура хранения: от-20 до 70 градусов C -Относительная влажность: от 5% до 90% без конденсации
