Посылка QM3G-43FH-24MR-2AD1DA-PT-A4-485P включает в себя

* 1 комплект устройства + кабели

* Программное обеспечение и руководства предоставляются бесплатно. Они доступны на нашем веб-сайте или, пожалуйста, свяжитесь с нашей командой продаж для загрузки ссылки.

Примечание:

(1) устройство включает функции ниже

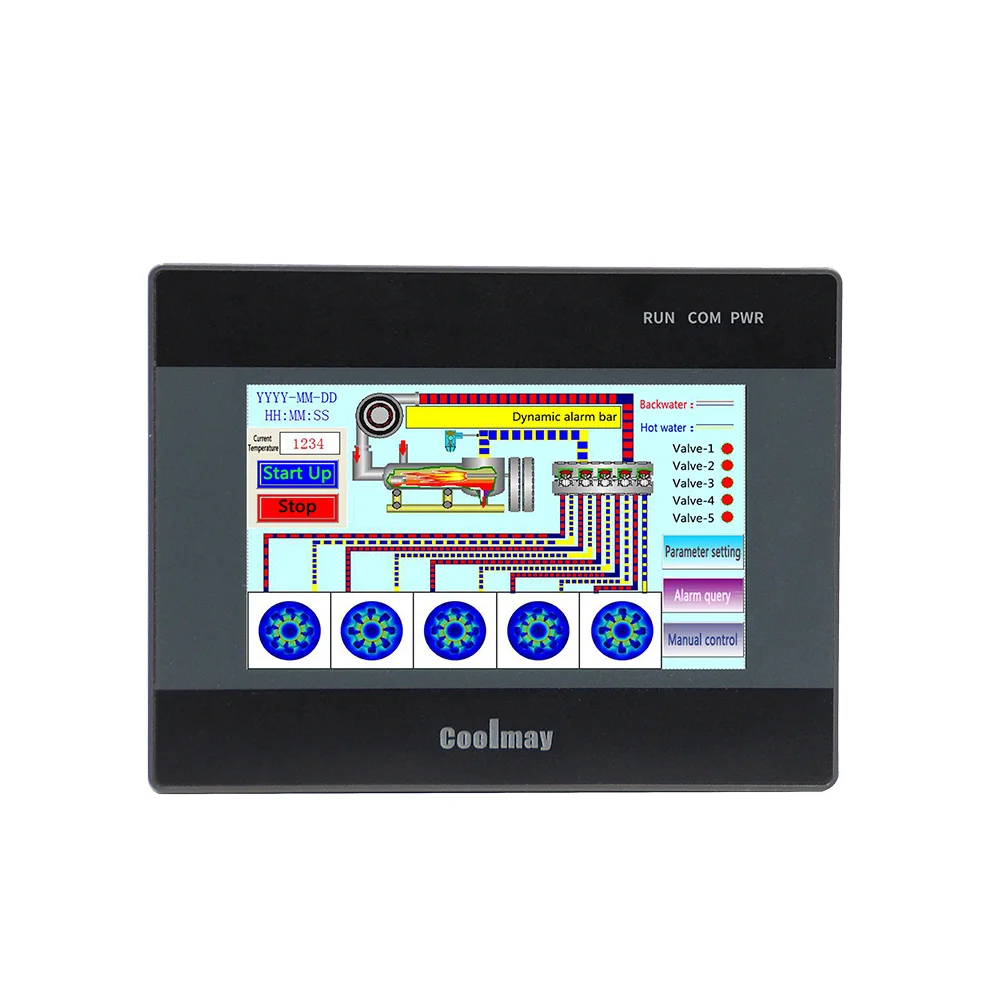

· 4,3 дюймов HMI + PLC все-в-одном,

· 12DI/12DO, релейный выход,

· 2 аналоговых входа: PT100

· 1 аналоговый выход: 4-20 мА

· RS232, RS485 порт на PLC

(2) 1 комплект кабелей является бесплатным. Пожалуйста, закажите в нашем магазине дополнительные кабели.

(3) есть и другие аналоговые варианты, пожалуйста, свяжитесь с нами, если вам нужны другие типы аналоговых входов или выходов.

Характеристики серии QM3G-43FH

Дисплей

Размеры

134*102*34 мм

Размер выреза

120*94 мм

Энергопотребление

4-6 Вт

Особенности

60K-цвет резистивный экран сенсорный экран, поддерживает портретный дисплей

Память

Оперативная память

64 Мб

Встроенная память

NOR Flash 8 Мб

Процессор

32bit CPU 408 МГц

I/O

DI/DO

Макс 12DI/12DO

Уровень DI/DO

Вход: Пассивный NPN, изолированный общественный терминал

Выход транзистора: низкий уровень NPN, COM подключение к отрицательному; Релейный выход: обычно открытый сухой контакт

Тип DO

Реле MR или MOS

(Релейный выход: Максимальная нагрузка 5A/ MOS выход: Максимальная нагрузка 2A)

Аналоговый ввод/вывод

(Опционально)

Макс 4AI/2AO

Тип AI (опционально)

Термопара E/E _/K _/S _/T/T _/J _ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип AO (опционально)

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Функция высокой скорости

Высокая скорость подсчета

Однофазный 6 каналов 60 кГц, или 2 AB 60 кГц + 1 AB 10 кГц,

Или 2 ABZ 60KHz + 1 AB фаза 10 KHz

Высокоскоростной пульс

8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кГц.

Высокоскоростной подсчет + высокоскоростной Пульс <480 кГц

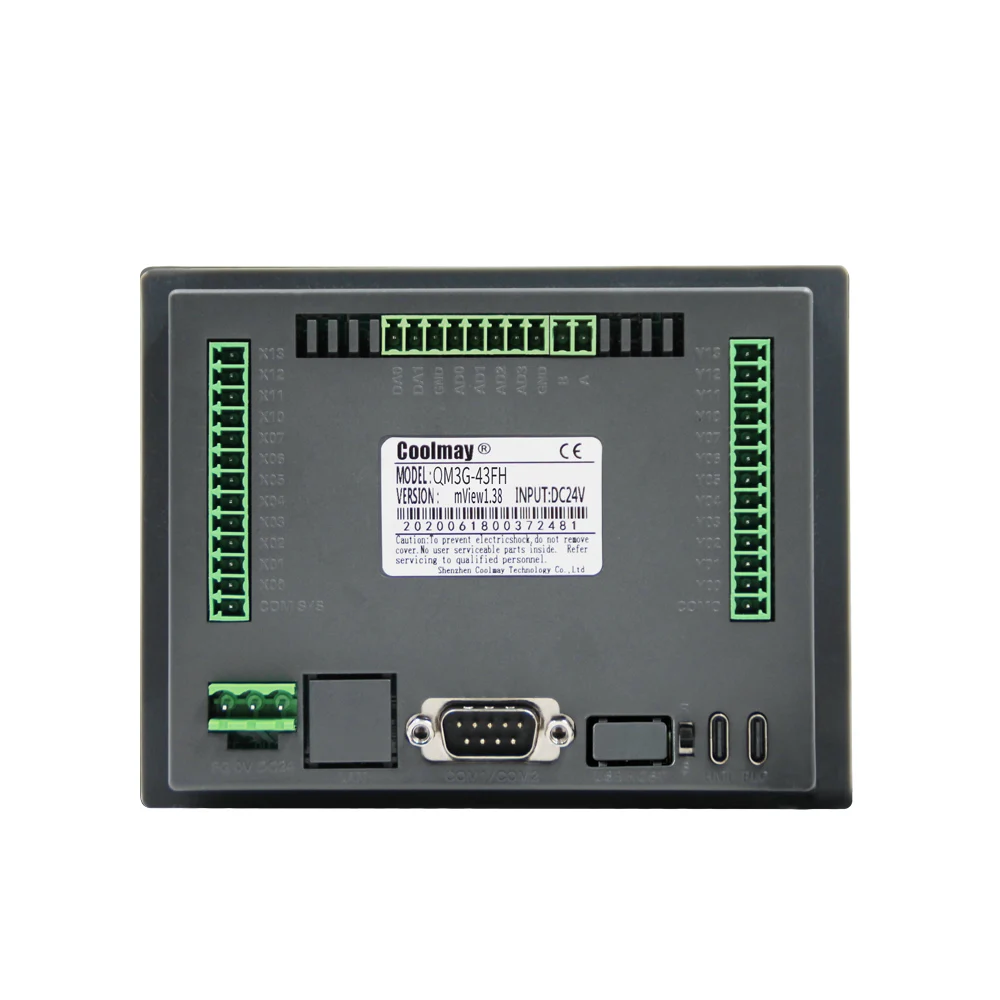

Подключение

HMI

Порт загрузки типа C HMI (можно загрузить программу PLC через функцию проникновения USB), порт RS232

/

ПЛК

1 TYPE-C, 1 RS232 (программный порт)

1 Rs485 или 2 Rs485 COM порта (один из которых изменен от порта RS232 по умолчанию);

1 WIFI (по умолчанию занимает порт RS232)

Программное обеспечение

HMI

Программное обеспечение для программирования Coolmay mView HMI

ПЛК

Совместимость с Mitsubishi GX Developer 8,86 иРаботает 2

Дополнительные функции

Если вам нужны дополнительные функции ниже, добавьте их в корзину и сделайте заказ вместе с устройством.

Пожалуйста, оставьте нам сообщение для получения более подробной информации, и мы ответим как можно скорее.
