CoreH743I разработанный для STM32H743IIT6 интегрирует цепь часов управление питанием через

STM32 STM32H743IIT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

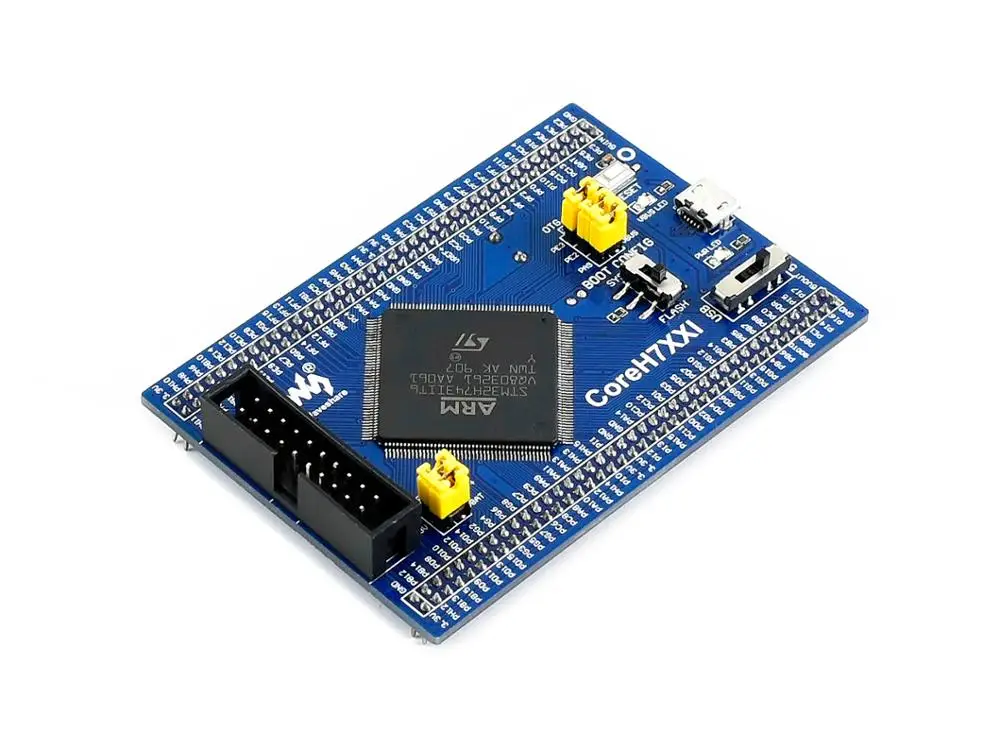

CoreH743I-это основная плата STM32 MCU, предназначенная дляSTM32H743IIT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32H.

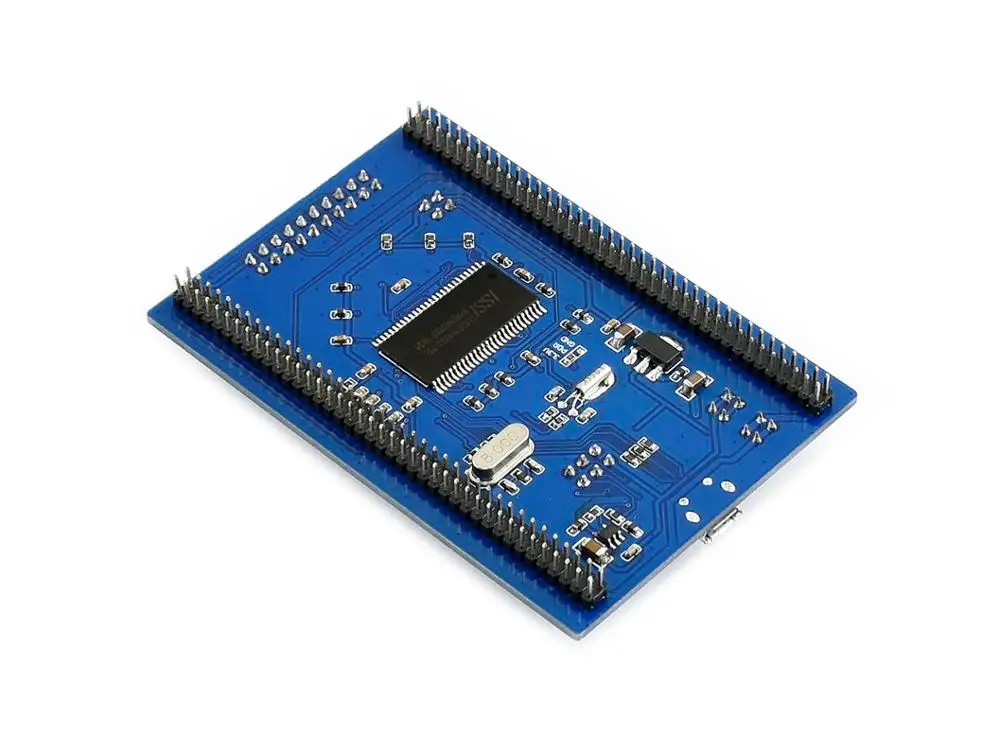

Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д. Бортовой 64 М бит SDRAM Все порты ввода/вывода доступны на контактных заголовках JTAG/SWD Программирование/интерфейс отладки 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений Что на CoreH743I

STM32H743IIT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель Особенности:Инструкции по одноцикличному DSP Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,62 V-3,6 V Посылка:LQFP176 Память:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4кб резервного копирования) MCU интерфейсы связи: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI 1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI) 1x10/100 Ethernet MAC AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит) STMPS2151STR:Бортовое USB устройство управления питанием AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный:USB порт индикатор PWR светодиодный:Мощность индикатор Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддержка устройства и/или хоста MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения Перемычка питания VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода

Примечание: CoreH743I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
  Развития ресурсы Схема Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/CoreH743I

Размеры

Посылка содержание

Вес:0,075 кг

CoreH743I x 1 Разъем USB типа A для micro B кабель x 1 -1 шт. 2
