OpenH743I C Стандартная плата разработки STM32 разработанная для микроконтроллера
Описание товара
Описание содержимое пакета
ОбзорOpenH743I-C-это разработочная плата STM32, предназначенная дляSTM32H743IIT6Микроконтроллер, состоит из материнской платы и основной платы MCUCoreH743I.
OpenH743I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.
Что на материнском доске
MCU разъем основной платы:Для легкого подключения CoreH743I
Интерфейс Arduino:Для подключения щитов Arduino
Интерфейс DCMI:Для подключения камеры
8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32H743I интегрирует USB HS контроллер без какого-либо устройства PHY)
ЖК-интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей, 4,3 дюймов ЖК-дисплей
ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей
Интерфейс SAI1:Для подключения звуковые модули
Интерфейс ICSP:Arduino ICSP
Интерфейс SPI:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.
Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
Интерфейс Ethernet:Для подключения модулей Ethernet
I2S / I2C интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
USART1 разъем:USB к UASRT через бортовой конвертер CP2102
Интерфейс QUADSPI:4пр SPI интерфейс (H7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска
Интерфейс SDMMC:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.
Интерфейс CAN2:Для подключения CAN модулей
Интерфейс CAN1:Для подключения CAN модулей
Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.
MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
5V DC jack
5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
Выключатель питания:Питание от 5VDC или USB подключения USART1
CP2102:Конвертер USB в UART
Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
Джойстик:Пять позиций
Кнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
Кнопка сброса
Джемпер USART1
Светодиодный джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примера
Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
Перемычка для ключейКороткая перемычка для подключения к стандартным I/Os, используемым в коде примера
Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
Джемпер ArduinoКороткие верхние штифты, А4, А5 используются в качестве AD функции
Короткий нижний штифт, А4, А5 используется в качестве функции I2C
Что на CoreH743I
Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель
Характеристика:Инструкции по одноцикличному DSP
Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц
Рабочее напряжение:1,62 V-3,6 V
Посылка:LQFP176
Воспоминания:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4кб резервного копирования)
MCU коммуникационные интерфейсы:6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S
4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI
1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM
1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI
2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
USB 2,0-1 шт. OTG FS
USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
1x10/100 Ethernet MAC
AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит)
Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP
IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
STMPS2151STR:Бортовое USB устройство управления питанием
AMS1117-3.3:3,3 V регулятор напряжения
Кристалл 8 м
32,768 K кристалл,Для внутреннего RTC с калибровкой
Кнопка сброса
VBUS светодиодный:Индикатор порта USB
PWR светодиодный:Индикатор питания
Выключатель питания,Питание от 5Vin или USB подключения
Выбор режима загрузки,Для настройки бут0 pin
Интерфейс JTAG/SWD:Для отладки/программирования
Разъем USB,Поддержка устройства и/или хоста
Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
Перемычка питанияVBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
Джемпер OTGКороткий Джемпер при использовании USB OTG/HOST
Откройте перемычку для отключения от соответствующего порта ввода/вывода
Фотографии

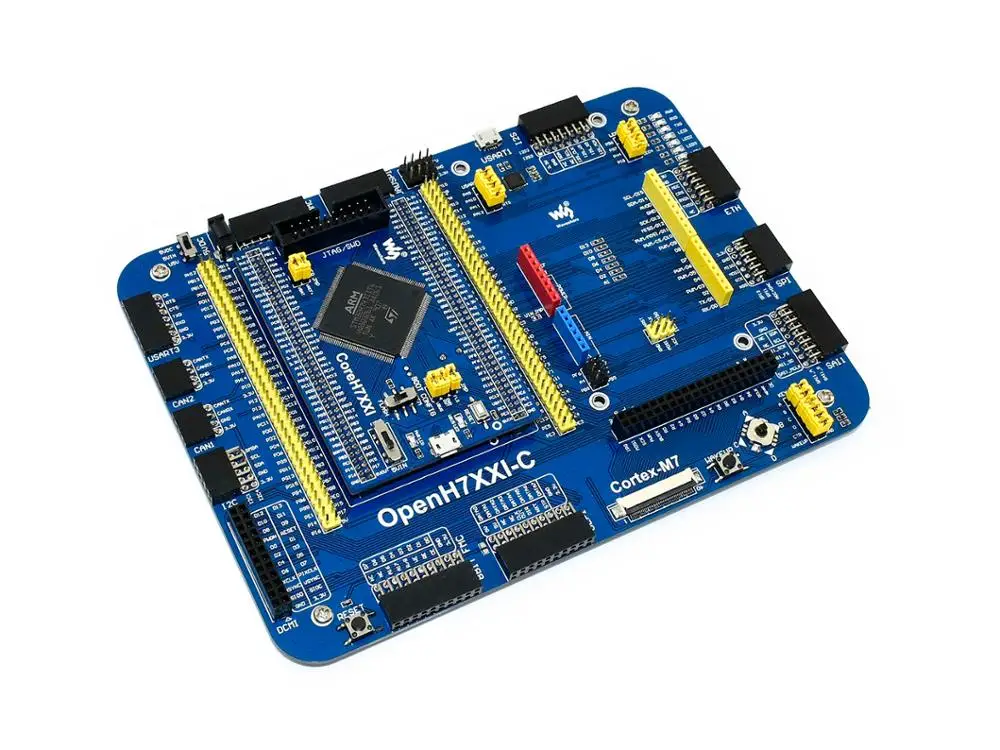

OpenH743I-C совет по разработке
OpenH743I-C панель для разработки

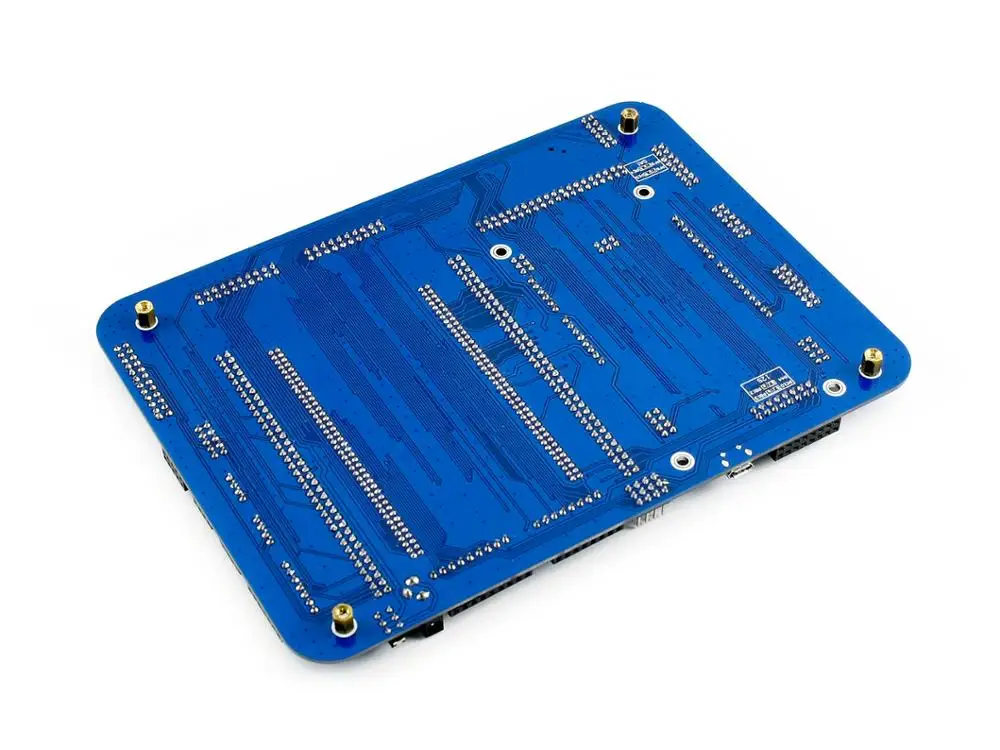

OpenH743I-C материнская плата
OpenH743I-C материнская плата
STM32 Cortex-M7 MCU плата

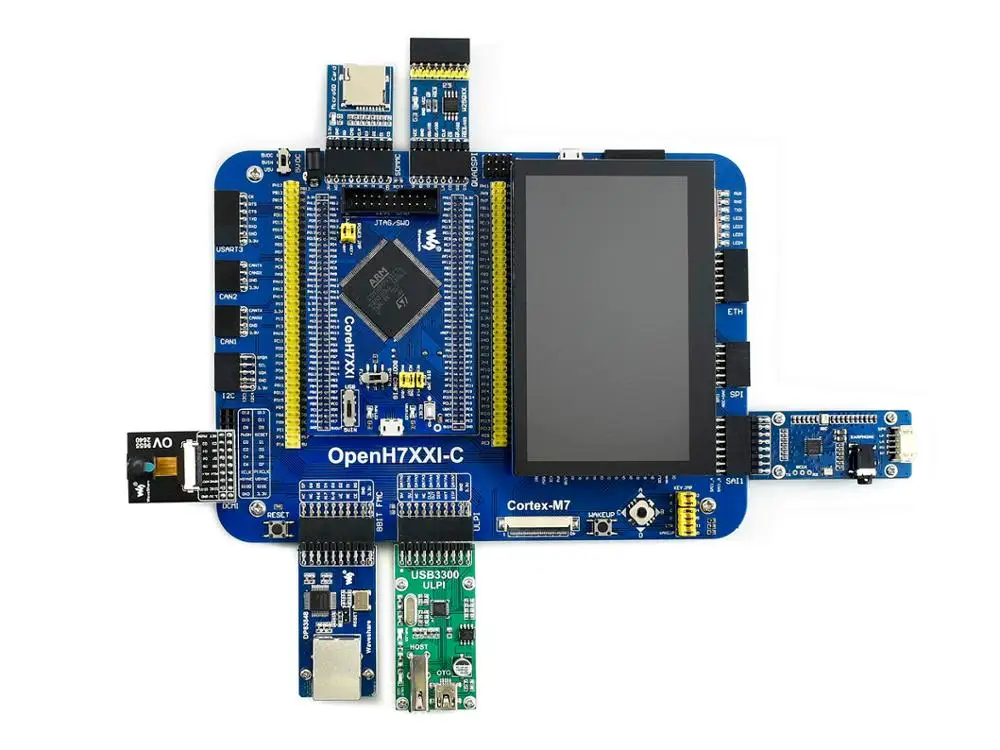

Подключение к различным периферийным устройствам

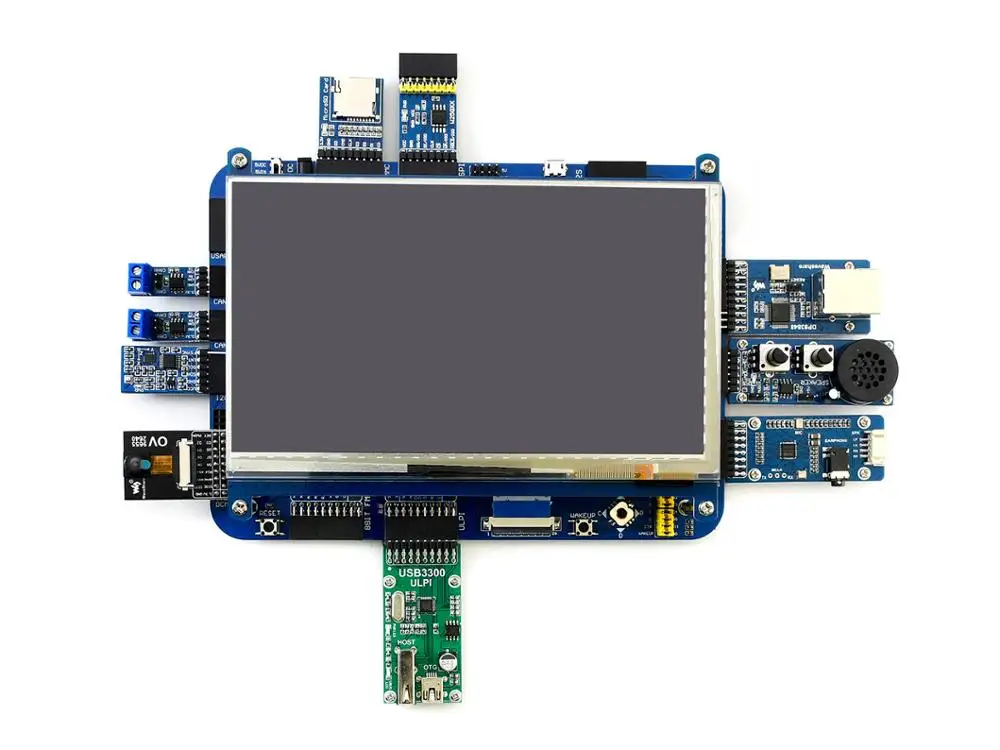

Подключение к различным периферийным устройствам

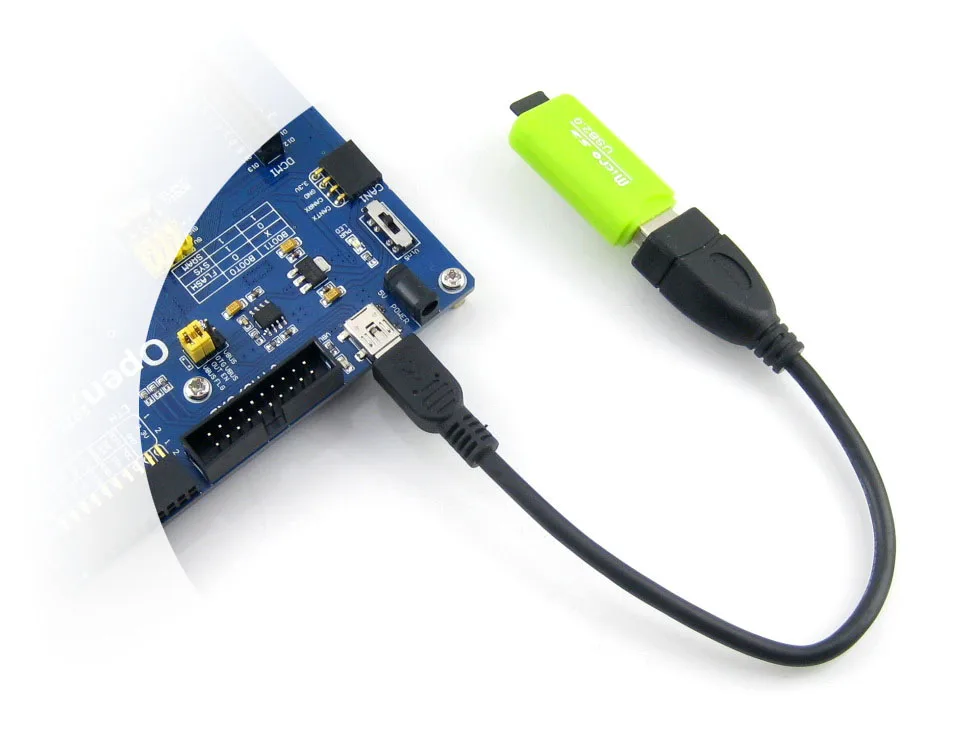

Подключение к usb-устройству через кабель конвертера
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате
Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к плате DataFlash
Подключение к NRF24L01 RF плате
Подключение к плате Ethernet
Подключение к MP3 плате VS1003B
Подключение к аудиоплате
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание:
Модули на фотографиях только для справки.
OpenH743I-C не интегрирует функцию отладки, требуется отладчик.
JTAG/SWD интерфейсы
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD
Ресурсы для развитияСхема
Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
STM32 технические спецификации
STM32 разработка документов
Вики:Www.waveshare.com/wiki/OpenH743I-C
Размеры
Посылка
OpenH743I-C макетная плата x 1
Разъем USB типа A для micro B кабель x 1
Штепсельная Вилка USB типа A для micro B x 1
4-контактный 2 в упаковке x 1
Адаптер питания 5 В x 1
