Макетная плата B STM32 для микроконтроллера STM32H743IIT6 с поддержкой дальнейшего

Обзор

OpenH743I-C представляет собой STM32 Совет по развитию, предназначенный дляSTM32H743IIT6Микроконтроллер, состоит из материнской платы и материнской платы MCUCoreH743I.

В OpenH743I-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32.

What's на Материнская плата печатная плата

Разъем материнской платы MCU:Для легкого подключения CoreH743I Arduino интерфейс:Для подключения щитков Arduino DCMI интерфейс:Для подключения камеры 8-битный FMC интерфейс:Легко соединяется с периферийными устройствами, такими как NandFlash ULPI интерфейс:Для подключения высокоскоростного usb-устройства (STM32H743I интегрирует контроллер USB HS без какого-либо устройства PHY) ЖК-интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей, 4,3 дюймов ЖК-дисплей ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей SAI1 интерфейс:Для подключения звуковые модули ICSP интерфейс:Arduino ICSP SPI интерфейс: Легко подключается к периферийным портам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, модуль MP3 и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) Интерфейс Ethernet:Для подключения модулей Ethernet I2S / I2C интерфейс:Легко подключается к внешним IPS, таким как аудио модуль, и т. Д. USART1 разъем:USB к UASRT через встроенный конвертер CP2102 QUADSPI интерфейс:4пр SPI интерфейс (H7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска SDMMC интерфейс:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPI USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. CAN2 интерфейс:Для подключения CAN модулей CAN1 интерфейс:Для подключения CAN модулей Интерфейс I2C1/I2C4:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), EEPROM (AT24Cxx), 10 датчиком DOF IMU и т. д. MCU контактный разъем:Все порты MCU I/O доступны для Расширительных разъемов для дальнейшего расширения Разъем постоянного тока 5 В 5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователя Выключатель питания:Питание от 5 в постоянного тока или usb-подключения USART1 CP2102:Конвертер USB в UART Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы Джойстик:Пять положений Кнопка пробуждения:Используется как обычная кнопка, и/или Пробуждение MCU STM32 от сна Кнопка сброса USART1 джемпер Светодиодный джемпер Короткая перемычка, чтобы подключиться к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским разъемам I/Os через соединительные провода Ключ джемпер Короткая перемычка, чтобы подключиться к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским разъемам I/Os через соединительные провода Arduino джемпер Короткий верхний штифт, A4, A5, используется в качестве AD-функции Короткий нижний штифт, A4, A5, используется в качестве функции I2C What's на CoreH743I

STM32H743IIT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель Особенности:Инструкции по одноциклу DSP Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,62 V-3,6 V Посылка:LQFP176 Память:Флэш-память 2 Мб, ОЗУ 1 Мб (пользователь 864 кб + КБ TCM + 4 КБ резервного копирования) Интерфейсы связи MCU: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI 1 x FMC, 2 x SDMMC, 10 x TIM , 5 x lpdimm 1 x ltdc, 1 x spdifrx, 1 x HDMI-CEC, 1 x swpmi 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешние HS PHY через ULPI) 1x10/100 Ethernet MAC AD и DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит) Исправление/программирование:Поддержка JTAG/SWD интерфейсы, поддерживает МАП IC42S16400J / IS42S16400J:SDRAM 1 бит Meg x 16 бит x 4 банки (64-бит) STMPS2151STR:Встроенное устройство управления питанием от USB AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K кристалл,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный:USB порт индикатор PWR светодиодный:Мощность индикатор Выключатель питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки pin BOOT0 Интерфейс JTAG/SWD:Для гайки/программирования Разъем USB,Поддерживает устройства и/или хост-устройства Расширитель MCU pins,Разъемы расширения VCC, GND и все I/O доступны для дальнейшего расширения Перемычка питания VBAT: Короткая перемычка, чтобы использовать системный блок питания, откройте его для подключения внешнего питания, например, батареи VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому штифту через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку, чтобы отсоединить от родного порта ввода/вывода Фото
OpenH743I-C Совет по развитию
OpenH743I-C Совет по развитию (вид сзади)

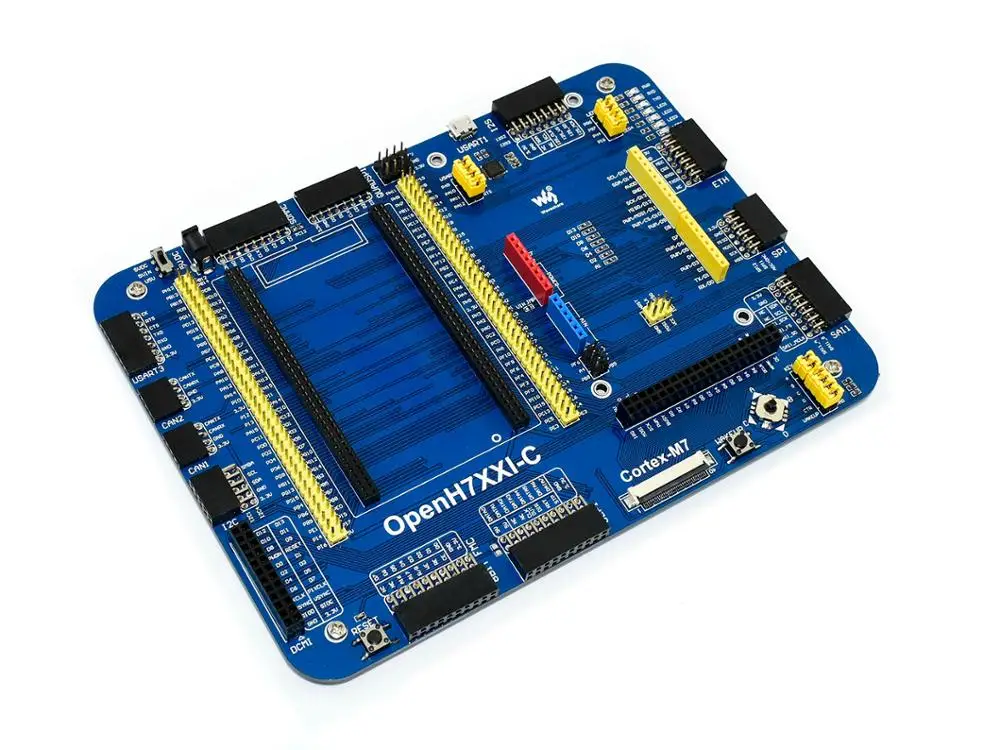

OpenH743I-C материнская плата печатная плата

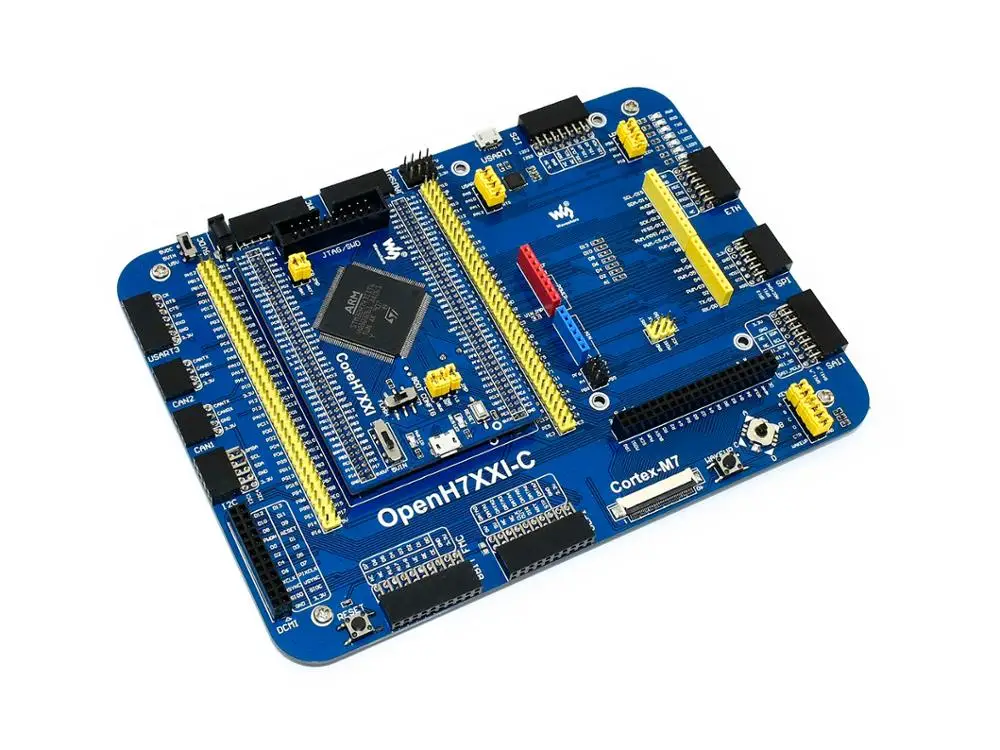

OpenH743I-C материнская плата печатная плата

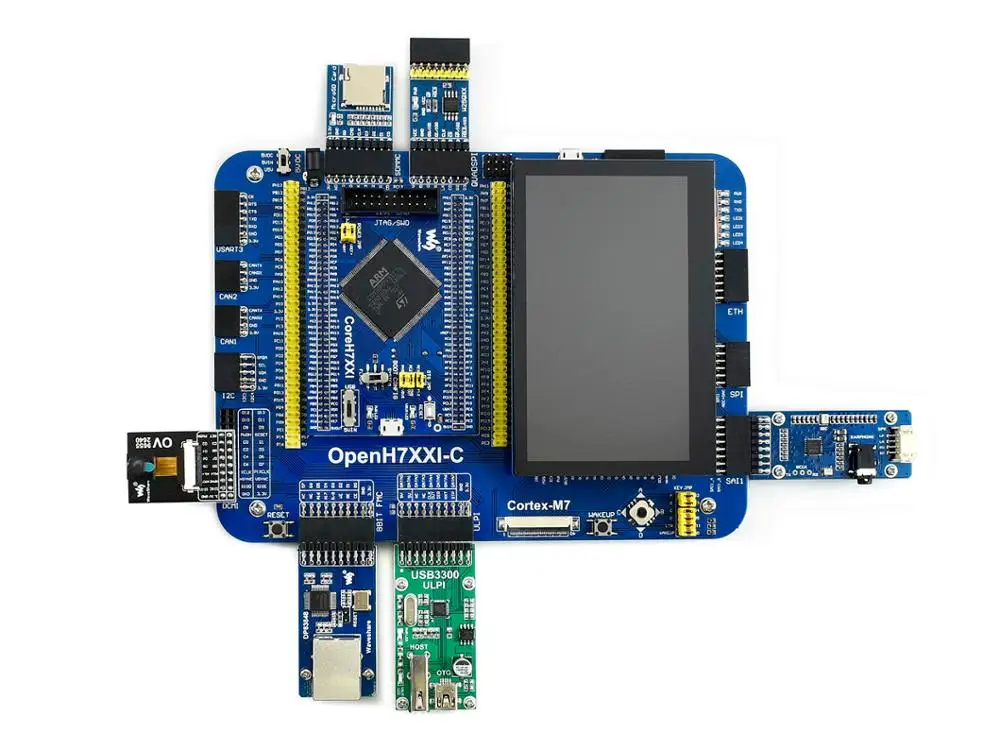

STM32 Cortex-M7 MCU плате
Подключение к различным периферийным устройствами
Подключение к различным периферийным устройствами

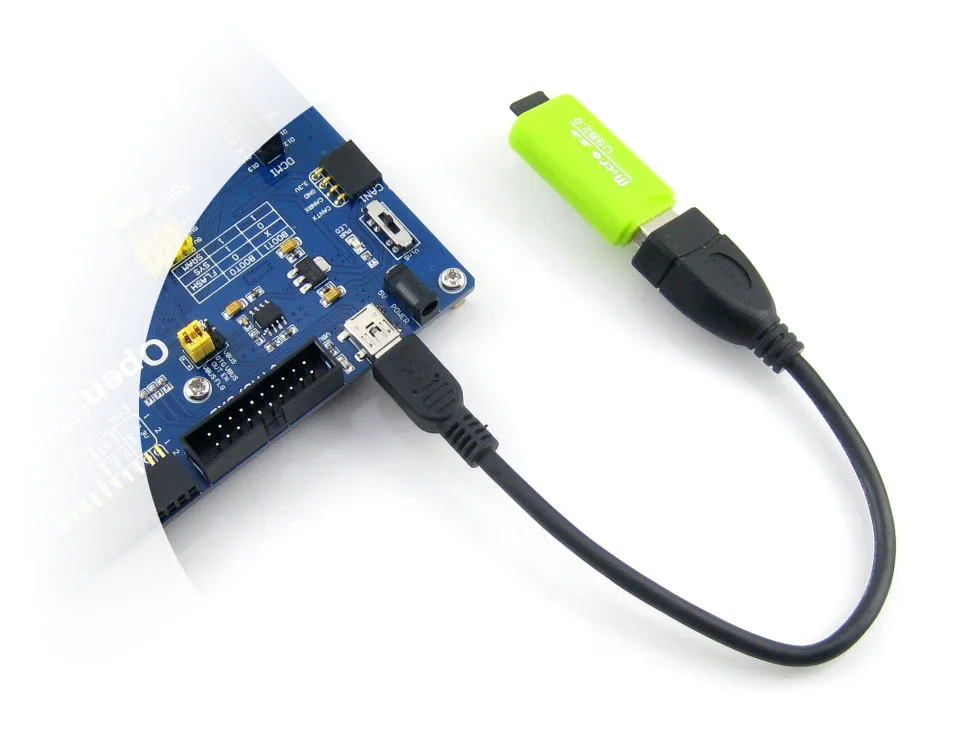

Подключение к usb-устройству через кабель-конвертер
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате
Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к CAN Board
Подключение к 8 кнопкам
Подключение к 5 кнопкам IO
Подключение к кнопочной панели AD
Тестовая плата на AD/DA port
Подключение к FRAM Board
Дополнительный модуль Multi I2C, соединенный с шиной I2C
Подключение к плате Micro SD для хранения
Подключение к плате DataFlash
Подключение к NRF24L01 RF плате
Подключение к плате Ethernet
Подключение к MP3 плате VS1003B
Подключение к аудиоплате
Подключение к плате VGA PS2

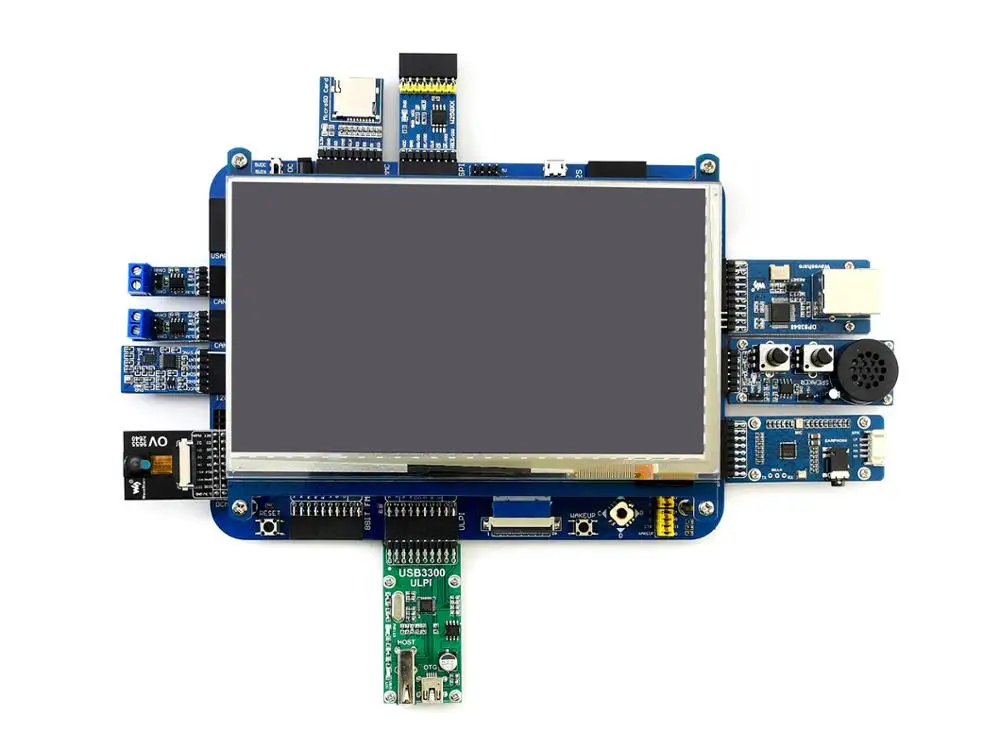

Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Модули на фотографиях представлены только для справки.
В OpenH743I-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

---

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
Развития ресурсы Схема Демонстрационный код (образцы в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/OpenH743I-C

Размеры

Посылка содержание

Вес:0,746 кг

В"Стандартная посылка"И"Посылка для досок аксессуаров"Ниже представлены в комплекте.

Стандартный посылка Макетная плата для OpenH743I-C x 1 Кабель с разъемом USB type-A на micro B, x 1 Штепсельная Вилка USB type-A для micro B, кабель x 1 4-контактный 2 в упаковке x 1 Адаптер питания 5 В x 1 -1 шт. 2 3 4 5 Аксессуар Панели посылка 7 дюймов емкостный сенсорный экран ЖК-дисплей (F)-1 шт. Плата Ethernet DP83848 x 1 USB3300 USB HS плата x 1 Аудиоплата WM8960 x 1 Плата памяти Micro SD x 1 Плата камеры OV2640 x 1 Плата W25QXX DataFlash x 1 10 датчика DOF IMU (D) x 1 SN65HVD230 можете сесть на 2 шт. x 1 Аналоговая тестовая плата x 1 USB тип A штекер в mini-B кабель x 1 Штепсельная розетка USB type-A для mini-B, кабель x 1 Ethernet-кабель x 1 40-контактный FFC × 1 шт. 7 дюймов ЖК-дисплей винтов x 1 -1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14 15
