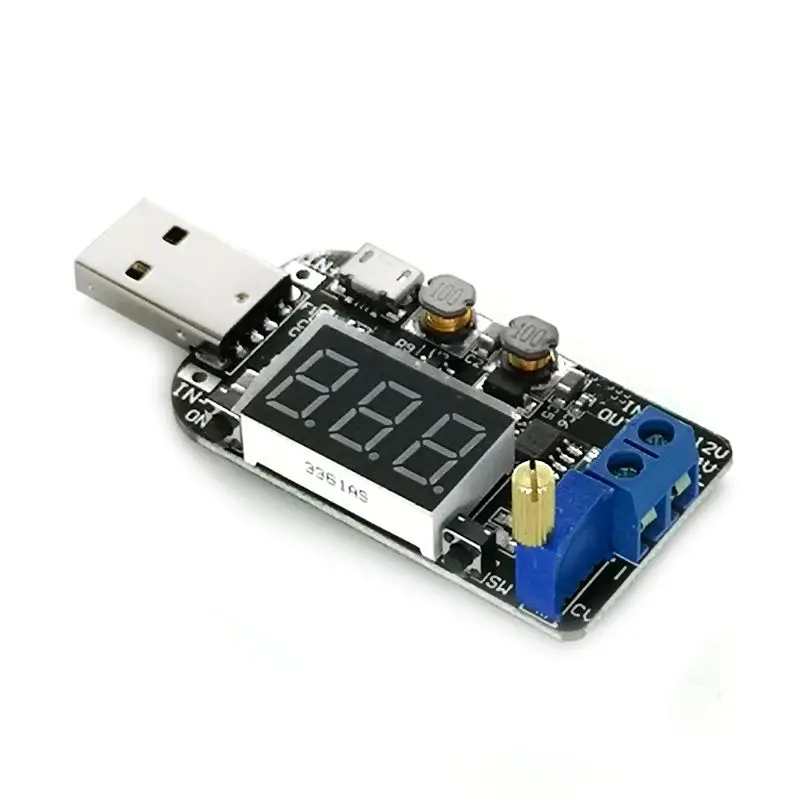

XY-UP USB повышающий/модуль питания Buck Input-DC-3.5-12V повышающий/понижающий Регулируемый

XY-UP USB повышающий/модуль питания Buck Input-DC-3.5-12V повышающий/понижающий Регулируемый

100% новый и высокое качество
Особенности:
1. С дисплеем напряжения и тока, напряжение и ток могут быть откалиброваны точность-USB Регулируемый понижающий источник питания зарядный Модуль 5 В до 3.3V9V12V24V любой регулируемый
2. Этот продукт является 3-5 Вт низкой мощности USB преобразования питания модуля, который может только удовлетворить ваши требования к низкой мощности.
3. Для модуля преобразования USB высокой мощности 15 Вт, пожалуйста, перейдите по ссылке: //item.taobao.com/item.htm?spm = a1z10.3-c.w4002-9588495065.35.733621c1snUQ7t и id = 589554054594
4. Если у вас есть мобильный телефон с зарядным устройством и адаптером USB5V, вы можете легко выводить Регулируемое напряжение от 1 в до 24 В с мощностью 3 Вт. Вы можете использовать USB male или microUSB в качестве входного сигнала, что очень удобно в использовании.
5. Регулятор напряжения использует многооборотный прецизионный потенциометр длинной ручки, который не содержит шлицевой отвертки и может быть вручную отрегулирован.
XY-UP только USB Boost/модуль питания Buck, другие аксессуары на фото не включены.

Спецификация:
Тип: XY-UP USB Boost/модуль питания Buck

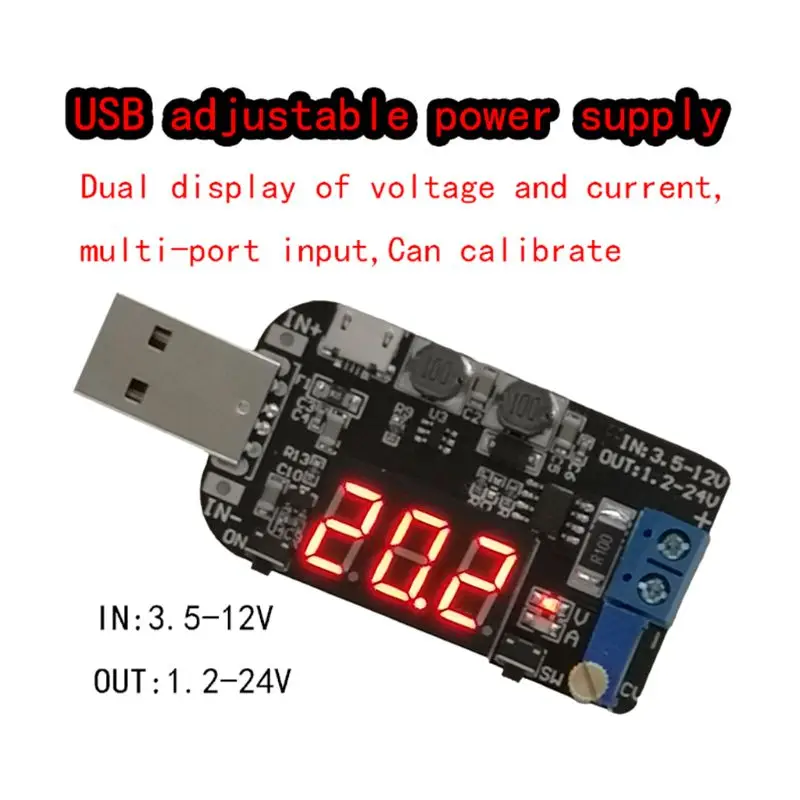

Вход Напряжение AC/DC 3,5-12V
Выходное напряжение: DC 1,2-24V
Выходная мощность:
Вход 1,2-2V, выходная мощность в течение 2 Вт
Вход 2V-20V, выходная мощность в пределах 3 Вт
Вход 20V-24V, выходная мощность с четырехъядерным процессором in 2,5 W
Дисплей: 3-битный цифровой дисплей трубки

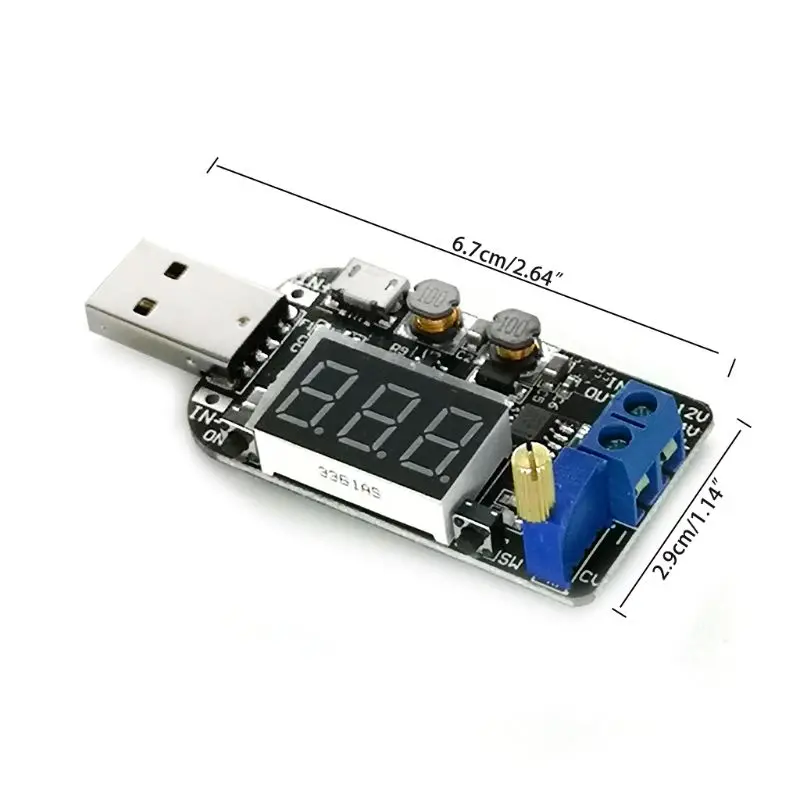

Размеры: 6,7x2,9 см (2,64 x 1.14in)
Количество: 1 шт.

Инструкции по использованию:

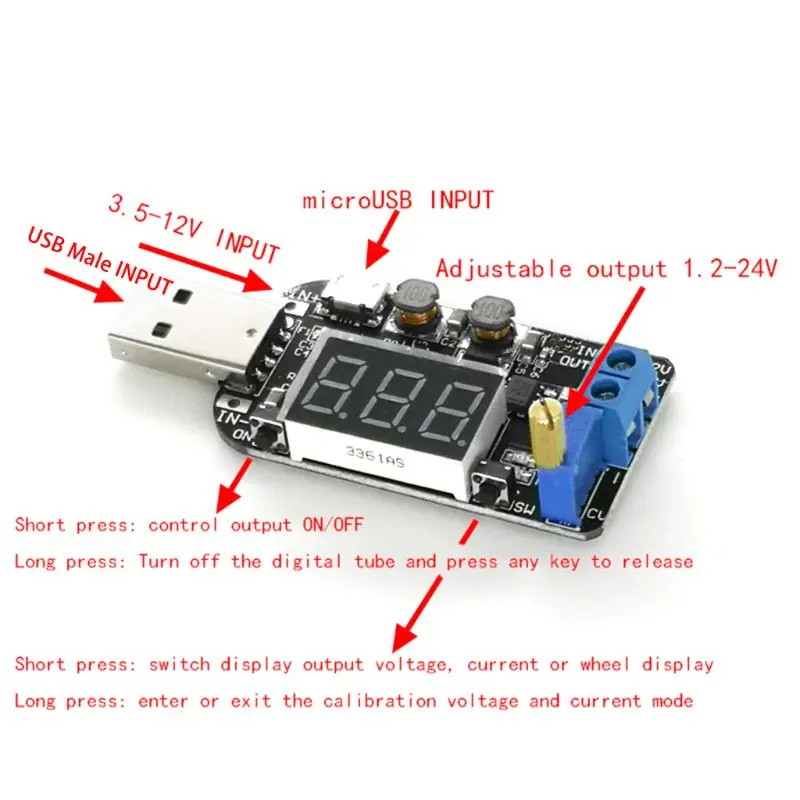

1. Кнопка
Кнопка «ON» с левой стороны: короткое нажатие-управление выходной клеммой для включения или выключения, в режиме калибровки, чтобы уменьшить напряжение или значение тока одного блока;
Длительное нажатие-Длительное нажатие для выпуска более 3 с, цифровая трубка закрыта, нажмите любую клавишу для восстановления дисплея.
Правая Боковая кнопка «SW»: Короткое нажатие-переключение между напряжением, током и дисплеем колеса; Длительное нажатие-вход или выход режим калибровки, введите калибровочное напряжение на интерфейсе напряжения дисплея, И откалибруйте ток при входе в интерфейс тока.
2. Ручка потенциометра
Вращение по часовой стрелке увеличивает выходное напряжение и вращение против часовой стрелки уменьшает выходное напряжение. Бесступенчатое преобразования диапазон напряжения 1,2-24V.
3. Индикатор светильник
V -- светильник индикатора указывает, что текущая цифровая трубка отображает значение напряжения, а блок-V;

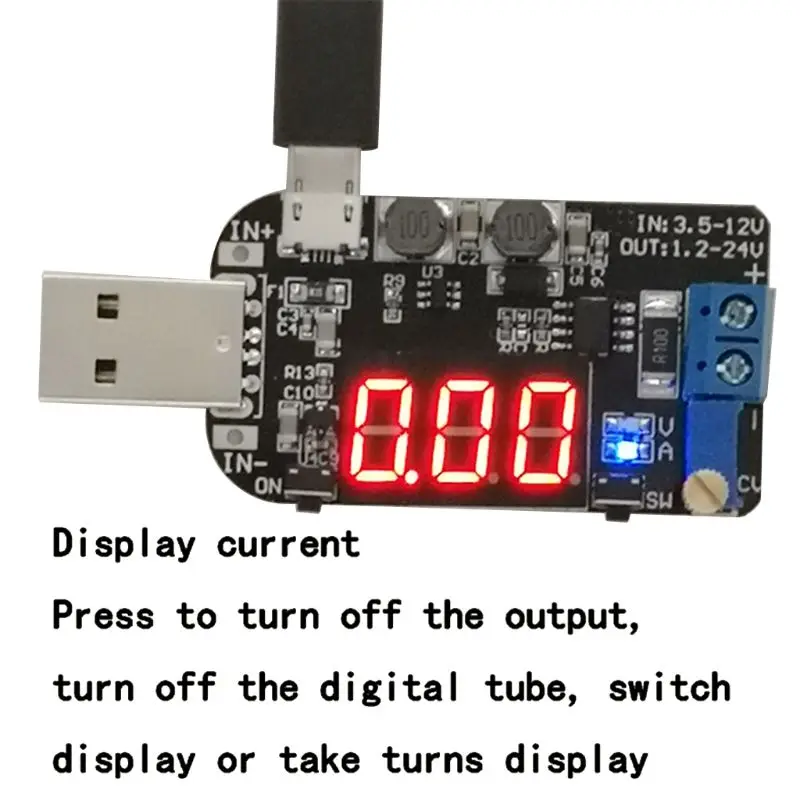

A -- светильник индикатора включен, что указывает на то, что текущая цифровая трубка Отображает текущее значение, единица измерения A.
4. Входные и выходные порты
Входной терминал-с левой стороны, USB мужской головы, microUSB и колодка выбираются в качестве сырья и входного диапазона аналого-3,5-12V.
Выход-правая сторона, Синий Американская классификация проводов 2р терминал как Выход, Выход Диапазон 1,2-24V.
5. Метод калибровки
Калибровка выходного напряжения-когда цифровая трубка всегда отображает напряжение, нажмите и удерживайте кнопку «SW» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «SW», значение напряжения увеличивается на один блок, короткое нажатие кнопки «ON» Значение напряжения кнопки уменьшает один блок. В тех случаях, когда выходное напряжение низкое, это может занять несколько раз, чтобы убедиться, что увидеть изменения значения 0,1 V. Нажмите и удерживайте кнопку «SW» более 3 секунд, чтобы отпустить и выйти из режима калибровки.
Калибровка выходного тока-когда цифровая трубка всегда отображает ток, нажмите и удерживайте кнопку «SW» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «SW», значение напряжения увеличивается на один блок, короткое нажатие кнопки «ON» Значение напряжения кнопки, чтобы уменьшить один блок, это может занять несколько раз, чтобы увидеть изменение значения 0.01A; Долго нажмите кнопку «SW» в течение более 3 секунд, чтобы отпустить, выйдите из режима калибровки. Примечание: Калибровка является более точной, когда ток превышает 1 А; Ошибка отображения велика, когда выходной ток меньше 0,05a, И не может быть отображен, когда выходной ток менее 10-30 мА.


Примечание:
1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 шт. x XY-UP USB Boost/модуль питания Buck
