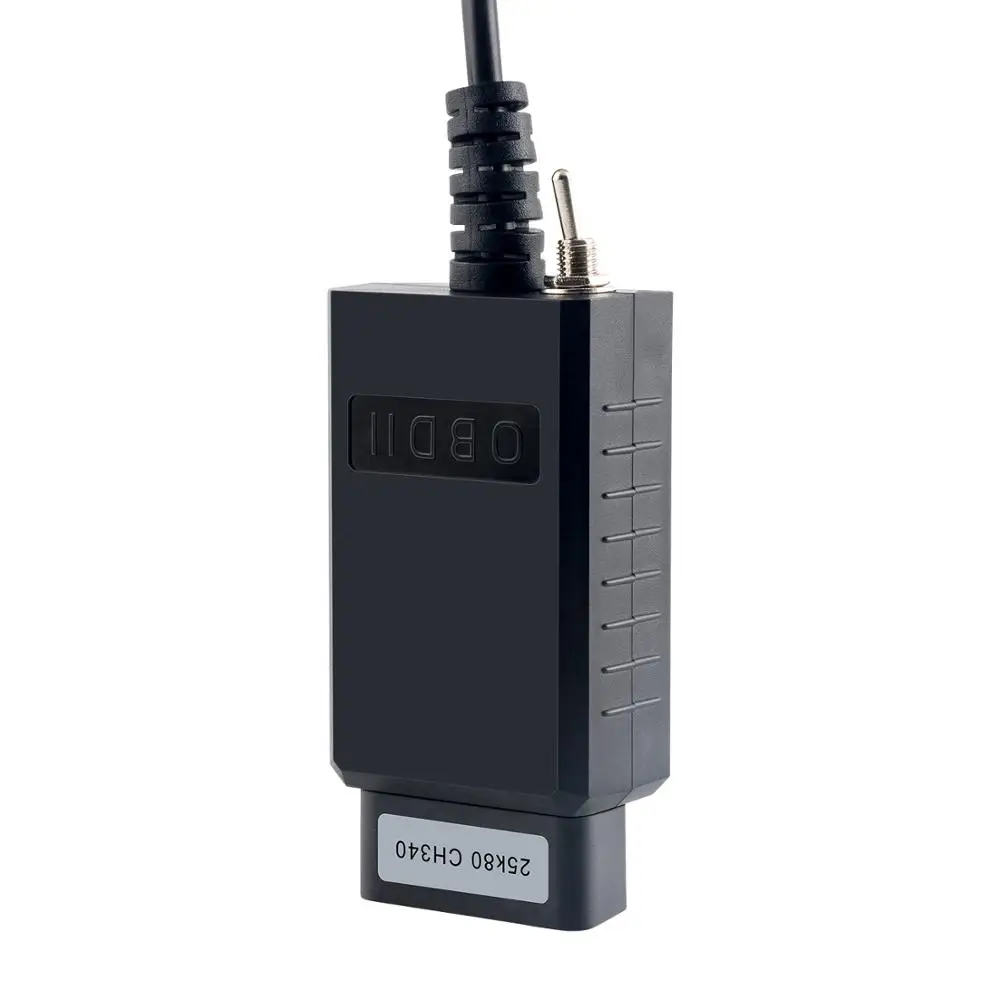

Считыватель кодов ELM327 USB V1.5 CH340 + 25K80 FTDI для Ford Скрытая функция HS CAN/MS CAN ELM 327 Bluetooth

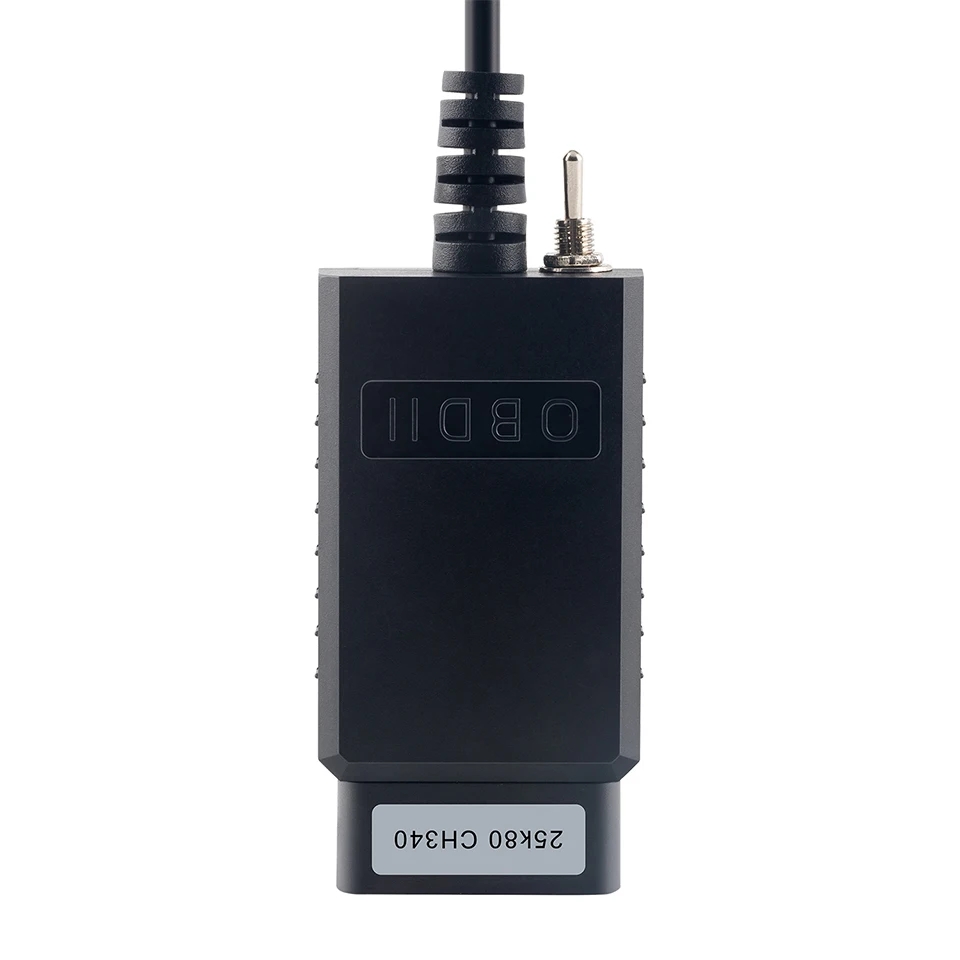

Моднявка = ckeditor Чип ELM327 USB CH340 + 25K80 для Ford с HS CAN/MS CAN-switch




Чип ELM327 USB FTDI для Ford с возможностью переключения HS CAN/MS
ELM327 Bluetooth для Ford с HS CAN/MS CAN switc Версия:

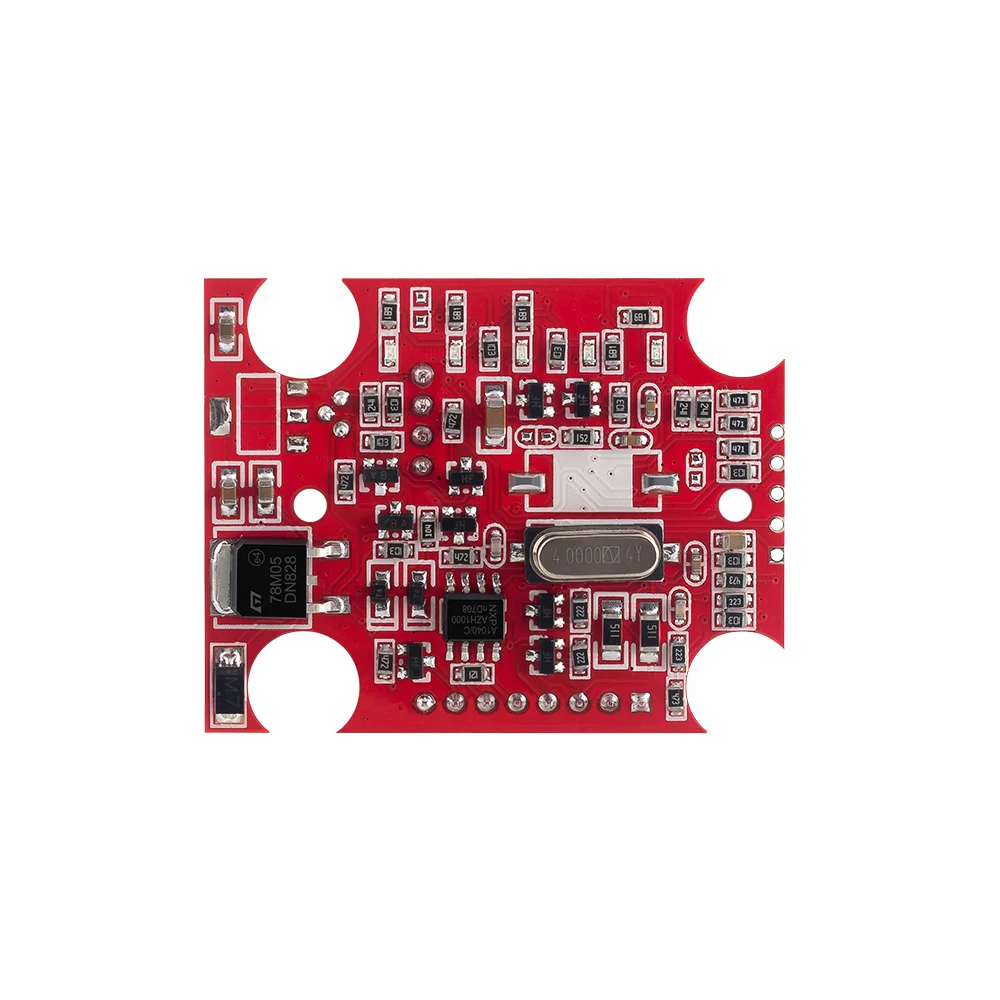

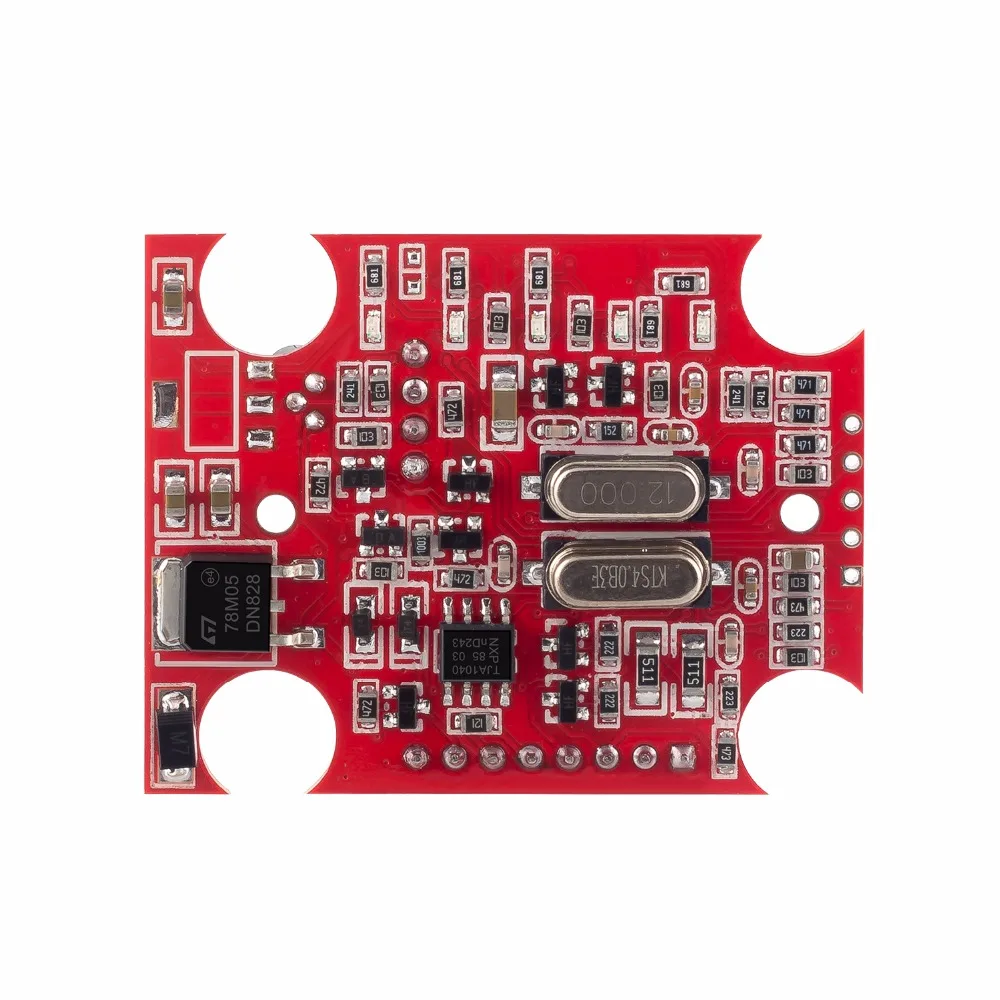

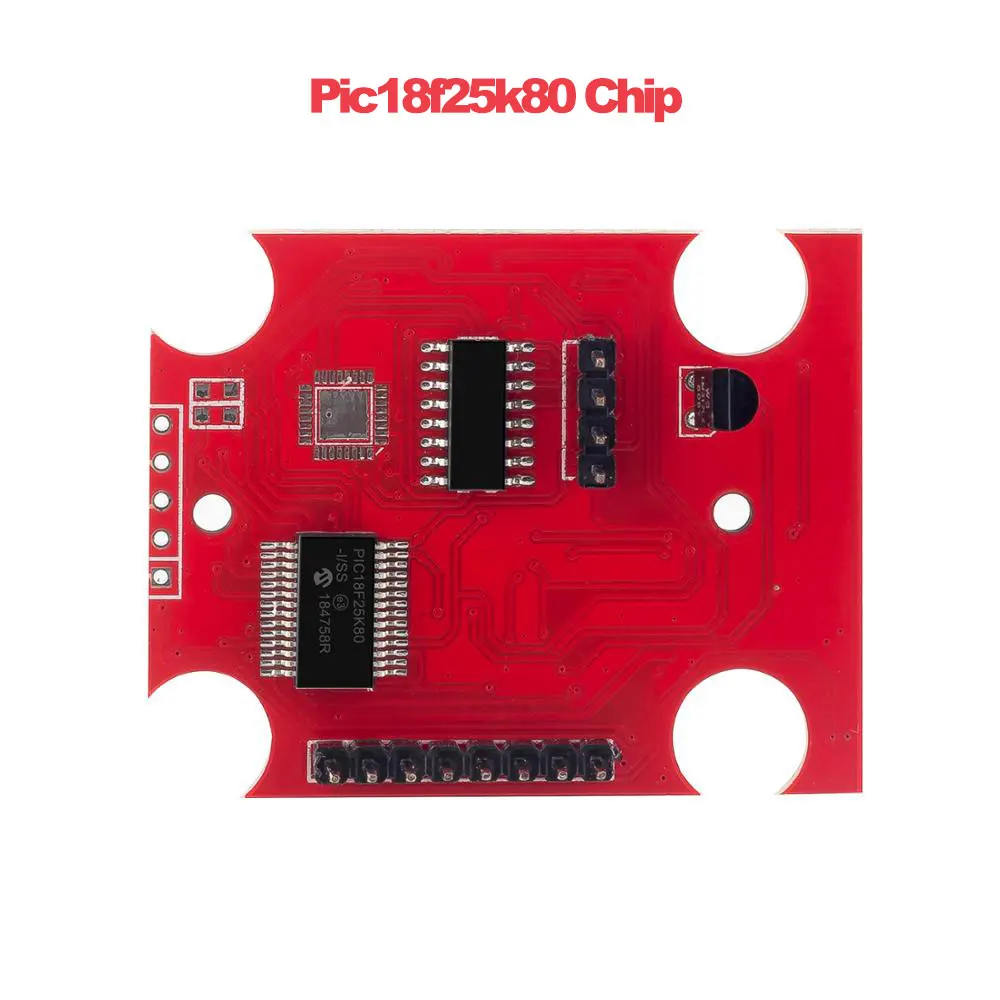

Версия USB-1 шт.: HS CAN/MS CAN switch + CH340 + Pic18f25k80 Чип

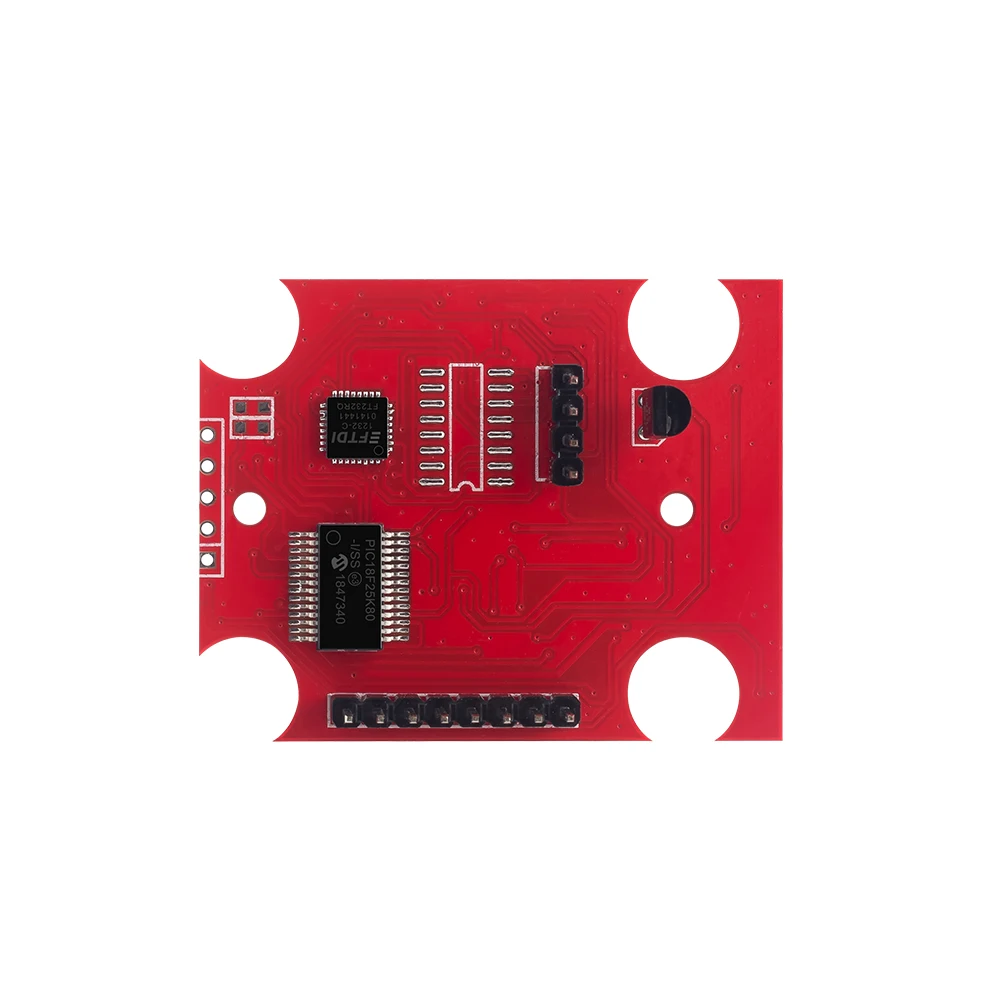

Версия 2 USB: HS CAN/MS CAN-переключатель, чип FTDI, чип pic18f25k80
Версия Bluetooth: HS CAN/MS CAN switch + чип pic18f25k80 (без чипа FTDI)


One ELM327 OBDII OBD2 USB с переключателем. Предназначен для общения с F.o.r.d, для Mazda, для Lincoln и для автомобилей Mercury. С помощью этого кабеля и одного из поддерживаемых поставщиков программного обеспечения вы можете обнаруживать модули, которые не видны для обычных
OBD2 сканирующих устройств. Это включает в себя демонстрацию кодов неисправностей, PIDs, пробных тестов и процедур обслуживания, которые никогда не отображаются другими сканерами OBD2 и стандартным ELM327.

Версия прошивки: V1.5




Основные Особенности:

Сброс ошибок/кодов неисправностей/идентификаторов параметров (PIDs)
Изменение данных настройки автомобиля
Тесты
Услуги процедур
Программа определенных моделей


Функции:

* Считывание/удаление кодов ошибок из всех модулей, включая OBD2/EOBD
* Модули доступа обеих HS-CAN и MS-CAN режим
* Чтение настроек транспортного средства
* Тесты привода
* Данных в режиме реального времени
* Инжектор кодирования
* Обновление программного обеспечения
* Процедуры обслуживания
* Восстановление силы DPF
* Программирование
* Кодирования
* Приспособления


Технические данные: & nbsp;

1 последняя версия ELM327 для более высокой совместимости F.o.r.d
2. Модификация производства включает переключатель для подключения к различным автобусам CAN
3 предназначен для FORScan программного обеспечения
4. Совместим с вендерами программного обеспечения; FORScan, Elmconfig, FF2 и foccus, а также более
4MS CAN bus и HS CAN bus поддержка
В комплект входят 5 драйверов и инструкции

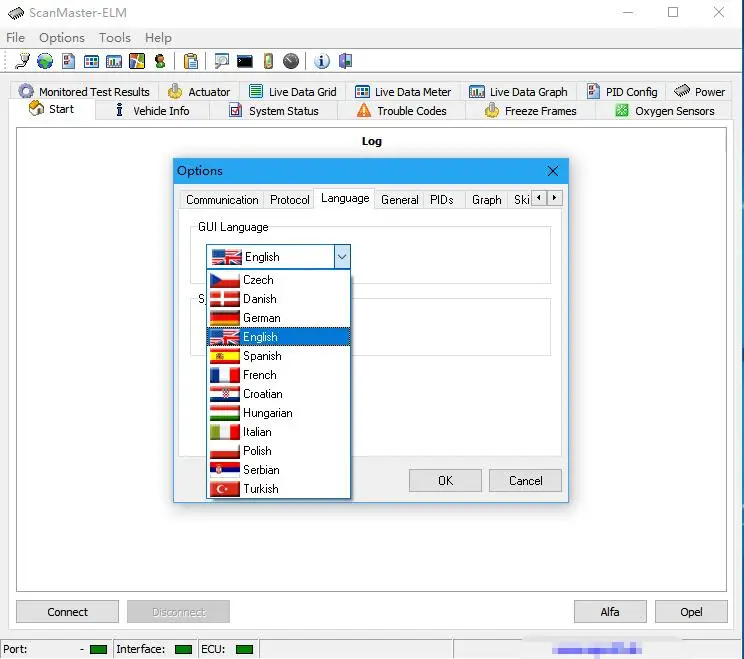

Поддерживаемые языки:

Английский, немецкий, греческий, испанский, французский, сербский, чешский, датский, хорватский, охотничий, итальянский, польский, Турция

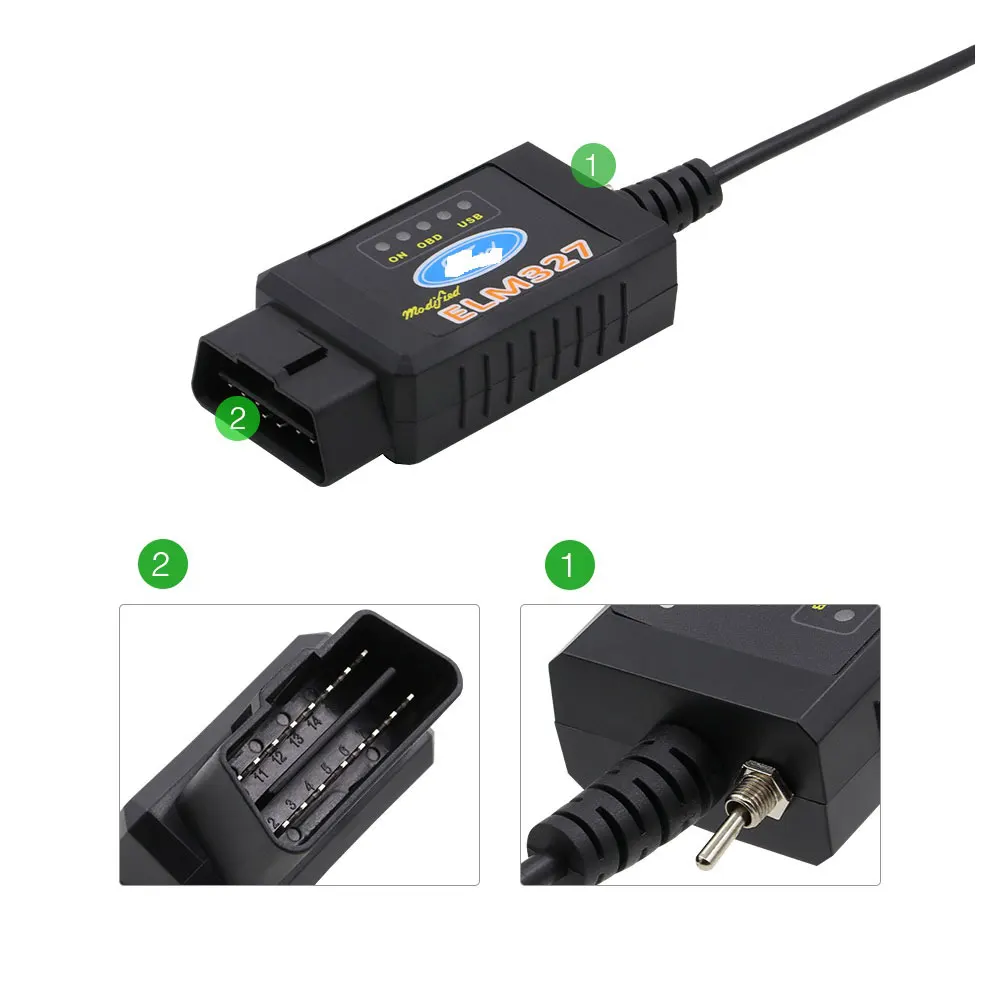

Pin конфигурации:

Позиция переключателя один: HS занимает Булавки 6 и 14
2. Положение переключателя: MS CAN-занимает булавки 3 и 11


Поддерживает программное обеспечение:

FORScan
Elmconfig
FoCCCus
FF2
Плюс больше


Изменение жнвлп:

Пожалуйста, обратите внимание, что многие модели F.o.r.d и Mazda (примерно с 2003-2004 г.) оснащены шиной MS CAN, а также обычной шиной HS CAN. В отличие от HS CAN bus, шина MS CAN не поддерживается в наличии ELM327, потому что MS CAN
Это решение, конкретное от производителя, и находится на штифтах для non-OBD2. Этот ELM327 был модифицирован, чтобы он мог использовать шина MS CAN.
ELM327 поддерживает HS CAN со склада, потому что для Ford HS может полностью соответствовать стандартам OBD2. Он занимает Булавки 6 и 14. Шина MS CAN занимает булавки 3 и 11.


Поддерживаемые автомобили:

Поддержка открыть скрытые функции для FO-RD модели
Все для Ford, для Mazda, для Lincoln, для автомобилей Mercury, которые могут быть обработаны с помощью ELM через разъем OBDII.
Кроме дополнительных функций для Fo-rd, это устройство работает как обычный считыватель кодов OBD2/EOBD на всех поддерживаемых транспортных средств.
Наш сканер ELM327 USB V1.5 OBD2 совместим с FORD, MAZDA, BMW, VW, GM, AUDI, CHEVY, TOYOTA, LEXUS, MERCEDES, HYUNDAI, KIA, MITSUBISHI,NISSAN, SUZUKI, JAGUAR, LAND ROVER, CHRYSLER, HONDA и многое другое!

* Этот ELM327 поддерживает только автомобили 12 В (включая бензиновые и дизельные автомобили), не может поддерживать автомобили 24 В или 15 В.
* Пожалуйста, используйте 16pin OBD II адаптер автомобили, мы не предлагаем использовать его на non-16pin автомобилей, даже с xpin до 16Pin Удлиненный кабель.

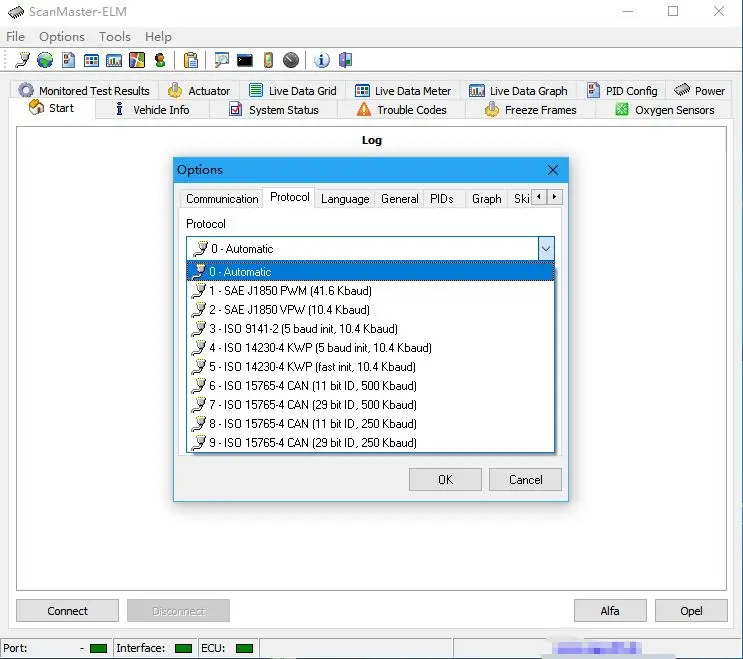

Поддерживаемые протоколы:

1. Для FO-RD:
Для FORD HS CAN
Для FORD MS CAN

2. Протокол к OBD-II:
1.SAE J1850 PWM (41,6 КБО)
2.SAE J1850 VPW (10,4 кбод)
3.ISO9141-2(5 бод инициализации, 10,4 кбод)
4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)
5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
6.ISO15765-4 может (11bit ID,500 кбод)
7.ISO15765-4 может (29bit ID,500 кбод)
8.ISO15765-4 может (11bit ID,250 кбод)
9.ISO15765-4 может (29bit ID,250 кбод)
A.SAE J1939 CAN(29 бит ID,250 * КБО)
B.USER1 CAN(11 * bit ID,125 * Kbaud)
C.USER2 CAN(11 * бит ID,50 * КБО)
* Настройки по умолчанию (настраиваемые пользователем)



Руководство по монтажу для версии USB:

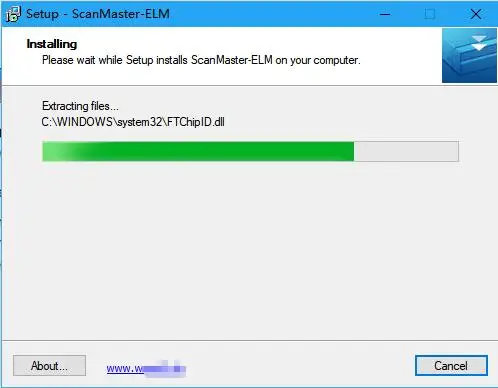

1. Сначала нужно установить ScanMasterELM_2.1.104.771.exe

2. Запуск ScanMaster-ELM pogram

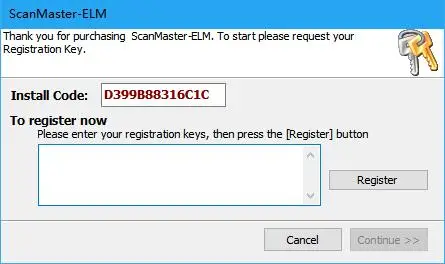

3. Скопируйте код установки


4. Запустите KeyGen-scanmaster-2.1.exe


5. Вставьте код установки и нажмите «Gernerate Key», скопируйте «Gernerate Key»;
6. Вставьте кнопку «зародышь», чтобы выгравировать мастер-ELM pogram, нажмите «регистр»


5. Запись ключей.

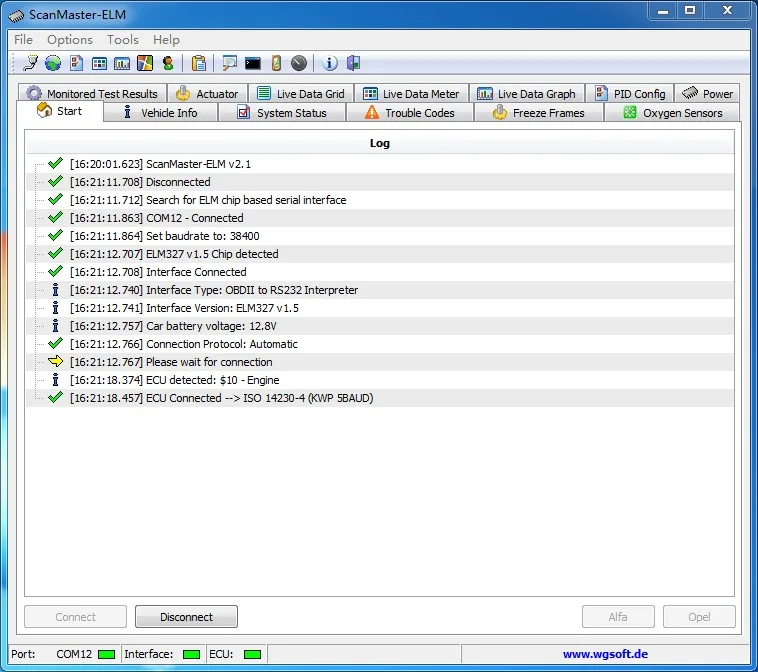

6. Теперь вы можете запустить ScanMaster-ELM pogram

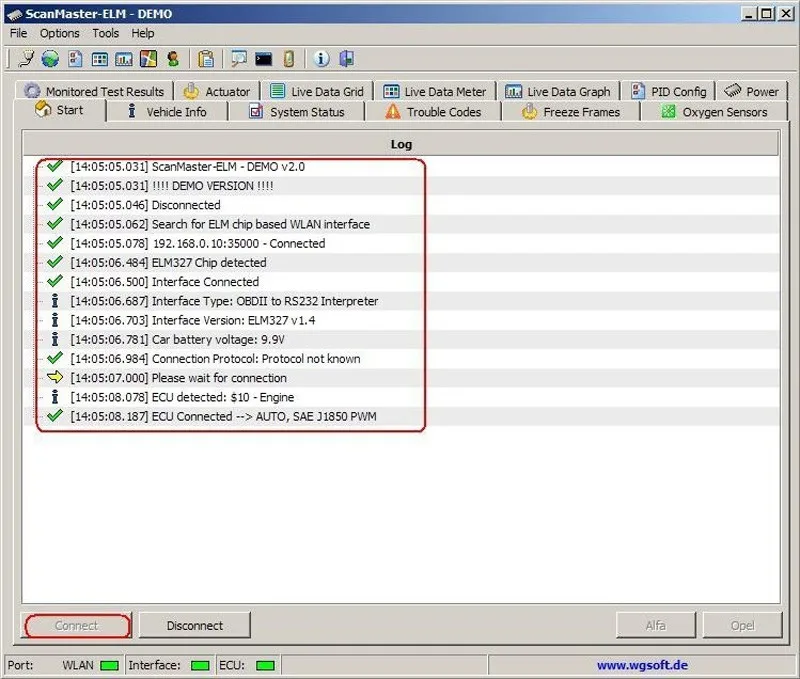

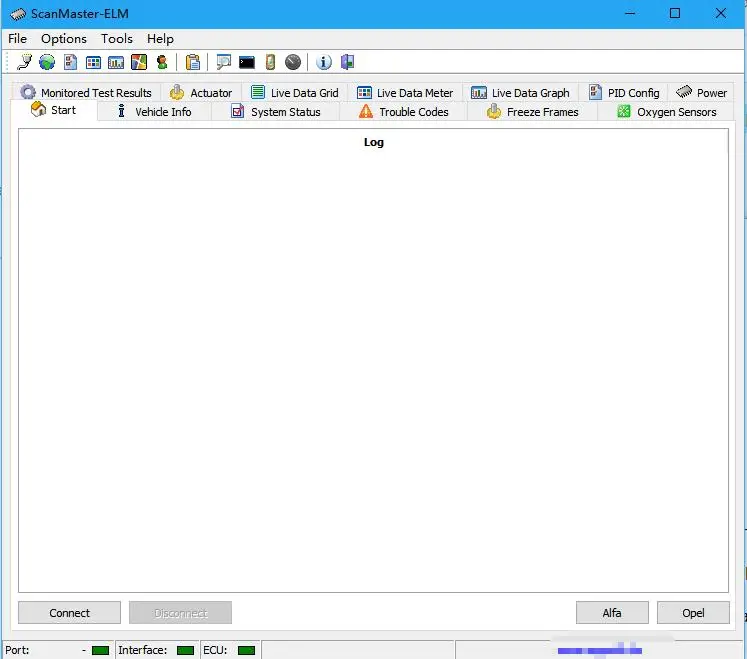

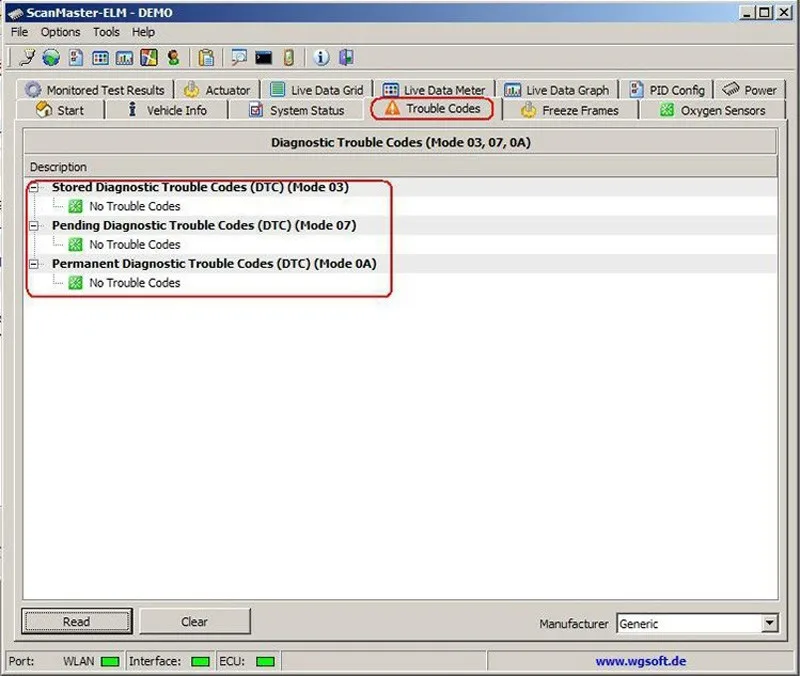

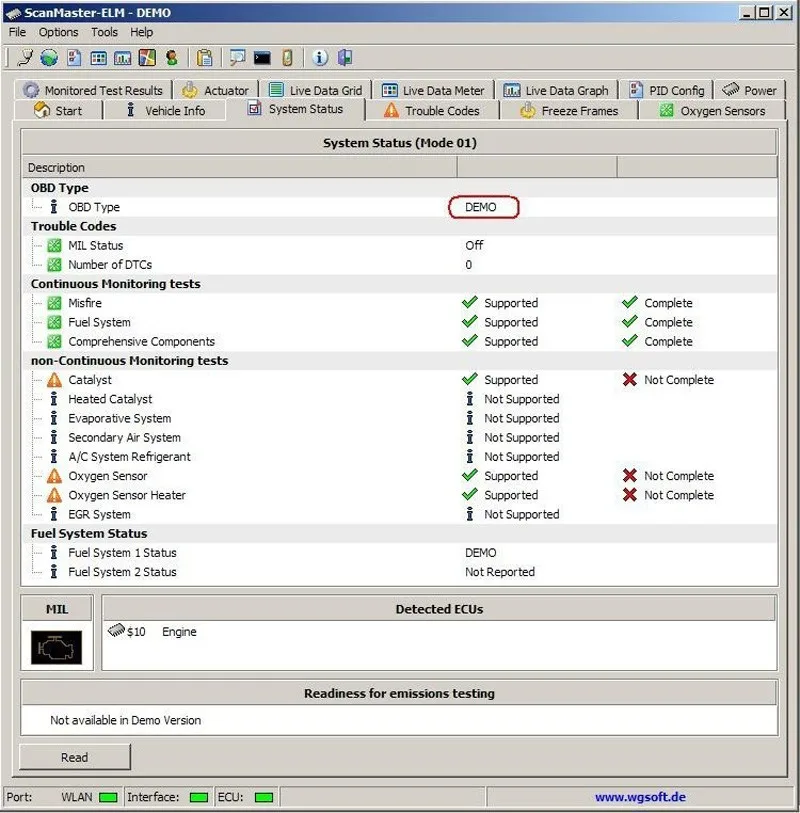

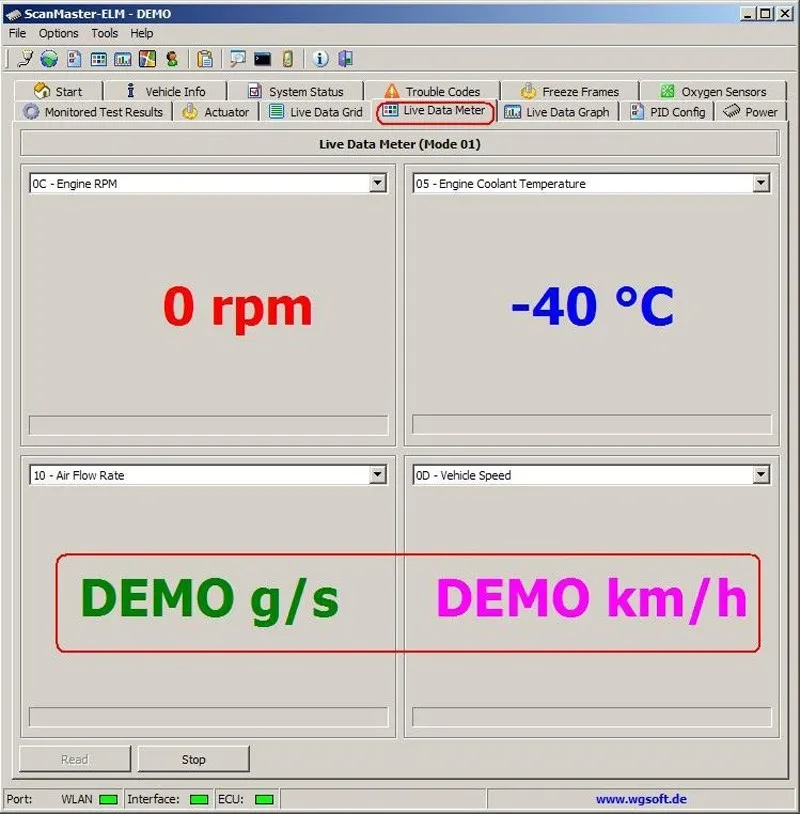

Программное обеспечение на изображении:




Упаковочный лист:

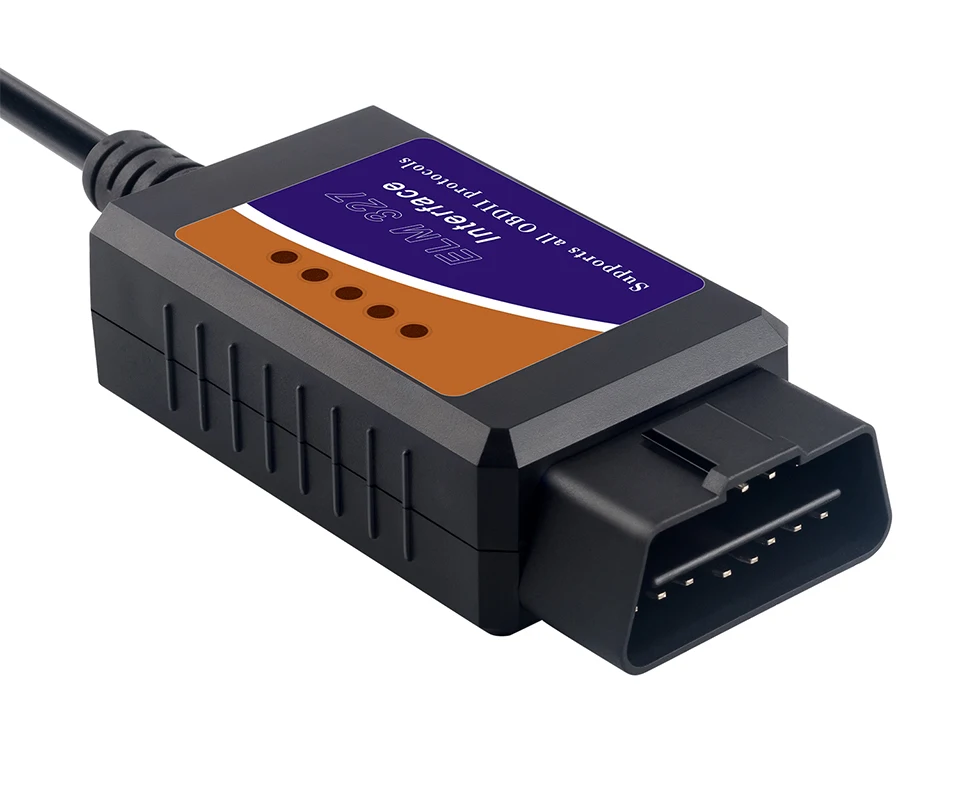

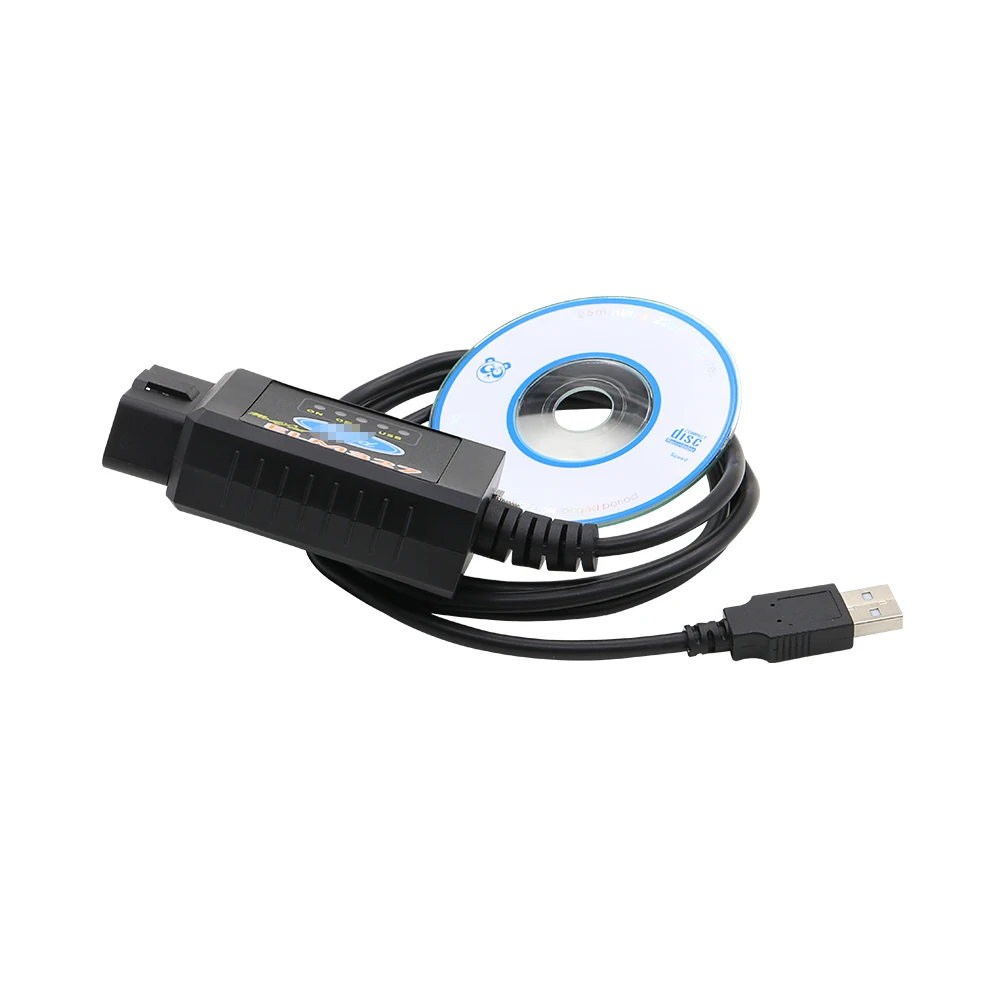

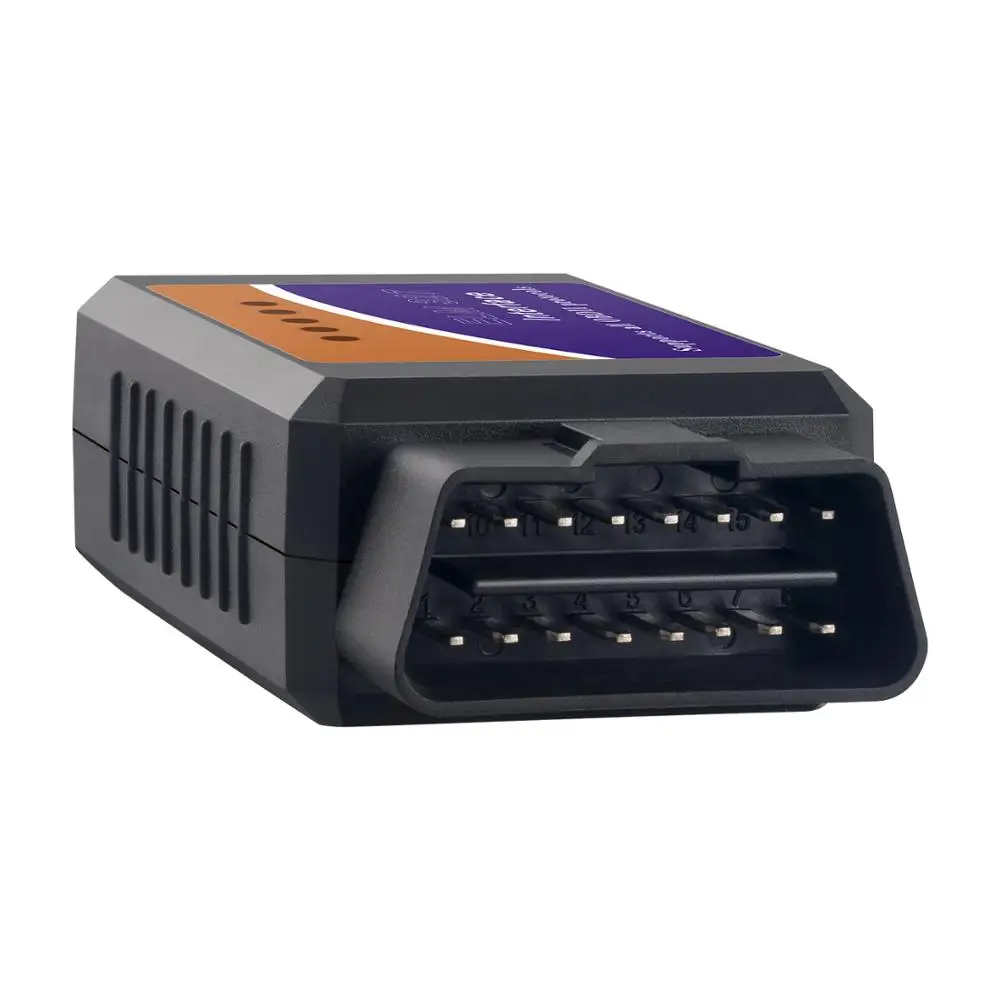

1 * ELM327 OBD2 диагностический интерфейс


Версия USB-1 шт.:








Версия 2 USB:



Версия Bluetooth:
