Комплект контроллеров двигателя Sabvoton 72100 72150 72200 SVMC series PAS с H6 TFT дисплеем и bluetooth

Комплект контроллеров двигателя Sabvoton 72100 72150 72200 SVMC series PAS с H6 TFT дисплеем и bluetooth

TFT H6 цветной дисплей спидометр и Sabvoton SVMC контроллер двигателя наборы с bluetooth адаптером

Это новейший tft-спидометр с различными функциями, который подходит для контроллера Sabvoton общаться через UART, например, отображение температуры двигателя, потребление энергии (квт/ч), Regen Ah.

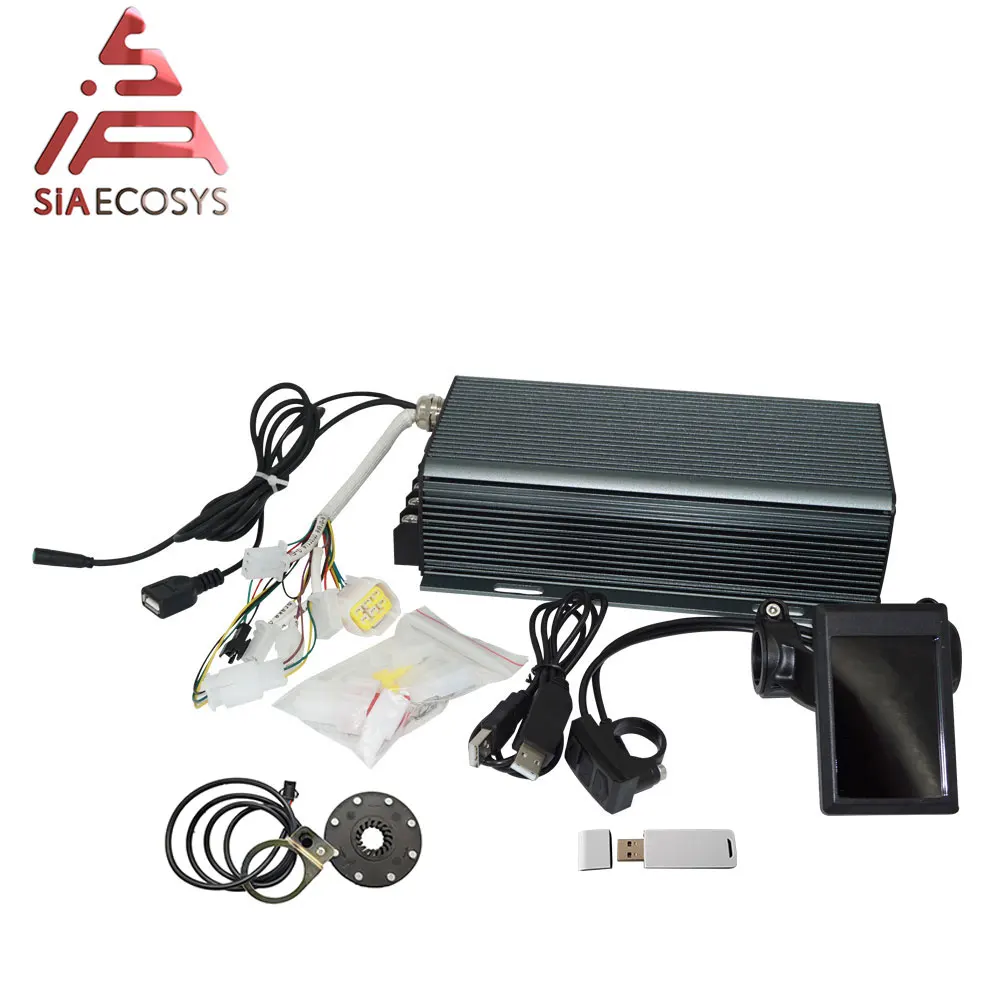

Наборы, в том числе

1. 1 шт. X контроллер двигателя Sabvoton SVMC72150 (настроен для спидометра H6)

Дополнительная модель: SVMC72200, SVMC72100 контроллер

2. Цветной спидометр TFT H6-1 шт.

3. 1 шт. X датчик PAS

4. 1 шт. X Bluetooth ADapter

Описание продукта:

1. Контроллер двигателя Sabvoton 72150 (настроен для спидометра H6)

Описание продукта контроллер

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 150A

3). Макс. Фазовый ток: 350A

4). Защита фазового тока: 450A

5). Напряжение батареи: 24-72 В номинальное, макс. 95 в

6). Включает в себя одну контроллер

7). Размер контроллера: 247 мм * 146 мм * 62 мм

8). Вес нетто: 2 кг

9). По умолчанию включает адаптер bluetooth.

10). Функция по умолчанию: зал, дроссельная заслонка, электрический тормоз, высокий уровень тормоза, переключатель скорости

PS. Пожалуйста, обратите внимание, что нет датчика температуры для двигателя.

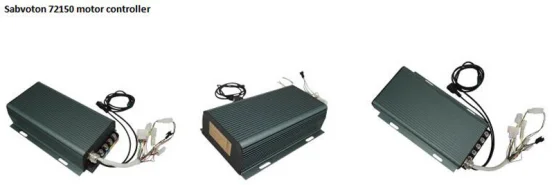

2. Изображения

3. Для Рисования

4. APP фотография

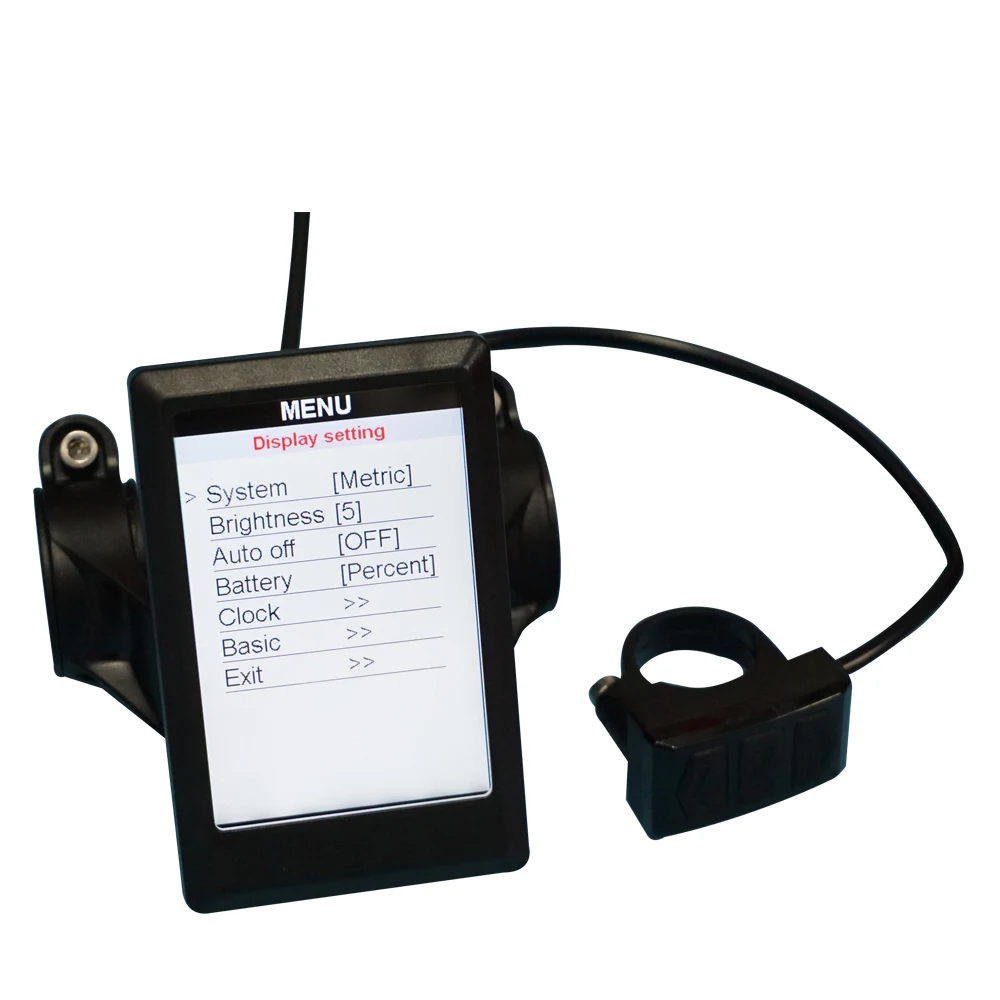

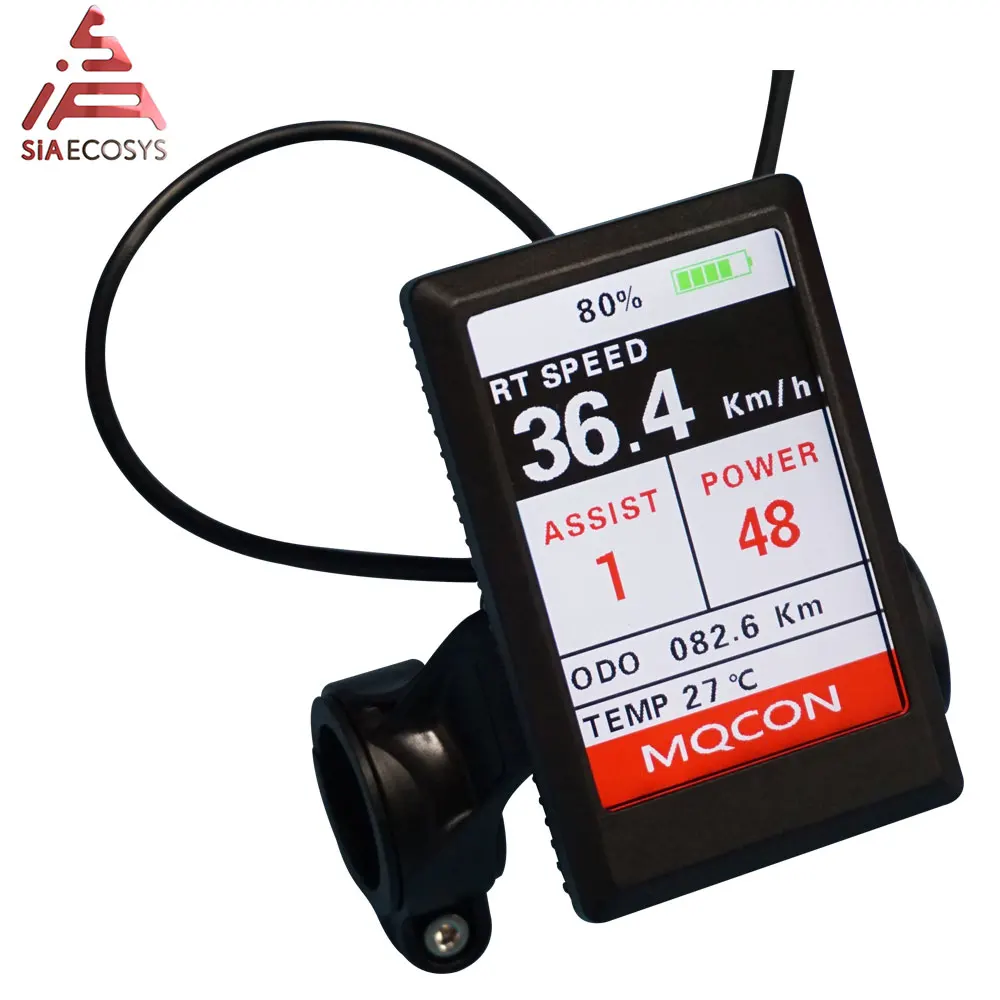

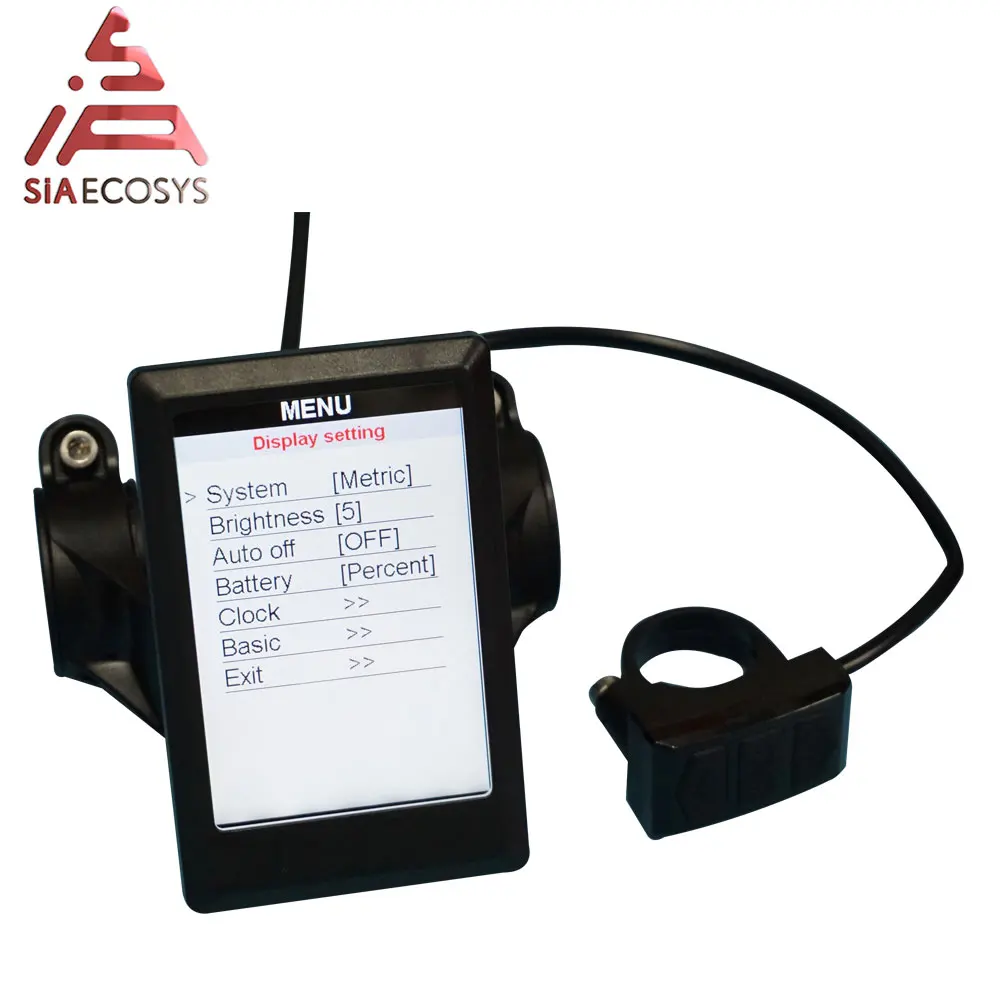

2. Цветной дисплей спидометра TFT H6

· 3,2 дюймовый цветной TFT экран

· 48 В/60 в/72 в источник питания

· Ток утечки выключения <1Ua

· Контроллер питания терминала рабочего тока 100 мА

· Нормальная рабочая температура прибора-20 ~ 65 °C

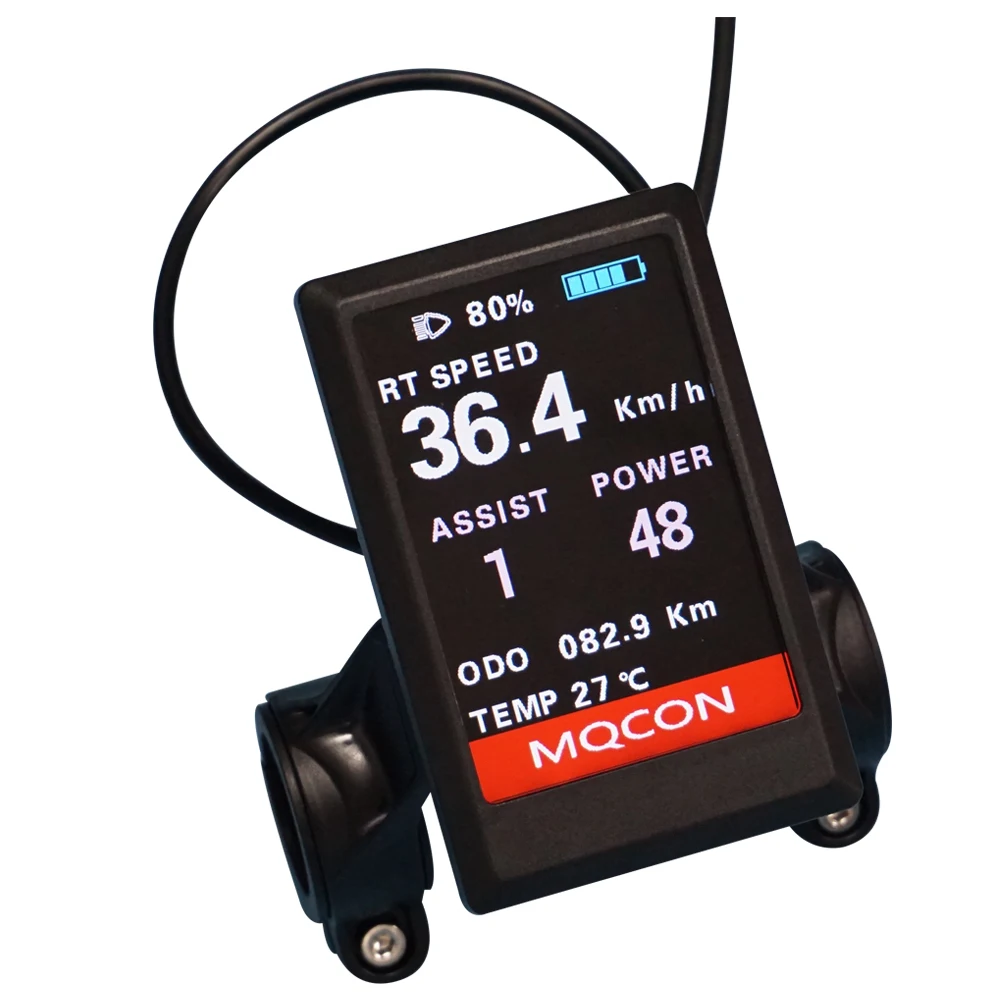

2. Изображение:

Функция

1. Дисплей батареи: 5 сегментов индикации мощности, значение напряжения каждого сегмента может быть установлено в соответствии с требованиями заказчика;

2. Режим скорости: скорость в режиме реального времени, максимальная скорость, средняя скорость AVG;

3. Отображение скорости: Диапазон отображения 00,0. ~ 99,9, км/ч км в час, миль/ч в час;

4. Вспомогательное положение: 0 ~ 9 файлов, из которых 0 передач является нейтральным и не повышается, 1 ~ 9 соответствует boost gear, и P отображается в 6 км push-режиме;

5. Дисплей фар: отображается при включении фар;

6. Температура двигателя: мониторинг температуры двигателя в режиме реального времени;

7. Режим пробега: совокупный пробег ODO, одиночный пробег поездки

8. WH.KM: Потребляемая мощность контроллера, wh/km

9. Температура двигателя.

10. Regen Ah: кумулятивный Ah во время контроллера в режиме regen.

11. Часы: встроенный аккумулятор, Настройка пользователя;

12. Часы: встроенный аккумулятор, пользователь устанавливает год, месяц, день, час, минуту и секунду.

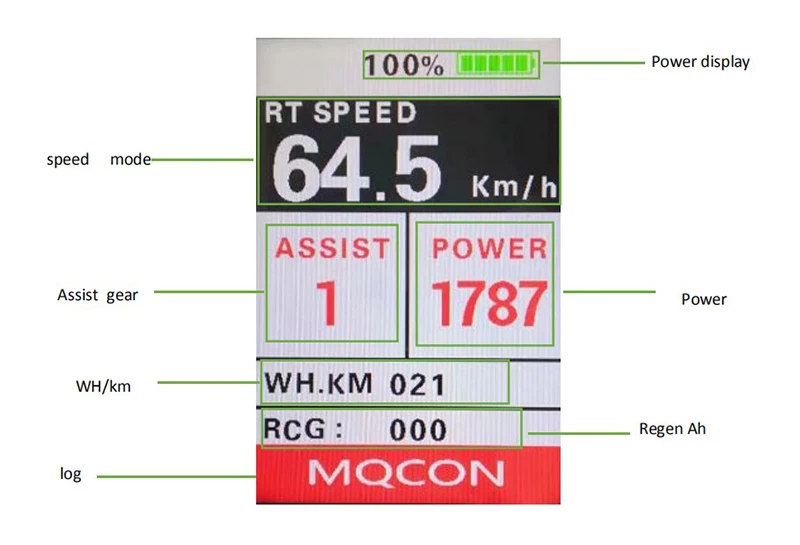

Жк-дисплей инструкции

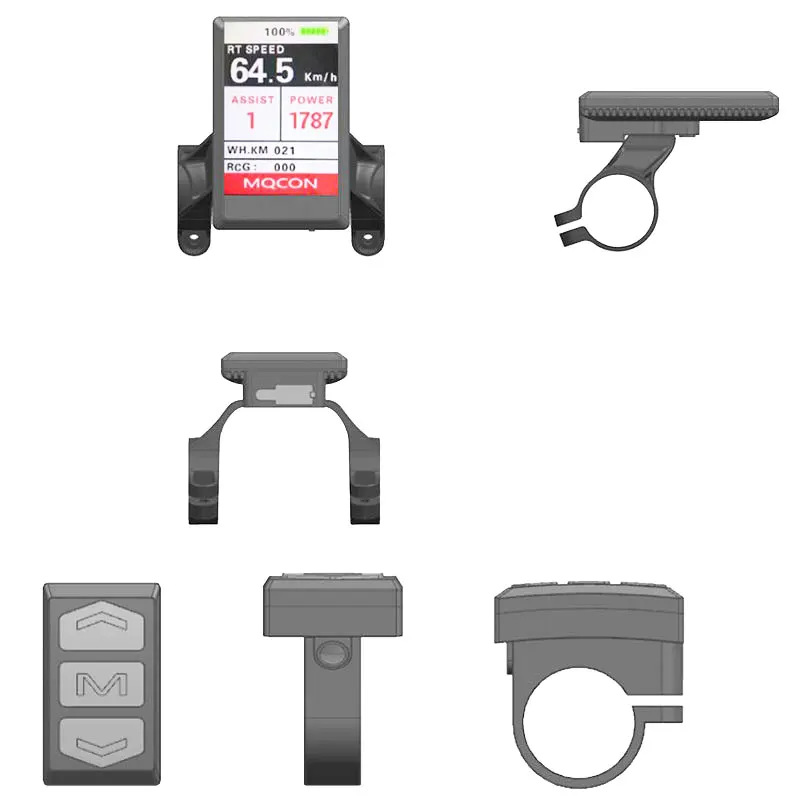

Измерения чертежа

Монтажное кольцо дополнительные характеристики: Φ22.2 мм

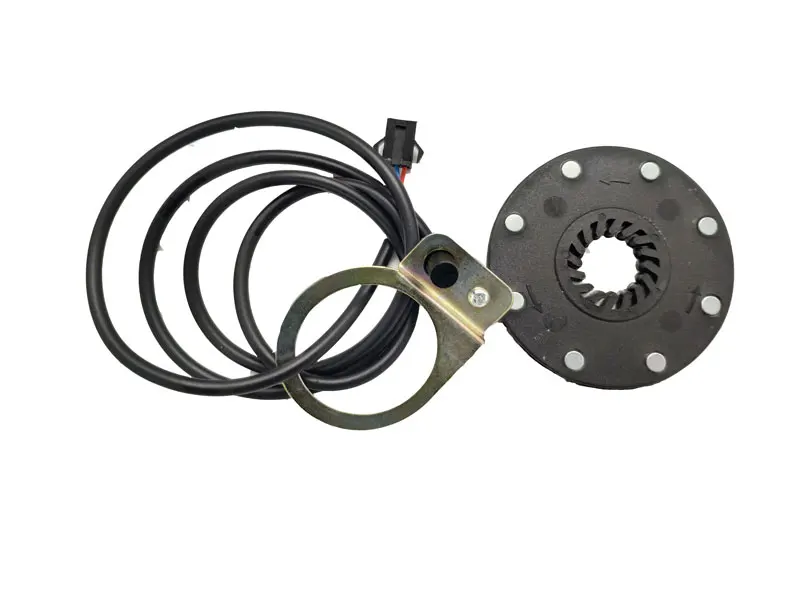

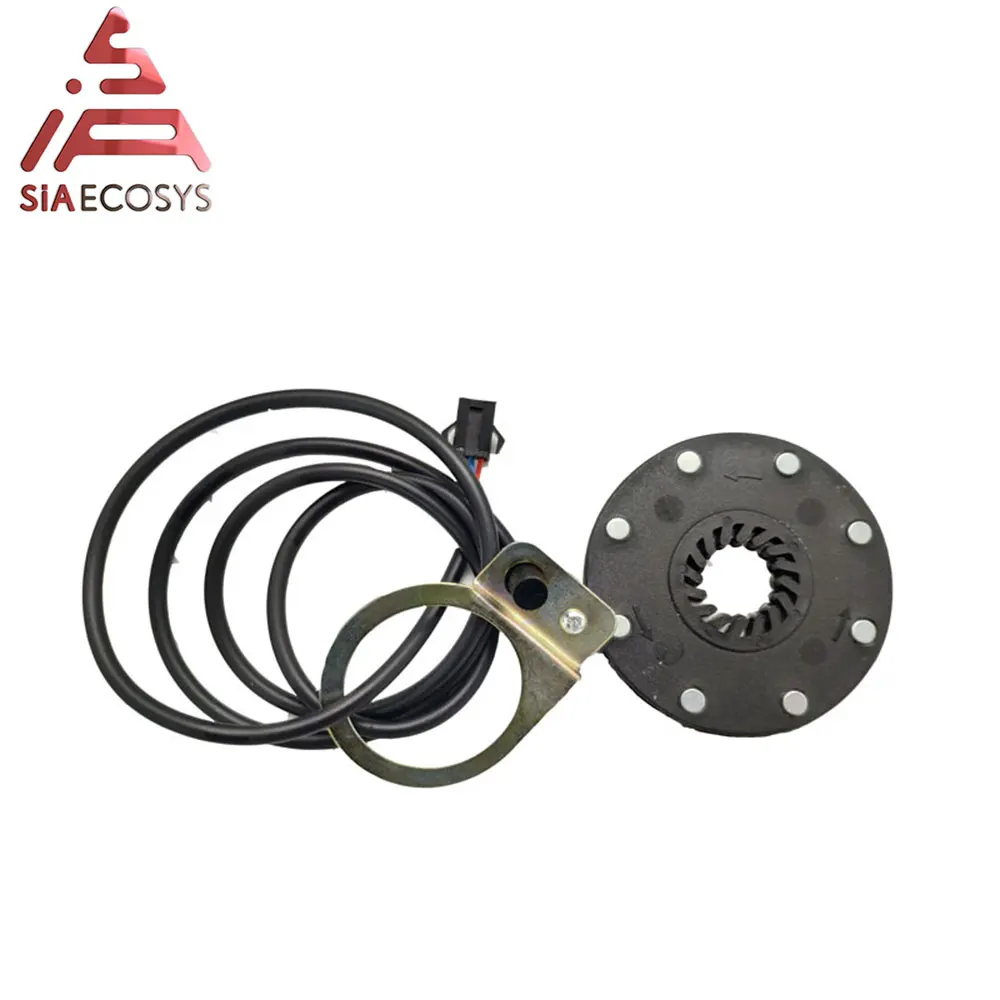

3. Датчик гидроусилителя рулевого управления

Изготовлен из стального материала, прочный и надежный.

Крепление на педаль электрического велосипеда, легко установить

1:1 помощь в управлении питанием, облегчают и забавляют езду на велосипеде.

Подходит для большинства электрических велосипедов.

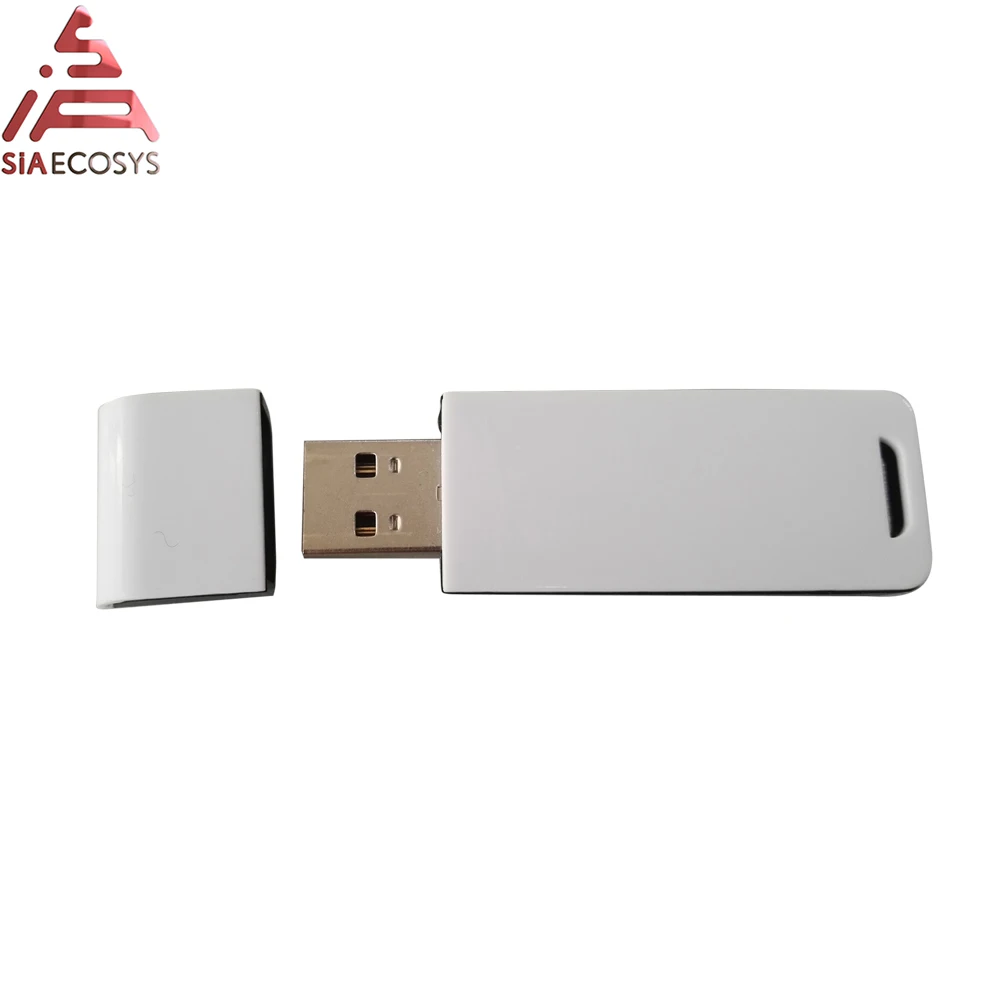

4. Bluetooth адаптер

Сенсорный экран пакет

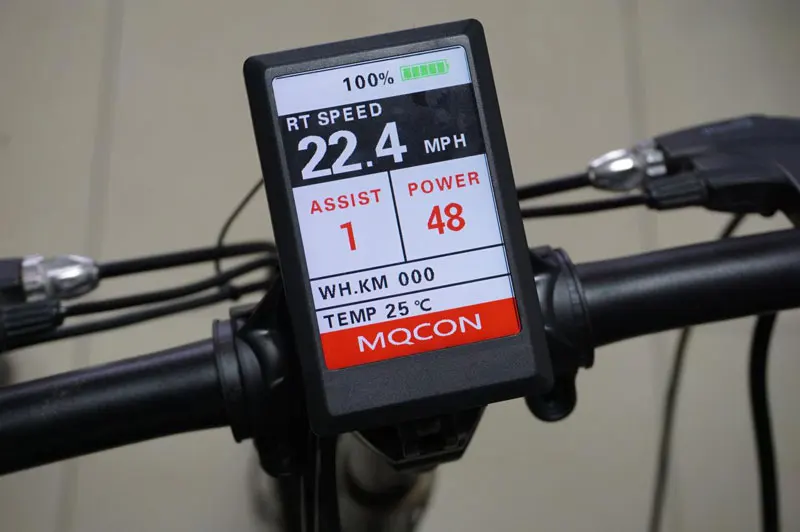

Применение
